Máquina de formación de rollo de haz superior

Descripción del Producto

Diseño y aplicación de perfiles

La máquina perfiladora de viga superior está diseñada para producir perfiles de alta precisión diseñados para aplicaciones estructurales de servicio pesado. Diseñados con estrictas tolerancias dimensionales, los perfiles de salida garantizan capacidades de carga confiables y una excelente integridad estructural, lo que los hace muy adecuados para entornos de construcción exigentes y proyectos de ingeniería a gran escala.

Principales parámetros y especificaciones

Las siguientes especificaciones técnicas describen las capacidades principales del laminador. Estos parámetros garantizan que el equipo cumpla con los estándares de producción industrial, ofreciendo estabilidad, precisión y durabilidad a largo plazo para operaciones de fabricación continua.

Especificaciones técnicas adicionales

• Motor principal: Servomotores dobles (22KW + 22KW); Marca: Huichuan, que proporciona control preciso y potencia robusta para conformado de alta resistencia.

• Motor de reducción de velocidad: Serie K, que garantiza una transmisión estable y una alta eficiencia operativa.

• Cadena: Marca Polaroid, seleccionada por su alta resistencia a la tracción y al desgaste en producción continua.

• Integridad estructural: Todos los pernos roscados utilizan Grado 8.8 (a diferencia del grado estándar 4.8 utilizado por alternativas más económicas). Esto garantiza que la estructura de la máquina permanezca firmemente fija, lo que extiende significativamente la vida útil del equipo durante el funcionamiento a largo plazo.

Características principales y ventajas

Diseñada centrándose en la flexibilidad de la producción, la longevidad del equipo y el estricto cumplimiento de la calidad, esta máquina aborda directamente las principales preocupaciones de los compradores industriales y los gerentes de proyectos.

• Con la confianza de los líderes de la industria: esta máquina está diseñada específicamente para el proyecto de la empresa Fortune 500 CSCME (Corporación Estatal de Ingeniería de Construcción de China), lo que demuestra su capacidad para cumplir con los estándares industriales de primer nivel.

• Enfriamiento y lubricación avanzados: está equipado con dispositivos dedicados de enfriamiento y lubricación. Este sistema reduce eficazmente la resistencia a la fricción, prolonga la vida útil de los rodillos formadores y garantiza una superficie lisa y libre de defectos en el perfil laminado final.

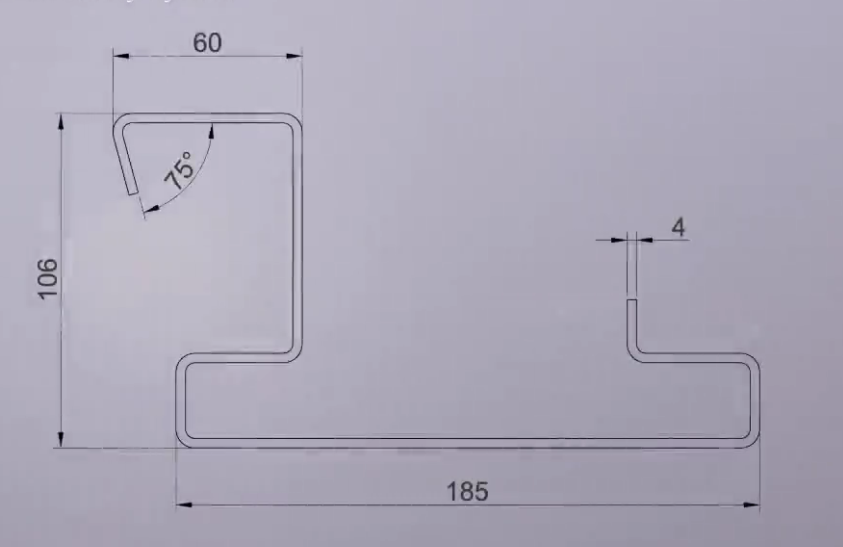

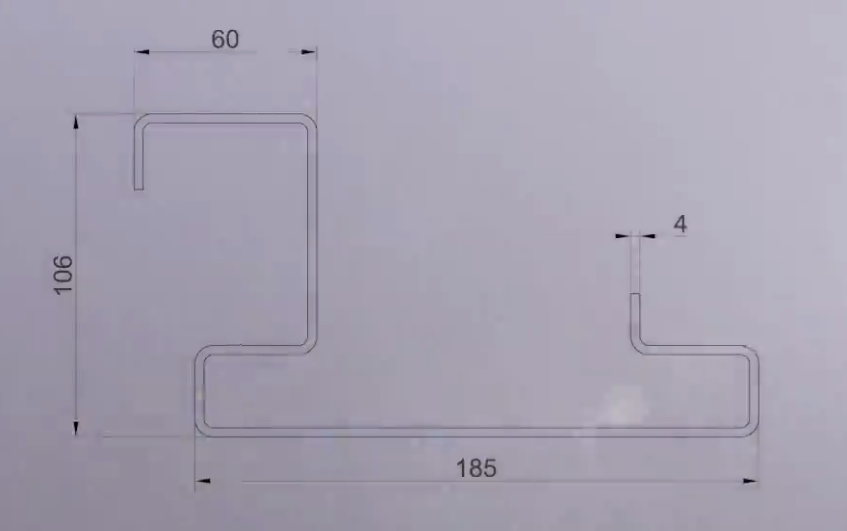

• Alta flexibilidad de producción (1 máquina para 2 perfiles): El ángulo superior se puede ajustar tanto a 75° como a 90°. Este diseño innovador mantiene una alta flexibilidad para la instalación del proyecto, lo que le permite producir dos especificaciones de perfil diferentes con una sola inversión en máquina, lo que reduce los costos de adquisición.

• Estricto cumplimiento de estándares: La máquina cumple estrictamente con los requisitos de la norma nacional de China GB/T34385-2017 (Especificaciones técnicas generales para maquinaria perfiladora de rollos en frío), lo que garantiza una calidad confiable y seguridad operativa.

Flujo de trabajo de producción

La línea de producción está altamente automatizada, lo que garantiza una transición perfecta desde la materia prima al producto terminado, minimizando la intervención manual y maximizando la eficiencia de la producción.

Desenrollador hidráulico (autoprovisto) → Dispositivo de guía de alimentación → Dispositivo de lubricante → Dispositivo de nivelación → Perfilador (dispositivo de agua fría) → Dispositivo de perforación de poste hidráulico → Dispositivo de corte de poste hidráulico → Estante de salida * 2

Pantalla de componentes de la máquina

Cada componente de la línea de producción se fabrica con materiales de alta calidad e ingeniería de precisión para garantizar un rendimiento estable en todo el flujo de trabajo.

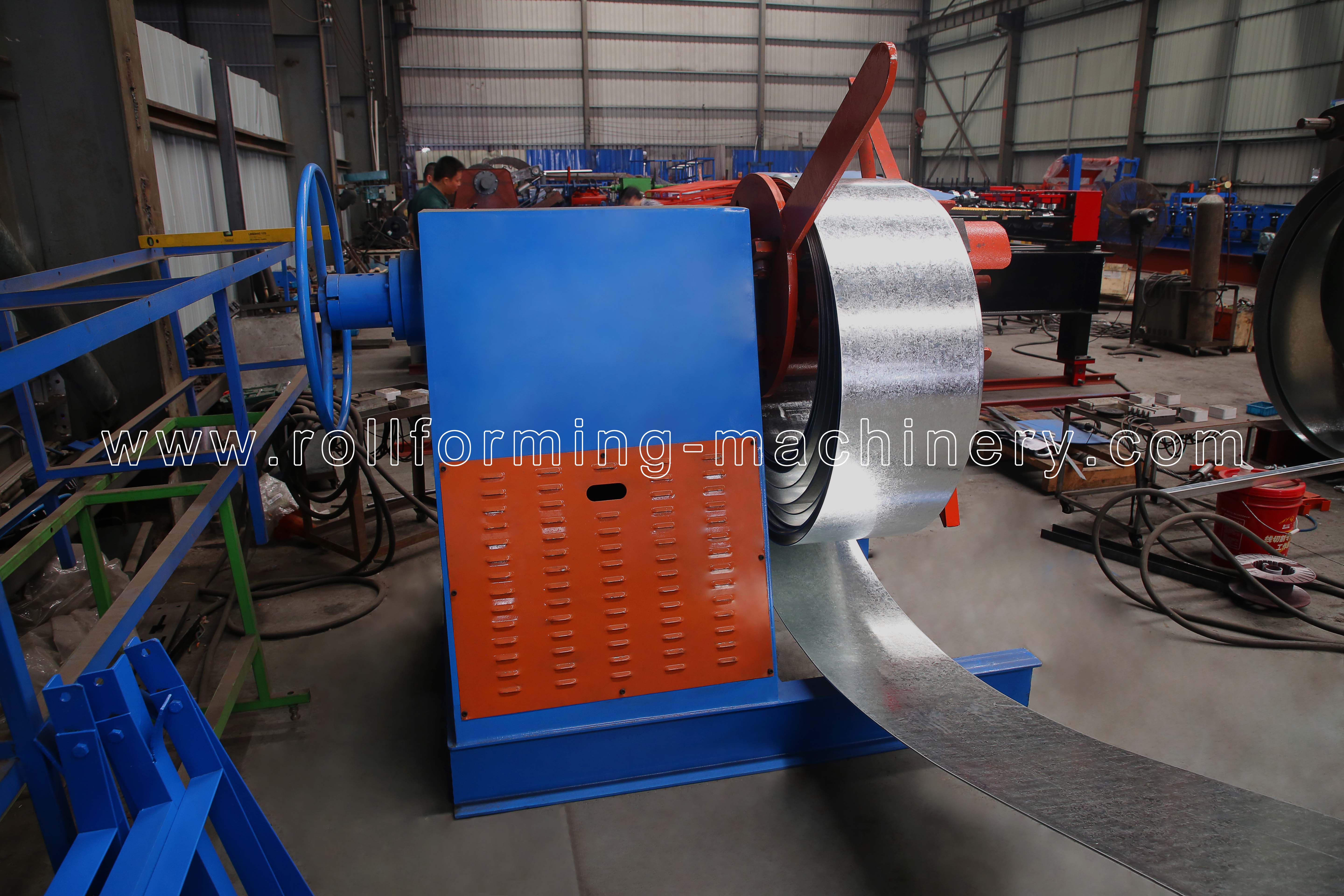

1. Desenrollador hidráulico

2. Guía de alimentación

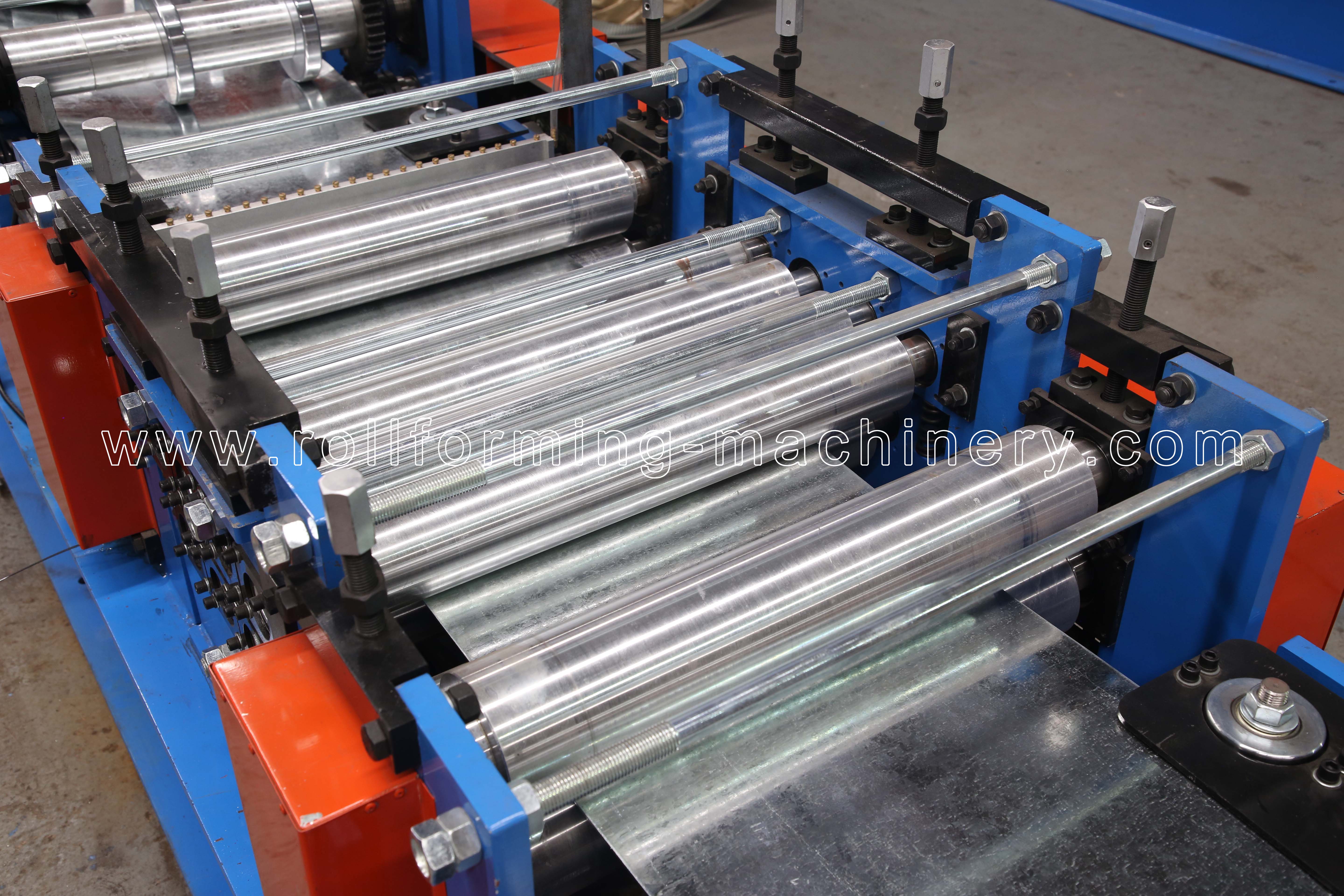

3. Dispositivo de nivelación

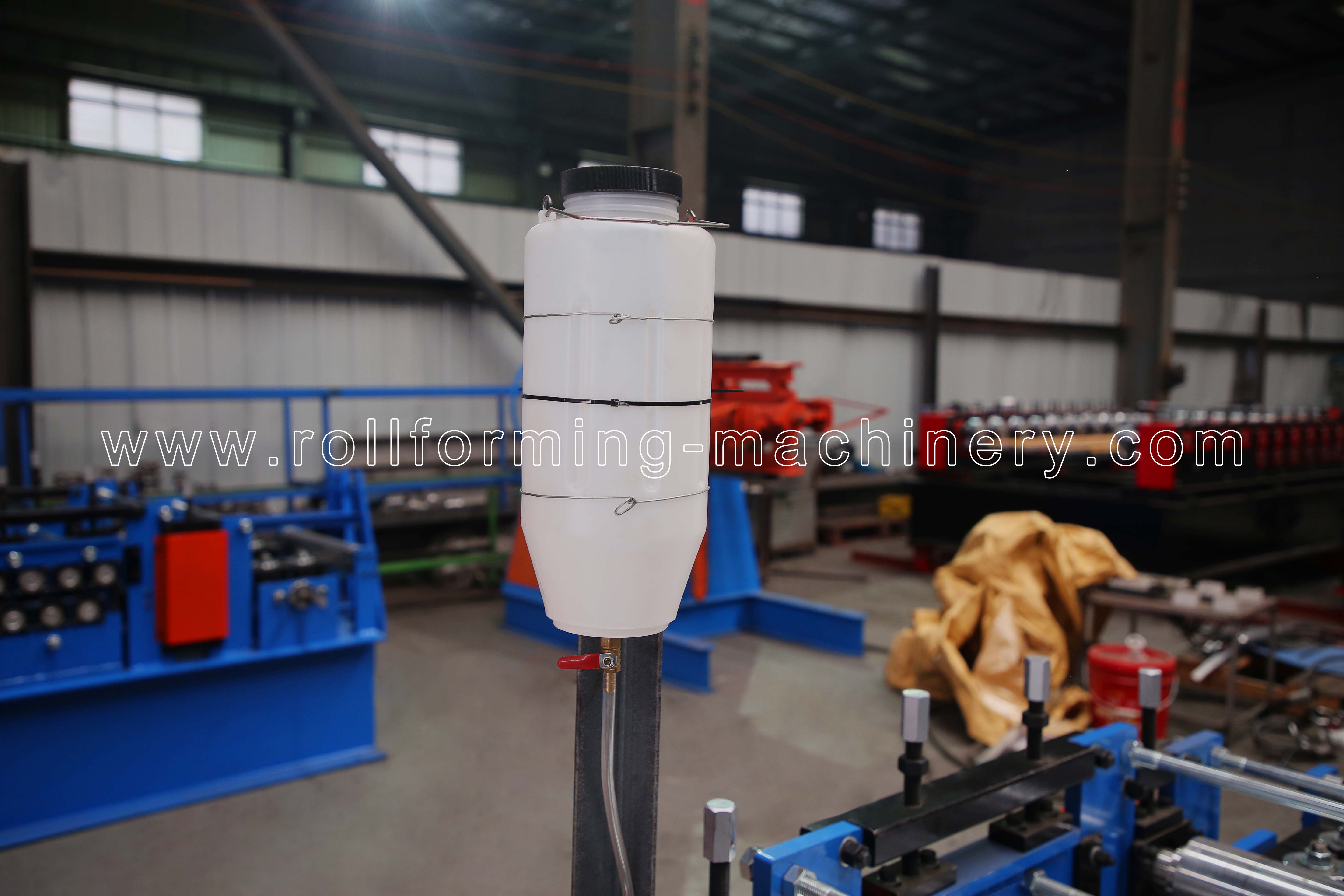

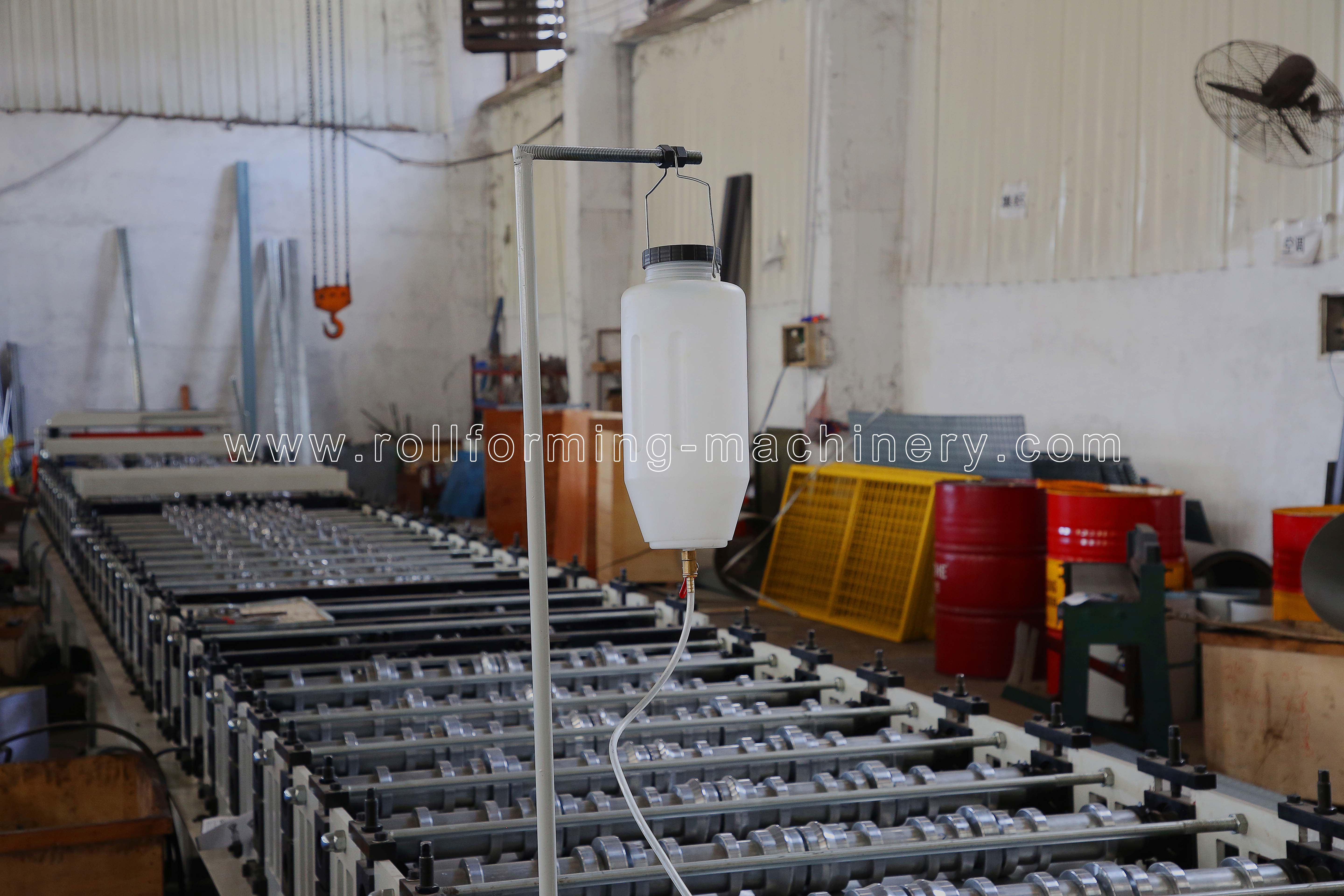

4. Dispositivo de lubricación

5. Dispositivo hidráulico de perforación de postes

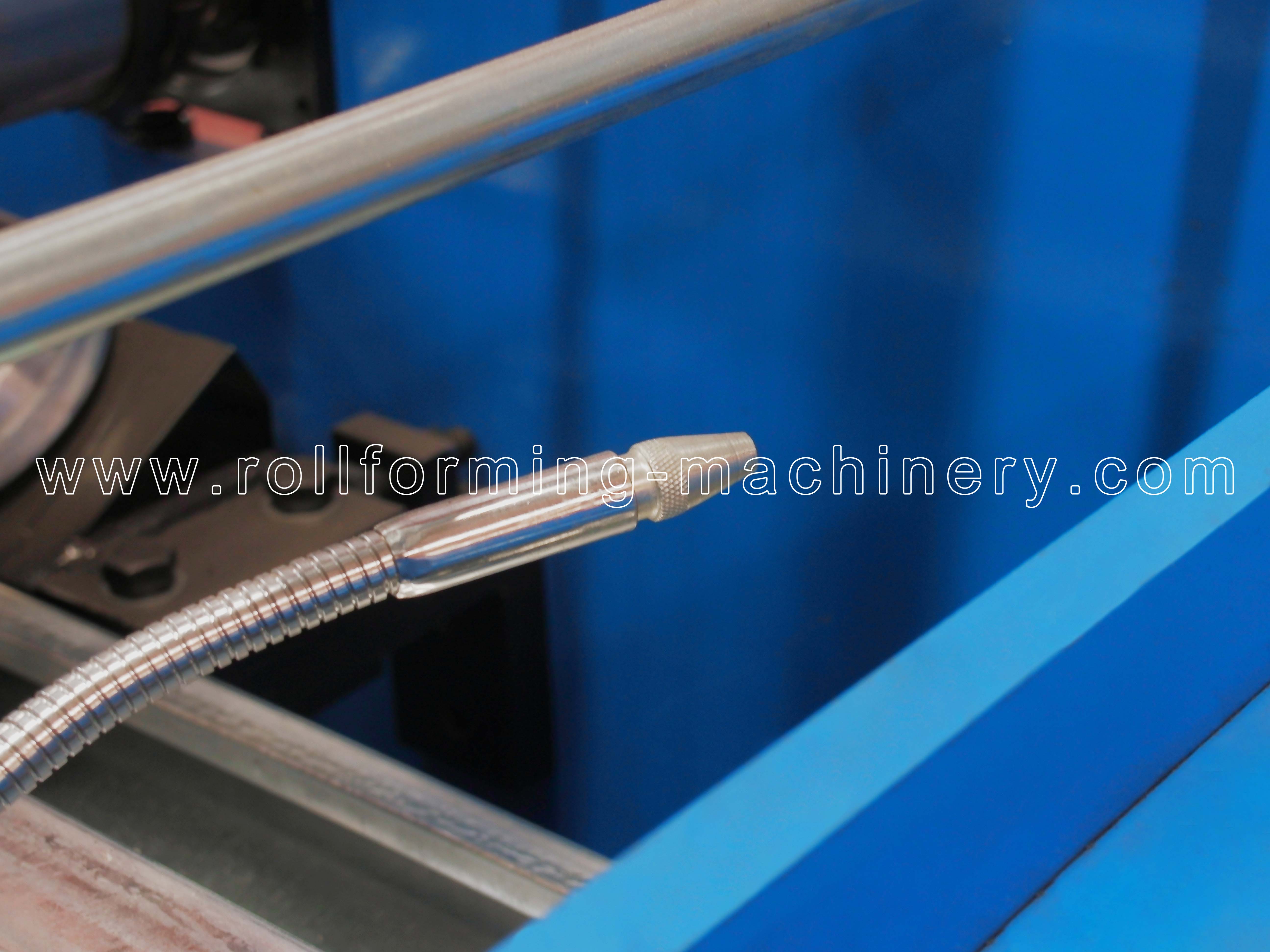

6. Dispositivo de agua fría

Mostrar productos terminados

Las vigas superiores terminadas exhiben dimensiones precisas, superficies lisas y resistencia estructural constante, listas para su integración inmediata en proyectos de construcción exigentes.

Embalaje y envío

Método de embalaje: El cuerpo principal de la máquina se envía desnudo pero cubierto de forma segura por una película de plástico resistente para protegerlo del polvo y la corrosión durante el transporte. Se carga cuidadosamente en el contenedor y se fija de manera constante mediante cuerdas y candados de acero, lo que garantiza que permanezca seguro y estable durante el transporte marítimo de larga distancia.

Términos de comercio

• Cantidad mínima de pedido (MOQ): 1 juego

• Tiempo de entrega: Aproximadamente 45 días hábiles después de la confirmación del pedido

• Puerto de carga: Puerto de Xiamen

• Condiciones de pago: Por T/T o L/C

• Exportación global: exportado con éxito a más de 50 países y regiones, incluidos Taiwán, Reino Unido, Francia, Singapur, Grecia, Australia, EE. UU., México, Brasil, Chile, Bolivia, Trinidad, Israel, Arabia Saudita y más.
