Descripción del Producto

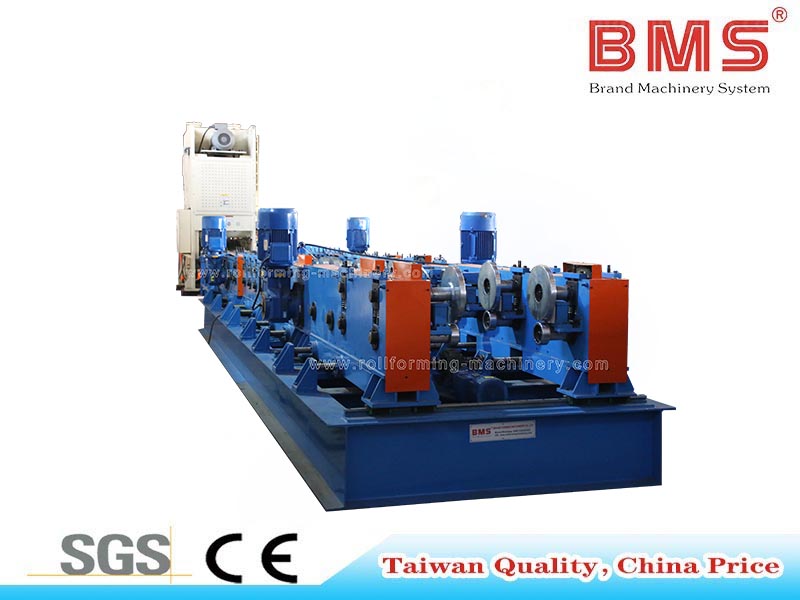

La máquina perfiladora de bandejas portacables de perfiles múltiples de alta eficiencia está diseñada para una producción industrial continua y de servicio pesado. Diseñada para procesar bobinas galvanizadas con espesores que van desde 0,6 mm a 2,5 mm, esta línea de producción garantiza una conformación precisa y una producción consistente para varios perfiles de bandejas portacables. Al integrar sistemas de control PLC avanzados y estructuras mecánicas robustas, el equipo reduce significativamente la intervención manual, minimiza el desperdicio de material y mejora la eficiencia general de fabricación. Es una inversión ideal para instalaciones que buscan ampliar sus capacidades de producción manteniendo tolerancias dimensionales estrictas.
Especificaciones técnicas
Construida sobre una sólida estructura de carrocería H450, la máquina proporciona una estabilidad excepcional durante operaciones de alta velocidad. Las estaciones de formación de 20 pasos, equipadas con rodillos de acero Gcr15 mecanizados con precisión, garantizan un flujo de material suave y un doblado preciso del perfil. Con una velocidad de formado de 15 a 20 metros por minuto y un potente motor principal de 11*4 KW, este sistema está optimizado para la producción a granel. A continuación se detallan las especificaciones técnicas de los principales parámetros y del laminador.
| No. | Parámetros principales | Parámetros de la fábrica de formación de rollo |
| 1. | Espesor del material | 0,6-2,5 mm | Estaciones de formación | 20 pasos |
| 2. | Ancho de alimentación | Según el dibujo | Marco del cuerpo | H450 |
| 3. | Material de aplicación | Bobina galvanizada | Espesor de la pared lateral | 25 mm |
| 4. | Estándar eléctrico | 380V50Hz/3F | Diámetro del eje | 45# acero, φ75/90 mm |
| 5. | Diámetro del desenrollador hidráulico | 5T-1250MM | Potencia del motor principal | 11*4 kilovatios |
| 6. | Fuerza de rendimiento | 235-395MPA | Pernos de tornillo | Grado 8.8 |
| 7. | Velocidad de formación | 15-20m/min | Ancho efectivo | 100-600 mm |
| 8. | Sistema de control | Sistema de control del PLC | Rodillo | Acero Gcr15, mecanizado con precisión. |
| 9. | Motor hidráulico | 5.5kw | Color de la máquina | Azul+negro+naranja |
| 10. | Material de prueba | BMS proporcionará el tamaño del material de alimentación a comprar 2 semanas antes de la prueba de la máquina |
Flujo de trabajo automatizado
Para garantizar un funcionamiento perfecto desde la materia prima hasta el producto terminado, la máquina sigue un flujo de trabajo altamente automatizado diseñado para maximizar la producción y minimizar la intervención manual. El proceso continuo garantiza dimensiones consistentes del producto e integridad estructural.
Desenrollador hidráulico (5 toneladas) → Nivelación/Guía de alimentación/Dispositivo de perforación → Molino formador de rollos principal → Dispositivo hidráulico de corte posterior → Estante de salida*2 → Sistema de control PLC → Estación hidráulica
Este proceso simplificado comienza con el desenrollador hidráulico de 5 toneladas que alimenta la bobina galvanizada a las unidades de nivelación y guía. El dispositivo de punzonado de alta resistencia prepara las perforaciones necesarias antes de que el material ingrese al laminador principal de 20 pasos. Finalmente, el dispositivo hidráulico de postcorte corta con precisión los perfiles formados a las longitudes requeridas, que luego se recogen en las estanterías de salida. Toda la operación es gestionada centralmente por un sistema de control PLC inteligente, asegurando sincronización y precisión en cada etapa.
Pantalla de componentes de la máquina
La fiabilidad de la línea de producción depende de sus componentes de primera calidad. Cada pieza se selecciona cuidadosamente y se mecaniza con precisión para garantizar la estabilidad a largo plazo y requisitos mínimos de mantenimiento.

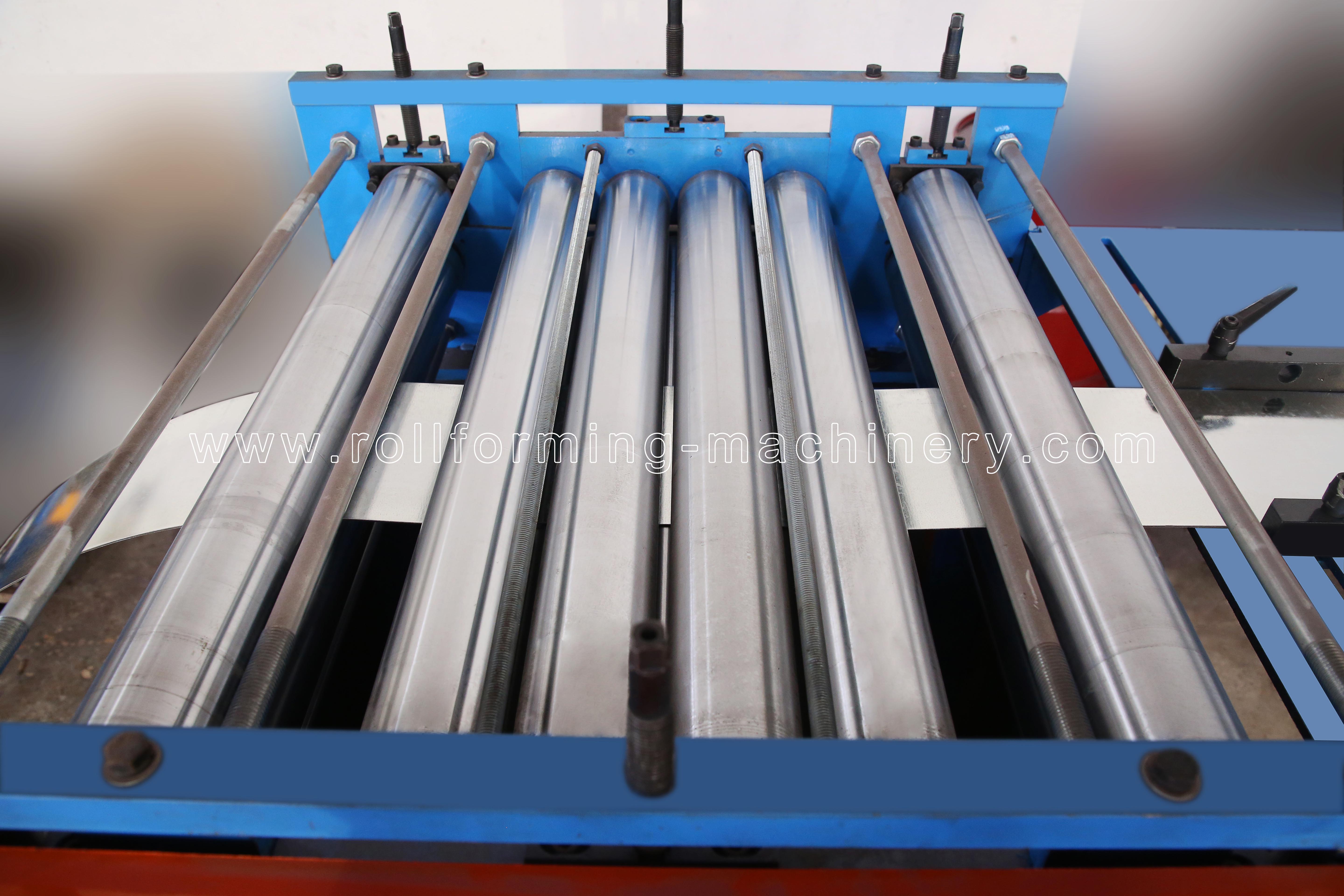

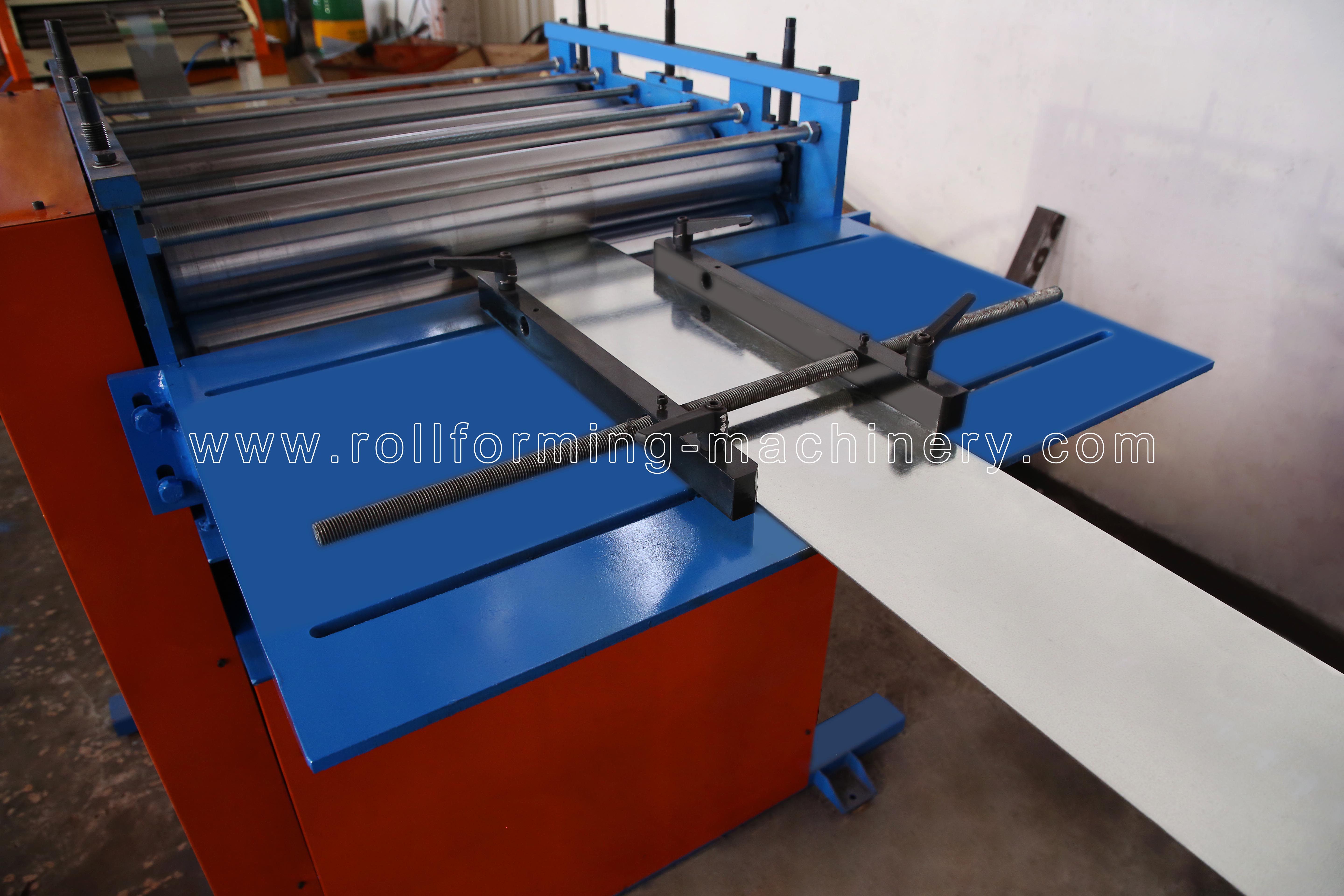

Guía de alimentación de material
Evita la desviación del material y garantiza que la tira de acero entre en las secciones perfectamente alineada.
Dispositivo nivelador
Aplana el material de la bobina para garantizar la precisión dimensional antes de perforar y formar.

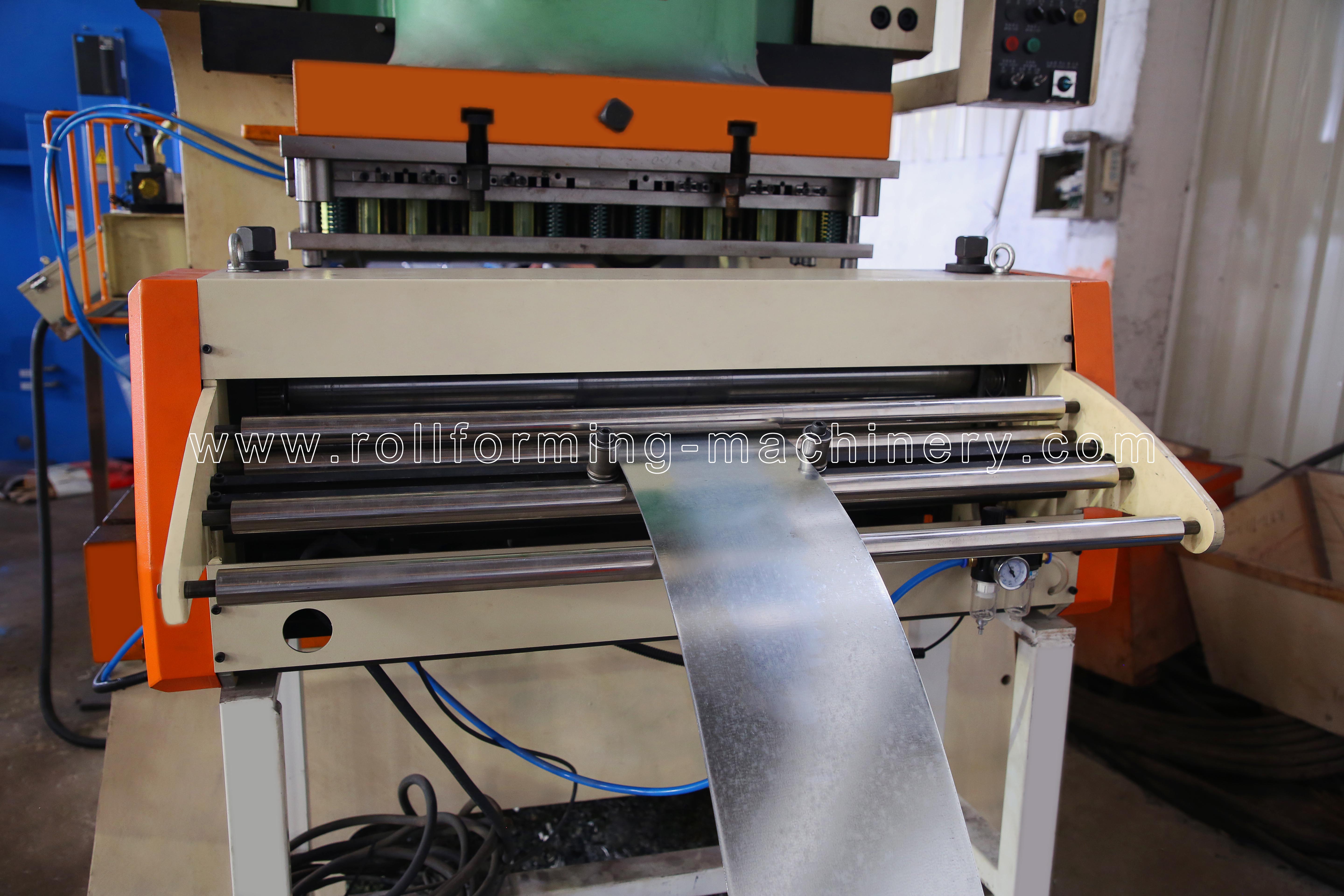

Dispositivo de alimentación
Mantiene una velocidad de alimentación constante, lo cual es crucial para la colocación precisa de los orificios.
Punzonadora Yanli de alta resistencia
Ofrece un rendimiento de punzonado potente y preciso para materiales de hasta 2,5 mm de espesor.

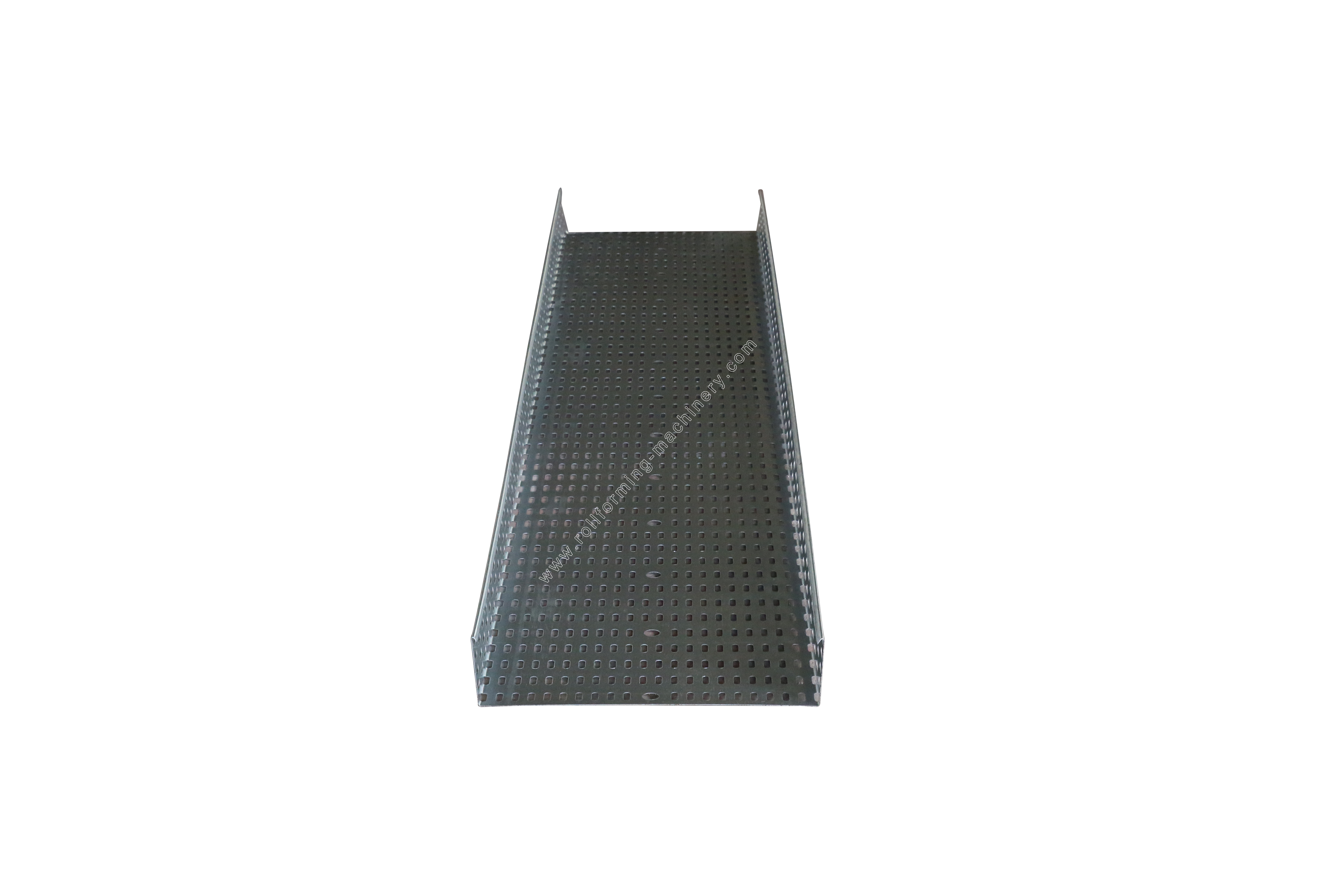

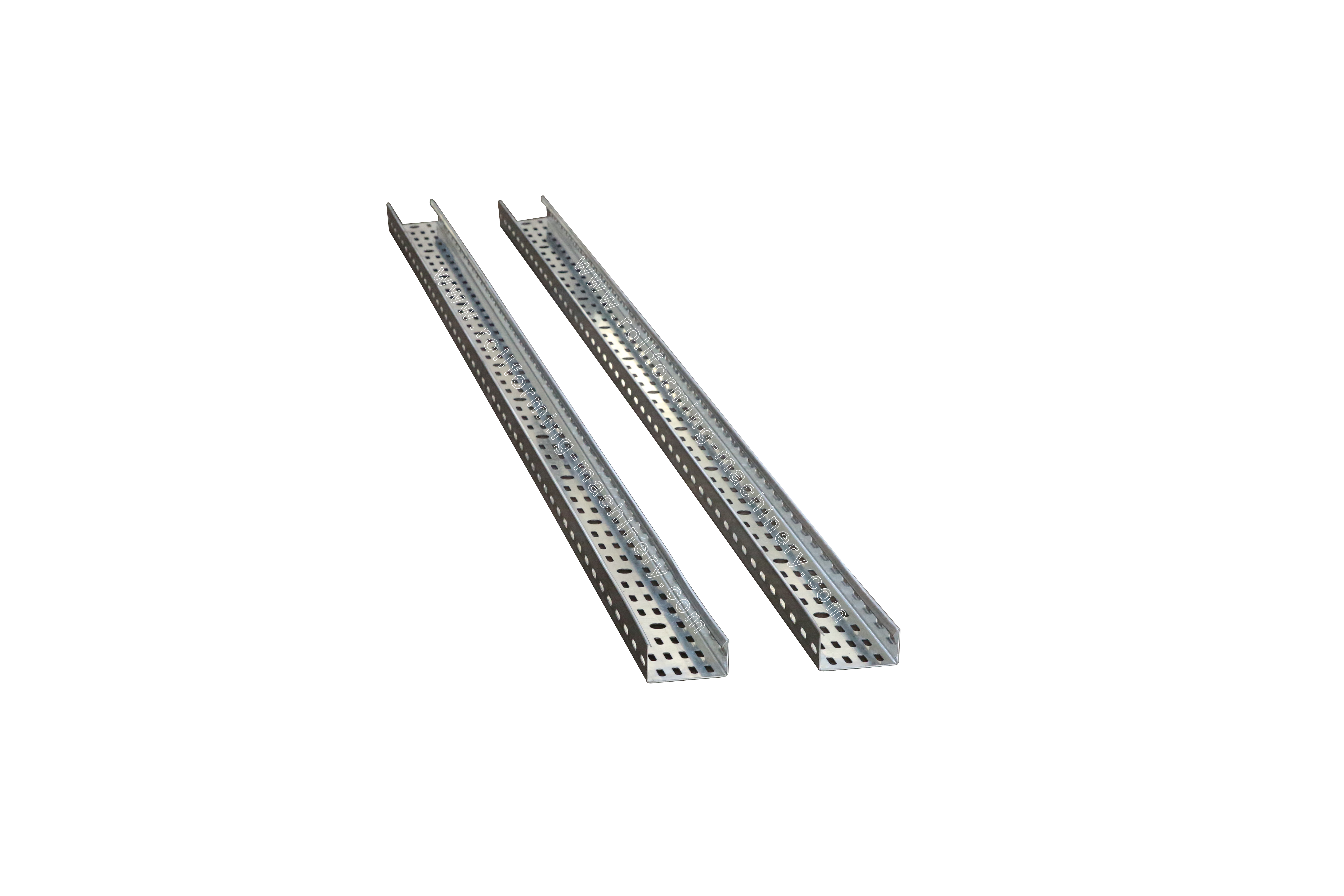

Productos producidos por máquina
Los productos resultantes exhiben bordes limpios, patrones de orificios precisos y resistencia estructural uniforme, cumpliendo con estrictos estándares industriales. La precisión del laminador garantiza que cada bandeja portacables producida esté lista para su montaje inmediato.
Pantalla de detalles del equipo
Las siguientes imágenes detalladas muestran la construcción robusta, la ingeniería precisa y el diseño general de la maquinaria perfiladora, lo que refleja nuestro compromiso con soluciones de fabricación confiables.
Caso
Entrega de productos terminados de primera calidad para diversas necesidades de ingeniería
El verdadero valor de una máquina perfiladora de bandejas portacables de perfiles múltiples de alta eficiencia radica en el estándar excepcional de los productos terminados que ofrece y su versatilidad en diversos proyectos de ingeniería exigentes. En la infraestructura moderna, los sistemas confiables de gestión de cables son fundamentales para mantener la seguridad, organizar diseños eléctricos complejos y garantizar la estabilidad operativa a largo plazo. Las bandejas de cables terminadas producidas por este equipo cumplen con los estrictos requisitos de la industria y brindan a los equipos de adquisiciones y gerentes de proyectos soluciones confiables para instalaciones a gran escala. Al centrarse en la precisión y la integridad estructural, el resultado garantiza que cada instalación sea segura y altamente eficiente.
Máquina perfiladora de bandejas portacables Producto terminado
Excepcional consistencia del producto terminado
Al evaluar los productos terminados generados por este equipo de conformado, el énfasis está en la durabilidad, la precisión dimensional y la resistencia estructural. Las bandejas portacables exhiben bordes lisos, perfiles consistentes y patrones de perforación precisos, que son esenciales para evitar daños a los cables durante la instalación y el mantenimiento. Ya sea que se produzcan bandejas de fondo sólido, bandejas perforadas o diseños tipo escalera, los productos resultantes ofrecen capacidades de carga superiores. Este nivel de coherencia reduce significativamente el desperdicio de material y minimiza los ajustes en el sitio, lo que se traduce directamente en menores costos de mano de obra y tiempos de finalización de proyectos más rápidos para los contratistas. Para quienes toman las decisiones de compra, invertir en equipos que garanticen dicha producción de grado industrial significa reducir el riesgo general asociado con fallas estructurales o incumplimiento en instalaciones eléctricas críticas.
Amplios casos de aplicación en todas las industrias
La versatilidad de las bandejas portacables terminadas les permite integrarse fácilmente en una amplia gama de casos de aplicación. Desde edificios comerciales estándar hasta entornos industriales altamente especializados, la demanda de sistemas de soporte de cables de alta resistencia es universal. Los perfiles fabricados están diseñados para resistir factores ambientales desafiantes, incluidas cargas físicas pesadas, impactos potenciales y exposición prolongada a condiciones atmosféricas exigentes, según las materias primas específicas utilizadas durante la producción.
Caso
Entornos de aplicaciones clave

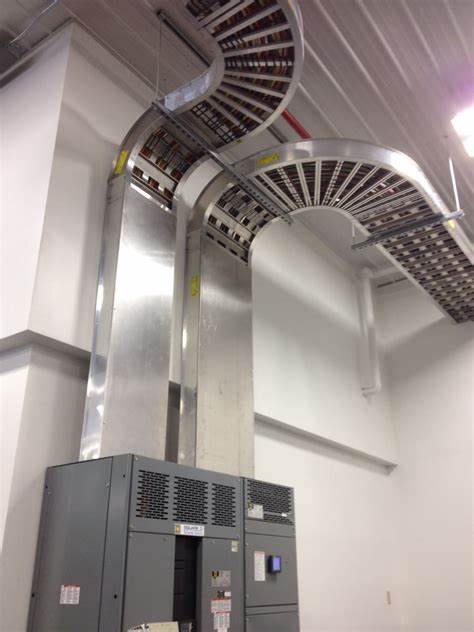

- Infraestructura pública y comercial: en complejos comerciales de gran escala, centros comerciales, hospitales y aeropuertos, el atractivo estético y la seguridad son primordiales. Las líneas limpias y las dimensiones precisas de las bandejas de cables terminadas garantizan que se puedan instalar ordenadamente en diseños de techos expuestos o esconderse de forma segura dentro de huecos estructurales, soportando iluminación compleja, HVAC y redes de comunicación.
- Instalaciones de fabricación industrial: las industrias pesadas, incluidas las plantas automotrices, las acerías y las instalaciones de procesamiento de productos químicos, requieren sistemas de gestión de cables que puedan soportar grandes paquetes de cables de alimentación de alto voltaje. Las bandejas de alta resistencia producidas ofrecen la rigidez estructural necesaria para abarcar largas distancias entre soportes sin combarse, garantizando un entorno seguro tanto para los cables como para el personal de la instalación.
- Centros de datos y telecomunicaciones: con la rápida expansión de la computación en la nube, los centros de datos exigen un enrutamiento de cables altamente organizado y accesible. Los productos terminados proporcionan una ventilación óptima para evitar el sobrecalentamiento de los cables y permiten un mantenimiento, actualizaciones y ampliación sencillos de la infraestructura de TI.
- Energía y generación de energía: en plantas de energía, parques solares y proyectos de energía eólica, las bandejas de cables a menudo están expuestas a duras condiciones exteriores. Los perfiles diseñados con precisión garantizan un rendimiento confiable y protegen las líneas críticas de control y transmisión de energía en sitios de proyectos expansivos.
En última instancia, los casos de aplicación demuestran que los productos terminados no son sólo componentes estructurales, sino activos vitales que garantizan la seguridad y la eficiencia de sistemas eléctricos completos. Para los profesionales de adquisiciones y contratistas de ingeniería, la capacidad de confiar en bandejas de cables de alta resistencia fabricadas de manera consistente significa una ejecución optimizada del proyecto, costos de mantenimiento reducidos a largo plazo y un mayor valor general del proyecto. El rendimiento comprobado de estas bandejas en diversas aplicaciones del mundo real subraya la producción confiable y el excepcional retorno de la inversión que brinda el proceso de conformado.
Show de videos
Mire las demostraciones dinámicas en video a continuación para experimentar el funcionamiento en tiempo real, el rendimiento estable y el proceso de producción eficiente de la máquina perfiladora de bandejas portacables multiperfiles de alta eficiencia.
