Descripción del producto
La máquina perfiladora de vigas para estantes de cambio rápido es una línea de fabricación industrial altamente eficiente diseñada específicamente para la producción continua y precisa de vigas para estantes de almacenamiento de alta resistencia. Diseñada para satisfacer las rigurosas demandas de la industria de fabricación de equipos de almacenamiento, esta máquina garantiza una alta integridad estructural, precisión dimensional precisa y cambios rápidos de perfil. Al integrar una estructura mecánica robusta con un sistema de control PLC avanzado, el equipo minimiza significativamente el tiempo de inactividad, reduce el desperdicio de material y maximiza la producción general para tareas de fabricación a gran escala.
Dibujos de perfil
El laminador está diseñado por expertos para procesar los dibujos de perfil exactos necesarios para las vigas de estantes de alta resistencia. El diseño preciso del rodillo garantiza que cada ángulo y curva cumpla con estrictos requisitos de montaje y soporte de carga, proporcionando una base sólida para sistemas de estanterías confiables.
Principales parámetros técnicos
Las siguientes especificaciones técnicas detallan las capacidades principales del laminador. Desde la compatibilidad del espesor del material hasta la velocidad de conformado y la potencia del motor, cada parámetro está optimizado para garantizar una producción estable y de alta velocidad de vigas para estanterías.
| No. | Parámetros principales | Parámetros de la fábrica de formación de rollo |
| 1. | Espesor del material | 1,6-2,5 mm | Estaciones de formación | 5 pasos |
| 2. | Ancho de alimentación | Según el dibujo | Marco del cuerpo | H400 |
| 3. | Material de aplicación | bobina laminada en frío, bobina laminada en caliente, bobina galvanizada | Reductor | Serie R |
| 4. | Estándar eléctrico | 415V/50Hz/trifásico | Diámetro del eje | Acero 45#, φ80/φ65mm |
| 5. | Diámetro manual del datailer | 508±30 milímetros | Potencia del motor principal | 5.5 kW |
| 6. | Fuerza de rendimiento | G350-400Mpa | Pernos de tornillo | Grado 8.8 |
| 7. | Velocidad de formación | 16-20m/minuto | Ancho efectivo | Como diseño de clientes |
| 8. | Sistema de control | Sistema de control del PLC | Rodillo | Cr12 Mov, Tornos CNC, Tratamiento Térmico, HRC58-62 |
| 9. | Motor hidráulico | 7.5kw | Color de la máquina | Azul+negro+naranja |
| 10. | Material de prueba | BMS proporcionará el tamaño del material de alimentación a comprar 2 semanas antes de la prueba de la máquina |
Flujo de trabajo de producción
El proceso de perfilado sigue una secuencia altamente automatizada y continua, diseñada para agilizar la producción desde la bobina en bruto hasta la viga de estantería terminada. Este flujo de trabajo lógico minimiza la intervención manual, garantiza una calidad constante del perfil y mantiene una alta velocidad de producción.
Desenrollador manual (3 toneladas) → Dispositivo de guía de alimentación → Molino perfilador principal → Cortador de poste hidráulico → Sistema de control PLC → Estante de salida
Pantalla de componentes principales de la máquina
Dispositivo de guía de alimentación
La posición de guía se puede ajustar con precisión para una alimentación adecuada del material. Este mecanismo asegura que las bobinas de acero ingresen al laminador suavemente y en perfecta alineación, evitando la desviación del material y garantizando la precisión dimensional de las vigas de estante finales.

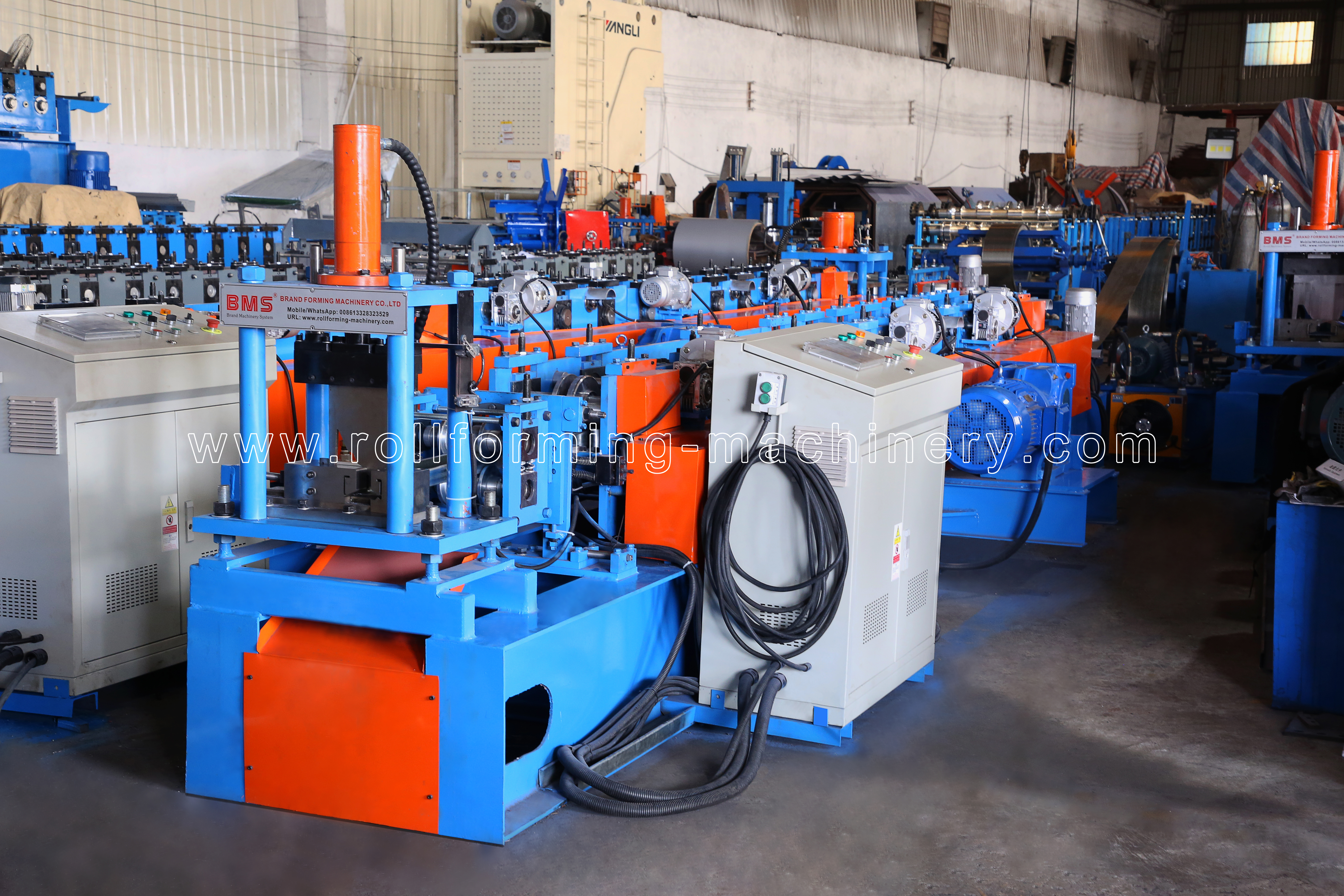

Molino de formación de rollo principal
El núcleo de la línea de producción cuenta con un bastidor de carrocería de alta resistencia fabricado con acero tipo H400 mediante soldadura, lo que proporciona una estabilidad excepcional durante operaciones de alta velocidad. El espesor de la pared lateral utiliza placas de acero Q235 t18mm . Los rodillos formadores están fabricados con acero Cr12 Mov de primera calidad , procesado mediante tornos CNC y tratamiento térmico para lograr una dureza de HRC58-62, lo que garantiza una resistencia al desgaste a largo plazo.
- Diámetro de los ejes: ф80/ф65 mm , mecanizado con precisión para una rotación exacta.
- Transmisión: Impulsión de engranajes/piñones, utilizando aproximadamente estaciones de formación de 5 pasos .
- Motor principal: 5,5 KW con control de velocidad de frecuencia para un funcionamiento flexible.
- Velocidad real de conformado: 16-20m/min , optimizando la eficiencia de producción.
Precortador manual con integración PLC
Equipado con un precortador manual diseñado para una fácil operación y un importante ahorro de material. El precortador está conectado de forma inteligente con el sistema de control PLC. Durante la producción, el PLC calcula continuamente la longitud del perfil. Una vez que se requiere un cambio de material para un nuevo lote, el PLC calcula la longitud exacta necesaria para la cantidad restante y alerta al operador. Luego, el operador puede cortar manualmente el material antes de que ingrese a la sección de perfilado. Esta función avanzada garantiza una transición perfecta del material, elimina el desperdicio y optimiza en gran medida el flujo de trabajo de producción.
Productos y detalles producidos a máquina
Las vigas de estante terminadas exhiben bordes limpios, secciones transversales precisas y una calidad constante, perfectamente adecuadas para el montaje de estanterías industriales de alta resistencia.
Caso
Vigas de estante de acero con acabado de alta calidad
La máquina perfiladora de vigas para estantes de cambio rápido está diseñada para producir vigas para estantes de acero de primera calidad con una precisión dimensional e integridad estructural excepcionales. Los productos terminados presentan perfiles precisos, formas consistentes y acabados suaves, lo que garantiza un ensamblaje perfecto para soluciones de almacenamiento industrial. Estas vigas de alta calidad están diseñadas para satisfacer las rigurosas demandas de carga de los entornos de almacén modernos.

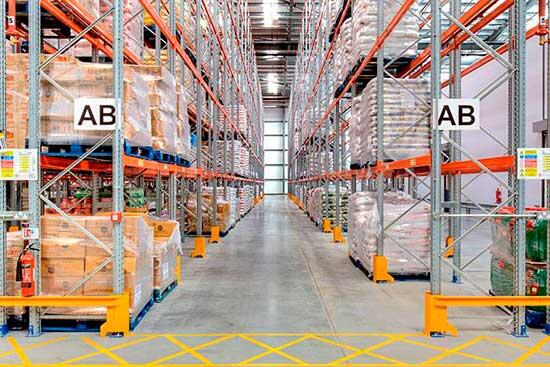

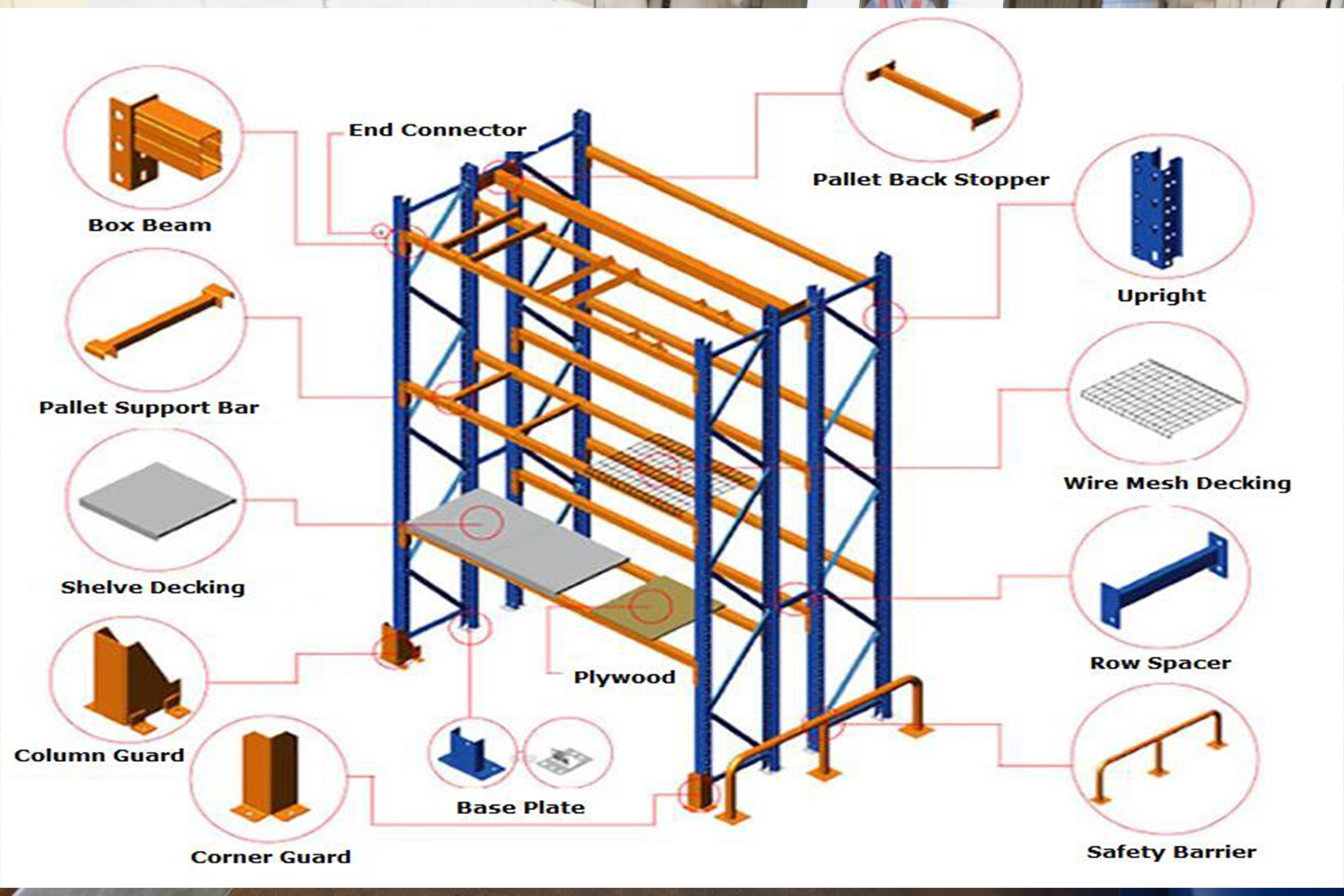

Aplicación confiable en sistemas de estanterías de almacenamiento
Diseñadas para estanterías de almacenes de servicio pesado, centros de distribución logística e instalaciones de almacenamiento industrial, las vigas para estantes laminadas ofrecen una excelente capacidad de carga y estabilidad a largo plazo. Estos componentes robustos forman la columna vertebral confiable de los sistemas de estanterías para paletas, ayudando a los administradores de instalaciones a maximizar la utilización del espacio vertical al tiempo que garantizan la seguridad operativa y la eficiencia para el almacenamiento de inventario pesado.
