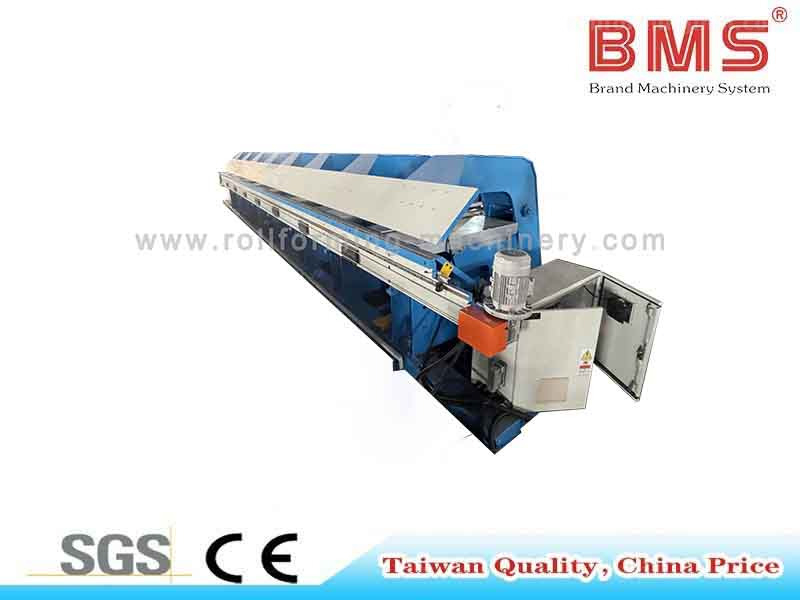

Slitter de carpeta de 8 m de largo

Slitter de carpeta de 8 m de largo

La cortadora plegadora de 8M de largo representa un salto monumental en la capacidad de conformado de metales, diseñada específicamente para perfiles arquitectónicos de alta resistencia y trabajos en metal industriales. Al lado de esta enorme estructura de 8000 mm, la escala absoluta y el tacto sólido y frío del marco de acero de alta resistencia totalmente soldado transmiten una confiabilidad operativa inmediata. Este equipo está meticulosamente diseñado para manipular extensas láminas de metal con absoluta precisión, transformando bobinas en bruto en perfiles estructurales complejos sin dudarlo. Al integrar una mecánica servoaccionada avanzada con una interfaz de control intuitiva, cierra la brecha entre la potencia mecánica bruta y la ejecución digital refinada. Ya sea que su instalación procese acero dulce grueso o aluminio delicado, el zumbido profundo y constante de los sistemas hidráulicos garantiza a los operadores que cada pliegue y corte cumplirá con las estrictas tolerancias dimensionales requeridas para proyectos de construcción exigentes.

Características :

1. CNC inteligente y gestión de perfiles

Equipado con un sistema de control PLC Schneider para un funcionamiento sencillo. BMS Slitter and Folders son famosos internacionalmente por su facilidad de uso. Todas las funciones avanzadas de alta gama pueden ser utilizadas incluso por operadores sin experiencia. Gracias a la inteligente interfaz 3D de BMS compatible con Schneider Electric. Esta configuración inteligente permite una rápida programación y almacenamiento de recetas de perfiles complejos. Los operadores pueden visualizar la secuencia de plegado en la vibrante pantalla táctil incluso antes de que la máquina se mueva, lo que prácticamente elimina el desperdicio de material. La retroalimentación táctil de la interfaz industrial y la respuesta digital inmediata hacen que la programación compleja sea muy accesible, lo que garantiza ejecuciones de producción sin errores incluso durante turnos de alta presión.

2. Impulsar la precisión y la eficiencia energética

Cortadora de alta potencia. El cabezal cortador tipo avión de alta resistencia y la potente transmisión por cadena brindan una capacidad de corte confiable de hasta 2,0 mm (caga 14). La construcción de orugas de alta resistencia y el nuevo diseño de orugas con ruedas en V eliminan el mantenimiento regular de las orugas. Más allá de la potencia de corte bruta, la avanzada tecnología de servocontrol funciona en perfecta armonía con la estación de bomba hidráulica de 15 KW. Esta sinergia no sólo proporciona una fuerza inmensa sino que también optimiza el consumo energético general. Puede escuchar el zumbido constante de baja frecuencia de los servomotores que se ajustan dinámicamente a la resistencia del material, lo que garantiza la precisión y mantiene los gastos generales operativos estrictamente bajo control.

3. Durabilidad y bajo mantenimiento

Construcción robusta. Placa de acero de alta resistencia totalmente soldada. 32 mm de espesor en los pivotes del brazo. Ninguna carpeta BMS ha sufrido NUNCA un fallo estructural. La estructura está imprimada con zinc y recubierta de polvo para un acabado de mayor calidad. Pasar una mano por el marco revela la textura suave y resistente de la capa de polvo industrial, que protege activamente contra la corrosión en entornos industriales hostiles. El diseño de orugas con ruedas en V, de servicio pesado y sin mantenimiento, reduce drásticamente el tiempo de inactividad a largo plazo, manteniendo sus líneas de producción en movimiento sin la necesidad constante de lubricación o ajustes mecánicos.

4. Capacidad de doblado de perfiles complejos

Insertos de abrazadera reemplazables con radio personalizado. La punta de la abrazadera plegable tiene inserciones endurecidas reemplazables que pueden reemplazarse fácilmente en caso de que se dañen. Además, el radio de las inserciones se puede personalizar para adaptarse a una amplia gama de materiales y aplicaciones. Esto significa que puede lograr curvaturas cónicas, circulares y de múltiples ángulos sin el tedioso proceso de cambiar moldes especializados. Las inserciones de acero endurecido sujetan el metal firmemente, sin dejar marcas ni rayones, lo que garantiza que las piezas arquitectónicas finales mantengan su impecable atractivo visual.

5. Seguridad operativa y ergonomía

El bienestar del operador tiene una gran prioridad en el diseño de esta enorme carpeta. Equipado con un pedal de seguridad de alta capacidad de respuesta y una espaciosa área de operación del indicador trasero, brinda protección física integral a la fuerza laboral. Manipular láminas de metal de 8 metros de largo es tradicionalmente agotador, pero el diseño ergonómico reduce significativamente la tensión física del manejo de materiales, acelerando los ciclos de producción para pedidos a granel y minimizando la fatiga manual.

Parámetros generales

Comprender las capacidades exactas de su equipo es crucial para planificar programas de producción y adquisición de materiales. Las especificaciones a continuación describen los límites operativos precisos y los requisitos de energía de esta máquina. Cada componente ha sido seleccionado para garantizar un rendimiento constante en varios tipos de metales, desde la resistencia rígida del acero inoxidable hasta la naturaleza maleable del aluminio. El consumo total de energía de 17 KW se distribuye cuidadosamente para maximizar la eficiencia de prensado y doblado, asegurando que la máquina funcione sin problemas incluso en condiciones de carga máxima.

• 1） para una lámina de acero dulce (0.4-2 mm); Acero inoxidable (0.4-1.5 mm), aluminio (0.4-3 mm)

• 2） conducido por servomotor, motor de bomba: 1.5kw

• 3） Longitud de trabajo: 8000 mm

• 4） Potencia de presión: motor de bomba para estación hidráulica 15kW

• 5) Rango de flexión: 0-125 grados

• 6) Potencia total: 17kW

Dispositivo para frenar

El mecanismo de corte es el corazón del proceso de separación de materiales. Cuando la rueda cortadora se activa, corta láminas de metal gruesas con un sonido nítido y continuo, dejando un borde limpio y sin rebabas que no requiere un acabado secundario. El uso de acero para herramientas de primera calidad para la hoja garantiza una resistencia al desgaste y una dureza excepcionales, capaces de soportar miles de metros lineales de corte antes de requerir mantenimiento. Esta precisión se traduce directamente en un montaje posterior más rápido para sus clientes.

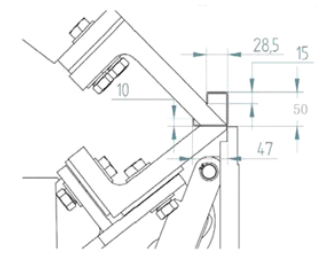

Mínimo Dimensión plegable como se muestra a continuación

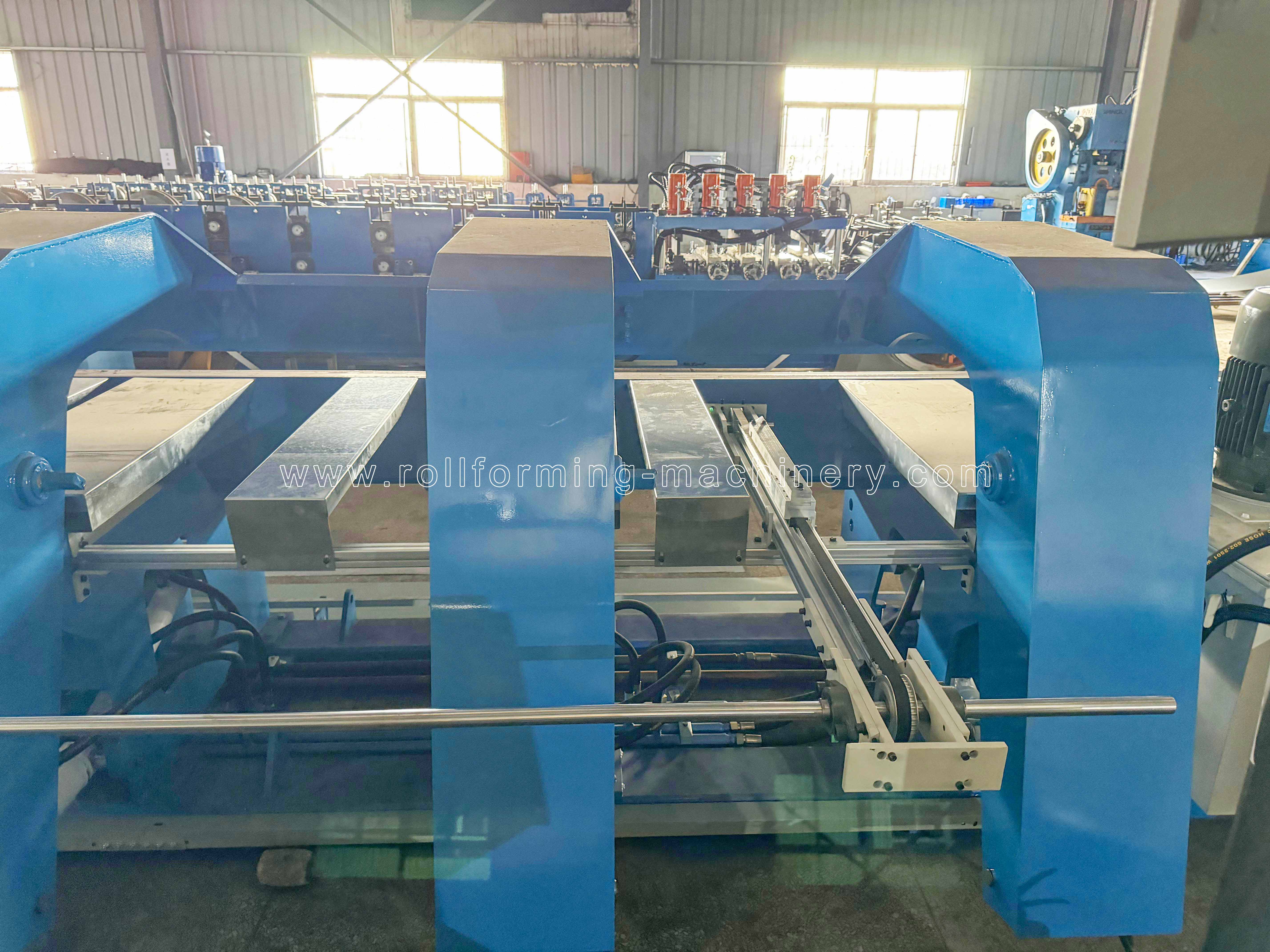

Pantalla de componentes de la máquina

Una inspección minuciosa de la mecánica interna revela el verdadero pedigrí de ingeniería de esta cortadora plegadora. El brazo de la base de la máquina está moldeado y mecanizado con tolerancias exactas, lo que proporciona una base inamovible que absorbe la inmensa energía cinética generada durante el proceso de plegado de 8 metros. El sistema de sujeción funciona con un bloqueo mecánico pesado y seguro, asegurando la chapa de manera uniforme en toda su longitud para evitar cualquier deslizamiento del material. El distintivo aroma de los lubricantes industriales y el tacto frío e inquebrantable de los componentes de acero endurecido reflejan una filosofía de construcción centrada completamente en la longevidad y el rendimiento implacable en entornos exigentes de la industria pesada.

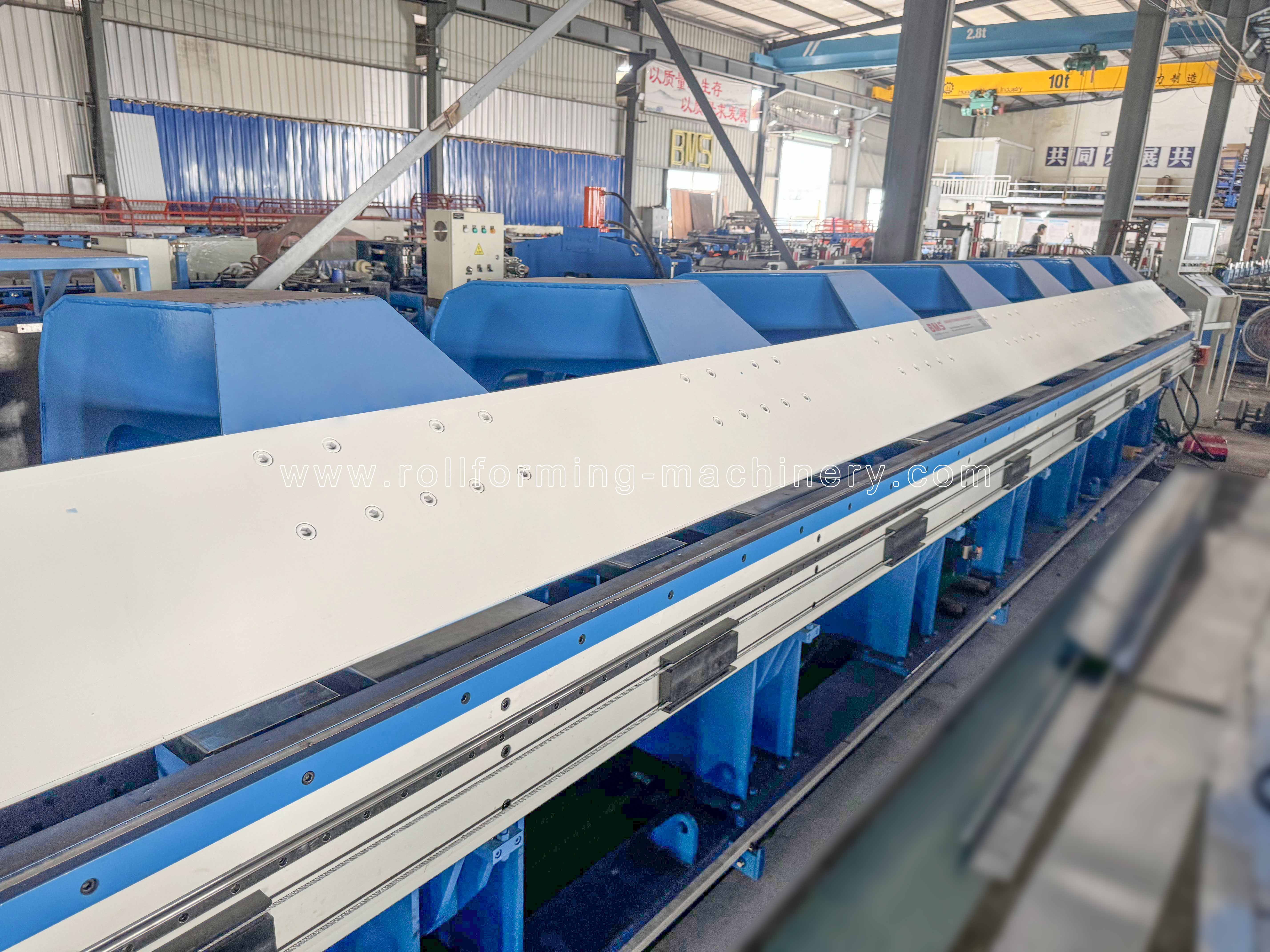

Sistema de abrazadera del brazo de la base de la máquina

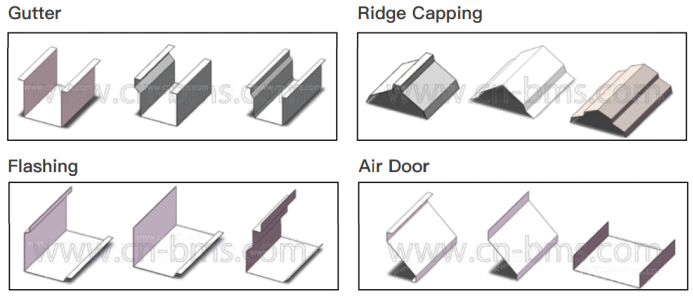

Productos producidos por máquina

El verdadero valor de esta maquinaria se materializa en su producción. Capaces de crear geometrías intrincadas sin cambios de herramientas, los perfiles terminados exhiben ángulos nítidos y precisos y arcos suaves y amplios que encajan perfectamente en conjuntos arquitectónicos complejos. Ya sea que se produzcan paneles para techos de gran envergadura, tapajuntas personalizados o revestimientos estructurales, el metal emerge con el acabado de su superficie completamente intacto, libre de raspaduras o marcas de tensión que a menudo dejan los sistemas de sujeción inferiores. Este nivel de consistencia acelera la fase final de construcción, ya que cada pieza se alinea perfectamente en el lugar de trabajo.
