Descripción del Producto
La máquina cortadora oblicua de láminas metálicas BMS de 0,5-1,2 mm está diseñada para ofrecer un procesamiento de alta precisión para una amplia gama de bobinas metálicas, incluido el acero galvanizado y PPGI. Diseñada teniendo en cuenta la versatilidad, esta línea de corte longitudinal de precisión puede manejar varios espesores de material (que van desde 0,5 mm a 1,2 mm) y anchos de hasta 1250 mm, lo que la convierte en una solución altamente adaptable para instalaciones de fabricación con requisitos de producción multipropósito. Ya sea que esté procesando bobinas estándar o materias primas especializadas, esta máquina proporciona un rendimiento constante y confiable.
En el centro de esta máquina se encuentra un avanzado sistema de control eléctrico que minimiza significativamente los errores de corte y al mismo tiempo garantiza un funcionamiento fácil de usar. El equipo cuenta con una configuración de control integral, que incluye una consola principal, una consola adjunta de desenrollado y una estación de bobinado. Esta arquitectura de control centralizado permite a los operadores gestionar toda la línea de producción sin problemas. La consola maestra está equipada con una pantalla digital clara y admite funciones esenciales como ajuste de velocidad alta y baja, alimentación manual, corte continuo y alarmas de fallas en tiempo real. Este seguimiento integral garantiza que cualquier anomalía en la producción se detecte y solucione inmediatamente, evitando el desperdicio de material.
Para garantizar la estabilidad operativa, los sistemas de control de velocidad y el controlador lógico programable (PLC) provienen de fabricantes acreditados líderes en la industria. Además, todos los componentes eléctricos centrales, elementos sensores y cables cumplen con estrictos estándares industriales. A través de la intuitiva interfaz de pantalla táctil, los operadores pueden modificar fácilmente los parámetros del proceso de producción, como la velocidad de la línea, y cambiar sin esfuerzo entre los modos manual, de acción única y completamente automático. Este nivel de monitoreo y control garantiza una operación segura, eficiente y continua, lo que en última instancia aumenta la productividad y reduce los costos laborales.
Una de las características destacadas de esta línea de corte longitudinal de metal es su innovador diseño de asiento de doble cuchilla. Este mecanismo permite que la máquina ajuste y reemplace automáticamente el grupo de cuchillas según el ancho de corte preestablecido. Al eliminar la necesidad de reposicionar manualmente la hoja, este diseño reduce drásticamente el tiempo de configuración, mejora la eficiencia general del trabajo y proporciona ahorros sustanciales de costos para tareas de procesamiento de gran volumen. La integración de materiales de herramientas de corte de alta calidad (Cr12 Mov con tratamiento térmico) garantiza aún más un filo y durabilidad duraderos, minimizando la frecuencia de mantenimiento y garantizando bordes lisos y sin rebabas en cada hendidura.
| No. | Parámetros principales | Parámetros de la fábrica de formación de rollo |
| 1. | Espesor del material | 0,5-1,2 mm | Estaciones de formación | alimentación en 3 pasos |
| 2. | Ancho de alimentación | 1250 mm | Marco del cuerpo | H400*199 |
| 3. | Material de aplicación | Bobina galvanizada, PPGI | Reductor | Serie R |
| 4. | Estándar eléctrico | 380V/50Hz/trifásico | Diámetro del eje | Acero 45#, φ115mm |
| 5. | Diámetro manual del datailer | 508±30 milímetros | Potencia del motor principal | 4,0 kilovatios |
| 6. | Fuerza de rendimiento | 235-355Mpa | Pernos de tornillo | Grado 8.8 |
| 7. | Velocidad de corte | 12 m/min | Ancho efectivo | Como diseño de clientes |
| 8. | Sistema de control | Sistema de control del PLC | Material de herramienta de corte | Cr12 Mov, Tornos CNC, Tratamiento Térmico, HRC58-62 |
| 9. | Motor hidráulico | 4.0KW | Color de la máquina | Azul+negro+naranja |
| 10. | Material de prueba | BMS proporcionará el tamaño del material de alimentación a comprar 2 semanas antes de la prueba de la máquina |
Flujo de trabajo

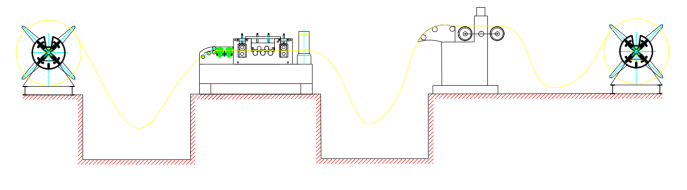

Desenrollador manual (5 toneladas) → Dispositivo de alimentación → Dispositivo nivelador → Dispositivo de corte → Dispositivo de corte → Sistema de control PLC → Estación hidráulica
Pantalla de componentes de la máquina

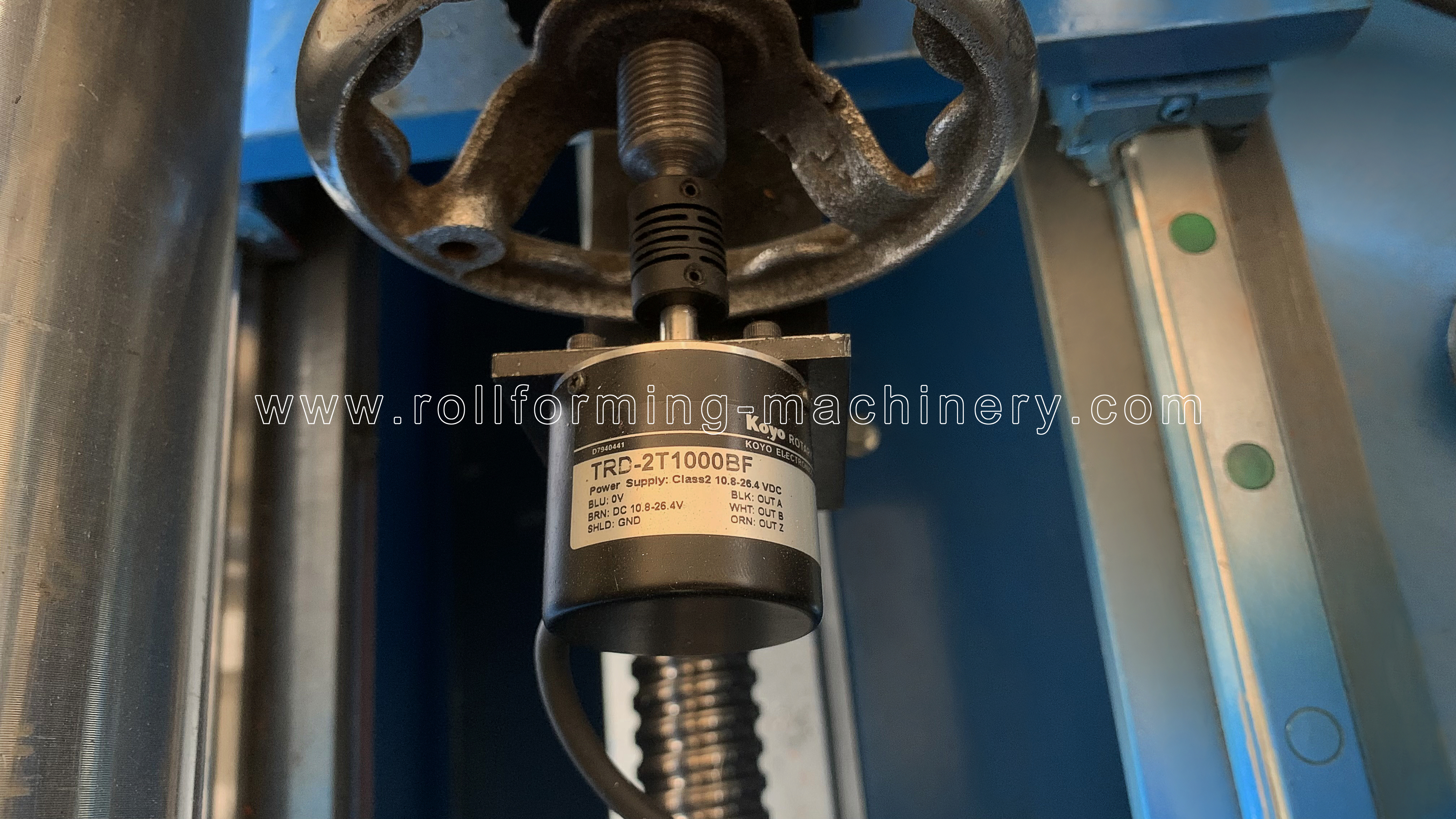

Codificador

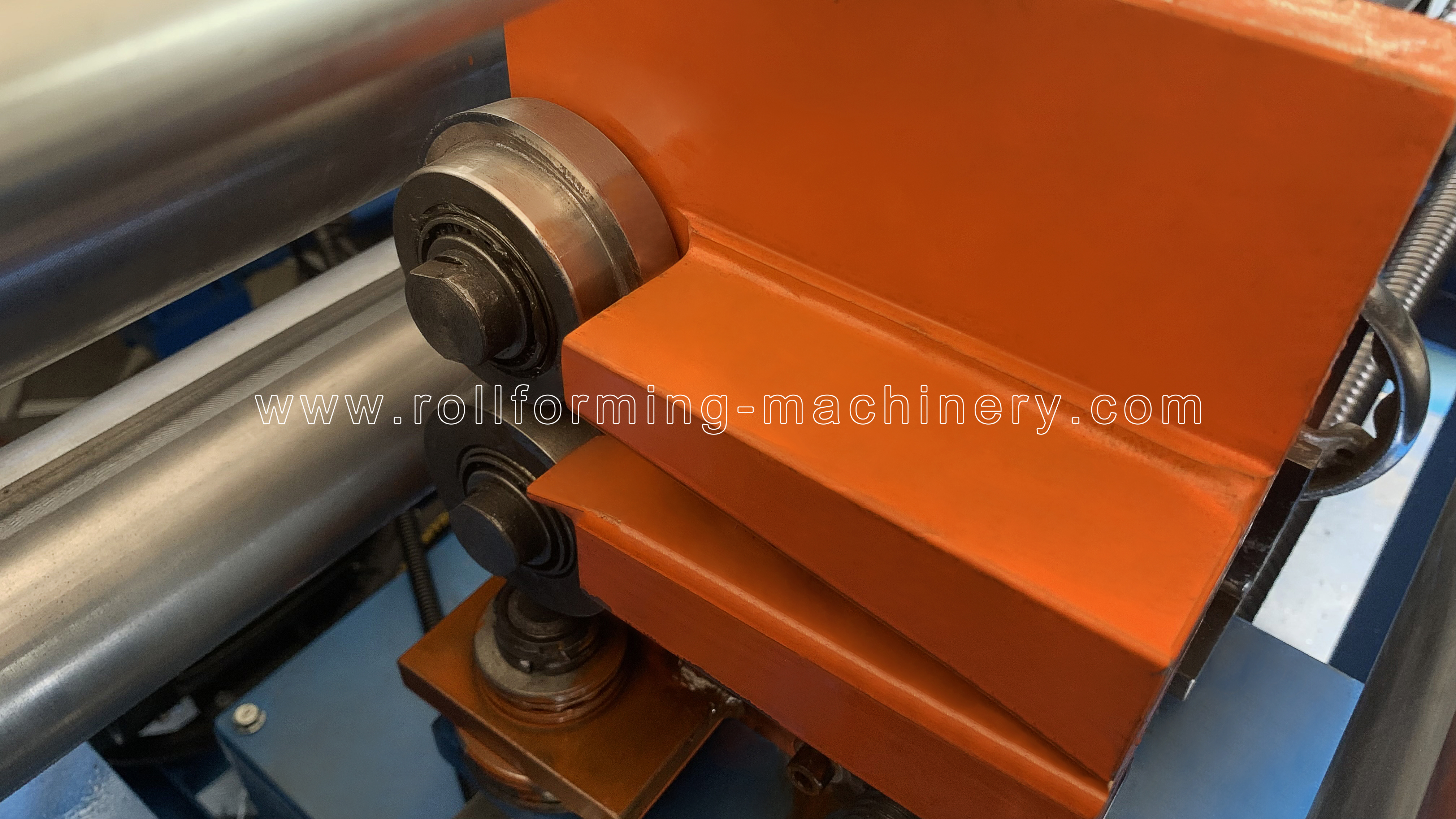

de eje guía

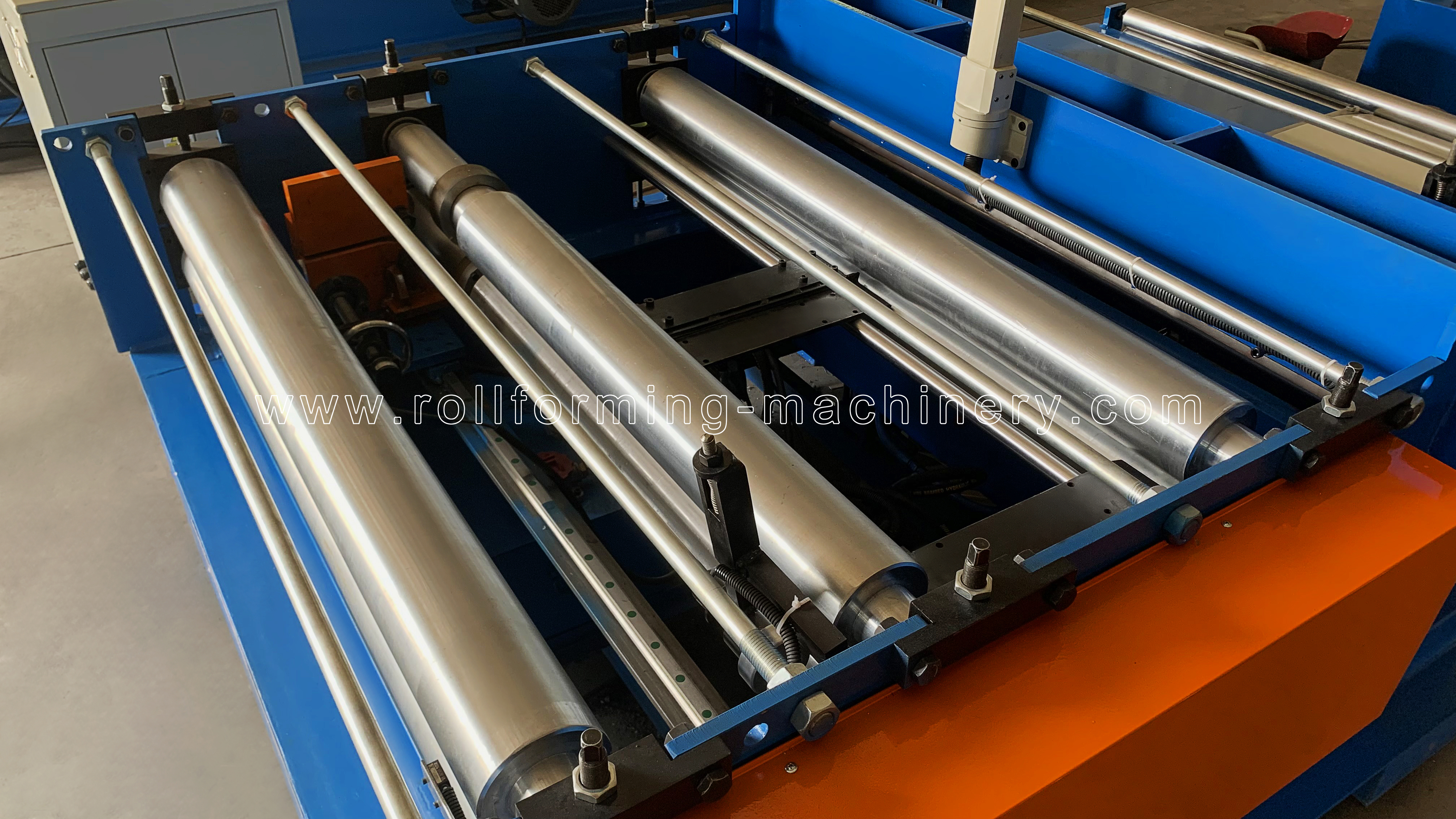

Cortadora longitudinal

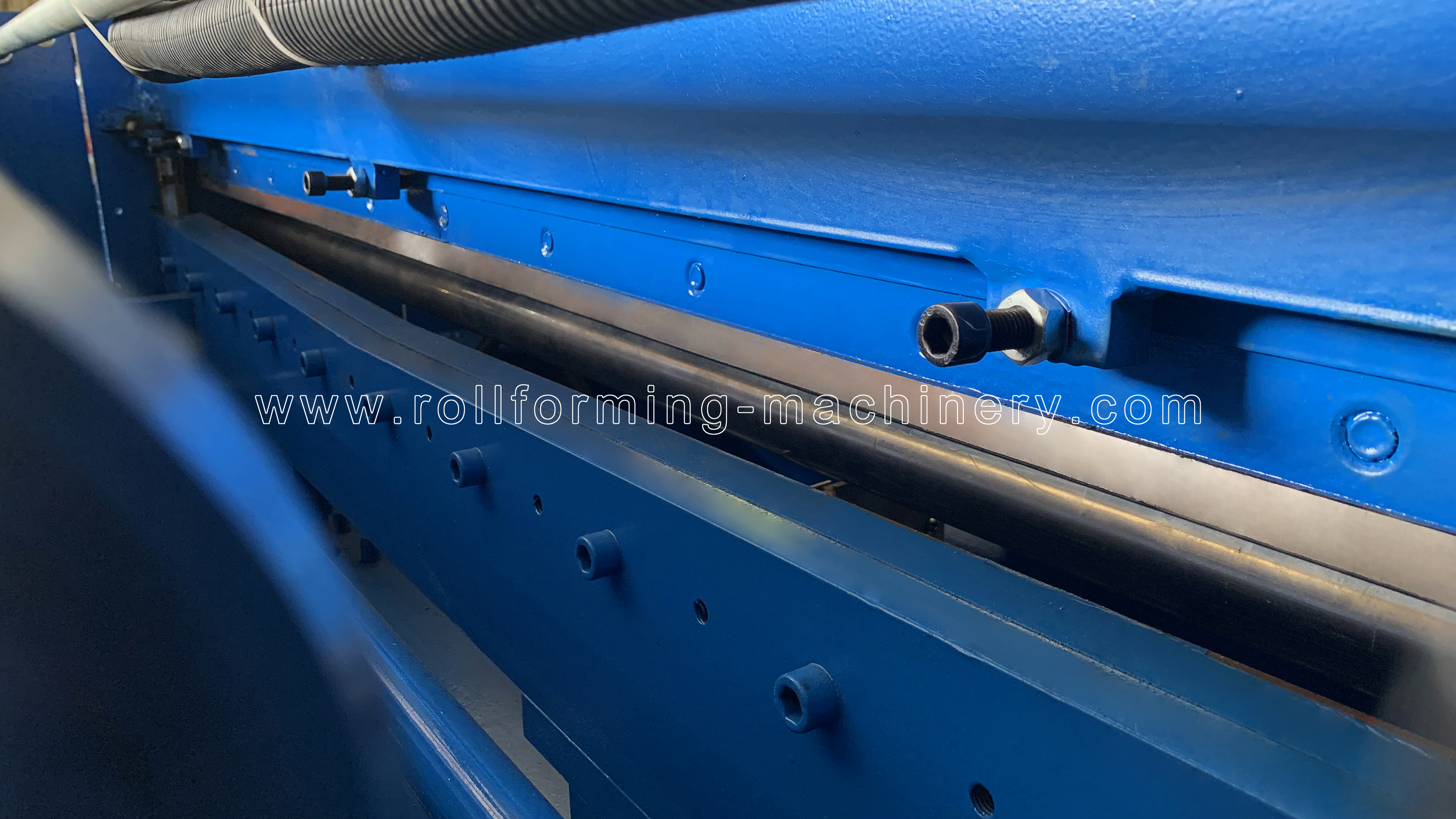

Precortadora hidráulica
Demostración de capacidad de procesamiento
Caso
La máquina cortadora oblicua de láminas de metal de 0,5-1,2 mm está diseñada para realizar cortes precisos y limpios, asegurando que las láminas de metal procesadas estén perfectamente preparadas para las etapas de fabricación posteriores. Como se demuestra en las operaciones de perfilado y los productos terminados resultantes, el equipo garantiza bordes lisos y dimensiones precisas. Este alto nivel de precisión de procesamiento reduce significativamente el desperdicio de material, mejora la integridad estructural de los perfiles metálicos finales y proporciona resultados confiables para líneas de producción industriales exigentes.
Máquina formadora de rollos de recorte | Producto terminado
Las láminas de metal terminadas procesadas por nuestro equipo de corte oblicuo se utilizan ampliamente en diversos sectores, particularmente en la construcción de edificios, sistemas de techos y revestimientos arquitectónicos. El siguiente caso de aplicación ilustra cómo estos componentes metálicos cortados y formados con precisión contribuyen a crear estructuras de construcción duraderas, resistentes a la intemperie y estéticamente agradables. Al garantizar una calidad de producción constante y una preparación precisa del material, esta máquina ayuda a los fabricantes a cumplir con los estrictos requisitos del proyecto, reducir los riesgos de instalación en el sitio y mejorar la eficiencia general de la construcción para los usuarios finales.
Caso de aplicación práctica
Show de videos
Mire el vídeo a continuación para ver la máquina cortadora oblicua de láminas de metal de 0,5-1,2 mm en funcionamiento real, demostrando su estado de funcionamiento y rendimiento de corte.
