Descripción del producto
La máquina perfiladora de paneles de revestimiento de paredes de alta precisión YX24-90-630 está diseñada para fabricar paneles de pared metálicos de primera calidad con una precisión dimensional excepcional. Diseñado para una producción industrial continua, este equipo garantiza un funcionamiento estable y al mismo tiempo minimiza el desperdicio de material y los costos de mantenimiento, lo que lo convierte en una inversión ideal para los proveedores de materiales de construcción.
Diseño de perfil de panel
El perfil está diseñado específicamente para ofrecer una excelente resistencia estructural y resistencia a la intemperie para sistemas de revestimiento de paredes. El preciso proceso de perfilado garantiza dimensiones consistentes en todos los lotes, lo que garantiza una fácil instalación en el sitio y un sellado confiable contra elementos ambientales.
Especificaciones técnicas
Construida con componentes de alta resistencia, incluido un bastidor de carrocería H400 y rodillos de acero 45# con tratamiento térmico, esta máquina es capaz de procesar materiales de alta resistencia hasta G550Mpa. Las estaciones de conformado de 20 pasos brindan un conformado gradual y suave, protegiendo efectivamente el recubrimiento de PPGI o láminas galvanizadas durante la producción.
| No. | Parámetros principales | Parámetros de la fábrica de formación de rollo |
| 1. | Espesor del material | 0,35-0,42 mm | Estaciones de formación | 20 pasos |
| 2. | Ancho de alimentación | 914mm | Marco del cuerpo | H400 |
| 3. | Material de aplicación | Galvalume/hoja galvanizada, PPGI | Espesor de la pared lateral | 18 mm |
| 4. | Estándar eléctrico | 380V50Hz/3F | Diámetro del eje | 45# acero, φ70 mm |
| 5. | Diámetro manual del datailer | 508±30 milímetros | Potencia del motor principal | 7.5 kW |
| 6. | Fuerza de rendimiento | G550Mpa | Pernos de tornillo | Grado 8.8 |
| 7. | Velocidad de formación | 15-20m/min | Ancho efectivo | Como diseño de clientes |
| 8. | Sistema de control | Sistema de control del PLC | Rodillo | Acero 45#, tratamiento auditivo, HRC58-62 |
| 9. | Motor hidráulico | 3kw | Color de la máquina | Azul+negro+naranja |
| 10. | Material de prueba | BMS proporcionará el tamaño del material de alimentación a comprar 2 semanas antes de la prueba de la máquina |
Flujo de trabajo de producción
La línea de producción automatizada está configurada para un funcionamiento perfecto. Desde la alimentación del material hasta el estante de salida final, cada paso está sincronizado con precisión mediante el avanzado sistema de control PLC. Este flujo de trabajo optimizado aumenta significativamente la eficiencia de la producción, logrando velocidades de funcionamiento estables de 15 a 20 m/min con una mínima intervención manual.
Desenrollador manual (5 toneladas) → Dispositivo de guía de alimentación → Molino perfilador principal → Cortador de poste hidráulico → Sistema de control PLC → Estante de salida (3M*2)
Pantalla de componentes de la máquina
Cada componente crítico se fabrica con un riguroso control de calidad para garantizar una durabilidad a largo plazo y una precisión de conformado constante en condiciones de trabajo de alta resistencia.

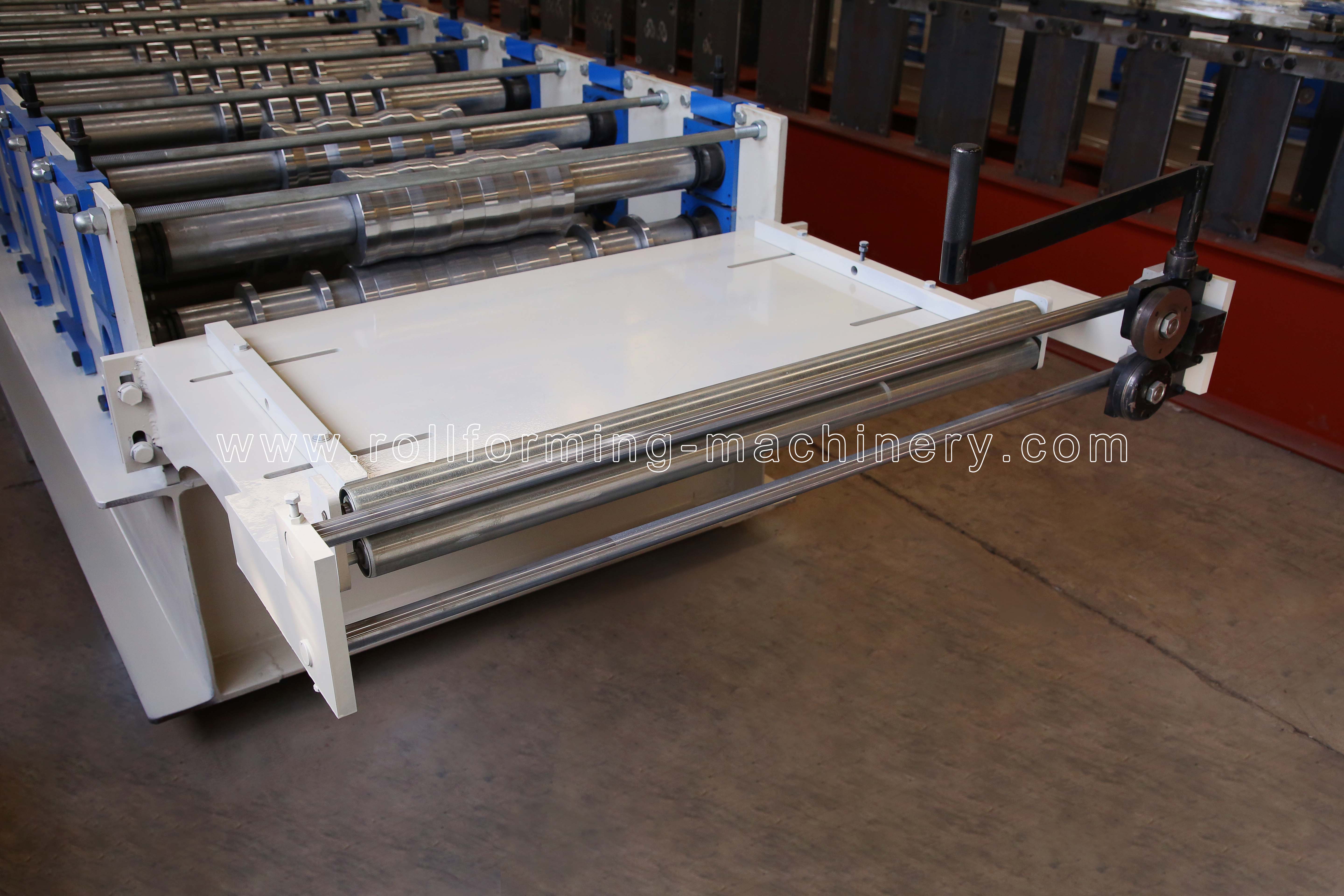

Dispositivo de alimentación
Garantiza una alineación precisa de la materia prima antes de ingresar al molino principal, reduciendo efectivamente el riesgo de desviación y desperdicio de material.

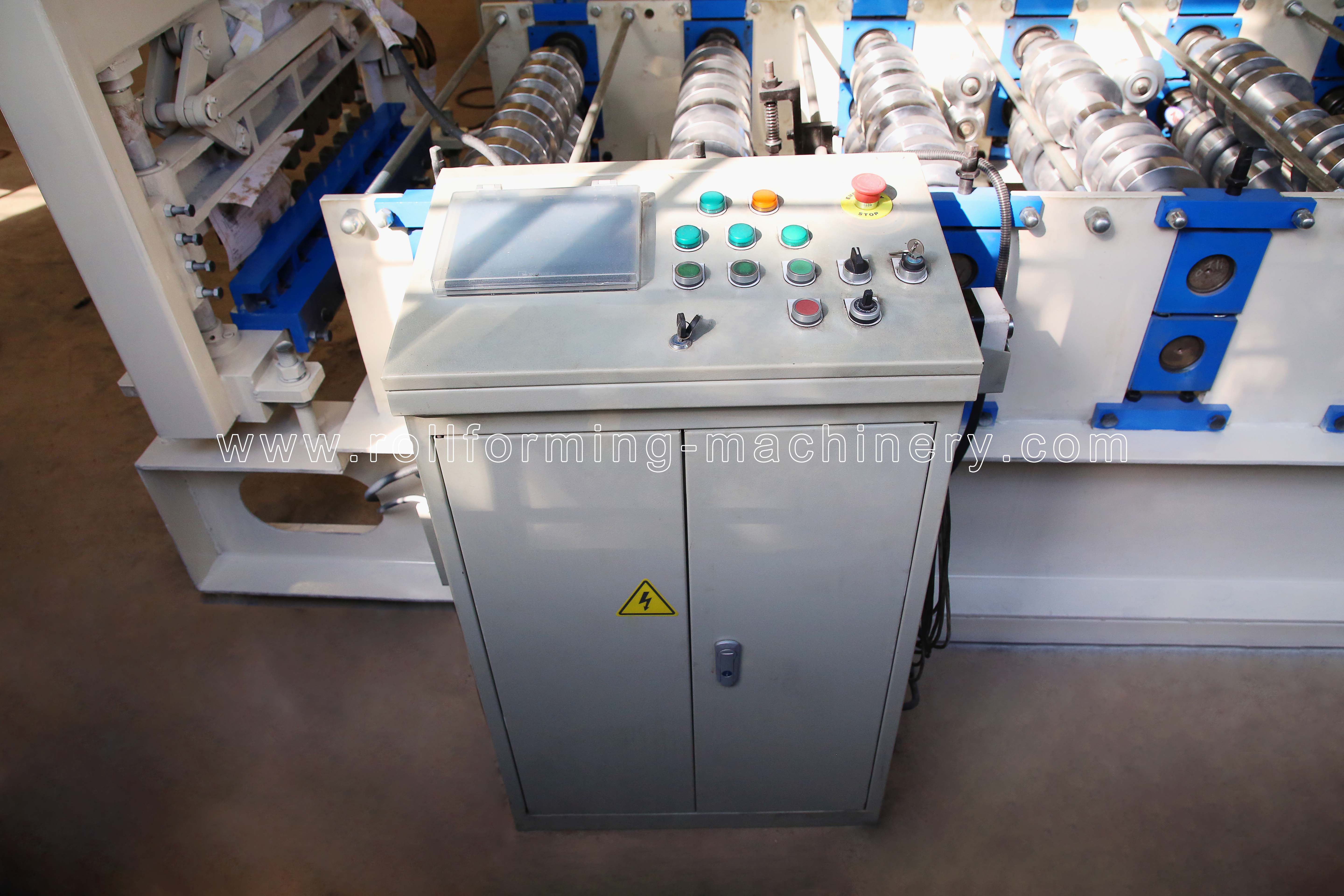

Gabinete de control del PLC
Cuenta con una interfaz intuitiva para configurar longitudes y lotes de producción, lo que garantiza una alta automatización y una precisión de corte confiable.

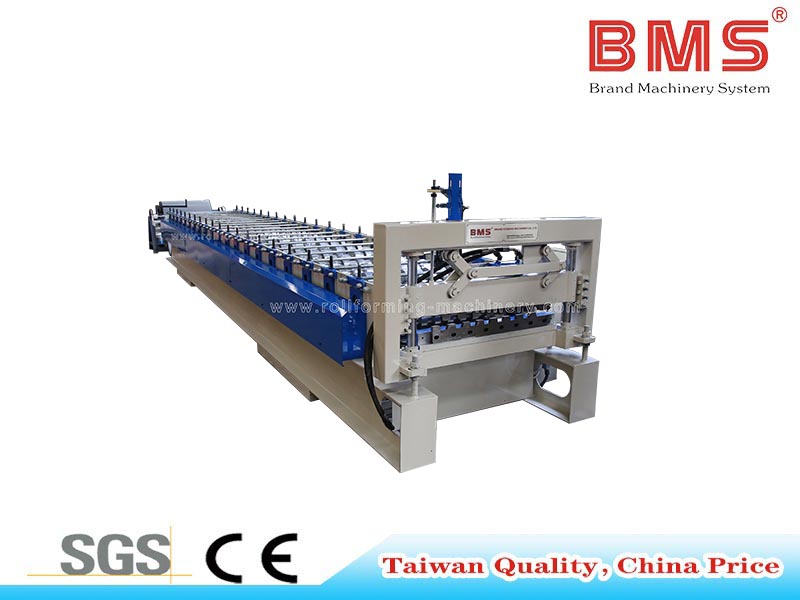

Molino de máquina principal
Equipado con un robusto marco H400 y paredes laterales de 18 mm para eliminar la vibración, lo que proporciona una plataforma altamente estable para el perfilado de alta velocidad.
Post-cortador
Utiliza un potente motor hidráulico de 3 KW para realizar cortes limpios y sin rebabas que combinan perfectamente con el perfil específico del panel de pared.

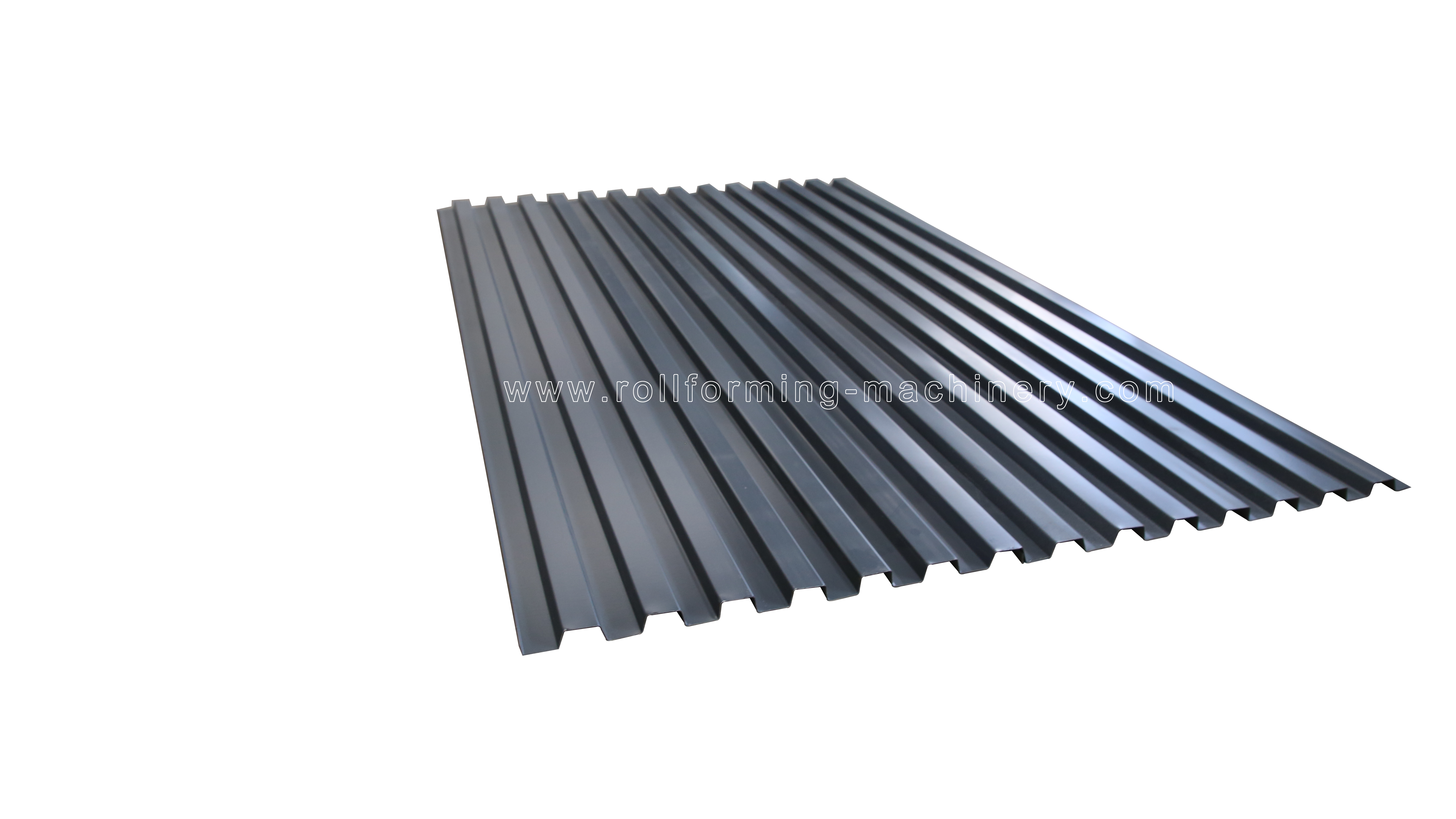

Productos producidos por máquina
Los paneles de revestimiento de paredes terminados exhiben superficies impecables, bordes entrelazados precisos y una integridad estructural sin concesiones. Estos paneles de alta precisión cumplen con estrictos estándares de construcción y están listos para su uso inmediato, lo que refleja las capacidades superiores de conformado de la máquina YX24-90-630.
Detalles completos del equipo
Explore la artesanía detallada y el diseño robusto de nuestra maquinaria perfiladora. Desde marcos de alta resistencia hasta sistemas de control eléctrico precisos, cada aspecto está diseñado para ofrecer un rendimiento confiable y menores costos de mantenimiento a largo plazo para sus instalaciones de fabricación.
Caso
La máquina perfiladora de paneles de revestimiento de paredes de alta precisión YX24-90-630 está diseñada para ofrecer productos terminados de calidad superior que cumplen con estrictos estándares de construcción. Los paneles producidos exhiben una precisión dimensional exacta, perfiles consistentes y un acabado superficial impecable. Este alto nivel de precisión garantiza que los paneles de revestimiento de paredes terminados ofrezcan una excelente integridad estructural y una resistencia confiable a la intemperie. Para los contratistas y constructores, estos paneles formados con precisión significan un entrelazado perfecto durante la instalación en el sitio, lo que reduce significativamente el tiempo de mano de obra y minimiza el desperdicio de material. La calidad constante del resultado se traduce directamente en un flujo de trabajo de construcción más eficiente y menores costos generales del proyecto.
Producto terminado con máquina de formación de rollo de puerta de obturación
Gracias a su durabilidad y atractivo estético, los paneles de revestimiento de paredes fabricados con este equipo se utilizan ampliamente en una amplia gama de proyectos arquitectónicos y de construcción. Los casos de aplicación típicos incluyen fachadas exteriores de grandes almacenes industriales, complejos comerciales, instalaciones agrícolas y edificios residenciales modernos. El rendimiento robusto de la superficie proporciona una protección duradera contra elementos ambientales hostiles, mientras que la apariencia limpia y profesional mejora el valor visual de las estructuras. Al proporcionar soluciones de revestimiento confiables y visualmente atractivas, estos productos terminados brindan valor a largo plazo y seguridad estructural para los propietarios y promotores inmobiliarios.
