Máquina formadora de rollos de plataforma de acero de 1,5 a 2,5 mm

Compartir con:

Máquina formadora de rollos de plataforma de acero de 1,5 a 2,5 mm

Menor necesidad de hormigón o sin hormigón como plataforma de acero.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
YX40-200
Marca del producto:
BMS

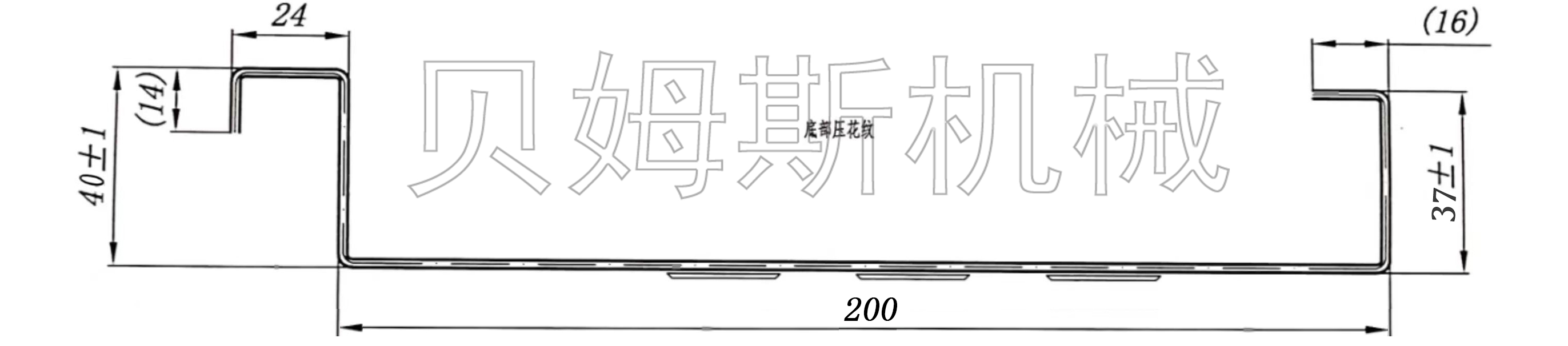

Perfil

83d58901d4e90f7440455ec3e0065e53

Descripción del Producto

Material	Material aplicable	Hoja galvanizada
	Espesor del material	1,5-2,5 mm
	Con límite elástico	Q235
Bobina	Ancho de alimentación	312 mm
	Rango de ID de bobina	508 mm ± 30 mm
	Capacidad	Máx.5 toneladas.
Máquina	Bastidor de base	Acero tipo H350 mediante soldadura.
	Grosor de la pared lateral	Q235 t18mm
	Material del rodillo	Acero para rodamientos GCr15 (= acero EN31), mecanizado con precisión, recubierto de cromo duro
	Estación de rodillos	16 pasos para formar
	Diámetro del eje	ф75mm, procesamiento de alta frecuencia
Cortador	Dureza	Tratamiento térmico a HRC58-62 grados.
Cortador	Tolerancia de corte	≤±1mm
Fuerza	Manera de conducir	Transmisión de engranajes/piñones
	Motor principal	15KW, Control de velocidad de frecuencia
	Motor de bomba para cortadora	4kW
Sistema de control PLC	Inversor	Shihlin
	Pantalla táctil	WEINVIEW (marca de Taiwán)
	Codificador	KOYO (marca japonesa) u OMRON (marca japonesa)
	Control del voltaje	24V

Características

1.La plataforma de acero delgada producida (0,4-1,2 mm) puede consumir menos concreto y el soporte de apuntalamiento, por lo tanto, ahorra material de construcción, el diseño de la parte inferior es estéticamente agradable y ahorra materiales costosos para la decoración.Si se actualiza la máquina para que funcione con material de espesor de 1,5 a 3 mm, la plataforma de acero producida se puede utilizar como plataformas logísticas de acero con altos requisitos de planitud (no más de 3 mm para cumplir con la escena de trabajo del robot móvil inteligente AGV/IGV).

2. Costillas verticales opcionales o estampado general de red para aumentar la resistencia.

3. El rodillo se templa después de un mecanizado fino con acero para rodamientos GCr15, y cromado duro para una larga vida útil de más de 10 años.

4.Apilador automático opcional, mejora la eficiencia laboral, ahorra costos laborales. y ayudarle a mejorar su ventaja competitiva.

Flujo de trabajo

Desenrollador hidráulico 5T → Dispositivo de precortado manual → Dispositivo de guía de alimentación → Sistema de perfilado → Dispositivo de corte posterior hidráulico → Estante de salida

056T6YSR%8K1K)FZVY

Técnico especificaciónns

1) 5T Desenrollador hidráulico: un juego

Contracción y parada del diámetro interno de la bobina de acero del control hidráulico

Alimentación automática y dispositivo de parada automática

Ancho máximo de alimentación: 650 mm

Motor de bomba de aceite:2,2 KW

Capacidad:Máximo 5 toneladas

20220530152802_68265

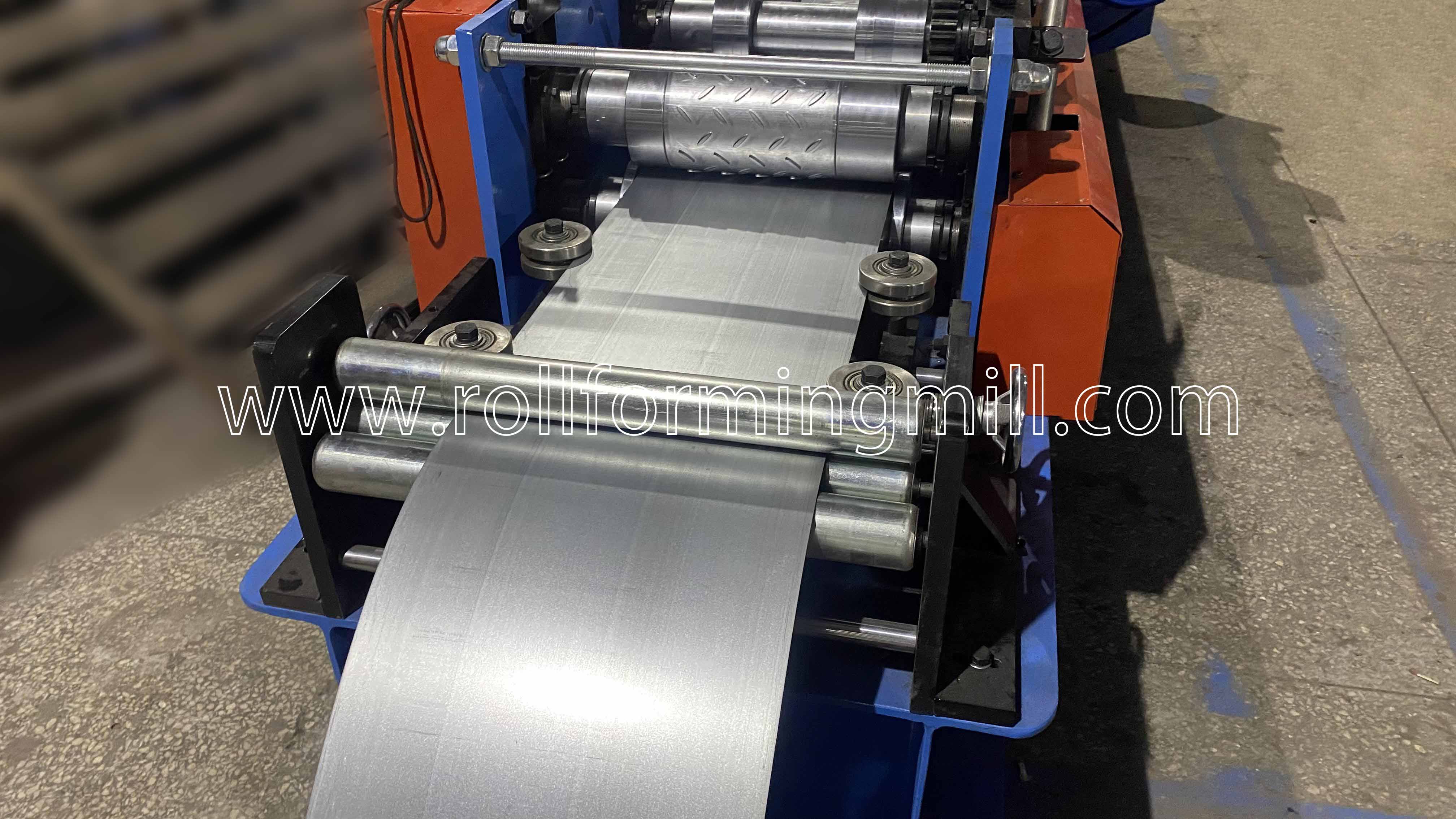

2) Precortador

Marca: BMS Original: Porcelana

Con guía de material de alimentación, evite desperdiciar material

2023_02_11_16_42_IMG_6992

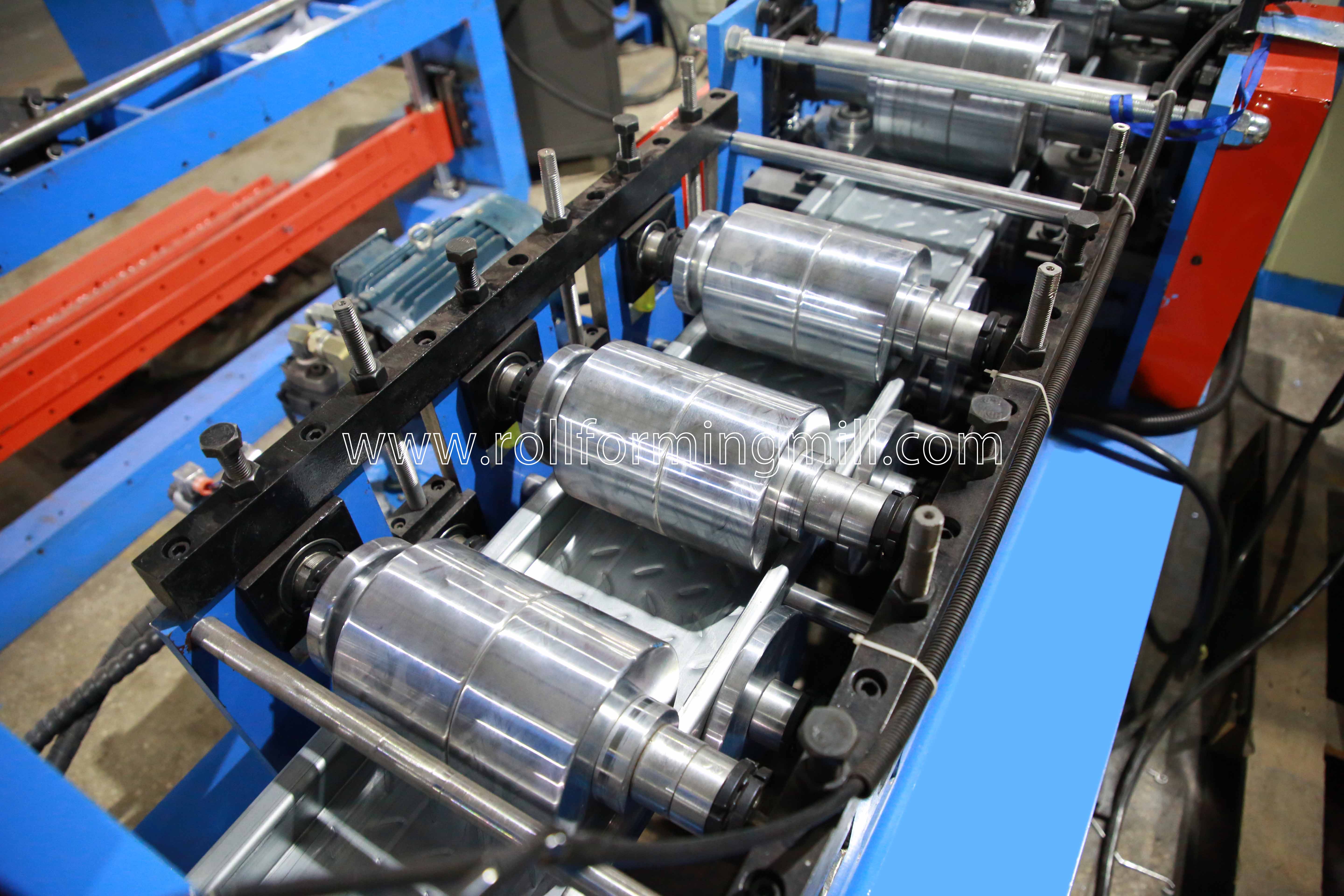

3) Máquina principal

Rodillos fabricados con alta calidad. Acero para rodamientos GCr15(=acero EN31), mecanizado con precisión, recubierto de cromo duro.

Ejes fabricados en acero 45#, templado y revenido, cromo duro

Estructura del cuerpo hecha de 350#H tipo acero mediante soldadura

Velocidad de formación real: 15-20 m/min

016A5260

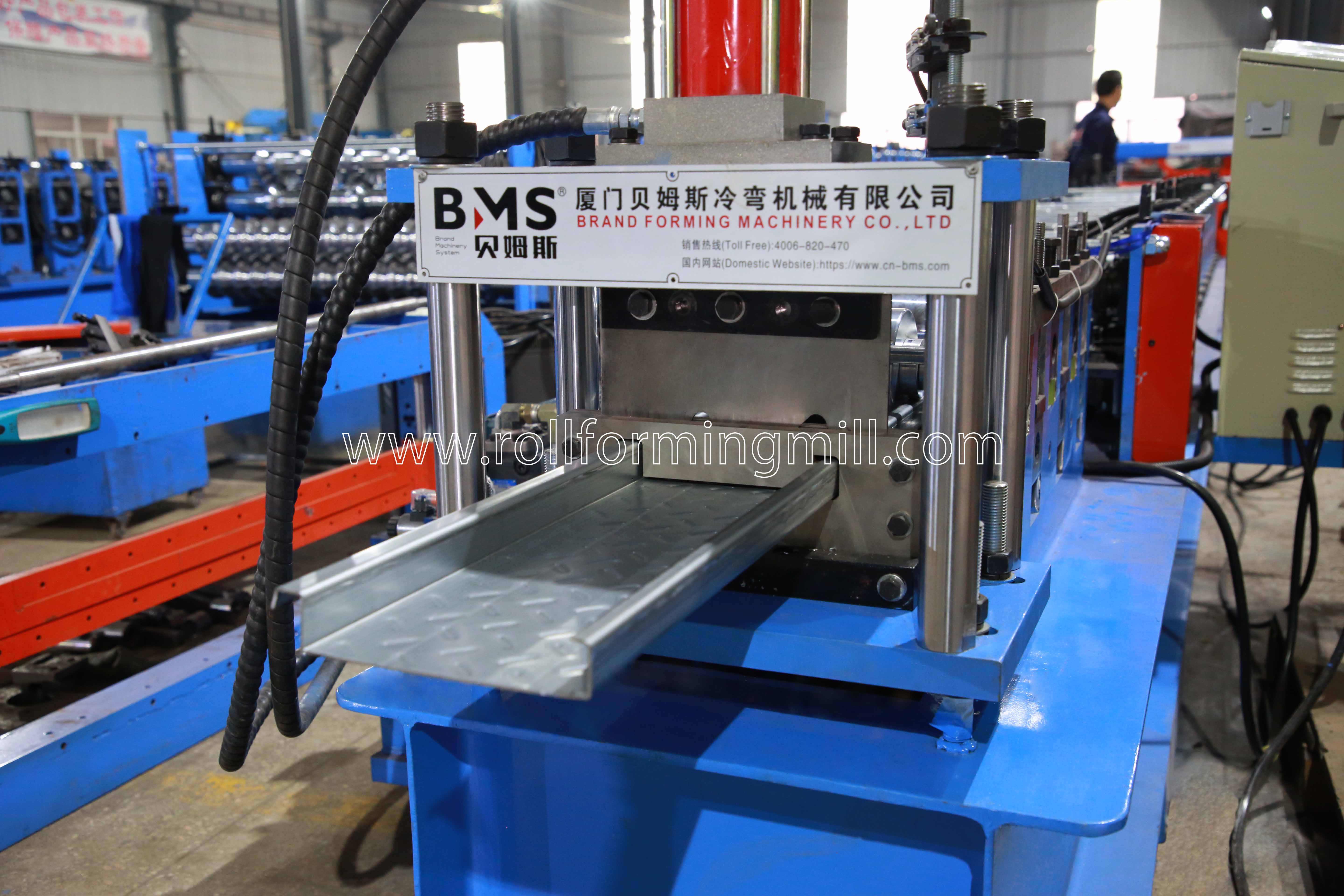

4) Hidráulico Cortador de postes

Publicar para cortar, detener el corte, tipo de diseño de cuchilla de corte de dos piezas
Motor hidraulico:4kW;Presión de corte:0-16Mpa
Material de la herramienta de corte:Cr12MoV(= Acero SKD11),Tratamiento térmico según HRC58-62

Con al menos un millón de veces de vida recortada
La potencia de corte la proporciona la estación hidráulica del motor principal

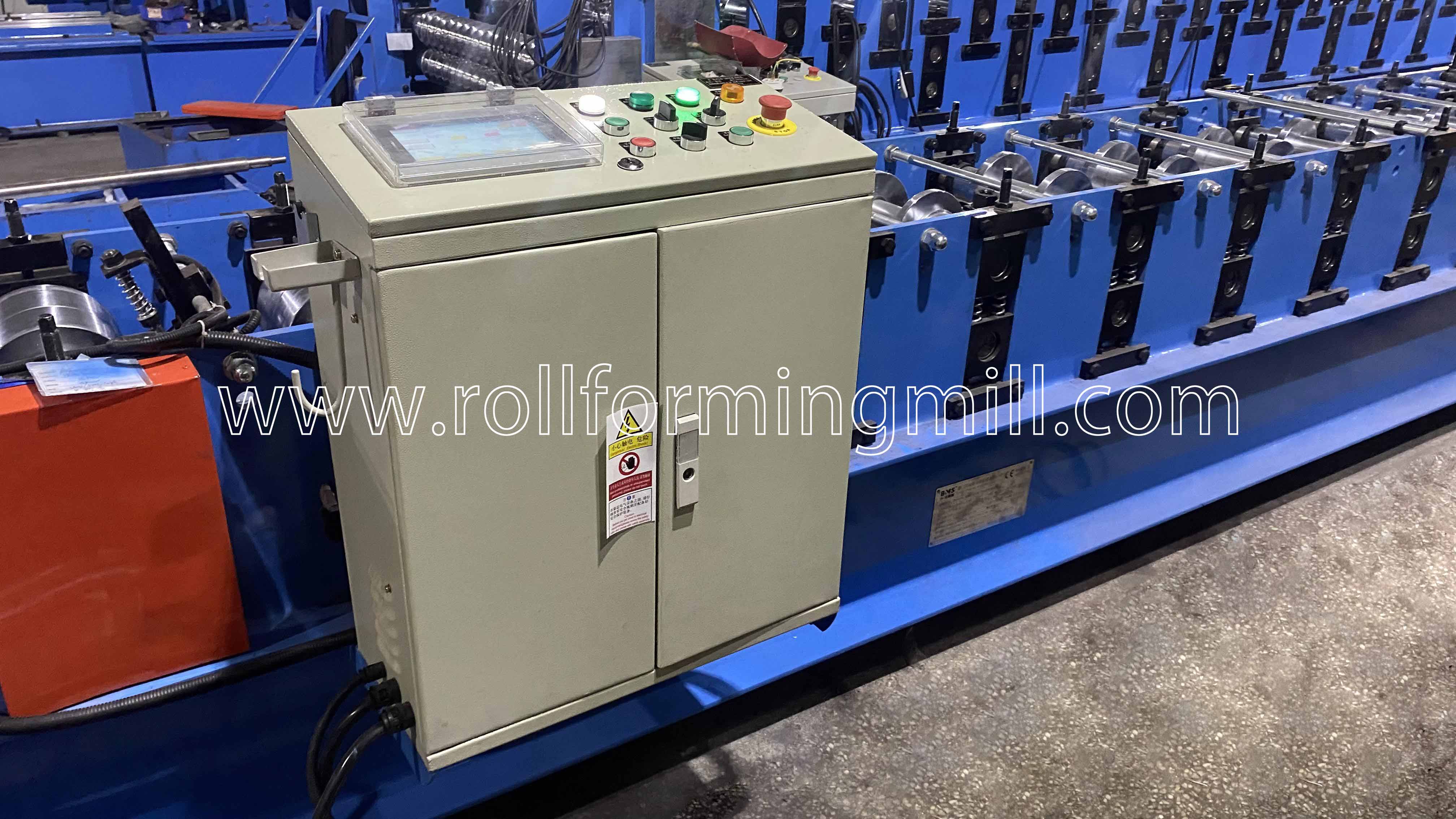

5) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

2023_02_11_16_45_IMG_7019

6) Estante de salida:Tres Unidades

20200316171137_19269

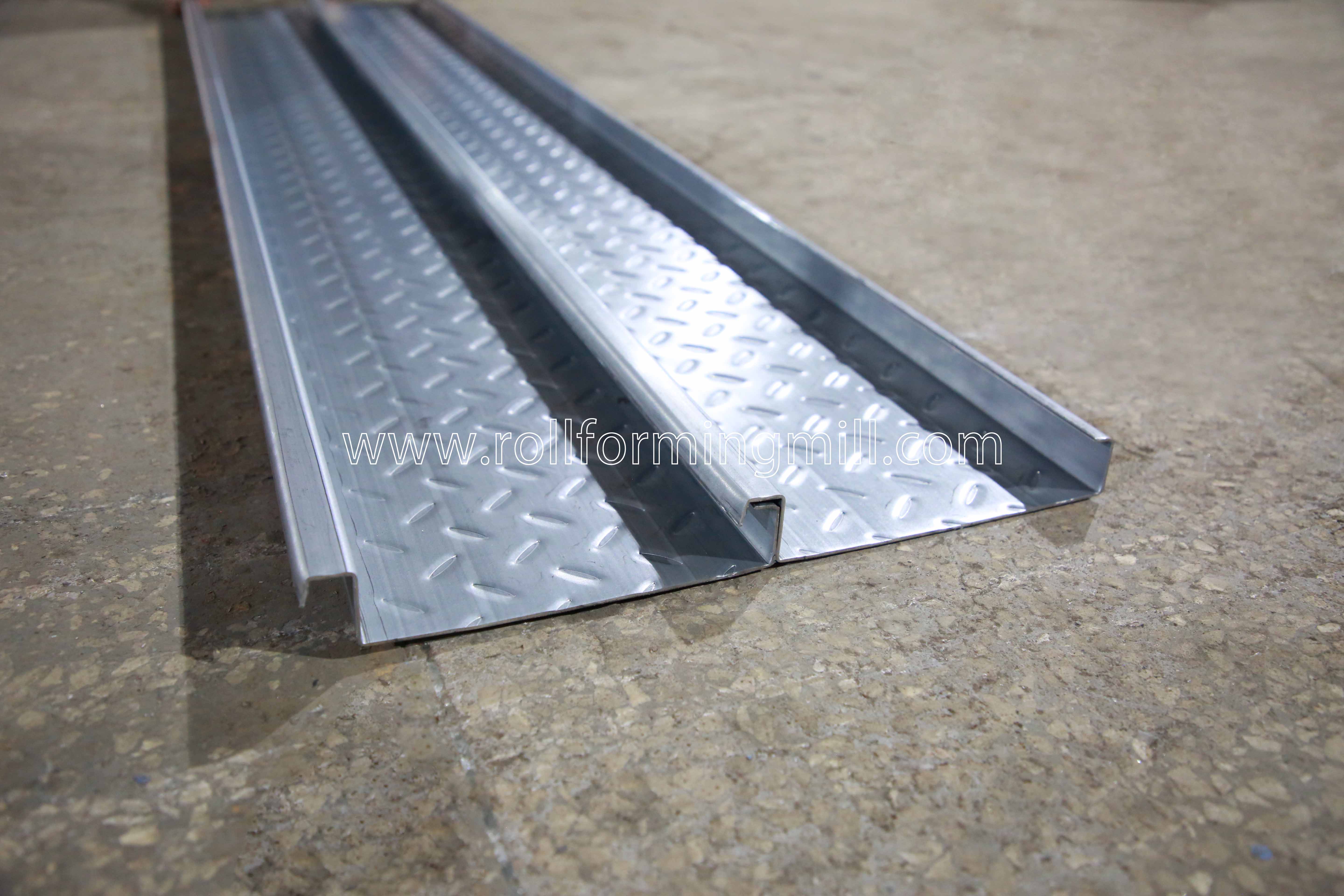

7) Presentación del producto

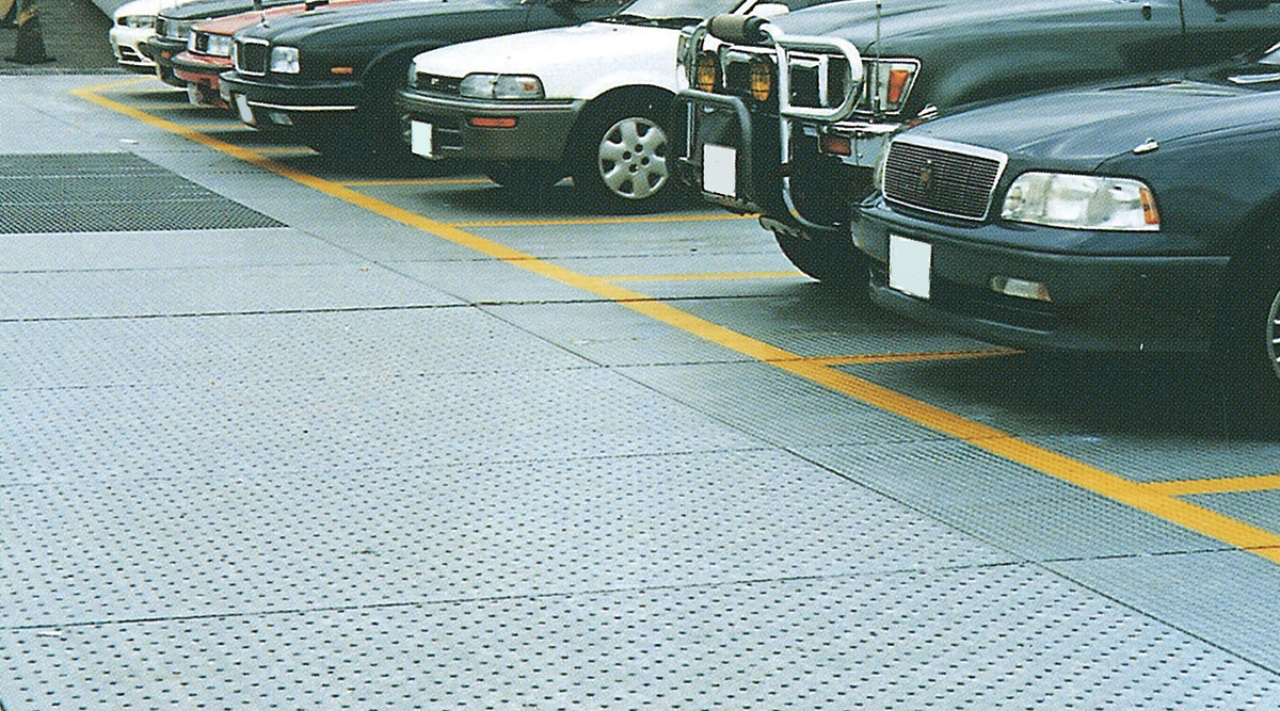

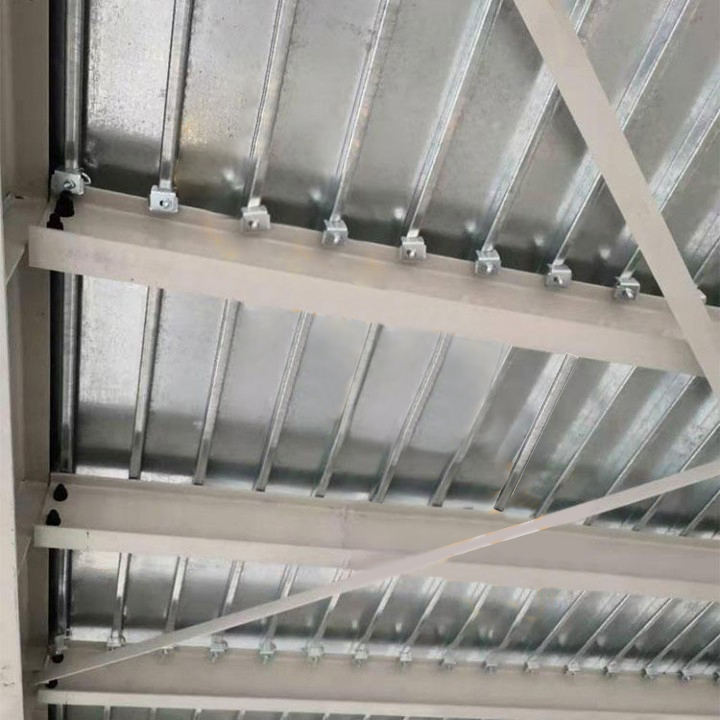

Caso de aplicación

70785c88943e7502c70abe8bec273d271

be8ca740e36dc210ab1a6e4396415114

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Servicio postventa

1. El la garantía es 24 meses después de que el cliente reciba la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con costo adicional.
