Máquina automática de paneles lineales de revestimiento metálico para materiales de construcción

Descripción general del producto y detalles rápidos

Invertir en la máquina automática de paneles lineales para revestimiento metálico transforma sus capacidades de producción al incorporar la fabricación interna. Este movimiento estratégico elimina costosos márgenes intermediarios y reduce significativamente las tarifas exorbitantes asociadas con el transporte de materiales de revestimiento voluminosos y terminados. Al reducir el coste total por metro cuadrado de sus materiales de construcción, este equipo garantiza un rápido retorno de la inversión. Diseñado para profesionales de la construcción y fabricantes independientes, el sistema proporciona un nivel incomparable de independencia operativa. Inmediatamente notará la construcción sólida de calidad industrial de la maquinaria, diseñada para soportar el funcionamiento diario continuo manteniendo tolerancias exactas. Ya sea que esté ampliando sus ofertas de revestimiento arquitectónico o optimizando la generación de paneles específicos para un sitio, esta máquina ofrece un rendimiento consistente y confiable que mejora directamente los márgenes de su proyecto y su ventaja competitiva en el mercado de la construcción.

Perfil y estándares de ingeniería

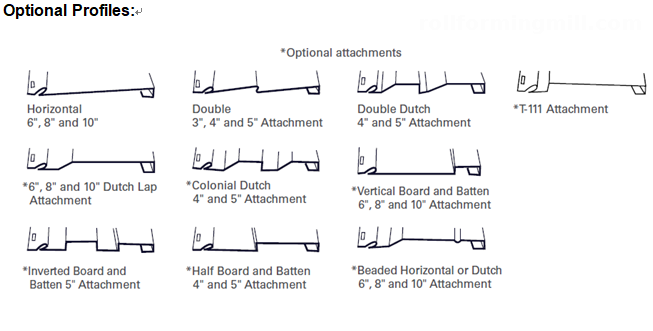

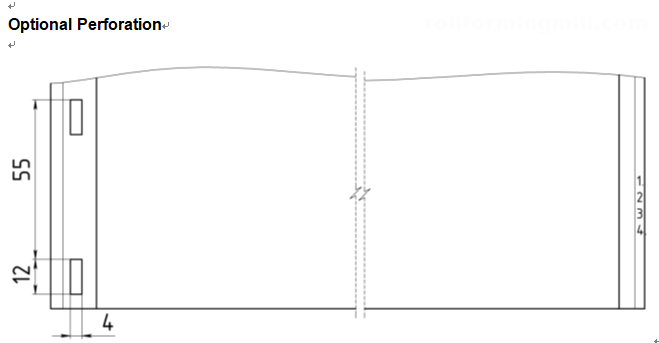

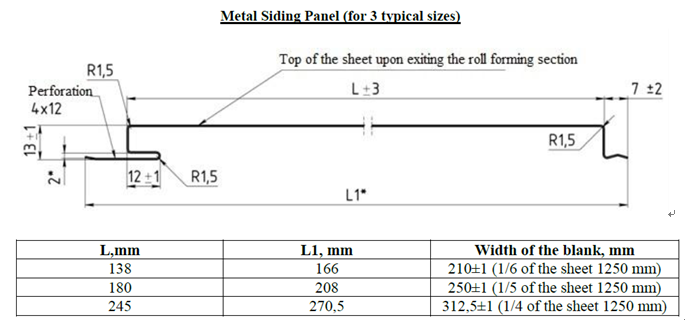

Comprender la geometría precisa de su revestimiento metálico es crucial para una integración arquitectónica perfecta. Los dibujos de perfil a continuación ilustran los exigentes estándares que logra esta máquina de paneles lineales. Cada curva, entrelazado y superficie plana se forma con meticulosa atención al detalle, lo que garantiza que el revestimiento final encaje perfectamente en el lugar de trabajo. Proporcionamos estándares de ingeniería integrales y pautas rigurosas de prueba de materias primas para garantizar que su producción cumpla o supere los estrictos códigos de construcción. Cuando pasa los dedos por el borde de un panel terminado, sentirá el acabado suave y consistente sin distorsiones. Este nivel de control de calidad no sólo eleva el atractivo estético del exterior del edificio sino que también fortalece la integridad estructural contra las duras condiciones climáticas, ofreciendo tranquilidad para aplicaciones residenciales y comerciales de alto nivel.

Flujo de trabajo automatizado

La eficiencia y la reducción de residuos son el núcleo del flujo de trabajo automatizado de esta máquina. El proceso comienza sin problemas en el desenrollador y pasa sin problemas a través del dispositivo guía de alimentación hasta el laminador principal de perfilado. Aquí, el metal se moldea gradualmente a través de múltiples pasos antes de llegar al cortador hidráulico, impulsado por un robusto sistema hidráulico y gobernado por un sistema PLC inteligente, que finalmente descansa sobre los bastidores de salida dobles. Esta secuencia altamente sincronizada, impulsada por ingeniería de precisión, garantiza que cada panel se corte a la longitud exacta requerida. Al producir materiales bajo demanda, se eliminan eficazmente los errores de instalación comunes y el costoso desperdicio de material que normalmente se produce con los paneles precortados. El zumbido rítmico y constante de los rodillos formadores y el chasquido limpio y nítido de la cizalla hidráulica reflejan un proceso de fabricación optimizado para un rendimiento máximo y un tiempo de inactividad mínimo.

Desenrollador → Dispositivo de guía de alimentación → Molino perfilador principal → Cortador hidráulico → Sistema hidráulico → Sistema PLC → Estante de salida*2

Pantalla de componentes de la máquina

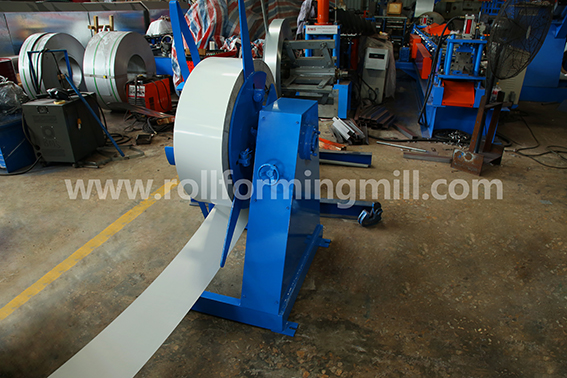

1) Desenrollador:

• Desenrollador manual: un juego
• Sin alimentación, controla manualmente la contracción del orificio interno de la bobina de acero y la parada
• Máx. ancho de alimentación: 500 mm , rango de identificación de la bobina 470 mm ± 30 mm
• Capacidad: máx. 3 toneladas

El desbobinador manual sirve como punto de partida fiable para su línea de producción continua. Diseñado como una unidad sin alimentación, permite a los operadores controlar manualmente la contracción del orificio interior de la bobina de acero y detener de forma segura la alimentación cuando sea necesario. Para garantizar que su equipo maximice el potencial de este componente, brindamos capacitación operativa integral y guías de mantenimiento diario. Este soporte proactivo reduce drásticamente los tiempos de manipulación manual y elimina riesgos de tiempo de inactividad inesperados, manteniendo su programa de producción en marcha. Los operadores apreciarán la retroalimentación mecánica directa al bloquear la bobina en su lugar, lo que garantiza una alimentación estable y centrada que evita que el material se desvíe durante las etapas iniciales cruciales del perfilado.

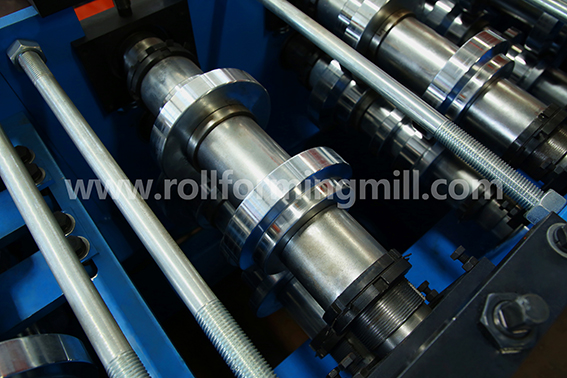

2) Molino perfilador

Estructura de la carrocería fabricada con acero tipo H450 mediante soldadura
Espesor de la pared lateral: Q235 t18 mm ;
Ejes fabricados con acero 45# , Diámetro del eje: φ70 mm
Transmisión por engranaje y cadena de aproximadamente 16 pasos para formar.
Velocidad de formación: 12-15 m/min ;
Motor principal: 5,5 KW ; Cadena: ZIQIANG
Todos los pernos roscados con grado 8.8 (las fábricas baratas usan grado bajo 4.8) para garantizar una fijación firme de la estructura de la máquina y una larga vida útil durante el funcionamiento prolongado de la máquina.

El núcleo de la extrema durabilidad de este equipo reside en el laminador principal. Construido con un bastidor de carrocería soldado de acero tipo H450 de alta resistencia y paredes laterales Q235 de 18 mm, ofrece una base inquebrantable. El proceso de formación es impulsado por robustos ejes de acero 45# con un diámetro sustancial de φ70 mm, que avanza a través de un sistema de transmisión por cadena y engranajes de 16 pasos. Operando a una velocidad rápida de 12-15 m/min, impulsado por un motor principal de 5,5 KW y cadenas ZIQIANG confiables, maneja demandas de gran volumen sin esfuerzo. Utilizamos exclusivamente pernos roscados de alta resistencia de grado 8.8 para asegurar firmemente toda la estructura. Este enfoque intransigente en la selección de materiales garantiza una estabilidad excepcional y un ciclo de vida prolongado, incluso en condiciones de fabricación continua y de alta carga.

3) Cortador hidráulico

Poste para cortar, parada para cortar, dos piezas Tipo de diseño de cuchilla de corte
Motor hidráulico: 4 KW , presión de corte: 0-16 Mpa
Material de la herramienta de corte: Cr12MoV (= acero SKD11)
Con al menos un millón de veces de vida útil de corte, tratamiento térmico HRC58-62

El acabado de precisión se logra mediante el avanzado postcortador hidráulico, que presenta un sofisticado diseño de cuchilla de corte de dos piezas que detiene la línea momentáneamente para lograr un corte impecable. Impulsado por un motor hidráulico exclusivo de 4 KW que proporciona una presión de corte de 0 a 16 Mpa, corta metal con autoridad sin esfuerzo. La herramienta de corte en sí está forjada con Cr12MoV de primera calidad y tratada térmicamente hasta alcanzar una dureza de HRC58-62. Esta metalurgia excepcional garantiza al menos un millón de ciclos de corte, manteniendo un borde afilado que deja los extremos del panel completamente libres de rebabas. El sonido distintivo y potente del mecanismo de corte hidráulico es un testimonio de su fuerza de grado industrial, lo que garantiza que cada panel esté listo para su instalación nada más sacarlo del bastidor de salida.

Caso de aplicación del producto

La versatilidad de los paneles producidos por esta máquina de paneles lineal abre una amplia gama de oportunidades de expansión comercial. Estos precisos perfiles de revestimiento metálico son ideales para revestir viviendas residenciales modernas, complejos comerciales de gran tamaño e instalaciones industriales resistentes. Al tener la capacidad de producir paneles de longitud personalizada según demanda, los contratistas de construcción pueden asumir con flexibilidad proyectos de diferentes escalas sin preocuparse por retrasos en la cadena de suministro. El acabado elegante y resistente a la intemperie del revestimiento proporciona a arquitectos y constructores una solución exterior de primera calidad que mejora tanto la eficiencia energética como el atractivo visual. Ya sea mejorando el escaparate de una tienda minorista local o sellando un almacén enorme, esta máquina permite que su operación entregue materiales de construcción de primer nivel directamente al sitio.

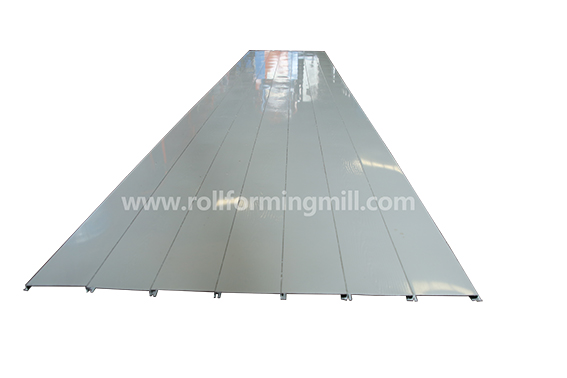

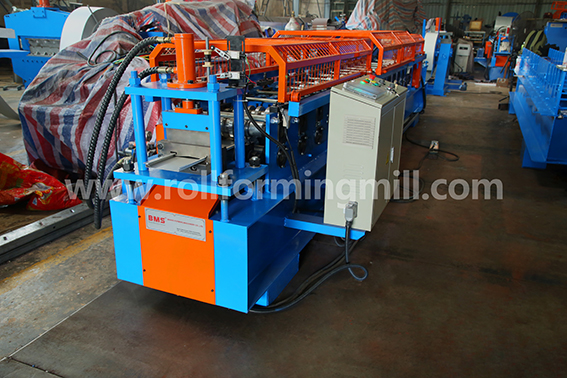

Productos producidos a máquina y escaparate detallado

El resultado final es un testimonio de la ingeniería superior de la máquina: paneles de revestimiento metálicos nítidos, limpios y estructuralmente sólidos. Cada pieza refleja los altos estándares requeridos en el competitivo mercado actual de materiales de construcción. Con una integridad superficial constante y bordes entrelazados precisos, estos paneles garantizan una fachada hermética y visualmente impresionante para cualquier edificio. Al revisar las vitrinas detalladas de productos y los primeros planos de maquinaria a continuación, observe la sólida calidad de construcción y los refinados toques finales que hacen de este equipo un activo duradero para su instalación de producción. Nuestro compromiso con su éxito se extiende más allá de la máquina misma, brindando la confianza operativa necesaria para dominar su mercado local de revestimientos.
