Máquina perfiladora de vigas de piso de acero

Compartir con:

Máquina perfiladora de vigas de piso de acero

1 máquina para perfil C y perfil U segmentado, con diseño de casete de cambio rápido

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
C&U140-300
Marca del producto:
BMS

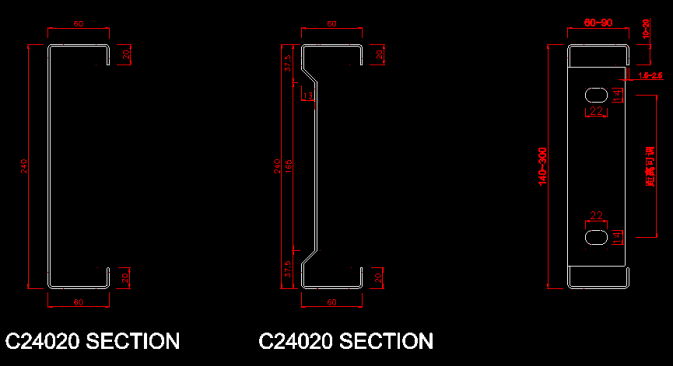

Perfil

dibujo de perfil

Descripción del Producto

Material	Material aplicable	Chapa galvanizada
	Espesor del material	1,5-2,5 mm
	Con límite elástico	550Mpa
Máquina	Marco base	acero H
	Grosor de la pared lateral	Estructura independiente europea δ50
	Material del rodillo	Cr12 con tratamiento térmico
	Estación de rodillos	22 pasos para formar
	Diámetro del eje	ф75mm, procesamiento de alta frecuencia
Fuerza	Manera de conducir	Transmisión de engranajes/piñones
Fuerza	motor principal	18,5 KW, control de velocidad de frecuencia
Sistema de control PLC	Inversor	computadora industrial
	Pantalla táctil
	Codificador
	Voltaje de control	24V

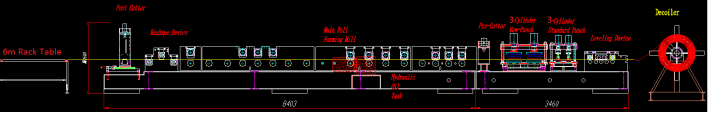

Flujo de trabajo

Desenrollador → Dispositivo de alimentación y nivelación → Dispositivo hidráulico de precorte y punzonado → Sistema de conformado por laminación → Postcorte hidráulico → Marco de soporte del producto

flujo de trabajo

Técnico Presupuesto

1) Desenrollador hidráulico:un juego

Controle automáticamente la contracción y parada del orificio interior de la bobina de acero,

Con armario de control eléctrico.

Máx. ancho de alimentación: 600 mm, Rango de ID de bobina: 470 – 560 mm.

Capacidad máxima: 5 toneladas, sin potencia de alimentación, motor hidráulico: 2,2 KW

Desenrollador hidráulico

2) Máquina principal

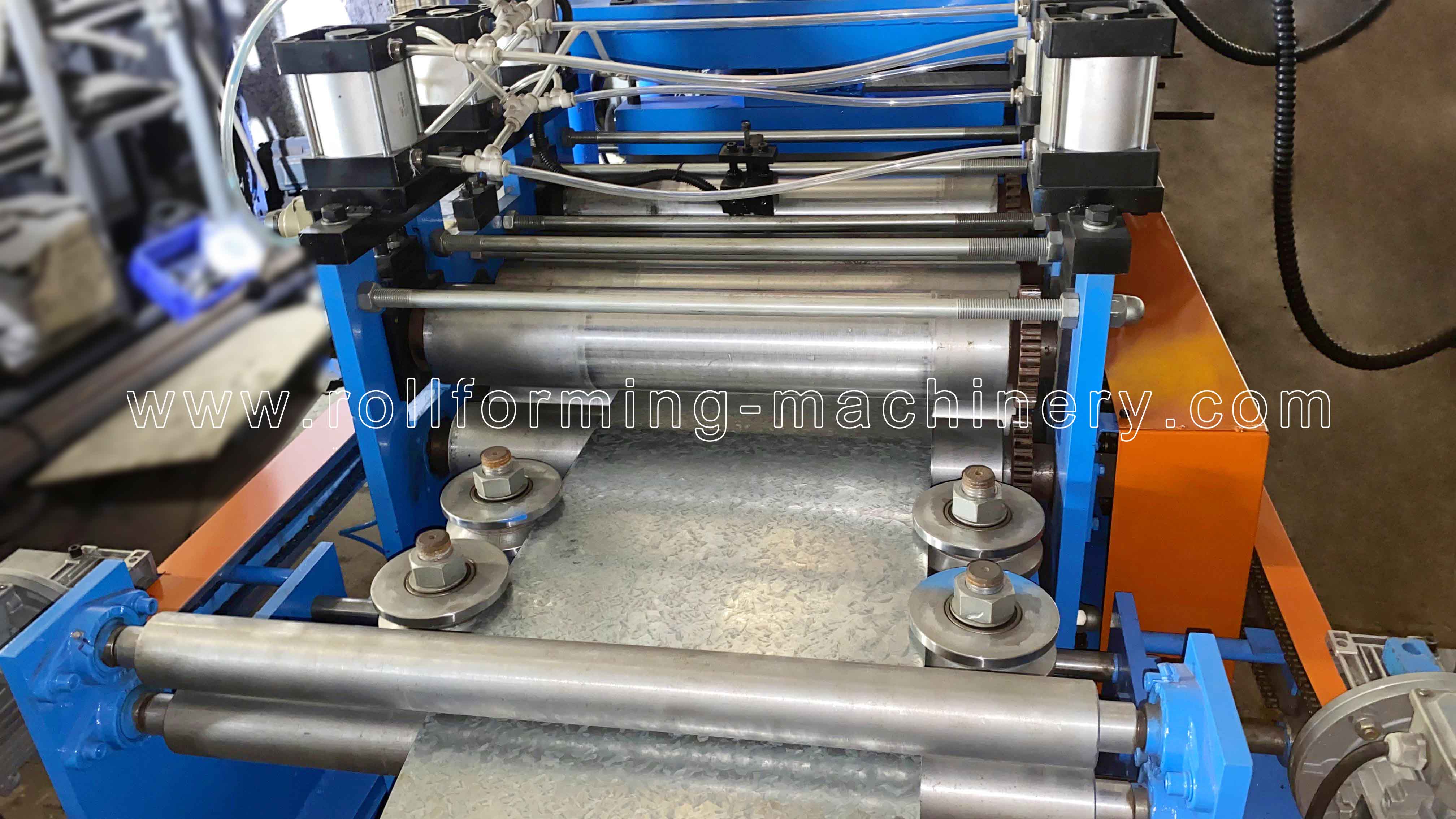

Con guía de alimentación de material y 5 rodillos (2 rodillos superiores y 3 rodillos inferiores) para enderezar y nivelar.

Dispositivo de nivelación

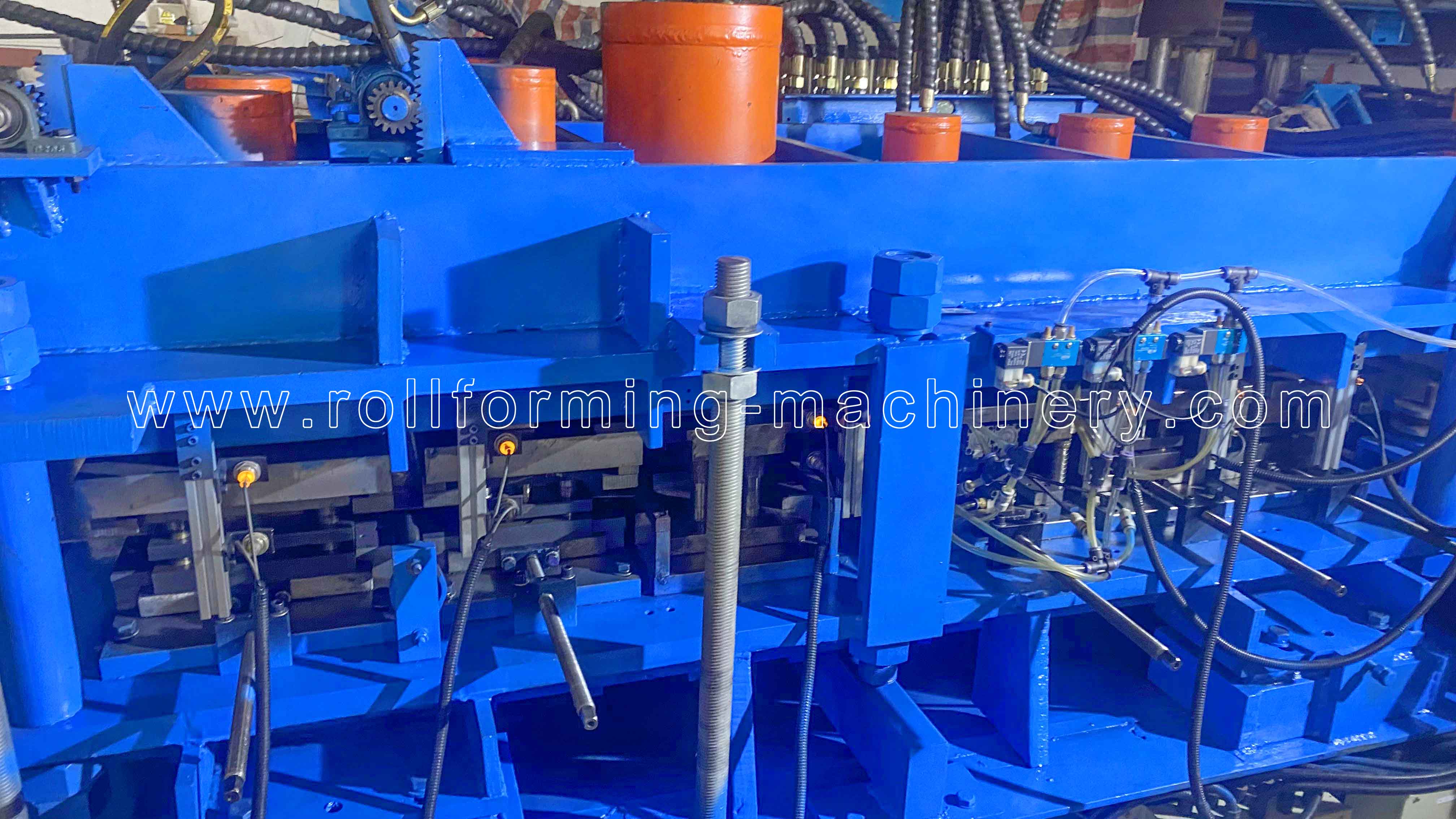

con dispositivo de perforación, Material del troquel: acero D2, tratamiento térmico

2024_04_17_15_49_IMG_5200

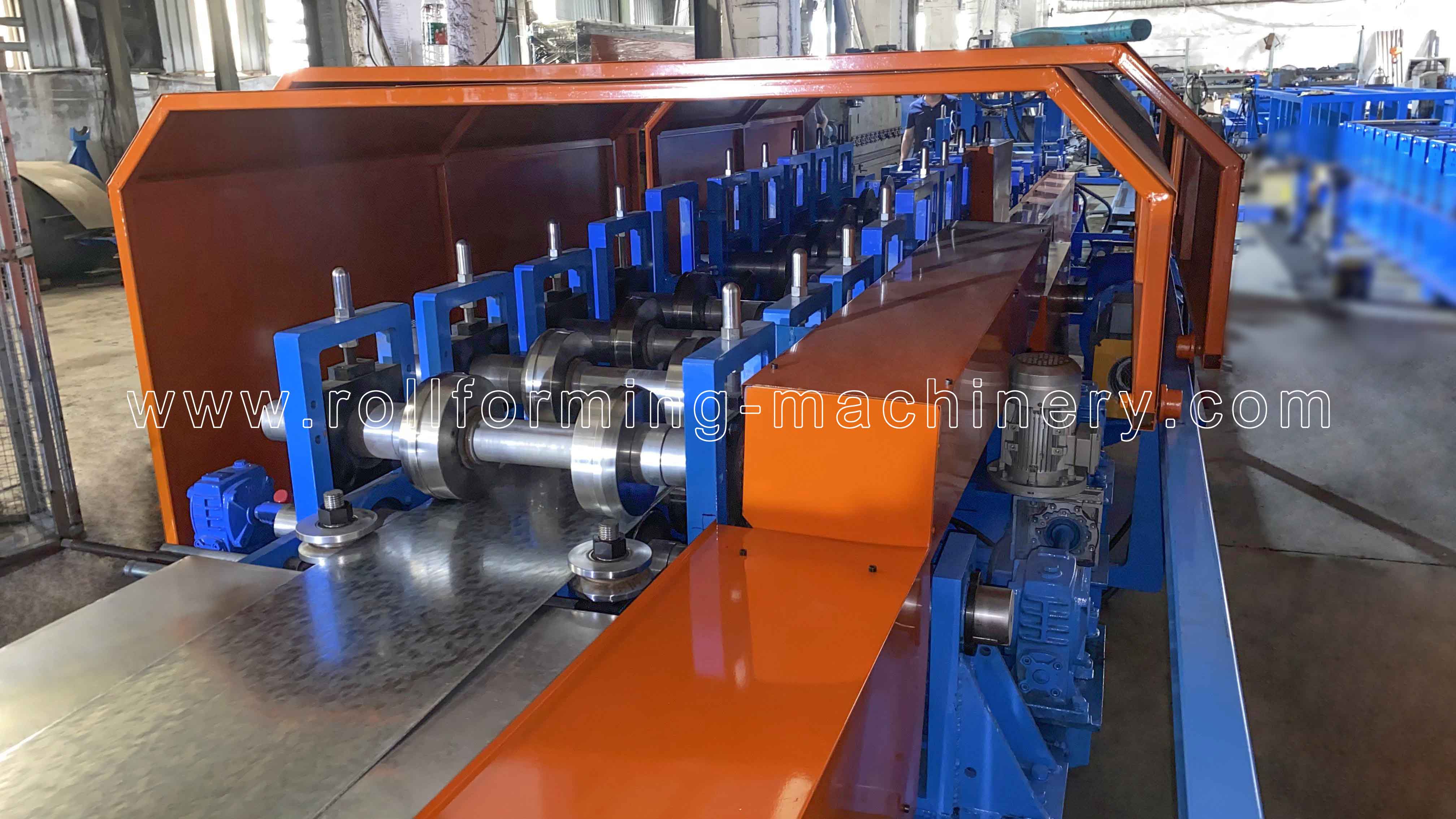

Rodillos fabricados de Cr12 con tratamiento térmico

Conducción de motor, transmisión por cadena de engranajes, aproximadamente 22 pasospara formar

Motor principal =18,5 KW, Control de velocidad de frecuencia

Velocidad de producción aprox. 12-15m/minuto

Rodillo

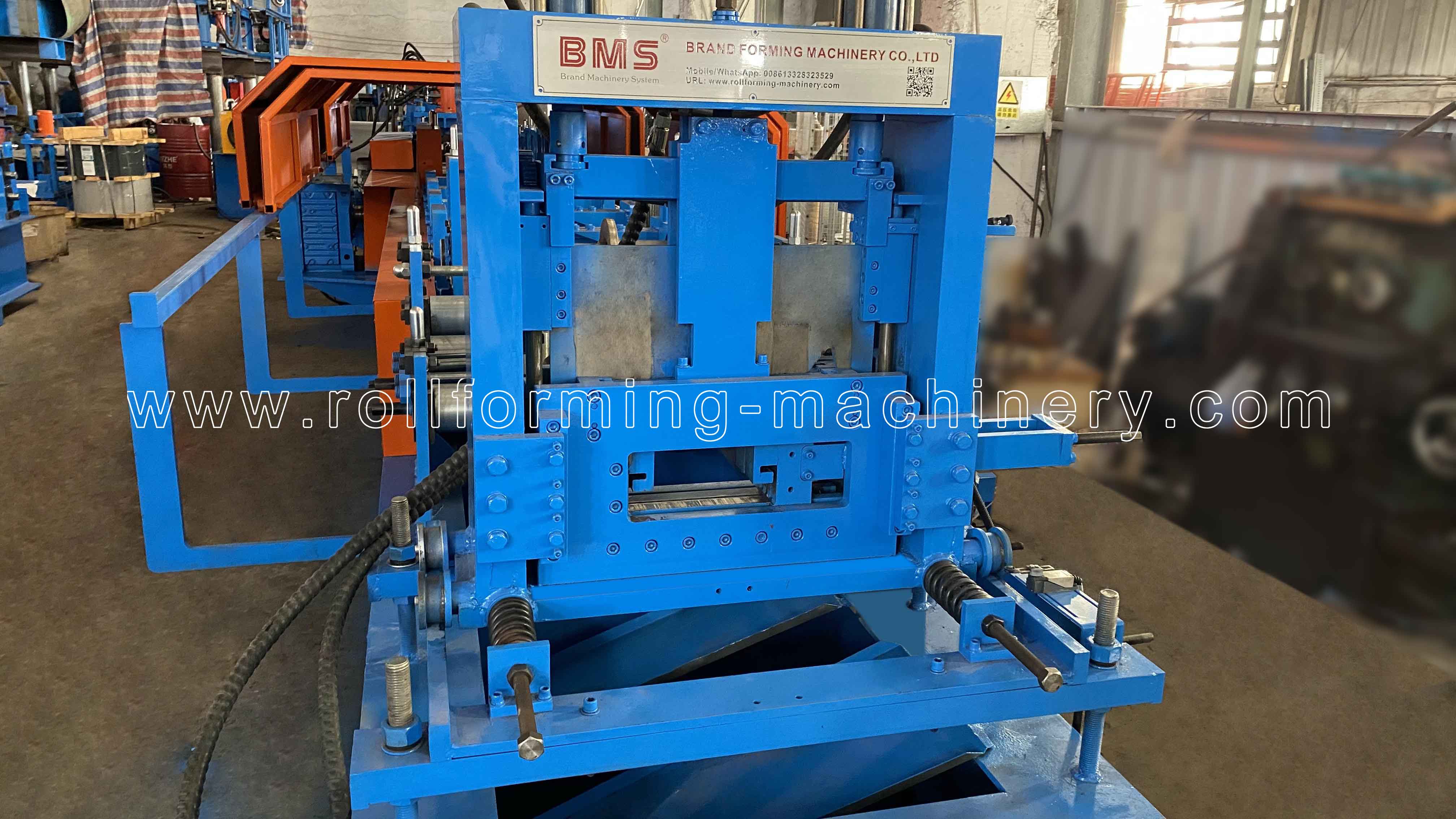

3) Poste Hidráulico Dispositivo de corte

Prepunzonado y precortado, utiliza el mismo sistema hidráulico.

Motor hidráulico: 18,5 KW, Rango de presión hidráulica: 16Mpa

cortador de postes

4) Sistema de control por computadora

Descripción: Puede programar los datos de producción (lote, pieza, posición de punzonado y cantidad de perforaciones) en la oficina y luego usar una memoria USB para copiar a la computadora sistema, ejecute la máquina con sistema de control PLC, operación con pantalla táctil de 10 pulgadas, con conector USB, la precisión se controla dentro de ± 0,5 mm,

computadora

5) Estante de salida

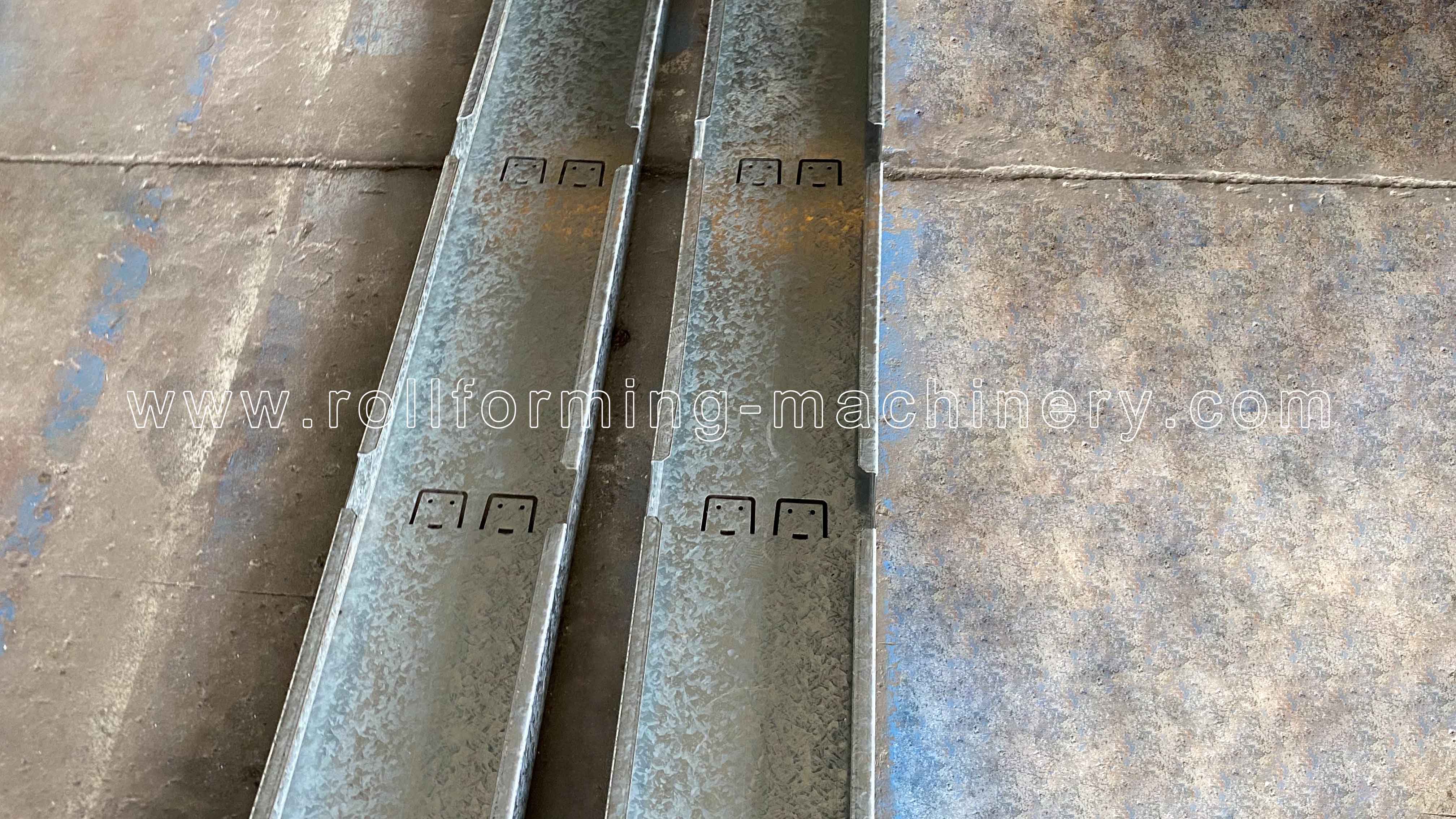

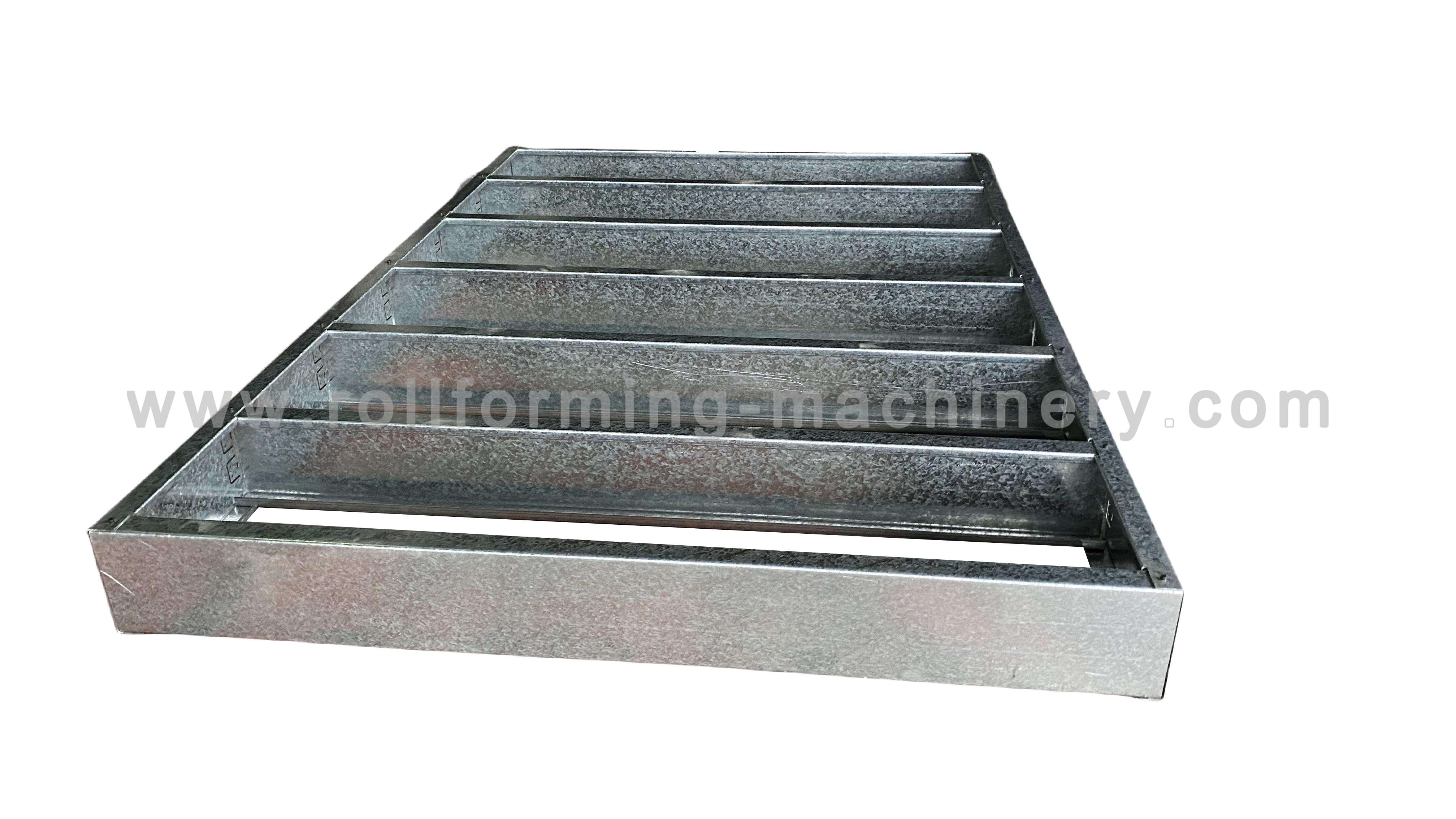

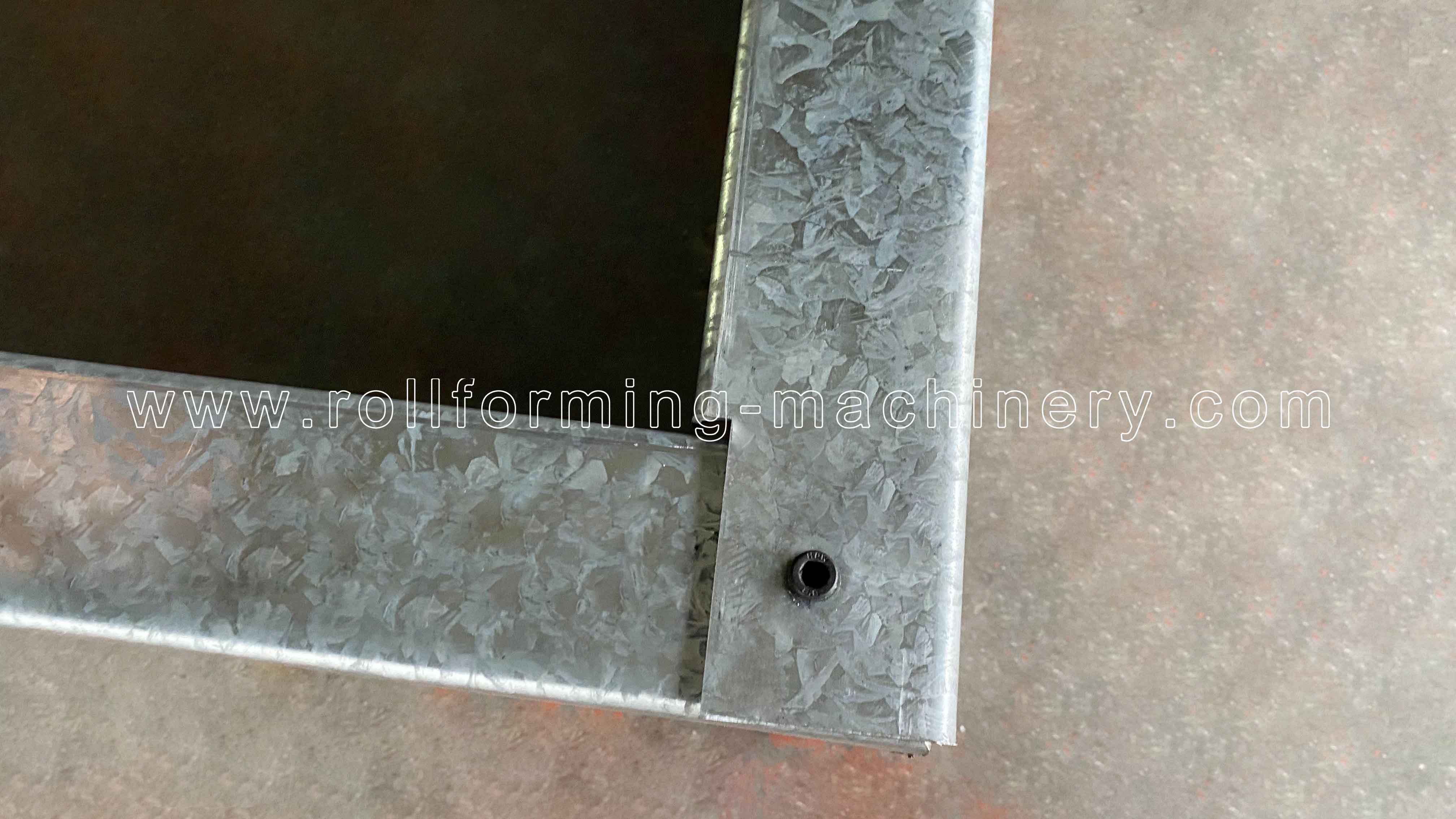

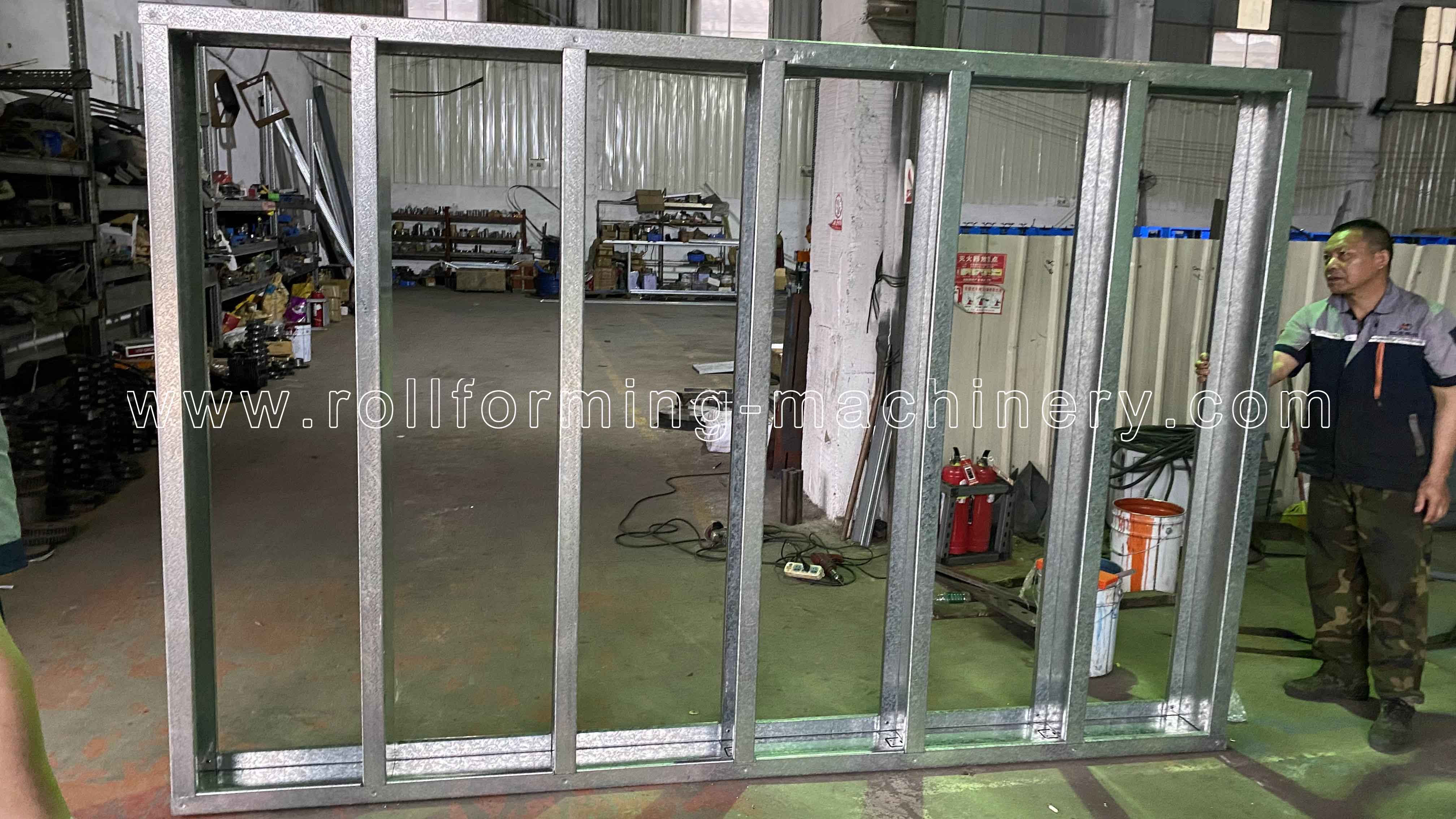

6) Mostrar productos

mostrar productos

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Servicio postventa

1. El la garantía es 24 meses después de que el cliente reciba la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con Costo adicional.
