La máquina formadora de canalones sin costura de fácil instalación con orificios de perforación opcionales está diseñada para ofrecer precisión, durabilidad y una producción de alta eficiencia de canalones sin costura. Diseñado para procesar láminas galvanizadas con espesores que varían de 0,25 mm a 0,55 mm, este equipo perfilador garantiza una precisión constante del perfil y una integridad estructural. Ya sea para sistemas de gestión de agua de lluvia residenciales o comerciales, esta máquina proporciona una solución de fabricación confiable que minimiza el desperdicio de material y maximiza el tiempo de actividad operativa. El robusto bastidor de la carrocería H450 y las estaciones de formación de 18 pasos garantizan una estabilidad a largo plazo incluso en ciclos de producción continuos.
Especificaciones técnicas y parámetros de perfilado
Comprender las especificaciones técnicas es crucial para evaluar la capacidad de la máquina y su compatibilidad con sus requisitos de producción. Los siguientes parámetros detallan las capacidades principales de nuestra máquina formadora de canalones sin costura, destacando su construcción robusta, sistema de control preciso y velocidad de formación eficiente de 12 m-15 m/min. Todos los valores, incluida la potencia del motor principal de 11 KW y el sistema de control PLC, están diseñados para ofrecer un rendimiento óptimo y menores costos de mantenimiento.
No.
Parámetros principales
Parámetros de la fábrica de formación de rollo
1.
Espesor del material
0,25-0,55 milímetros
Estaciones de formación
18 pasos
2.
Ancho de alimentación
Según el dibujo
Marco del cuerpo
H450
3.
Material de aplicación
Hoja galvanizada
Espesor de la pared lateral
18 mm
4.
Estándar eléctrico
380V50Hz/3F
Diámetro del eje
Acero 45#, φ75mm
5.
Diámetro manual del datailer
508±30 milímetros
Potencia del motor principal
11 kilovatios
6.
Fuerza de rendimiento
G450-550
Pernos de tornillo
Grado 8.8
7.
Velocidad de formación
12m-15m/minuto
Ancho efectivo
Como diseño de clientes
8.
Sistema de control
Sistema de control del PLC
Rodillo
Acero 45#, tratamiento térmico, HRC58-62
9.
Motor hidráulico
5.5kw
Color de la máquina
Azul+negro+naranja
10.
Material de prueba
BMS proporcionará el tamaño del material de alimentación a comprar 2 semanas antes de la prueba de la máquina
Flujo de trabajo estándar
Un flujo de trabajo optimizado y automatizado es esencial para maximizar el rendimiento de la producción y garantizar la coherencia del producto. Esta máquina perfiladora de canalones sin costura opera a través de un proceso de 6 pasos cuidadosamente diseñado, desde el manejo de la materia prima hasta la salida del producto final. El sistema de control PLC integrado garantiza una coordinación precisa entre cada etapa, reduciendo la necesidad de intervención manual y minimizando el riesgo de errores operativos.
Secuencia operativa: Desenrollador manual (1,5 toneladas) → Dispositivo de guía de alimentación → Molino perfilador principal → Cortador de postes hidráulico → Sistema de control PLC → Estante de salida (3M*2)
Pantalla de componentes de la máquina
La confiabilidad de cualquier máquina perfiladora radica en la calidad de sus componentes principales. Nuestro equipo formador de canalones está equipado con piezas de primera calidad diseñadas para uso industrial pesado. El cortador de postes hidráulico garantiza cortes limpios y sin rebabas, mientras que el dispositivo de perforación opcional permite la colocación de orificios personalizables directamente durante el proceso de formado. El dispositivo de alimentación preciso y el mecanismo de embrague duradero trabajan juntos para mantener una transición suave del material y proteger la máquina contra sobrecargas.

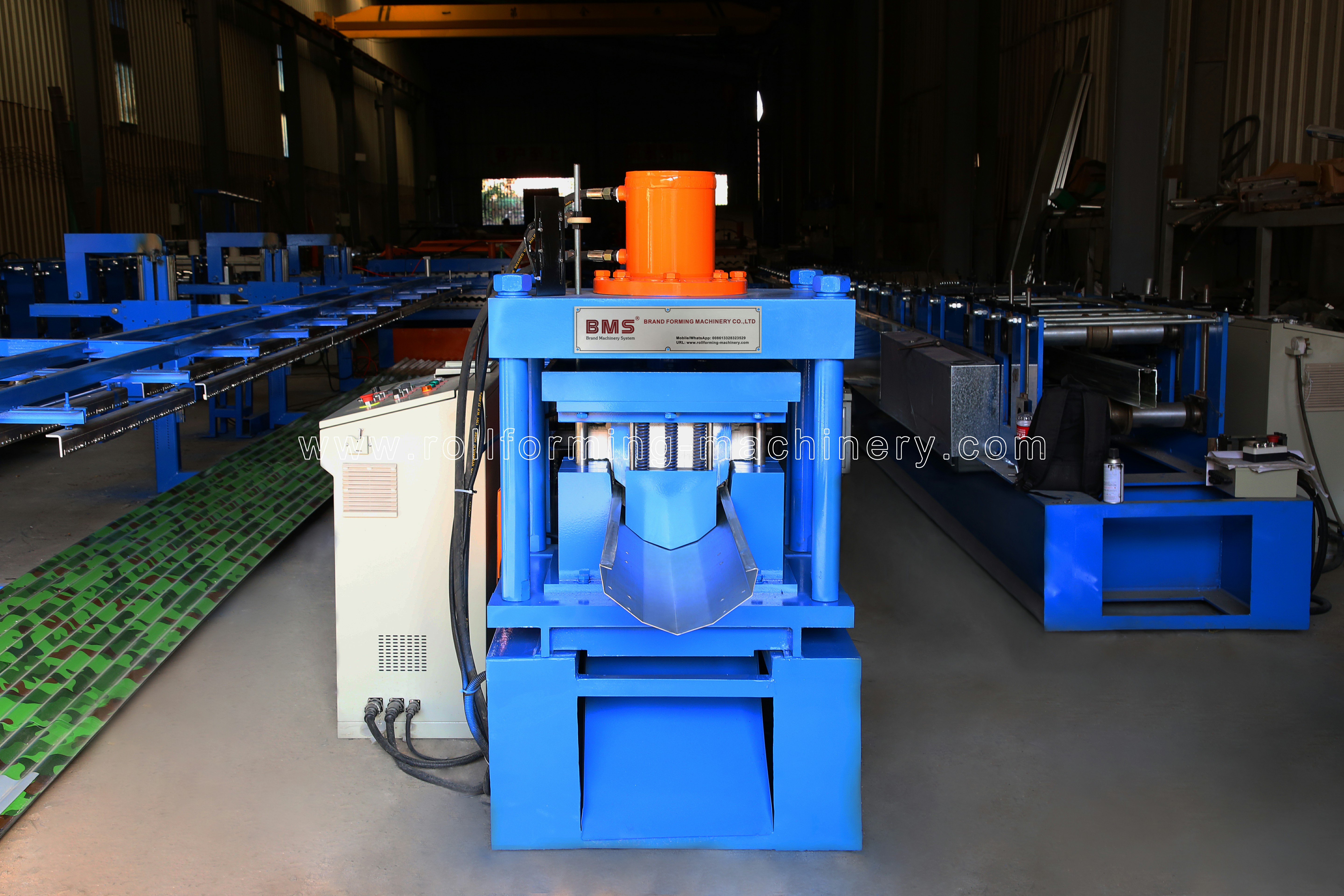

Post cortador
Dispositivo de embrague

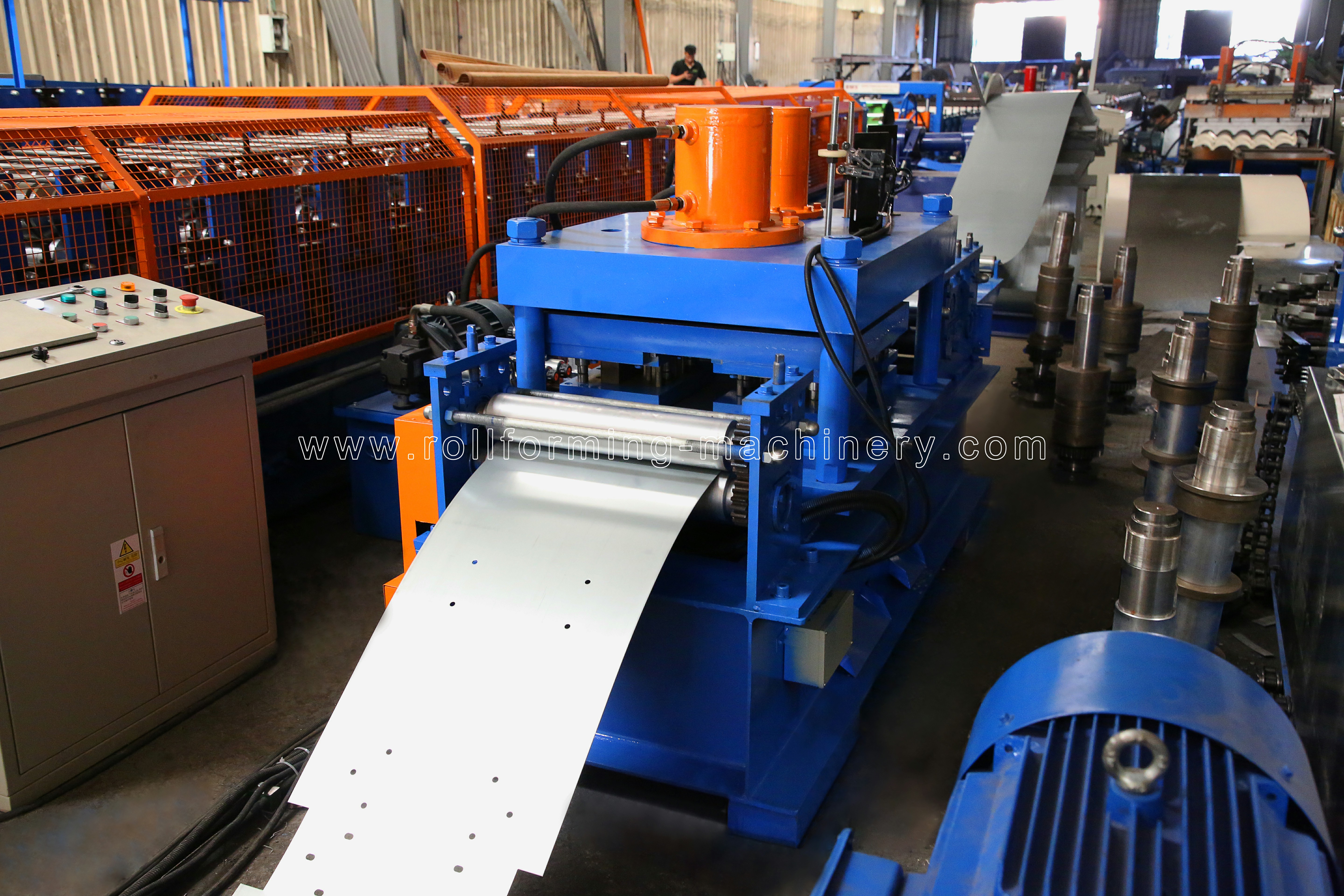

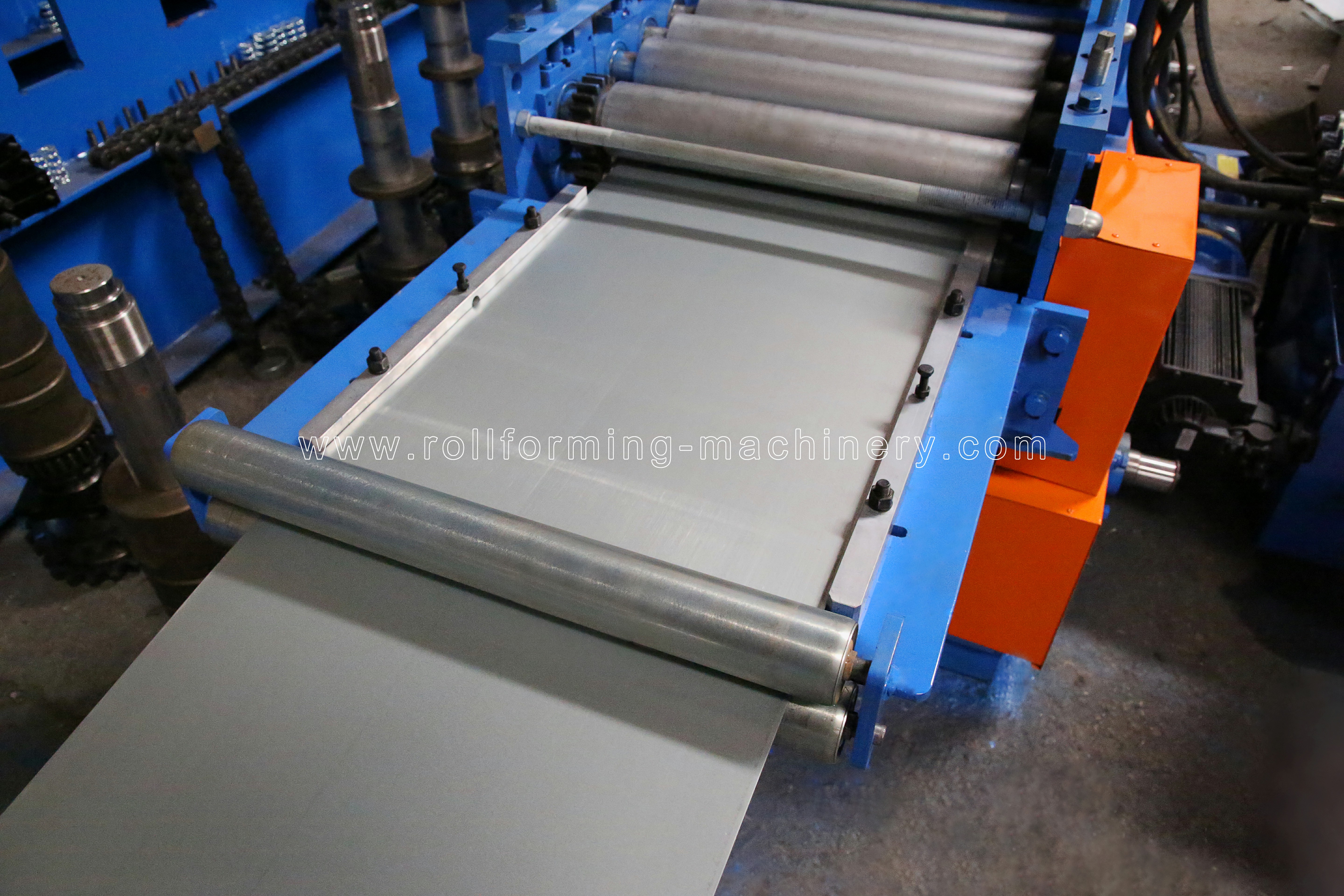

Dispositivo de alimentación

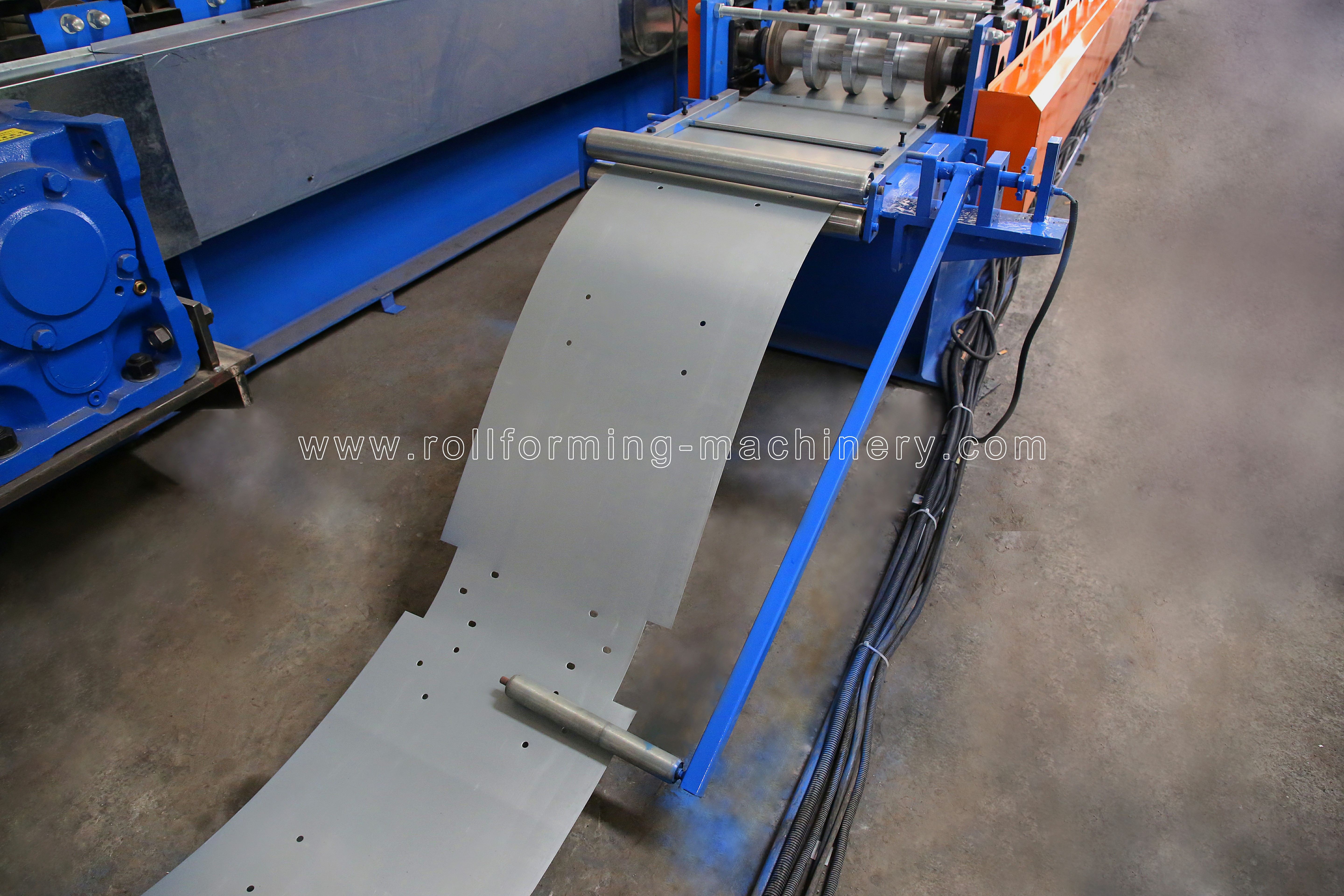

Dispositivo para golpes

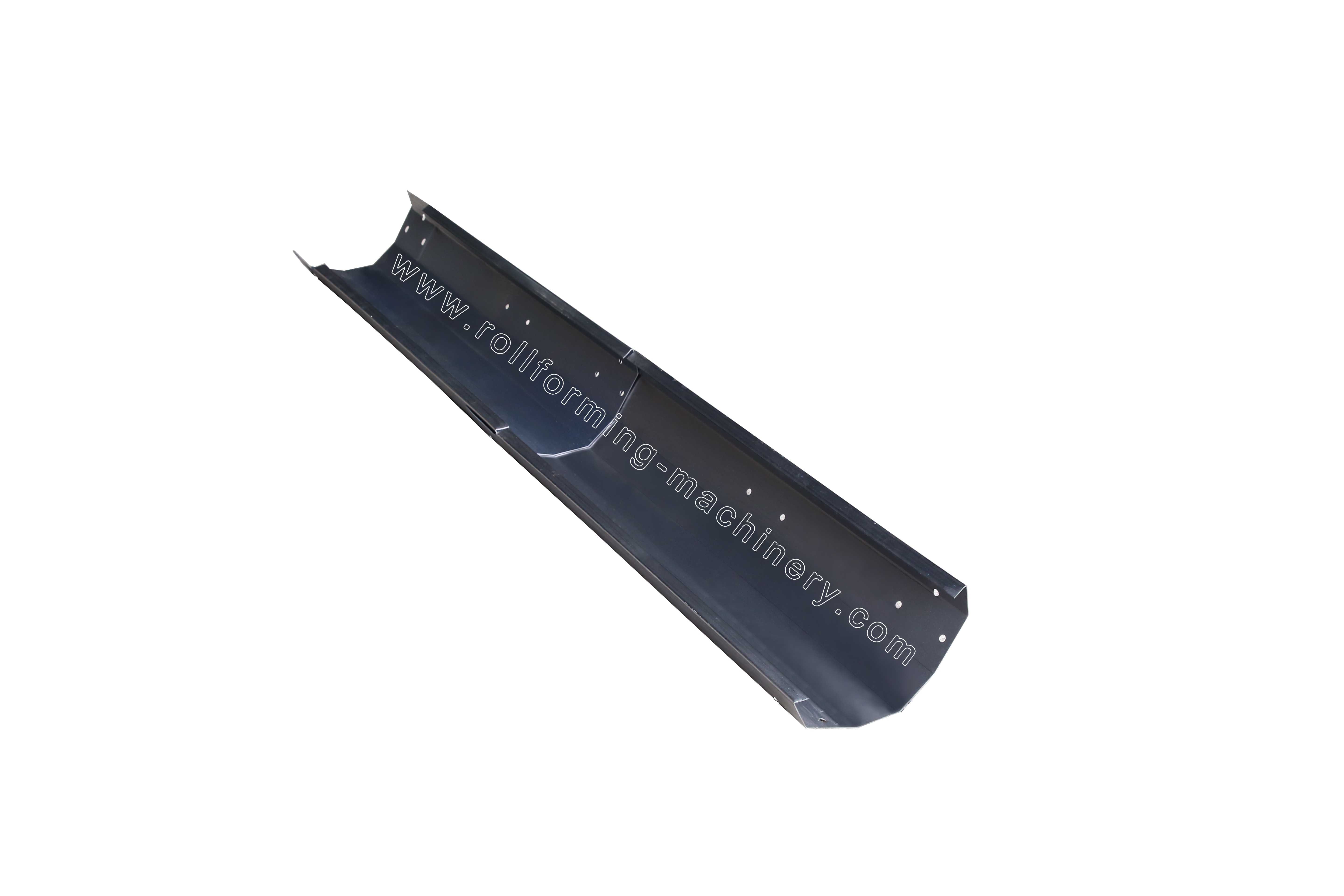

Productos producidos por máquina
La ingeniería de precisión de las estaciones de perfilado se traduce directamente en la alta calidad de los canalones sin costura terminados. La máquina produce constantemente perfiles con dimensiones precisas, superficies lisas y una excelente rigidez estructural, cumpliendo con estrictos estándares industriales para sistemas de drenaje de agua de lluvia.
Detalles visuales completos
A continuación se muestra una descripción visual completa de la estructura de la máquina y la mano de obra detallada, lo que refleja nuestro compromiso con la excelencia en la fabricación y el diseño robusto de equipos.
Caso
Los perfiles terminados fabricados por nuestro equipo de conformado presentan dimensiones precisas, superficies lisas y una excelente integridad estructural. Diseñados para las necesidades de compra típicas en los sectores de la construcción y la arquitectura, estos perfiles garantizan un rendimiento confiable y cumplen con los estrictos requisitos del proyecto, ofreciendo un valor excepcional para los compradores que buscan una calidad de conformado constante.
Producto terminado con máquina de formación de rollo de puerta de obturación

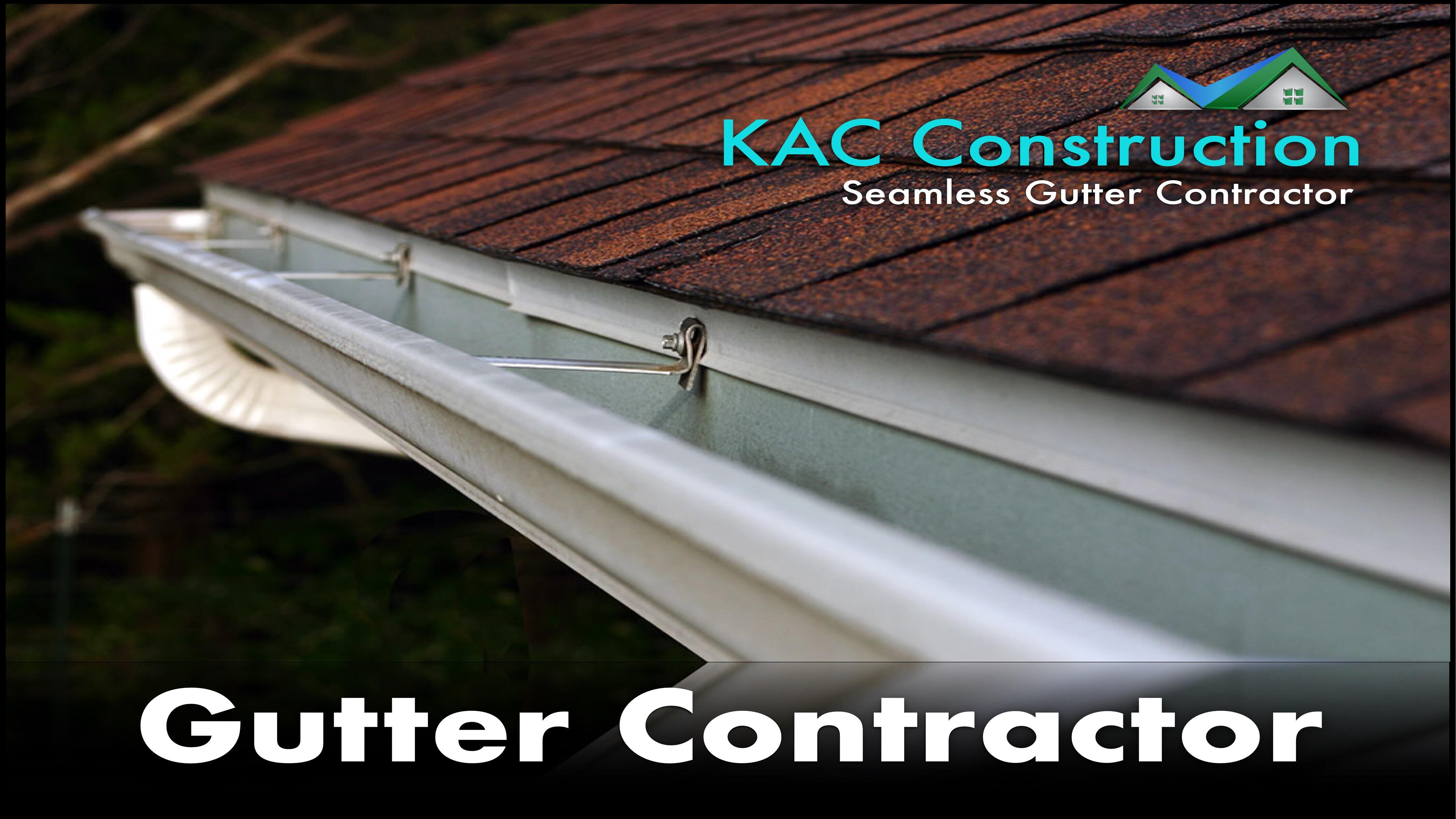

Estos perfiles se utilizan ampliamente en diversos proyectos de construcción comerciales, industriales y residenciales. Las secciones transversales precisas y los diseños sin costuras reducen significativamente el tiempo de instalación en el sitio. Al proporcionar una solución confiable para aplicaciones arquitectónicas modernas, los productos terminados ayudan a los compradores a reducir los riesgos de selección y garantizar la estabilidad a largo plazo en entornos del mundo real.
