Máquina formadora de rollos de piso de ancho de alimentación de 1250 mm con diseño europeo

Se utiliza principalmente en edificios de estructura de acero, como edificios industriales, estadios, supermercados grandes y pequeños, y centros de logística.
Estado de Disponibilidad:
Cantidad:
  • BMS


Máquina formadora de rollos de cubierta de piso paraYx50-333-1000perfil

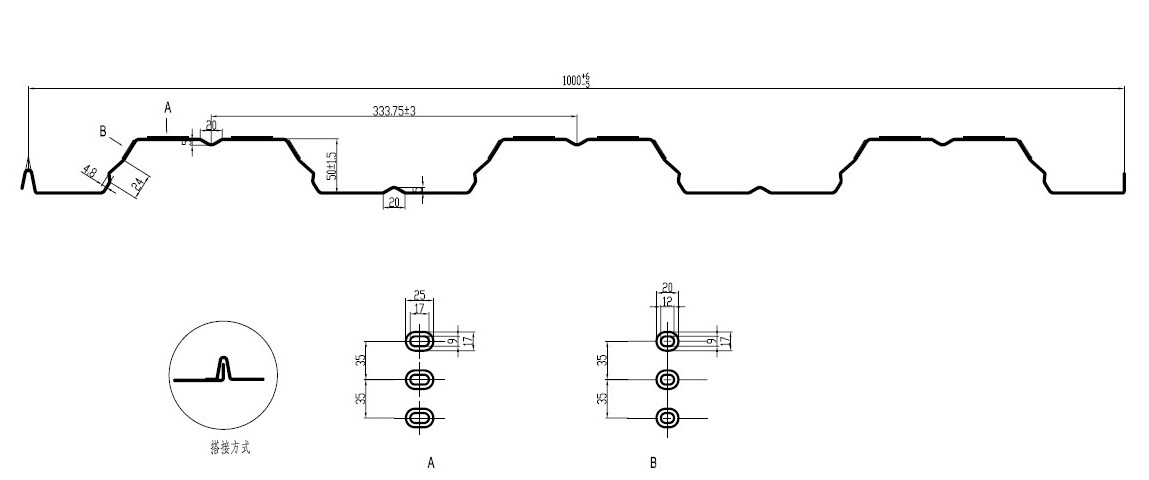

Ⅰprofile dibujo

tolerancia eficaz anchura: -0 / + 5mm

Otros sección de tolerancia: +/- 0,5 mm

Ⅱ. Material:

La alimentación del material Anchura: 1220 mm y 1250 mm

Espesor del material: 0.7-1.5mm

Material aplicable: galvanizado, 250 MPa Rendimiento Fuerza para el espesor 0.7-1.5mm, límite elástico 500 mPa.s para 1,2 mm de espesor

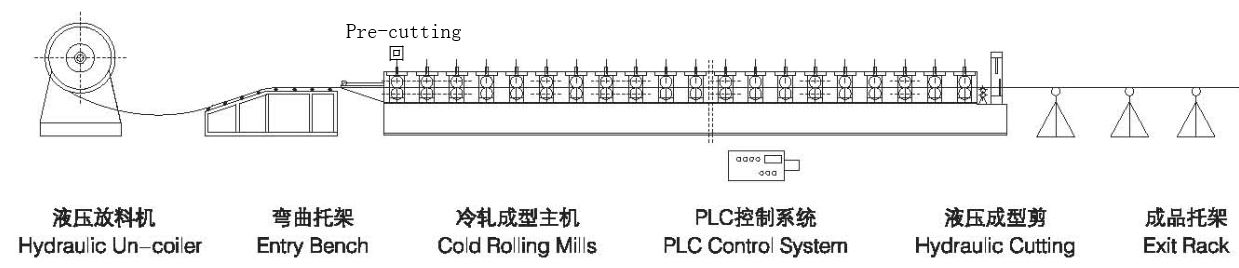

Ⅲ.Flow Diagrama:

Decoiler → Alimentación → Dispositivo principal que forma la máquina hidráulica → Mensaje → cortador rack Salir.

Ⅳ.Machine Componentes:

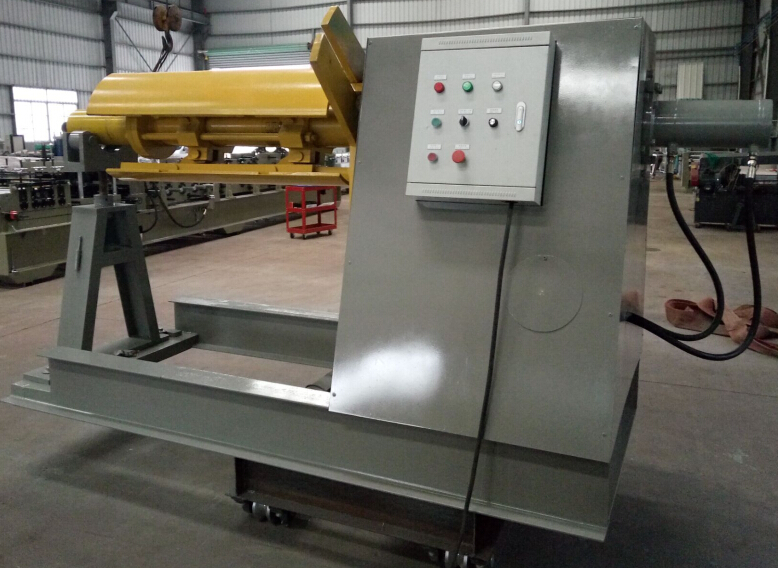

1)Hidráulica Decoiler: Conjunto uno5-7tons

2.Principal formadora de rollos Molino

Con guía de material de alimentación,

máquina de perfilado combina con bastidor de carrocería, el mecanismo de transmisión y rodillos de formación, etc.

a)bastidor de la carrocería hecha deacero tipo H450por soldadura con aspecto hermoso, el tratamiento natural de envejecimiento y el tratamiento SR (alivio del estrés).

B)El bastidor de carrocería espared tipo de tarjeta:diámetro del ejeφ95 / 90mm, Hecho de acero 45 #, el tratamiento térmico. El eje inferior es la transmisión principal por la cadena de engranajes.

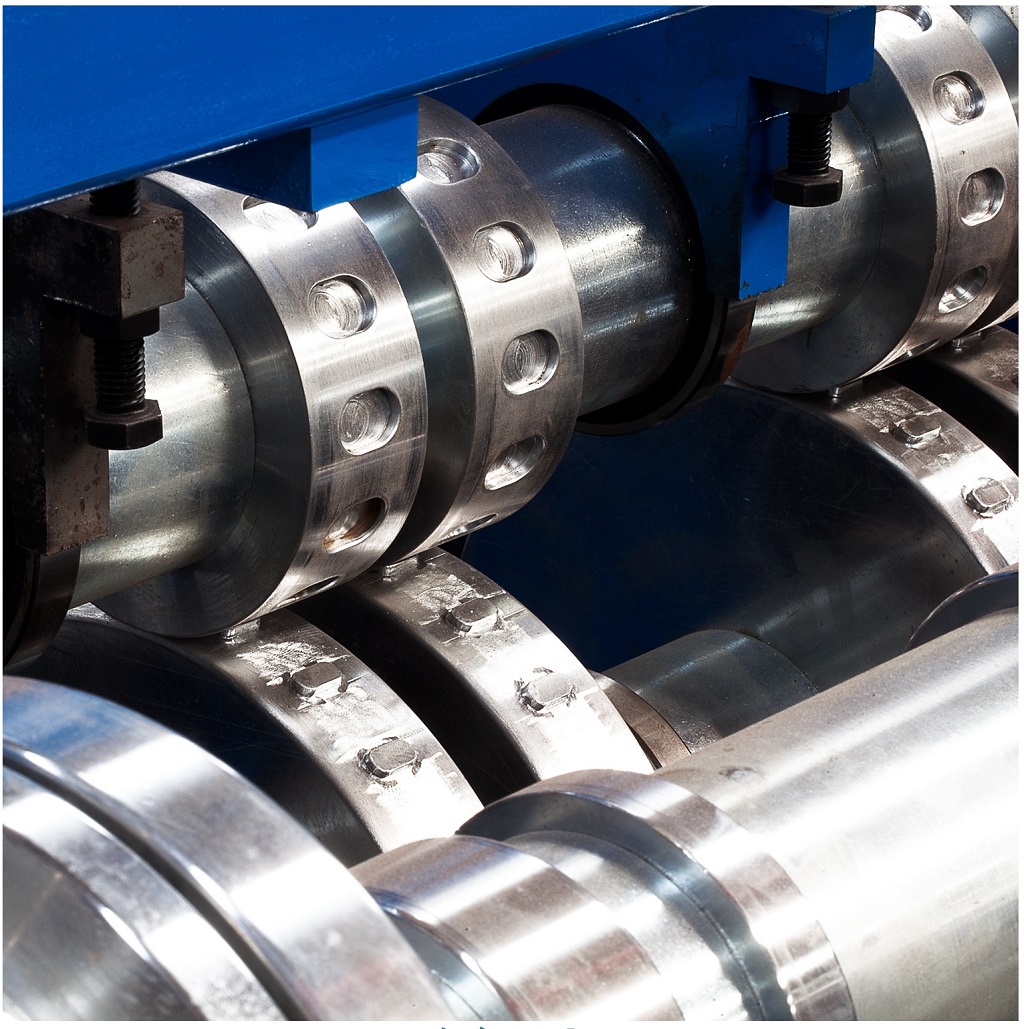

C)Rodillos fabricados a partir de acero de alta calidad No. 45, el tratamiento térmico

D)La transmisión por accionamiento del motor, la transmisión de cadena de engranajes, sobre24 paso a la forma

Motor principal =15KWx2, Control de velocidad de frecuencia

Velocidad de formaciónapprox.16m / min

e)El material para el rodillo de grabación en relieve:GCr15 acero para rodamientos(= EN31) para una larga vida de trabajo, tratamiento térmico

F)TodosPernos de tornillo con el grado 8.8 para asegurar la fijación de la estructura de la máquina con fuerza y ​​larga vida durante la máquina en funcionamiento durante mucho tiempo.


3) dispositivo de corte hidráulico:

Mensaje corta, parada para el corte, tres piezas de cuchilla de corte a

Pre-corte y de corte post, utilizar el mismo sistema hidráulico

Motor de la bomba: la presión de corte 5.5KW: Max.16Mpa

Material de la herramienta de corte:Molde acero CR12MOV (= D2 Steel, con al menos un millón de veces de vida de corte), Tratamiento térmico

Con 2 pilares de guía para el apoyo de cizallamiento, lo que hace que la cizallamiento sea más estable y la vida de Lenger para cortador.

El sistema hidráulico:Huade (China Top1 Brand) / Yuciyouyan (empresa conjunta con Japón Yuken), con filtro de aceite para la filtración de aceite, para garantizar que el aceite circulado esté limpio y alargue la vida útil del sistema hidráulico. (Ver la imagen de abajo)

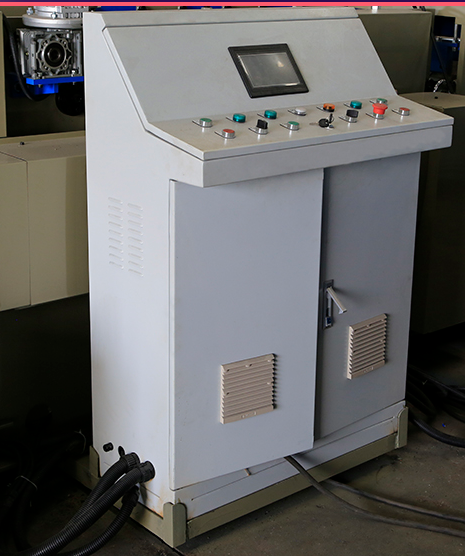

4) Sistema de control de PLC

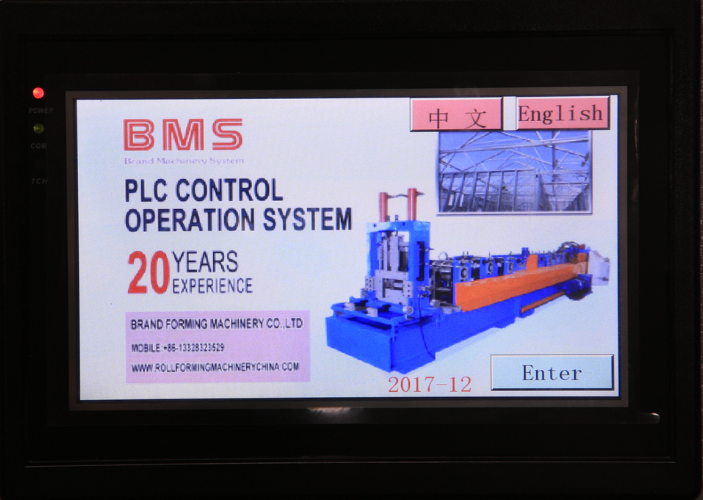

Descripción: Sistema de control de computadora, controlado por PLC. El codificador controla automáticamente el ancho y la altura de la hoja, y controla la posicionamiento de longitud y el corte, la operación de la pantalla táctil de 7 pulgadas, la precisión se controla dentro de ± 1.0 mm

Tolerancia de corte a longitud≤ ± 2 mm

Voltaje de control 24V

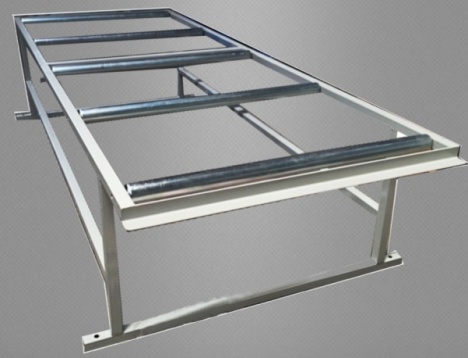

5) Exit Rack:

Sin motor, 3mx2unitsCon rodillos para facilitar el movimiento.

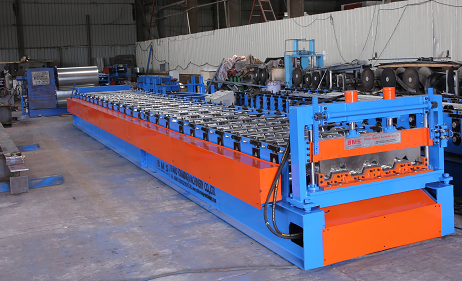

.Machine Picture (solo para referencia)

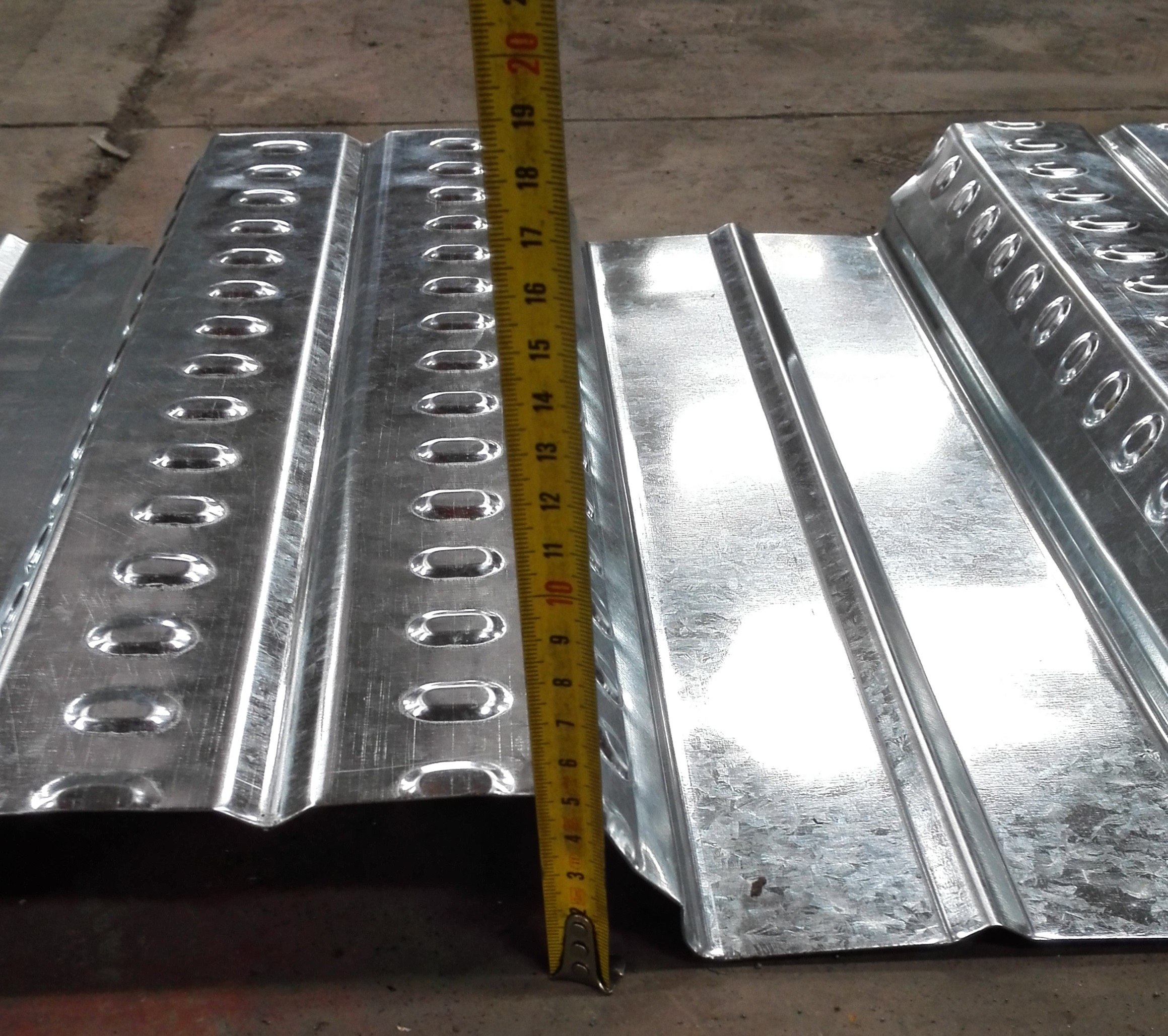

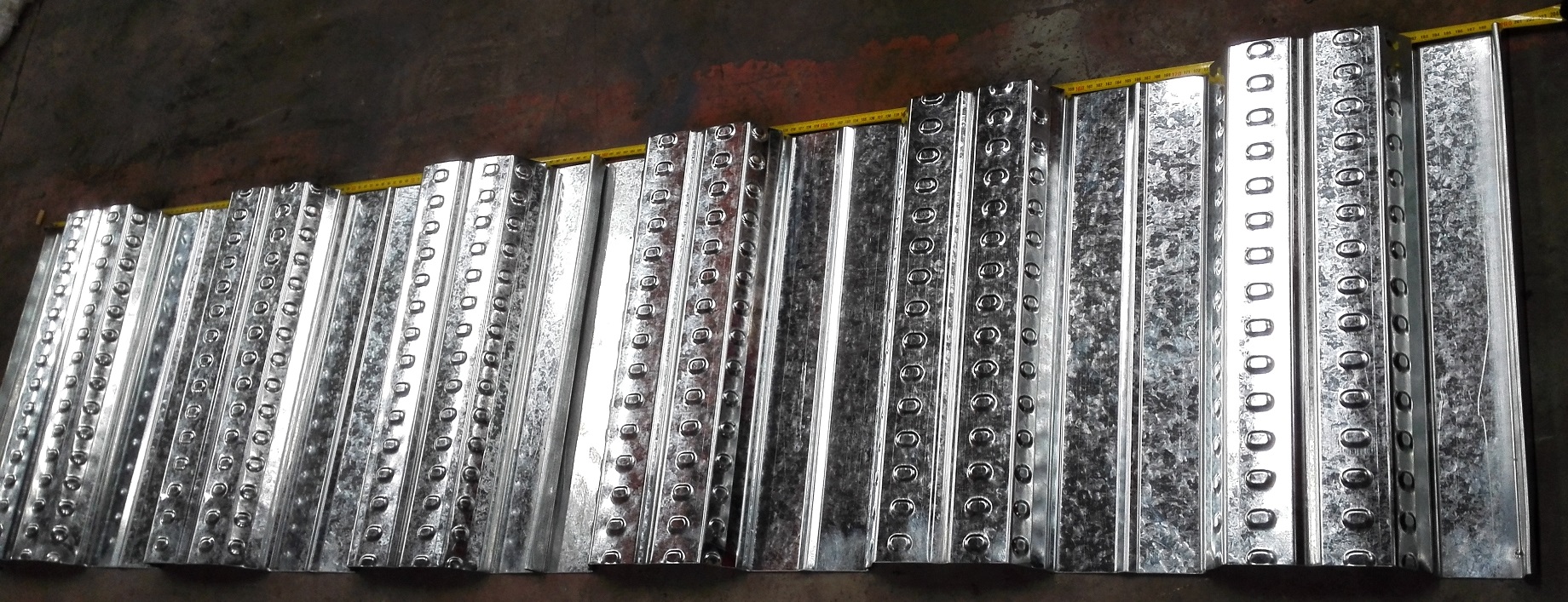

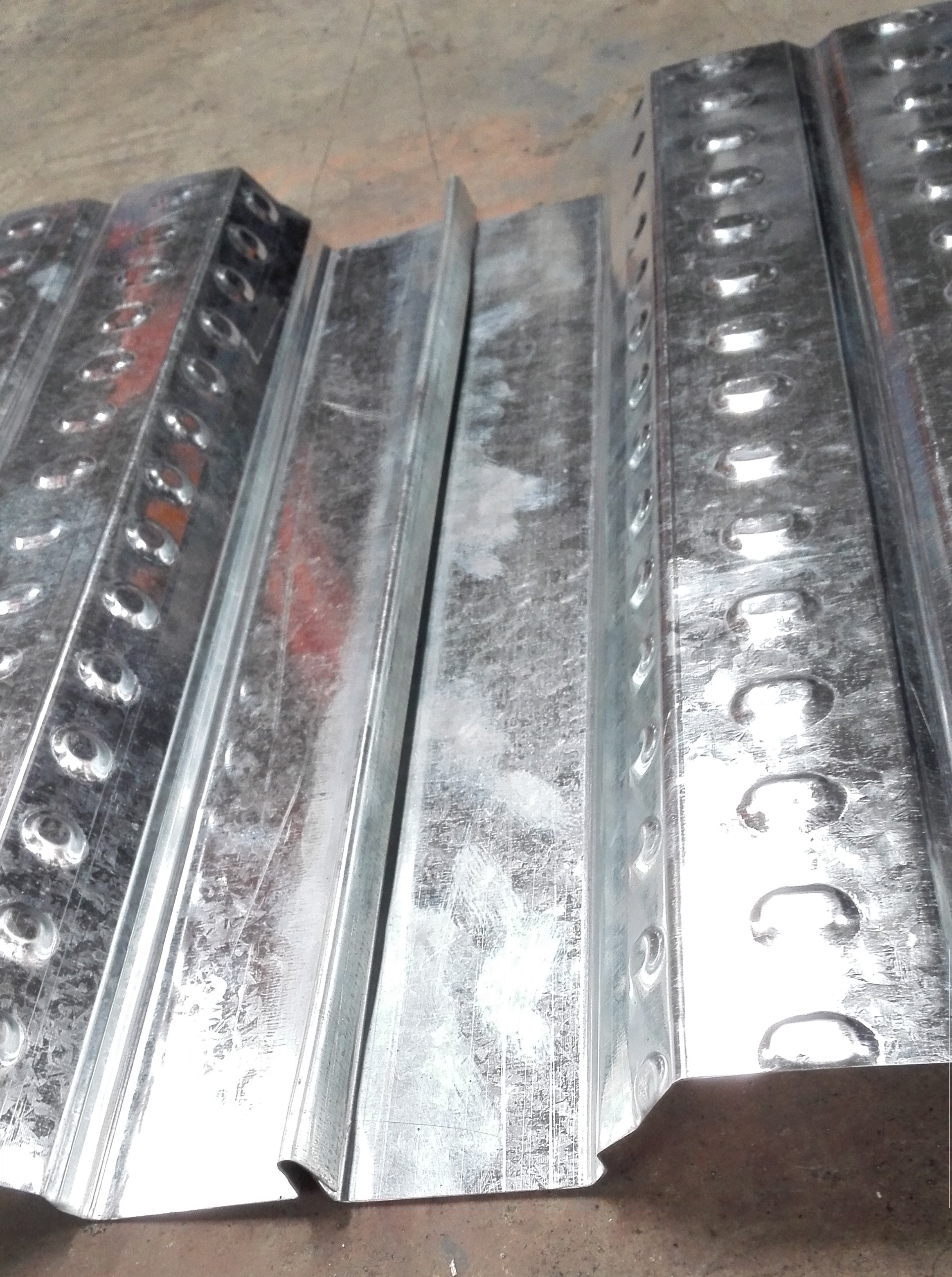

Vi. Inspección de cubierta de piso de producción de máquina:

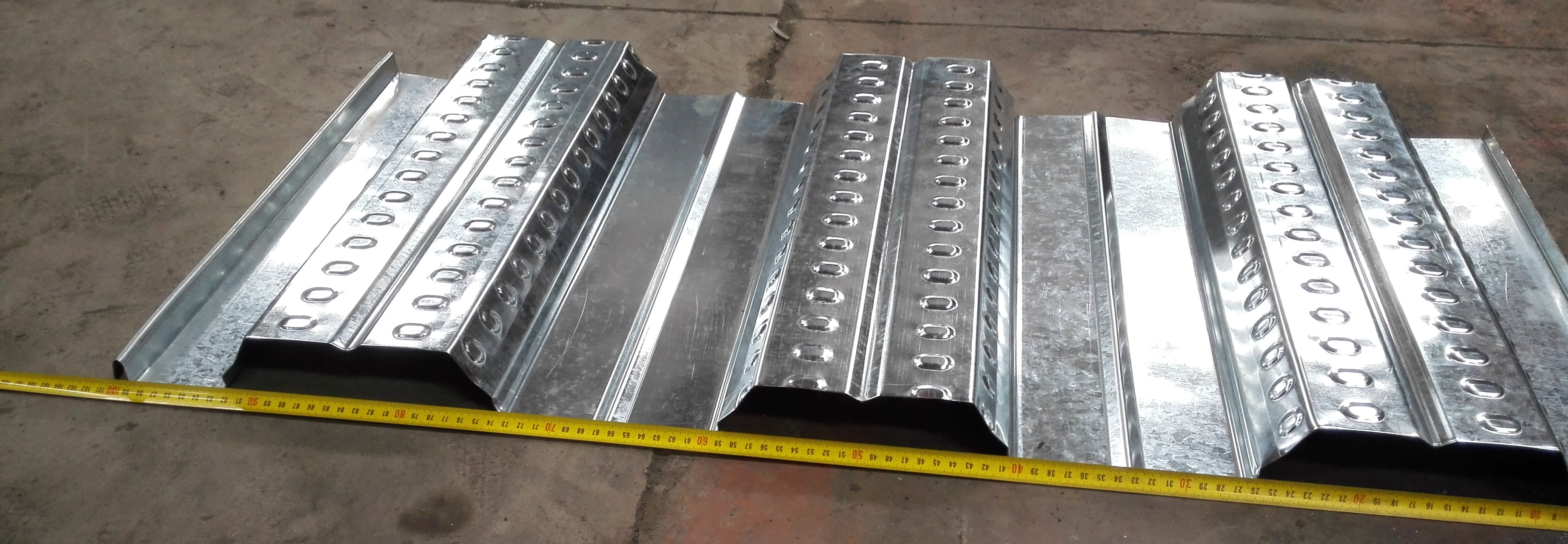

Superposición de 2 perfiles:

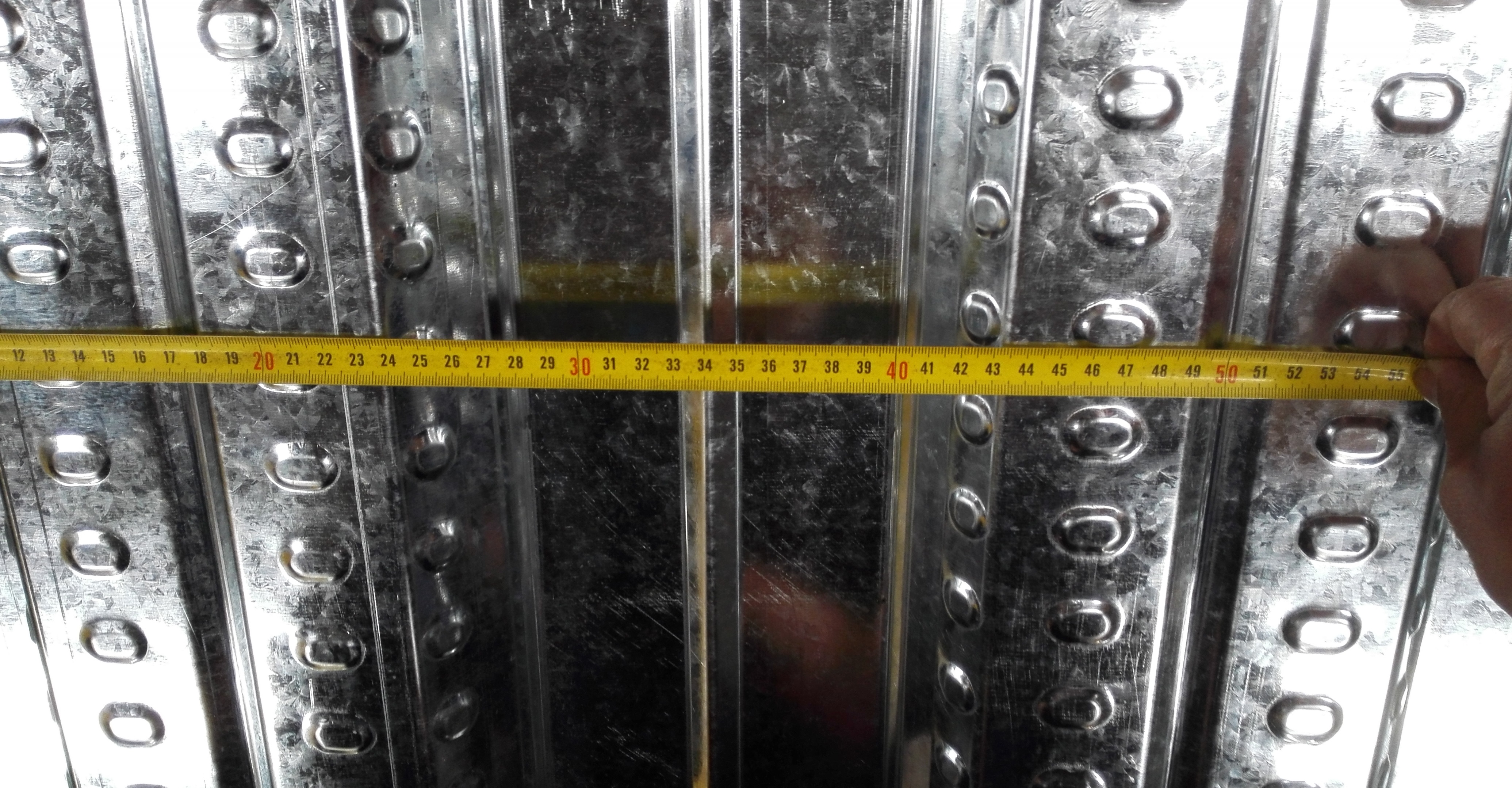

Efecto de la junta de superposición:


Máquina de peso total: sobre15Montones

Dimensión de la máquina: aproximadamente 12.5m (longitud) x 1.8m (ancho) x 1.5m (altura)


Máquina formadora de rollos de cubierta de piso enlace de video:

https://www.rollformingmachinerychina.com/european-style-floor-decking-machine_n87


Las especificaciones anteriores y las fotos son solo para referencia, la precisa quizás se diferencie ligeramente y debe referirse a la máquina.
