Yx18.5-80-800
BMS
Especificaciónof
Techo corrugadoMáquina formadora de rollos
Para yx18.5-80-800 Perfil
Máquina de formación de rollo de techo corrugado18.5-80-800Cotización

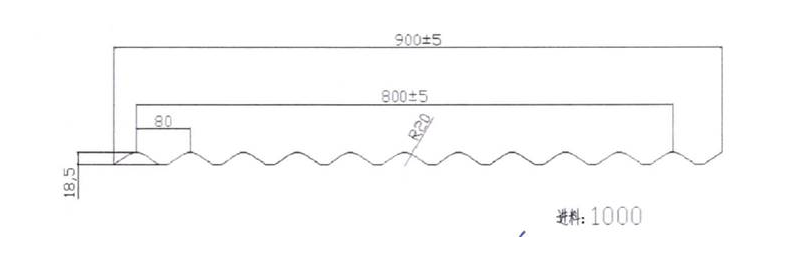

Perfil
Material
Ancho efectivo:800mm Ancho efectivotolerancia:-2 / +2mm
Ancho de alimentación: sobre1000mm El espaciado de la olaTolerancia: ±0.5mm
Espesor del material: 0.35-0.45mm la altura de la ondaTolerancia: ±0.5mm
Aplicablematerial:PPGIy giLa longitud de la tolerancia: ± 1 (6M)
Rollo fríoacero(CRC)con fuerza de rendimiento235-345MpaEspesor de la inspección: 0.4mm

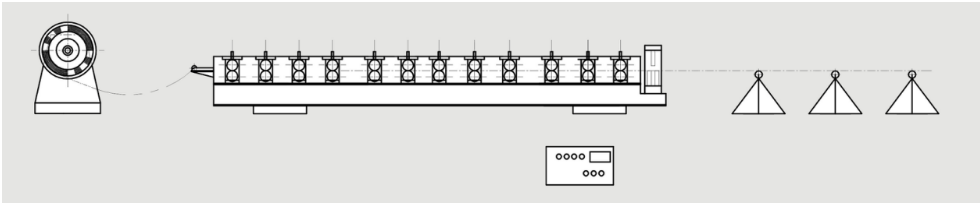

Trabajoseguir
Deckoiler → ManualPre-CUtahter →GuíaFeeding→RolloForaciónSystem → hidráulico
Cortador de correos → Exit Rack
Componentes de la máquina

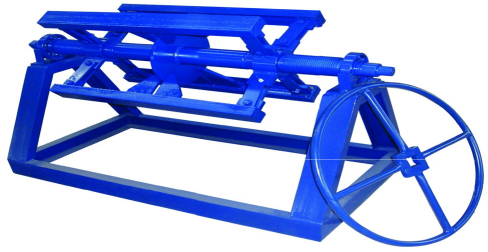

1) Deckoiler manual: un conjunto

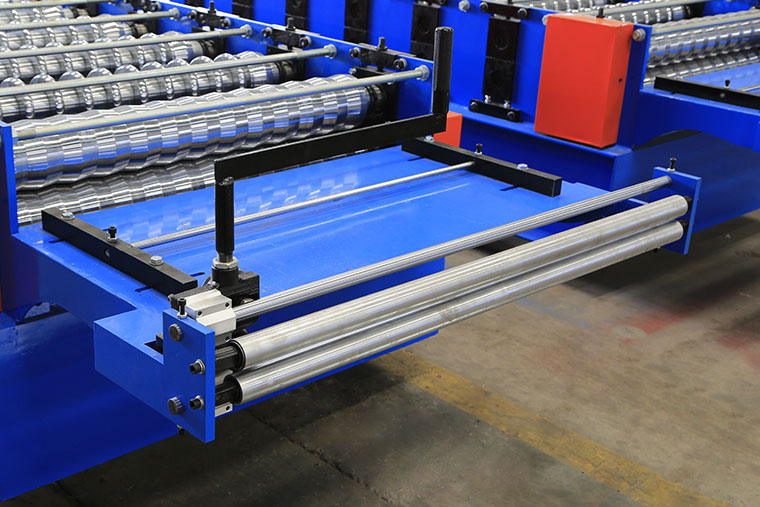

% 1)Preajustante
Con preajuste manual para facilitar la operación y guardar material:
Es la función avanzada y la buena producción para ahorrar material, sin pérdida de gastos.e
3)Máquina principal
La dimensión de la máquina (l * w * h):Acerca de8500mm * 1500mm * 1200mm
Con guía de material de alimentación, marco de cuerpo hecho deH450 tipo acerosoldadura
Espesor de la pared lateral:Q235 T18mm;Corbatavara:Ф22Galvanizado
Rodillos fabricados desde45 # Acero, CNCTornos, tratamiento térmico, cromo duro recubierto
con espesor0.04mm,superficiecon tratamiento de espejo (Para una vida más larga y anti-óxido.)
ElLa garantía de los rodillos es de 5 años.
Diámetro de los ejes =Ф75 / 85mm,precisiónmecanizado
Engranaje / rueda dentadaConducir, sobre De 18 pasosformar
Motor principal(Marca polaroid)=7.5kw, Control de velocidad de frecuencia
Redcurador de velocidadmotor:Rserie;
Cadena:Ziqiang (por China Top 1 Brand Donghua Group)
Tamaño de la cadena:una pulgada con 18teeth
Bloque deslizante:130 * 140mm;
TodosTornillos de tornillo con grado 8.8 a ensUre Fije la estructura de la máquina con fuerza y larga vida durante la máquina en funcionamiento durante mucho tiempo.
Velocidad de formación real para el grosor del material.0.35mm: 20m / min (No incluye tiempo de corte, si incluye tiempo de corte, la velocidad de producción será18m / min)

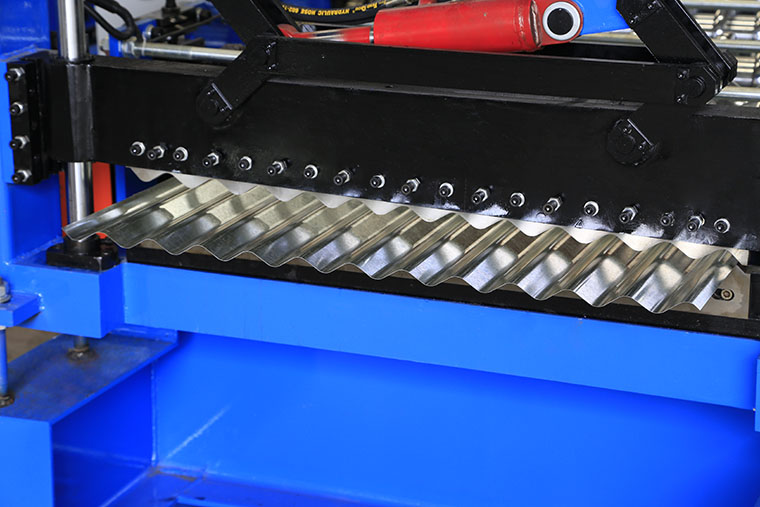

4)Hidráulico post hidráulicoCorteDeficiente
Correoacortar, parar aCorte, dosTipo de piezas de diseño de cuchillas de corte, sin interrupción
Motor hidraulico:3Kw;Cortepresión:0-16MPATiempo de corte:2s
Material de la herramienta de corte: CR12MOV (= SKD11 con al menos un millón de veces de vida de corte)Tratamiento térmico a HRC58-62 GRADO
Con2 pilares de guíapara esquilarapoyo, queHaz la cizalla más estable y una vida más larga para el cortador.
La potencia de corte es proporcionada por la estación hidráulica del motor principal.

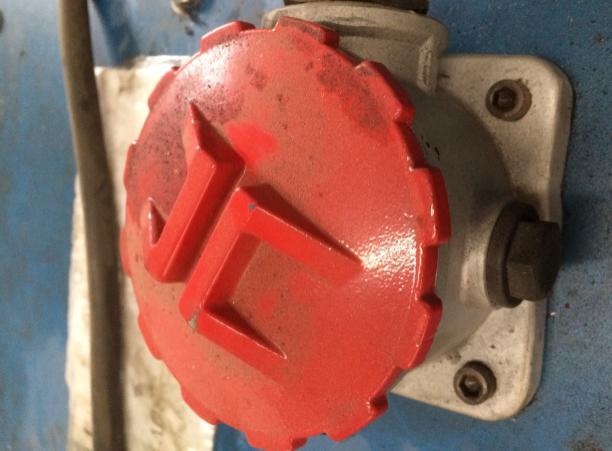

El sistema hidráulico.Con filtro de aceite para el aceite.filtración, aAsegúrese de que el aceite circulado esté limpio y alargue la vida útil del sistema hidráulico.. (Ver la imagen de abajo)

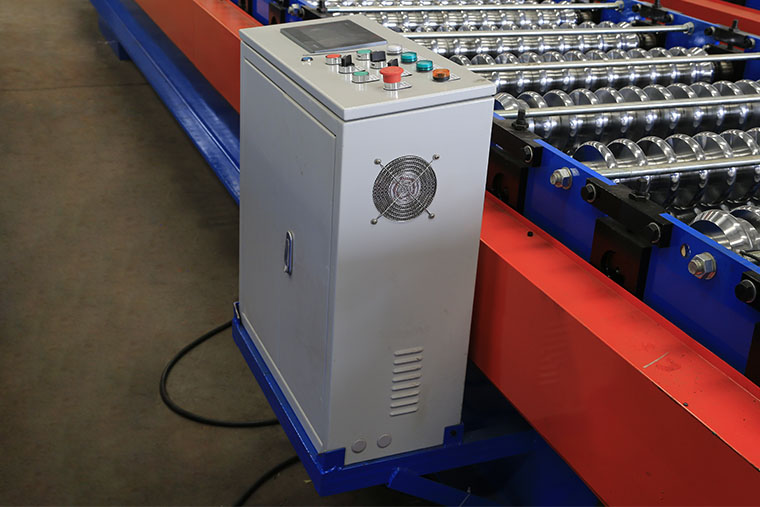

5) Sistema de control de PLC
ControlElCantidad y longitud de corte automáticamente.
Ingrese la producciónDatos(Lote de producción, PC, longitud, etc.) En la pantalla táctil,
Puede terminarElProducciónAutomáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.
Tolerancia de corte a largo≤ ± 1mm
Control del voltaje24v

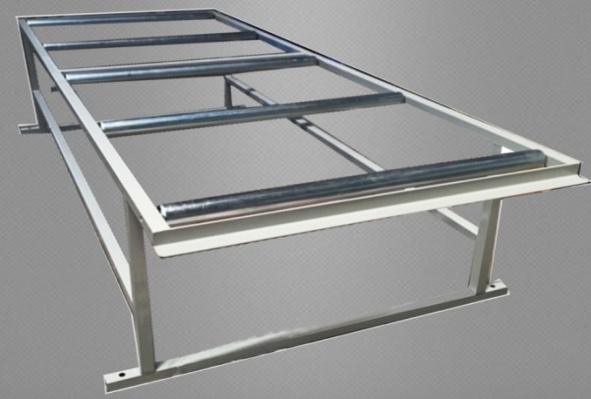

6) Exit Rack:Sin motor, two unidades, conRodillos en él para facilitar el movimiento.
Las especificaciones anteriores y las fotos son solo para referencia, la precisa quizás sea ligeramente diferente
y necesitan referirse a la máquina.
