Máquina de formación de rollo de perfil de invernadero C

1 máquina para el perfil C y el perfil U segmentado, por diseño de cassette de cambio rápido

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Model:
YX14.3-30.25 y YX18.5-21.4
Marca:
BMS

Greenhouse C Perfil Roll Forming Machine

Perfil

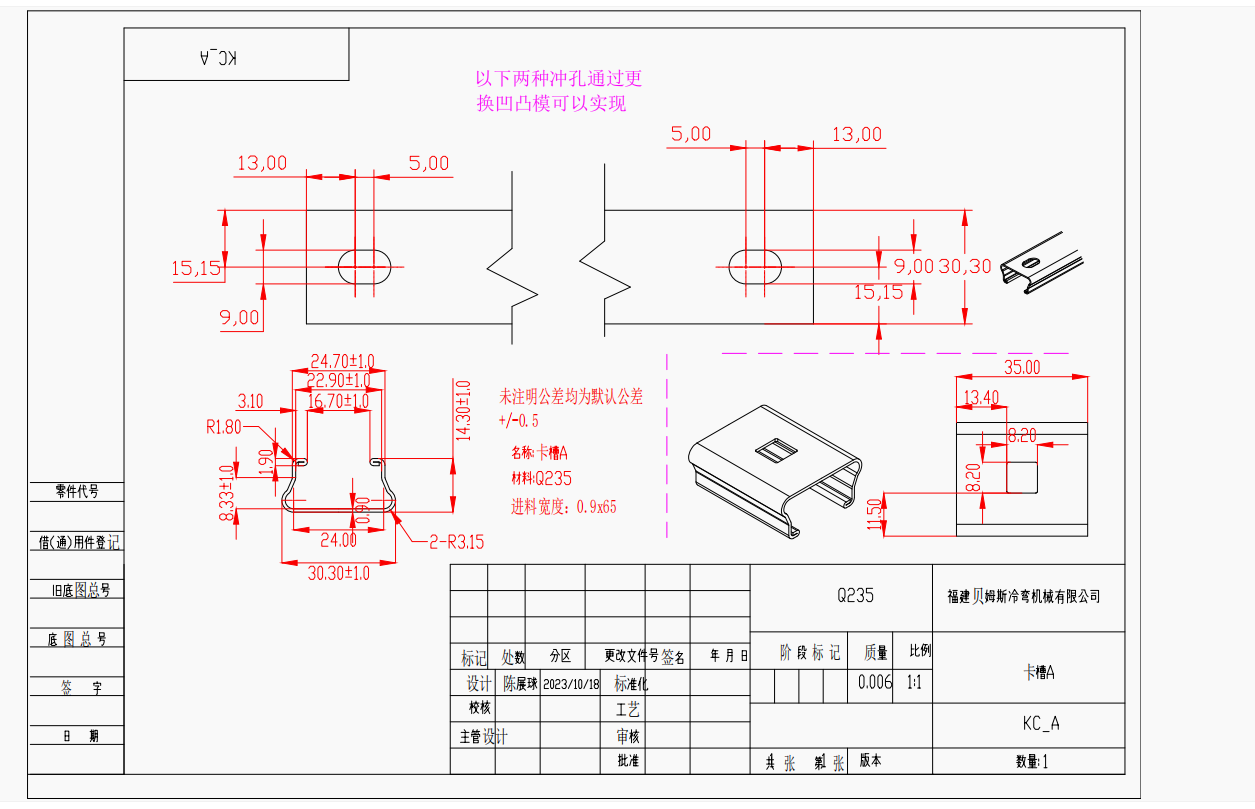

Profil E1

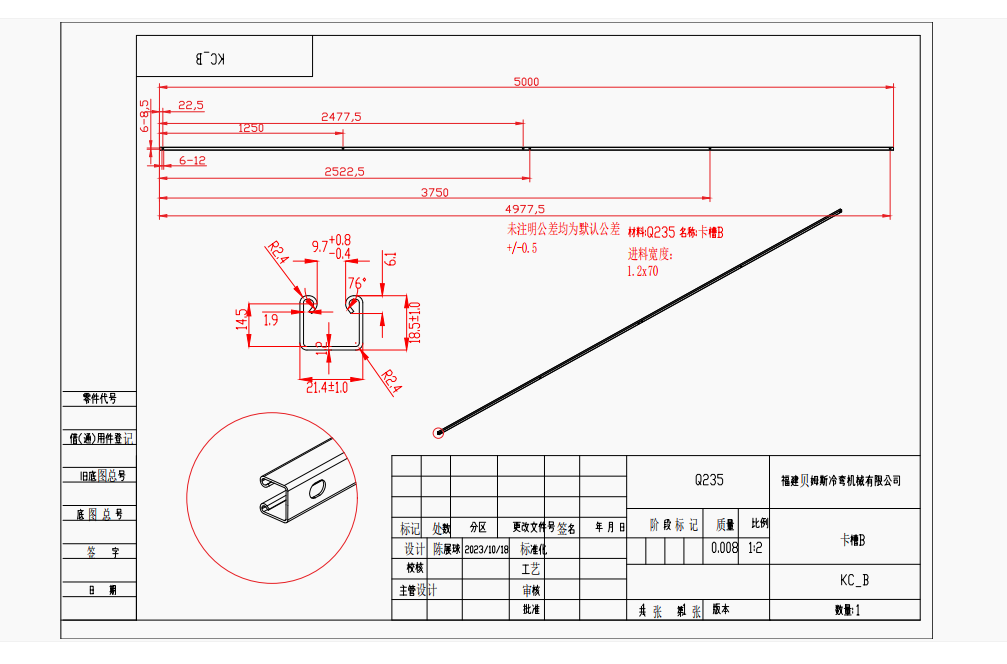

Perfil 2

Descripción del Producto

Material	Material aplicable	Magnelis DX51
	Espesor del material	0.9 y 1.9 mm
	Con fuerza de rendimiento	Q235-345MPA
Máquina	Marco base	H300+H200 Tipo de acero por soldadura.
	Espesor de la pared lateral	Q235 T28 mm
	Material de rodillo	Acero de rodamiento GCR15 (= acero en31), precisión mecanizada, recubierto de cromo duro
	Estación de rodillos	22 pasos y 16 pasos para formar
	Diámetro del eje	ф50 mm, procesamiento de alta frecuencia
Fuerza	Camino de conducción	Transmisión de engranaje/horquetas
Fuerza	Motor principal	11kW, control de velocidad de frecuencia
Sistema de control del PLC	Inversor	Delta / Taiwan Shilin / Schneider
	Pantalla táctil	Weinview / Siemens / Schneider
	Codificador	Koyo (Japan Brand) u Omron (Japan Brand)
	Voltaje de control	24 V

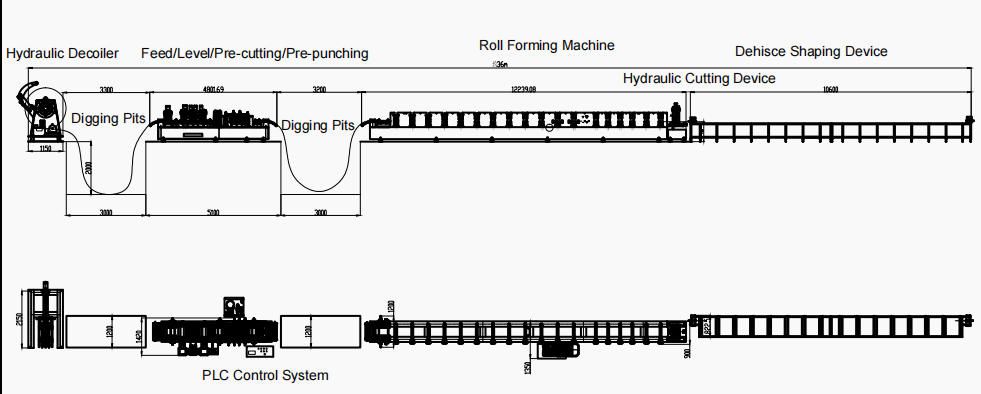

Flujo de trabajo

Dispositivo de alimentación y nivelación Docoiler → Dispositivo de precautación y puñetazos hidruales → Sistema de formación de rodillos (tipo de cassette) → Post Hidráulico Corte → Marco de soporte del producto

flujo de trabajo

Especificaciones técnicas

1) Decroilador hidráulico : un conjunto

Controlar automáticamente la contracción del agujero interno de la bobina de acero,

Con gabinete de control eléctrico

Max. Ancho de alimentación: 600 mm, rango de identificación de bobina: 470 - 560 mm.

Capacidad máxima: 5 Tons, sin potencia de alimentación, motor hidráulico: 2.2kw

Desargador hidráulico

2) máquina principal

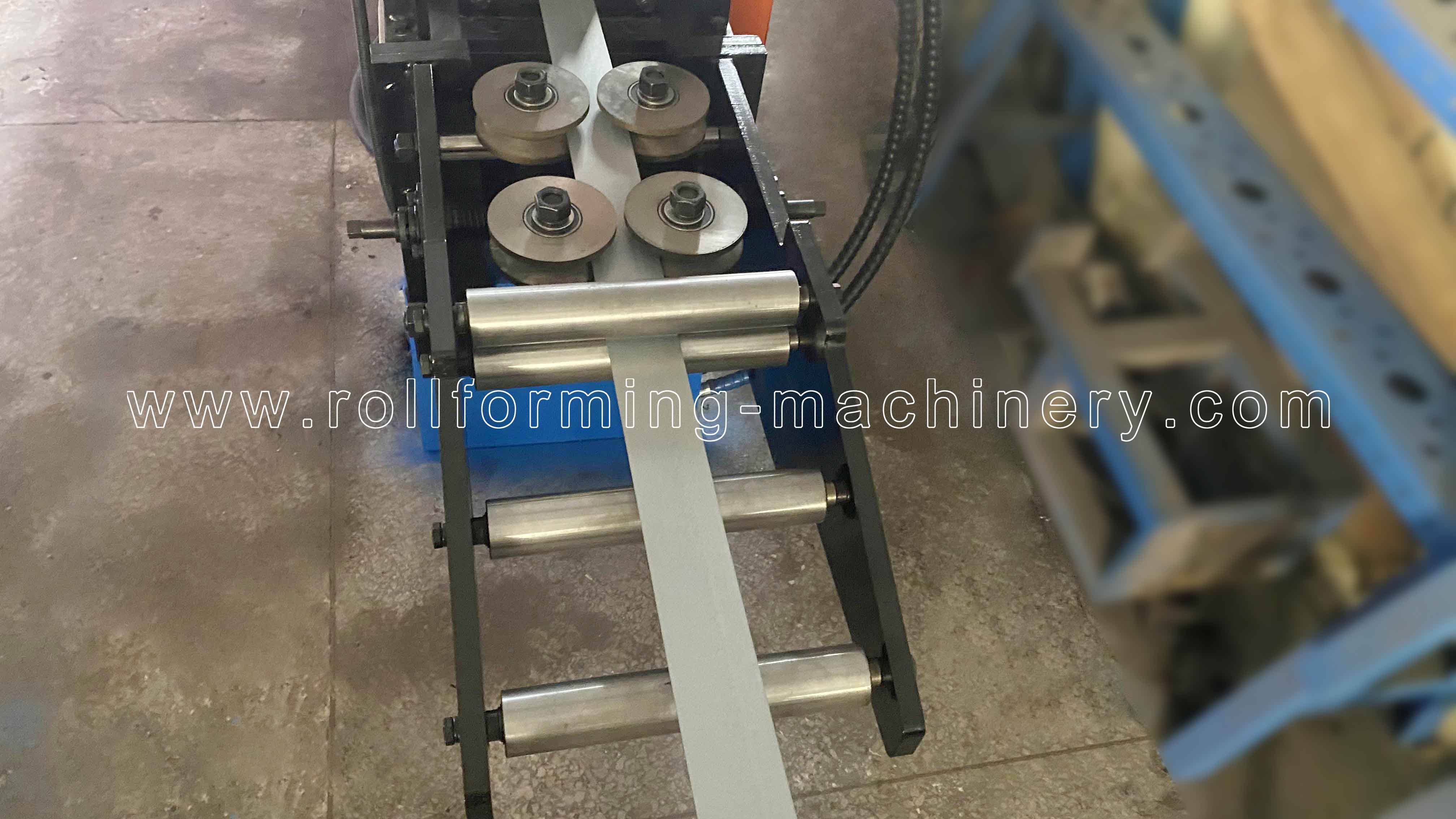

Con guía de material de alimentación y 7 rodillos (3 rodillos superiores y 4 rodillos hacia abajo) para enderezar y nivelar

Dispositivo de guía de alimentación

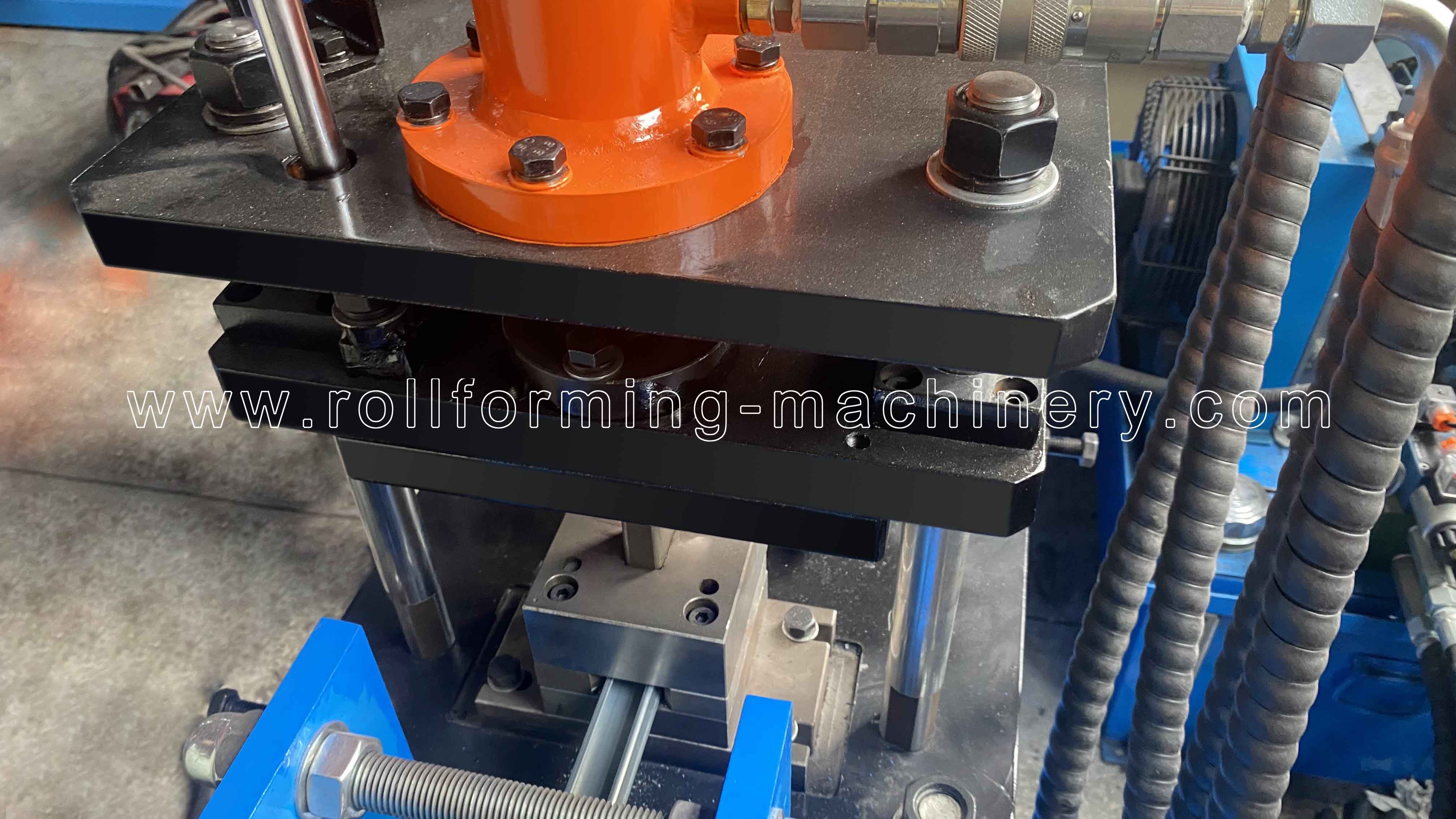

Con dispositivo de perforación, material de die: acero D2, tratamiento térmico

Dispositivo para golpes

Marco del cuerpo hecho de acero tipo H300# por soldadura;

Marco de carrocería de cassette hecho de acero tipo 200# H por soldadura

Grosor de la pared lateral: 18 mm

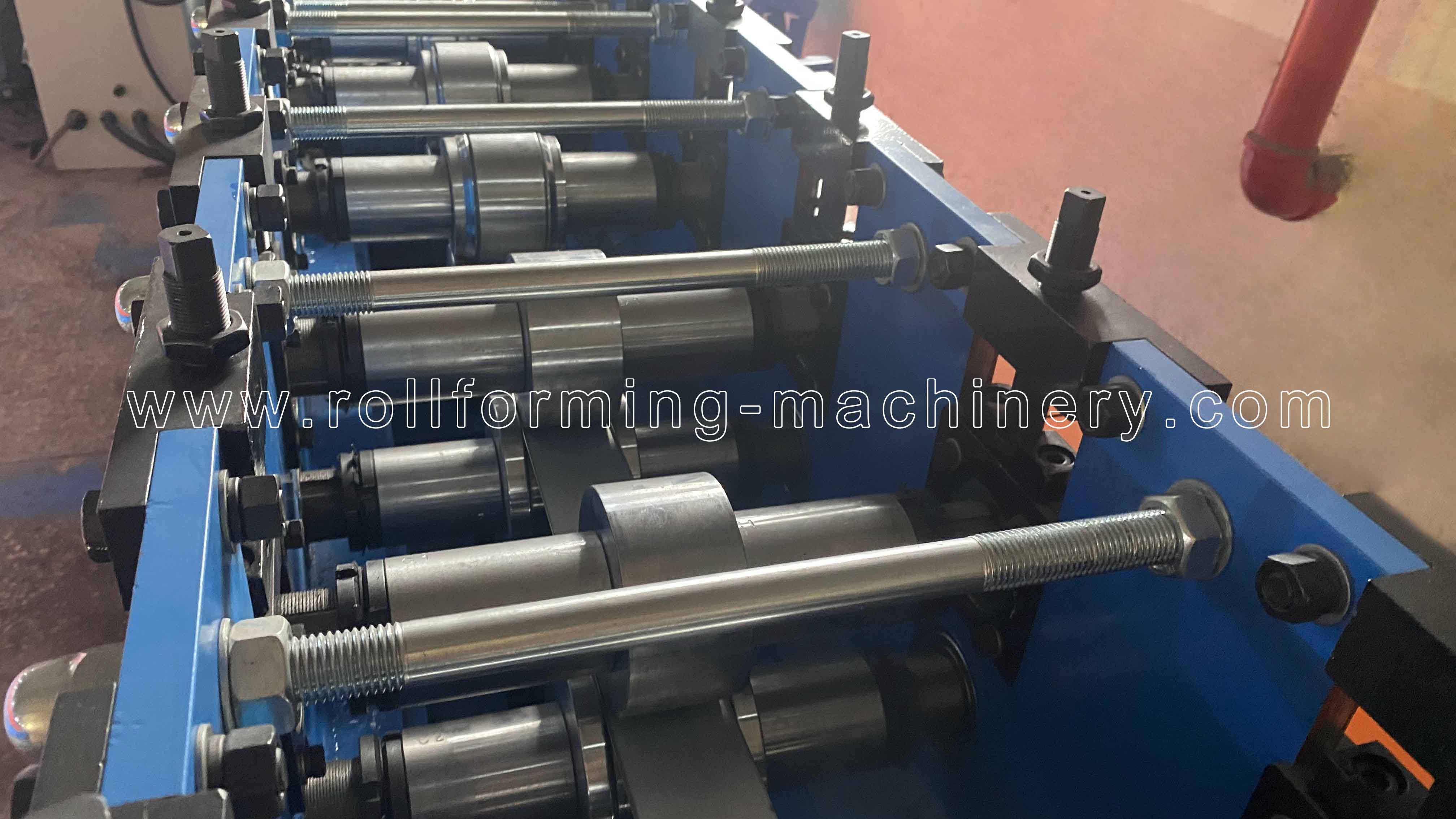

Rolleros fabricados con acero de rodamiento GCR15 (= acero EN31) , precisión mecanizada, recubierto de cromo duro

Conducción del motor, transmisión de la cadena de engranajes, aproximadamente 22 +16 pasos para formar

Motor principal = 11kW , control de velocidad de frecuencia

Velocidad de producción aprox. 11m/min (incluido el tiempo de puñetazo y de corte)

rodillo

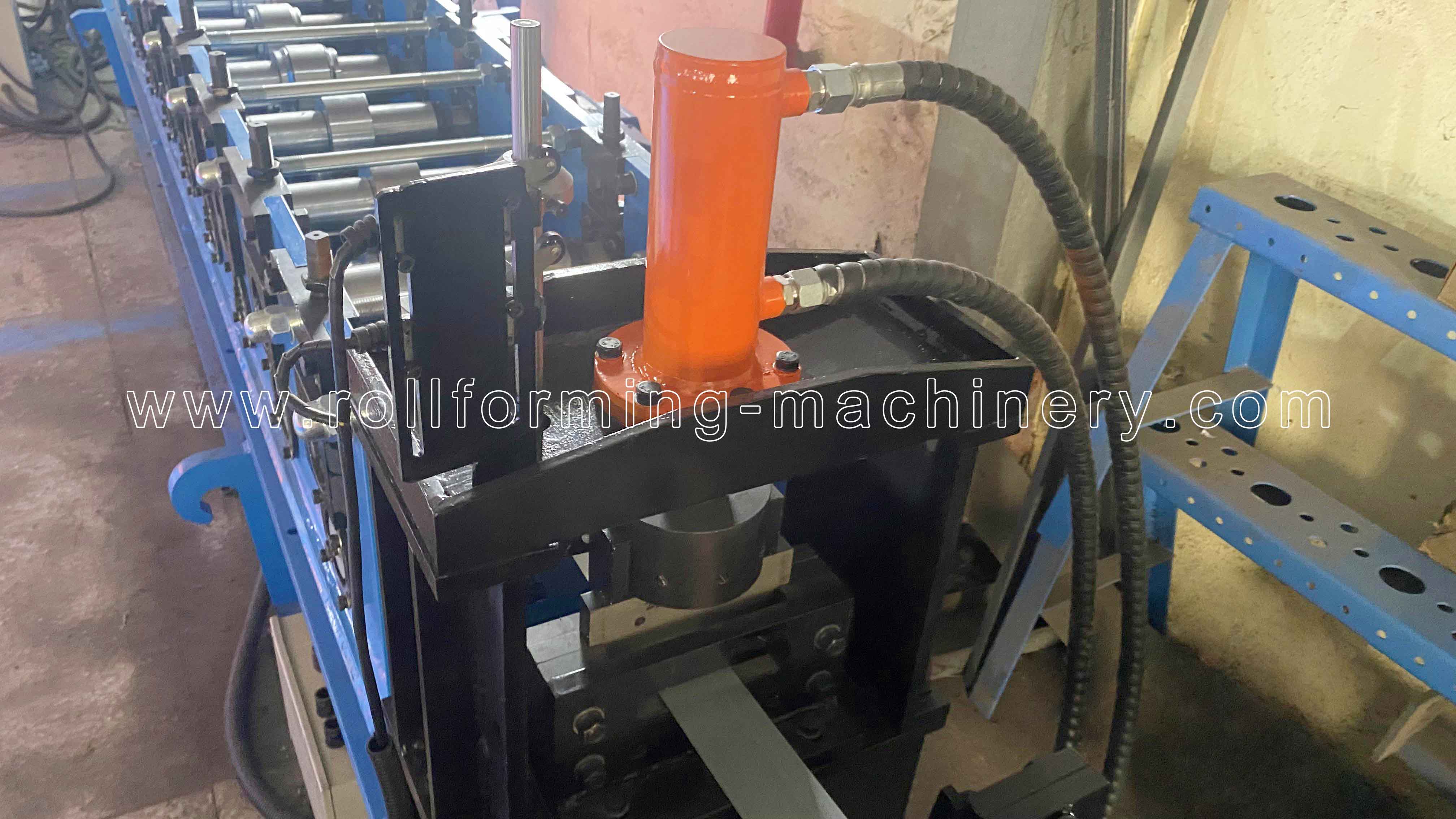

3) Dispositivo de corte posterior hidráulico

Pre-perforación y precautación, use el mismo sistema hidráulico

Motor hidráulico: 4kW , Rango de presión hidráulica: 16MPA

Post cortador

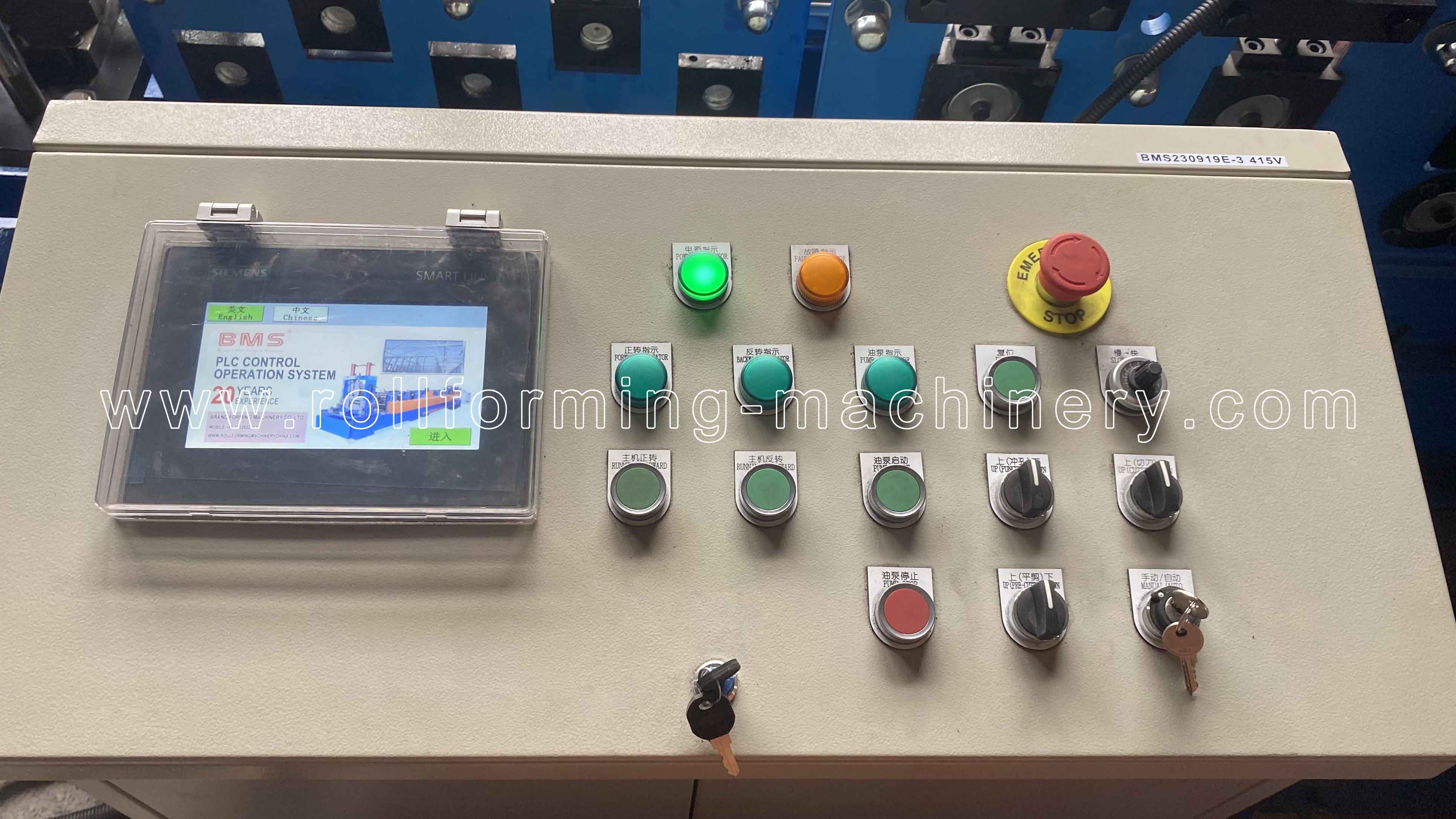

4) Sistema de control del PLC

Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, PCS, longitud, etc.) en la pantalla táctil.
Puede terminar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

Gabinete de control del PLC

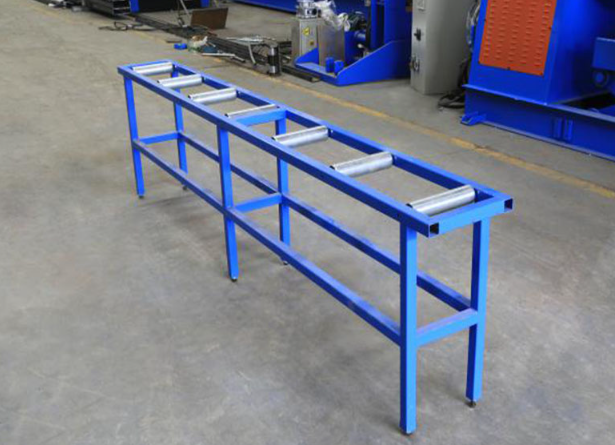

5) Rack de salida

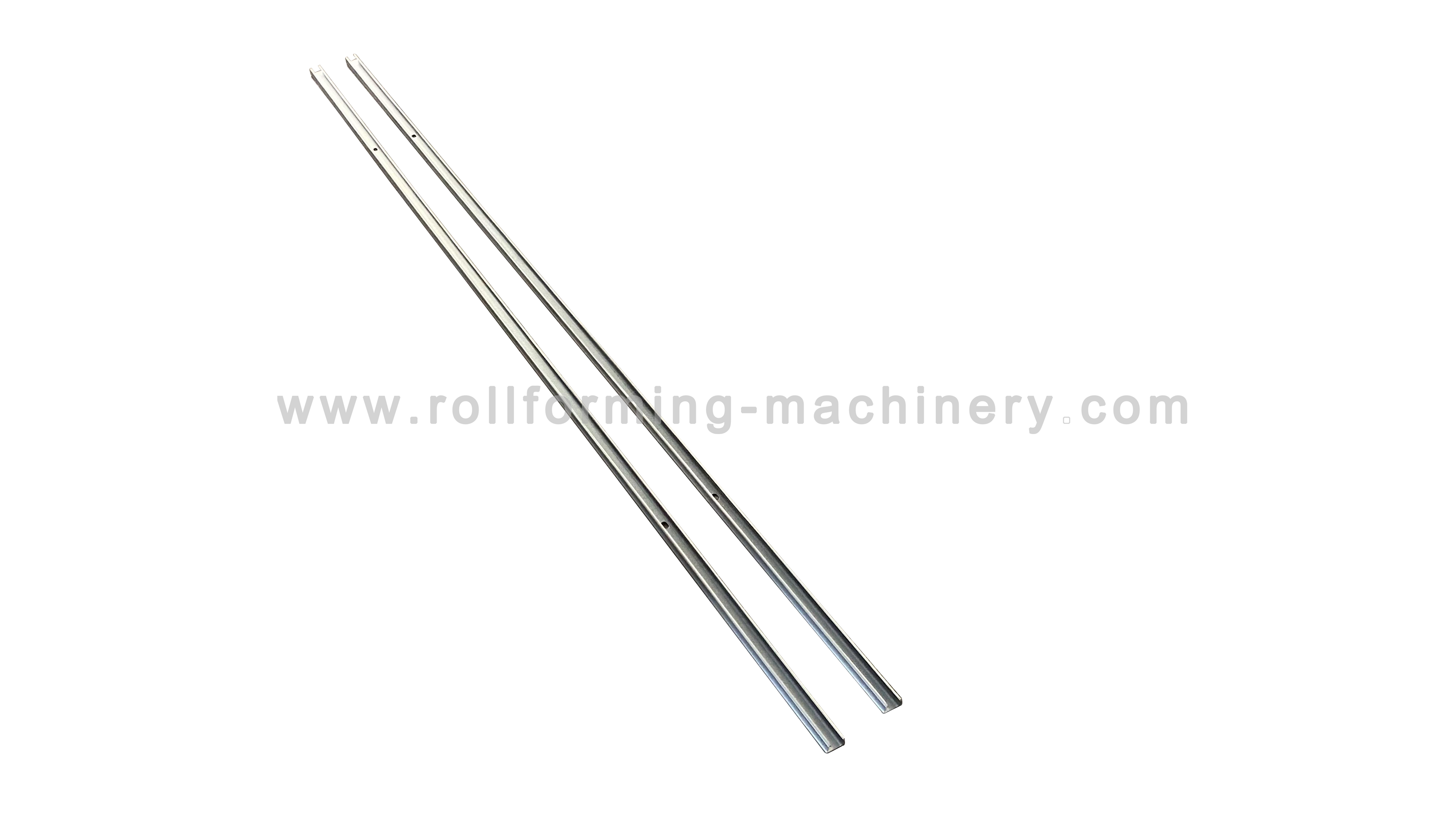

6) Show de productos

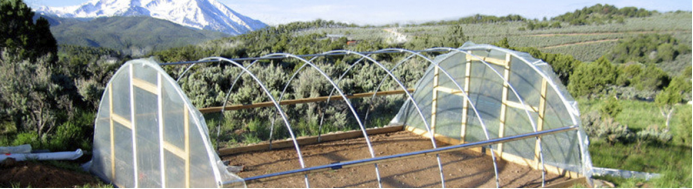

Caso

Embalaje y envío

Método de embalaje: el cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger el polvo y la corrosión), cargado en contenedor y fijado constantemente en contenedores adecuados por cuerda de acero y cerradura, adecuado para el transporte de larga distancia.

20 19081210260 1_56964

Servicio posterior

1. La garantía es 24 meses después de que el cliente recibe la máquina.
Dentro de los 24 meses, mensajería las piezas de reemplazo al cliente de forma gratuita.
2. Ofrecemos soporte técnico para toda la vida de nuestras máquinas.
3. Podemos enviar a nuestros técnicos a instalar y capacitar a los trabajadores en las fábricas de los clientes con costo adicional.
