Rollo de correas solares que forma el cambio automático de la máquina C40-C160

Compartir con:

Rollo de correas solares que forma el cambio automático de la máquina C40-C160

1 máquina para multiperfiles

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
C40-160
Marca del producto:
BMS

Perfil

JH742C291_TKAD25V1`0_T

Descripción del Producto

Material	Material aplicable	Acero galvanizado (GI), acero laminado en frío (CRC)
	Espesor del material	2,0-4,0 mm
	Con límite elástico	Q235-550Mpa
Bobina	Ancho de alimentación	Según el dibujo
	Rango de ID de bobina	508 mm ± 30 mm
	Capacidad	Máx.5 toneladas.
Máquina	Bastidor de base	Estructura independiente europea
	Material del rodillo	Acero Cr12, mecanizado con precisión, recubierto de cromo duro.
	Estación de rodillos	22 pasos para formar
	Diámetro del eje	ф95mm, procesamiento de alta frecuencia
Cortador	Dureza	Tratamiento térmico a HRC58-62 grados.
Cortador	Tolerancia de corte	≤±1mm
Fuerza	Manera de conducir	Transmisión de engranajes/piñones
	Motor principal	30KW, Control de velocidad de frecuencia
	Motor de bomba para cortadora	22kW
Sistema de control PLC	Inversor	Siemens/DELTA
	Pantalla táctil	Siemens/WEINVIEW
	Codificador	KOYO (marca japonesa) u OMRON (marca japonesa)
	Control del voltaje	24V

Características

1. Diseño resistente de Talwan, todo el peso de la máquina supera las 20 toneladas. transmisión de caja de cambios (alta eficiencia de transmisión y precisión relación de transmisión), vida útil de la máquina más del doble que la de otros Máquinas baratas indias y chinas.

2. Una máquina para perfiles múltiples: cualquier correa C dentro del rango de banda de 40-160 mm, ahorro de inversión y espacio.

3. Le permite ofrecer a los clientes un servicio de correa C personalizado las 24 horas y varios calibres de material, esto incluye diferentes anchos y bridas combinaciones de altura..

4. Cambio automático servomotorizado para diferentes correas C en 1 a 5 minutos, lo que ahorra tiempo y mejora la eficiencia del trabajo.

5.El sistema de perforación de ocho cilindros puede cumplir con varios orificios de perforación Requisitos de la industria solar.

6. La estructura europea de forja de acero fundido con antideformación y alta capacidad de carga garantiza la precisión del conformado de la máquina.

7. Sistema de corte de poste volador de precisión controlado por servo (para una alta eficiencia de trabajo).

8. Se adopta el último sistema de control PLC para combinar dos conjuntos de longitud. métodos de conteo (conteo de longitud de orificio de conteo infrarrojo y conteo de longitud del codificador-conteo-rueda) en un sistema de control PLC. El método de conteo de longitud se puede cambiar para resolver el problema de incompatibilidad debido a la duración especial de los pedidos individuales.

9. Equipado con un sistema de refrigeración por agua para enfriar el rodillo y el perfil, extender la vida útil del rodillo y garantizar la calidad de los perfiles terminados.

Flujo de trabajo

Desenrollador hidráulico → Dispositivo de alimentación y nivelación → Dispositivo de precorte y punzonado hidráulico →Sistema perfilador→ Corte de poste controlado por servo → Estante de salida

Técnico especificaciónns

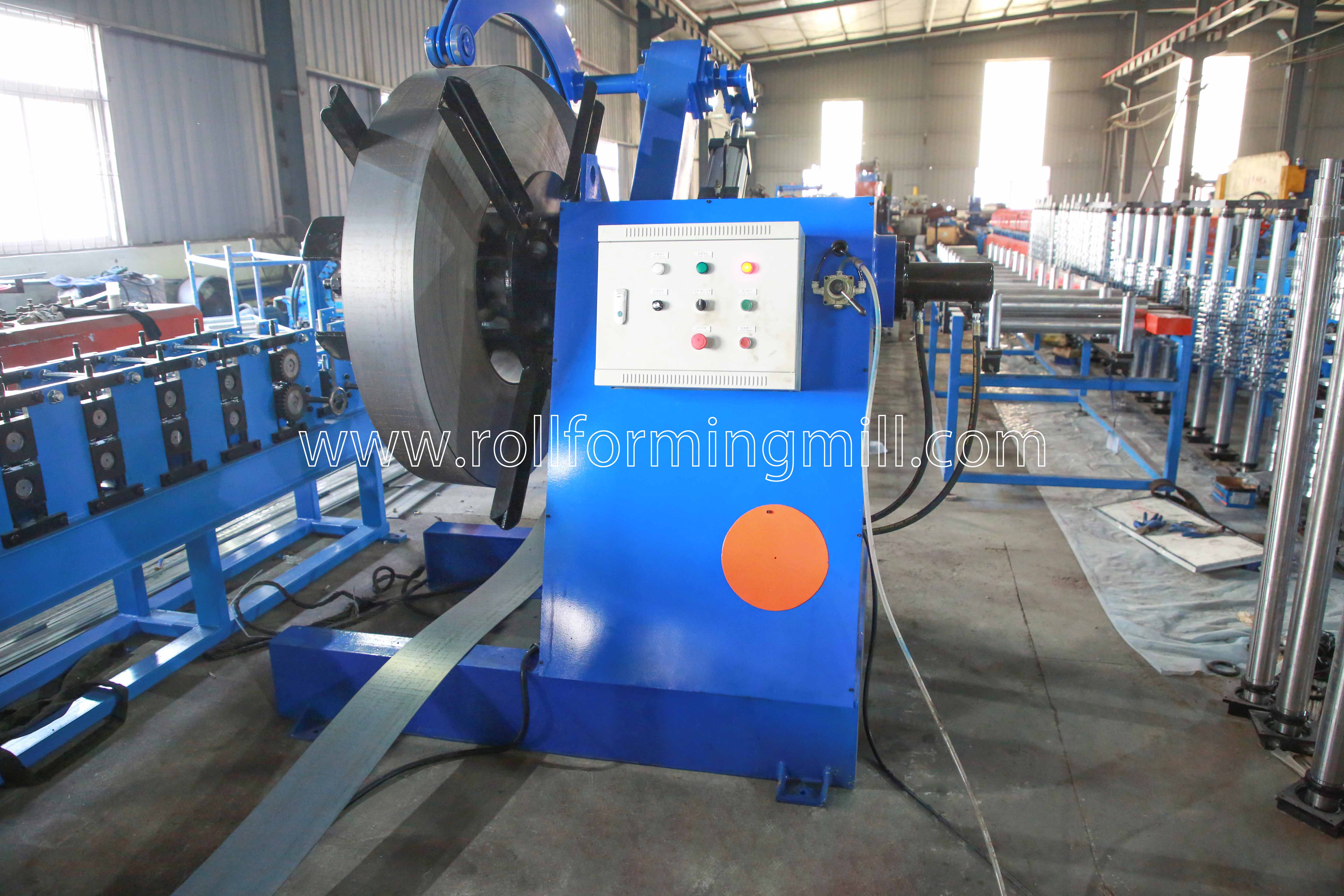

1) 5 toneladas Desenrollador hidráulico: un juego

Contracción y parada del diámetro interno de la bobina de acero del control hidráulico
Máx.Ancho de alimentación:600 mm
Rango de ID de bobina:508±30mm,Diámetro exterior:1600 mm
Máxima capacidad:5 toneladas,Motor:3kW,Control de velocidad de frecuencia
Motor de bomba de aceite:2,2 KW,Con brazo de prensa
Agregue energía de alimentación automática y dispositivo de parada automática

016A6459

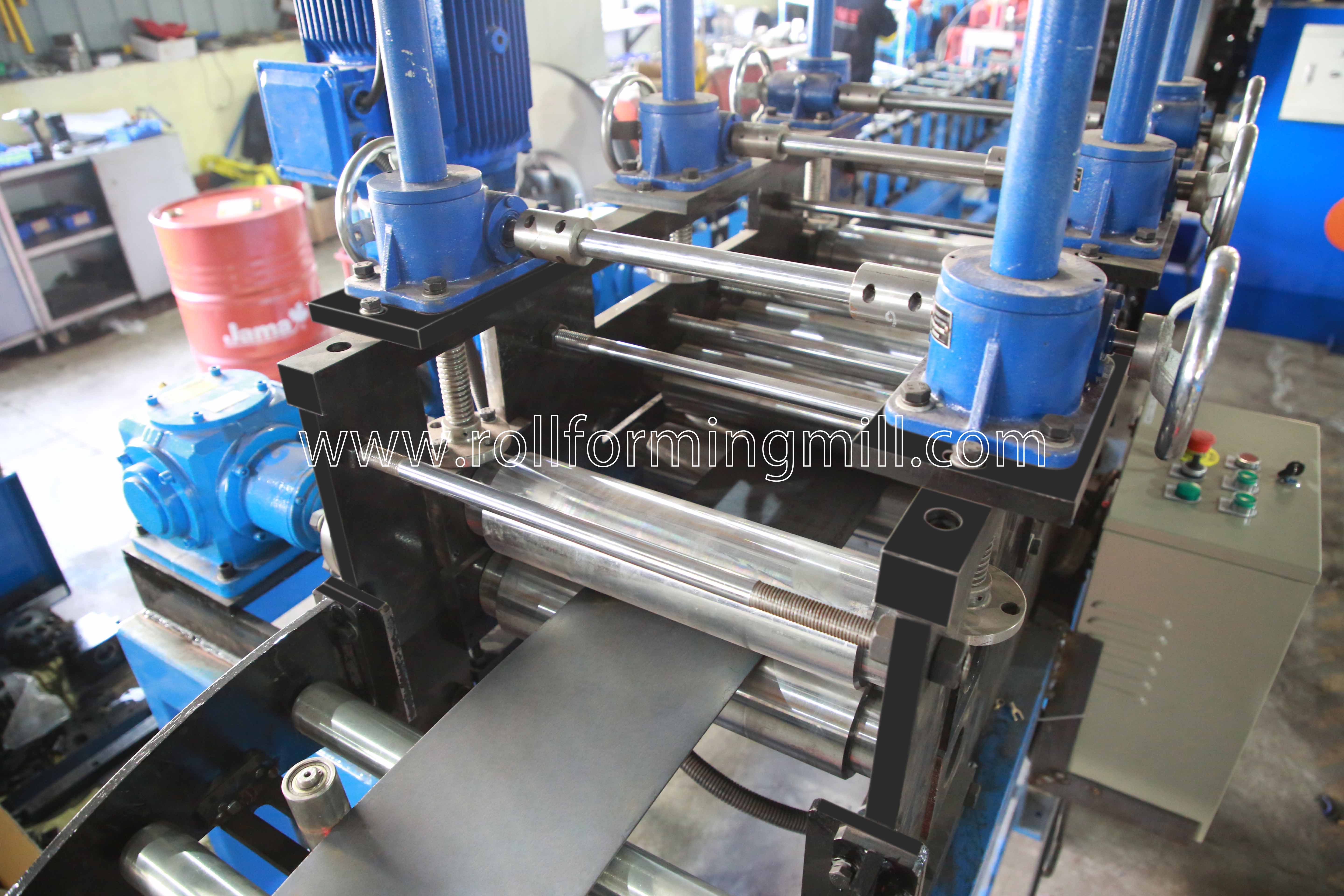

2) Dispositivo de alimentación y nivelación

Arriba Tres Abajo cuatro Totalmente Siete Dispositivo de nivelación de ejes

Ejes fabricados con Acero GCr15 (=Acero EN31)

Tratamiento térmico, HRC 58-62. Diámetro = φ105 mm

016A6479

3) Dispositivo hidráulico de precorte y punzonado

Prepunzonado y precortado, utilice el same sistema hidraulico

Motor hidraulico:22kW,Rango de presión hidráulica: 0-16Mpa
Material de la herramienta de corte y punzonado: acero para moldes. Cr12MoV(=SKD11 acero

Con un millón de veces de reducción de vida), tratamiento térmico a HRC58-62 grados
8 cilindros Sistema de perforación para perforar tanto en el alma como en la brida.

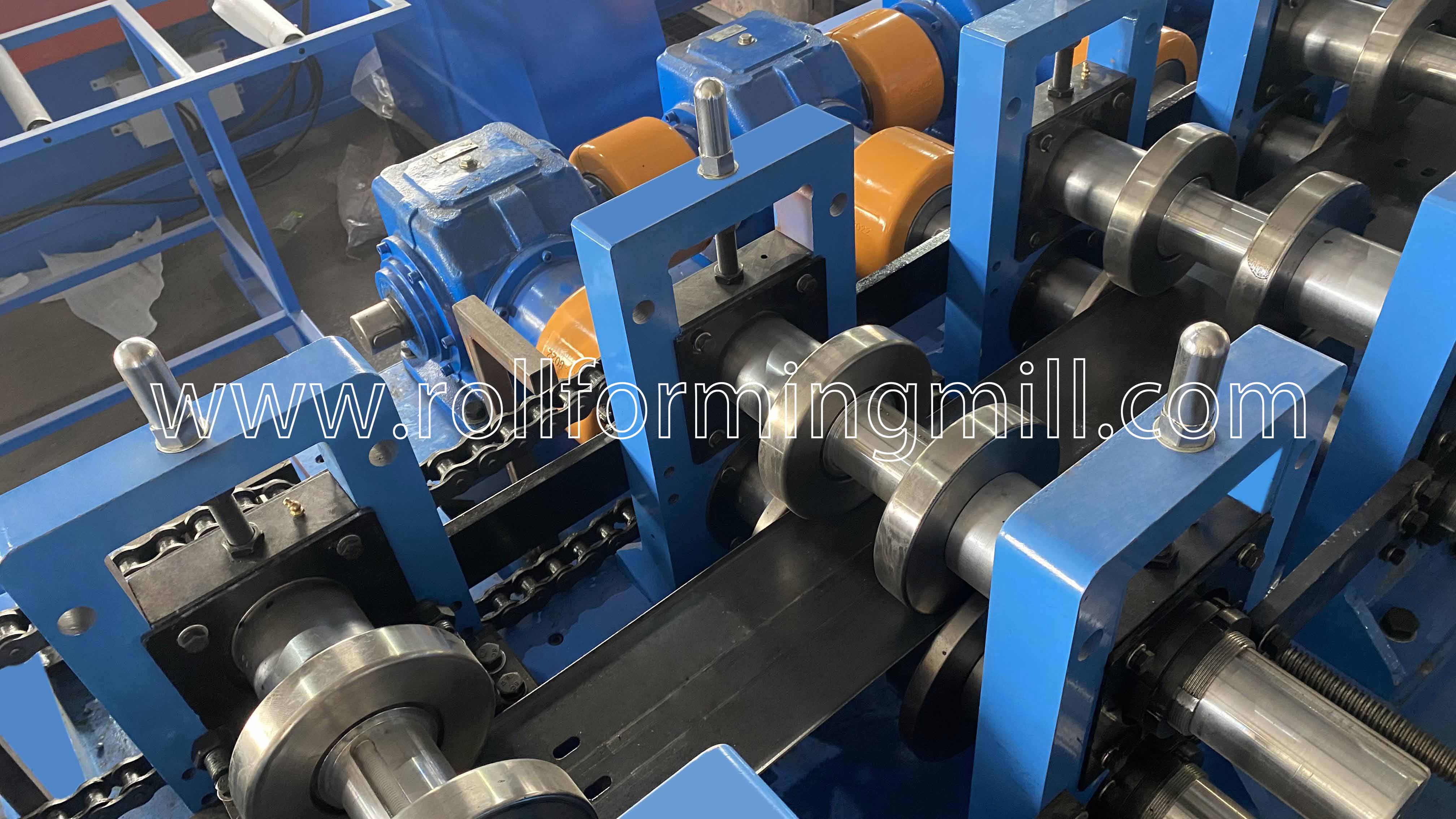

3) Máquina principal

Rodillos fabricados de acero Cr12, mecanizado de precisión, recubierto de cromo duro

Ejes fabricados en acero 45#, templado y revenido, cromo duro

Velocidad de formación real:15-20 m/min (incluido punzonado y corte)

2023_03_14_10_46_IMG_8047

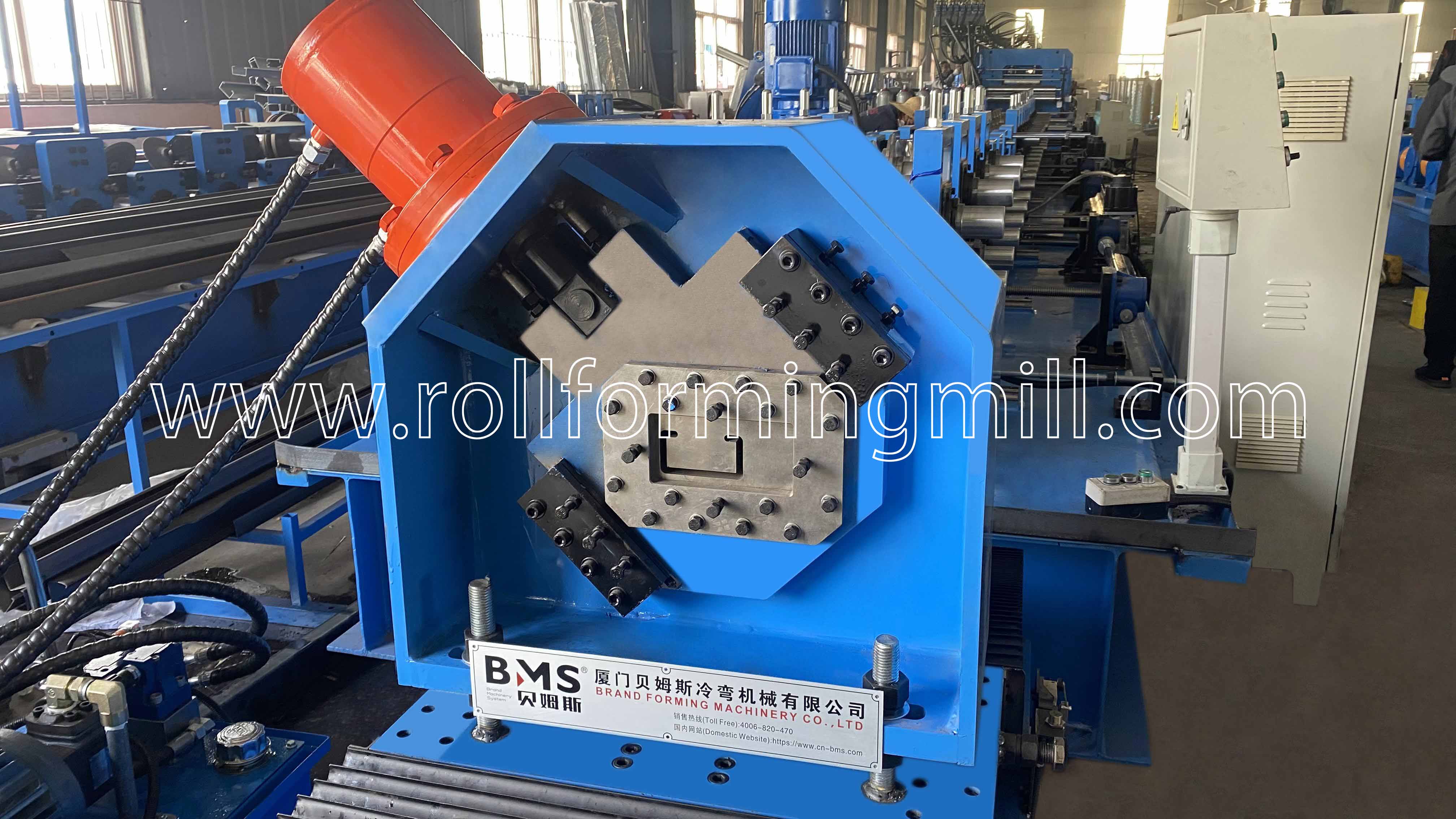

4) Postcorte controlado por servo

Fiador oblicuo hidráulico de 45 grados: carrera de corte corta, resistencia de corte pequeña y velocidad de corte rápida

2023_03_14_11_00_IMG_8072

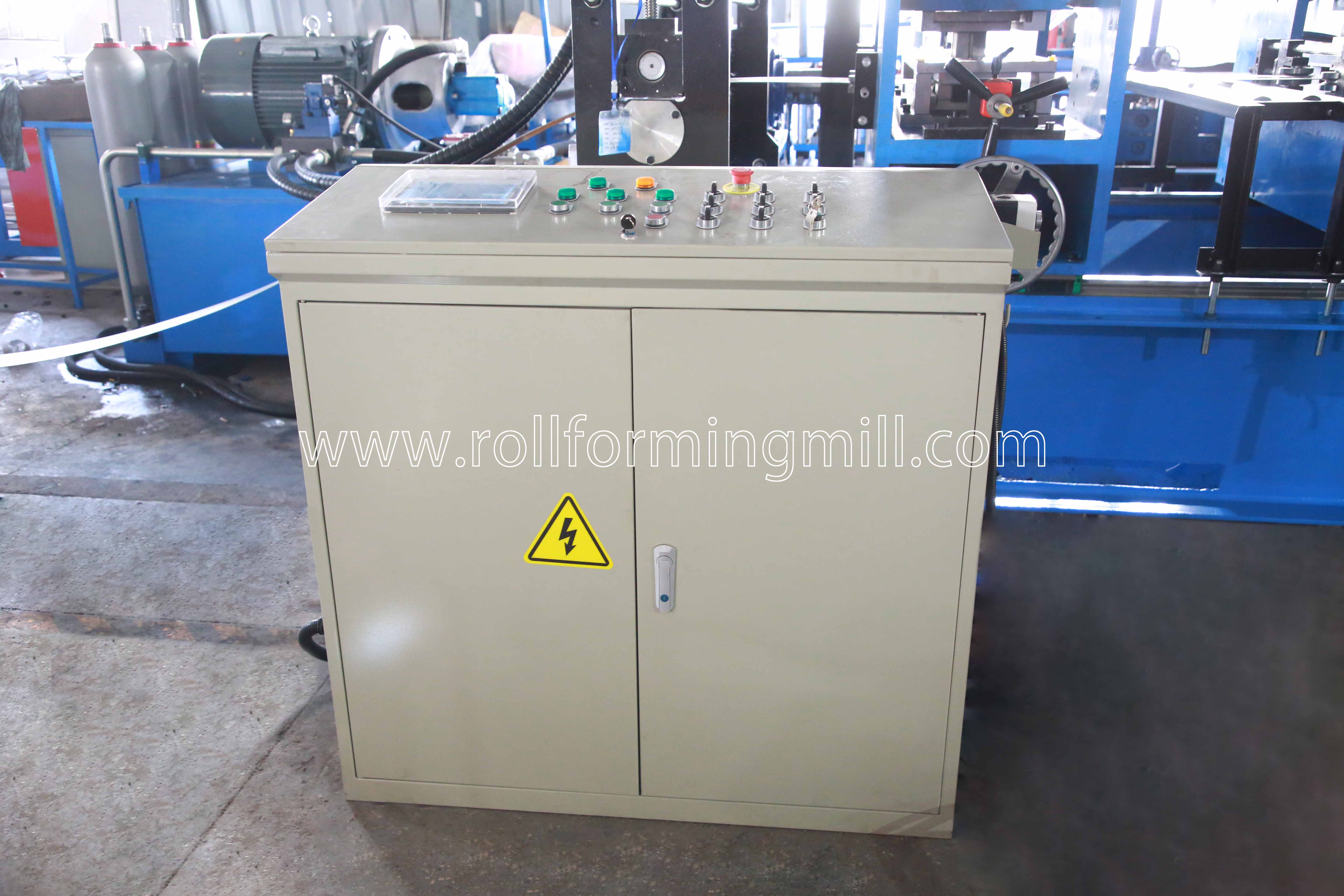

5) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

016A6492

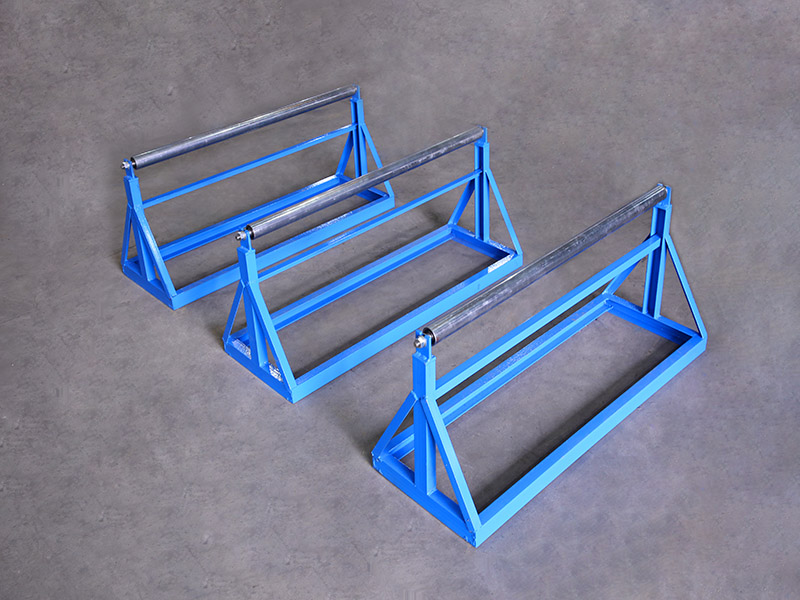

6) Estante de salida: Tres Unidades

20200316171137_19269

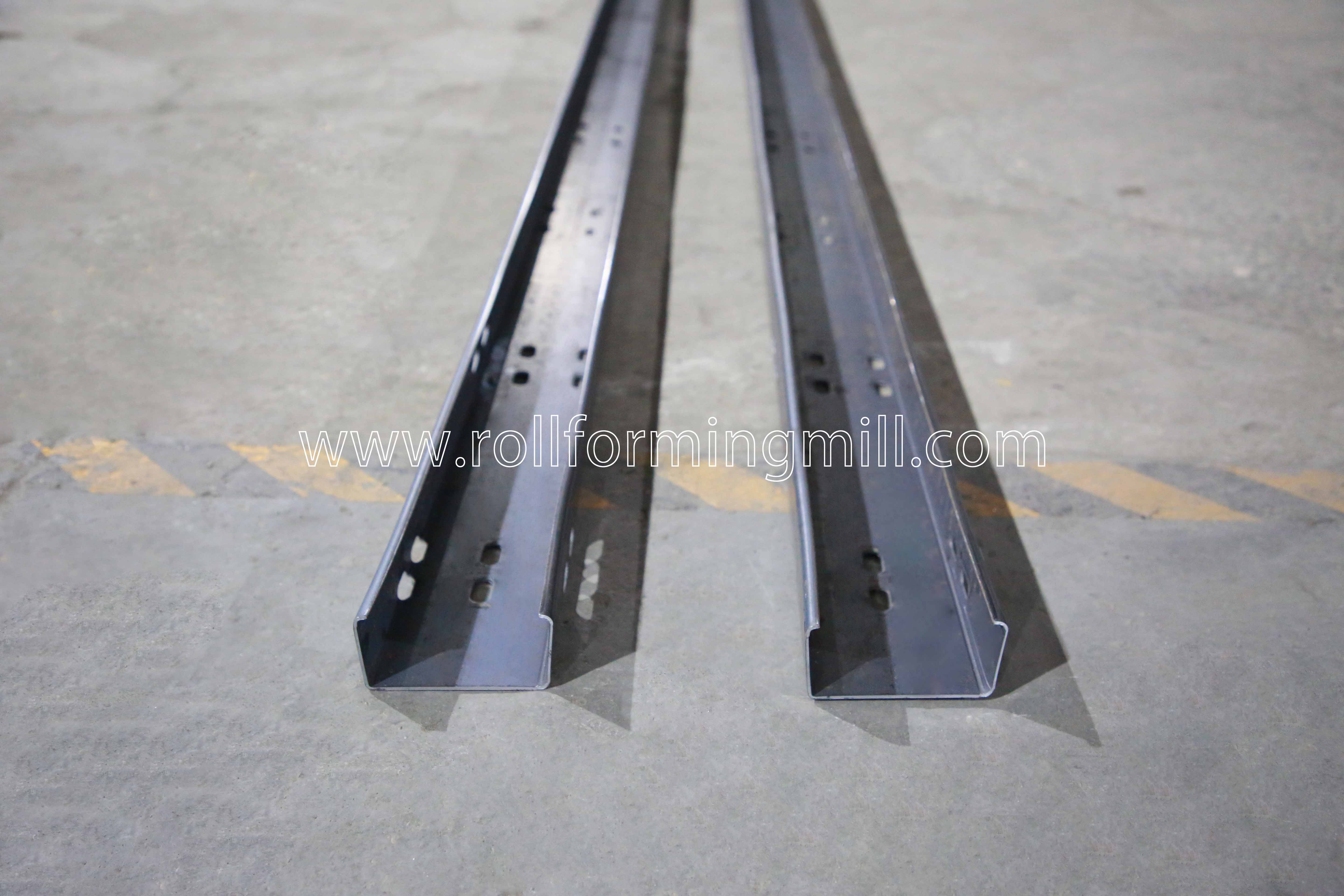

7) Mostrar productos

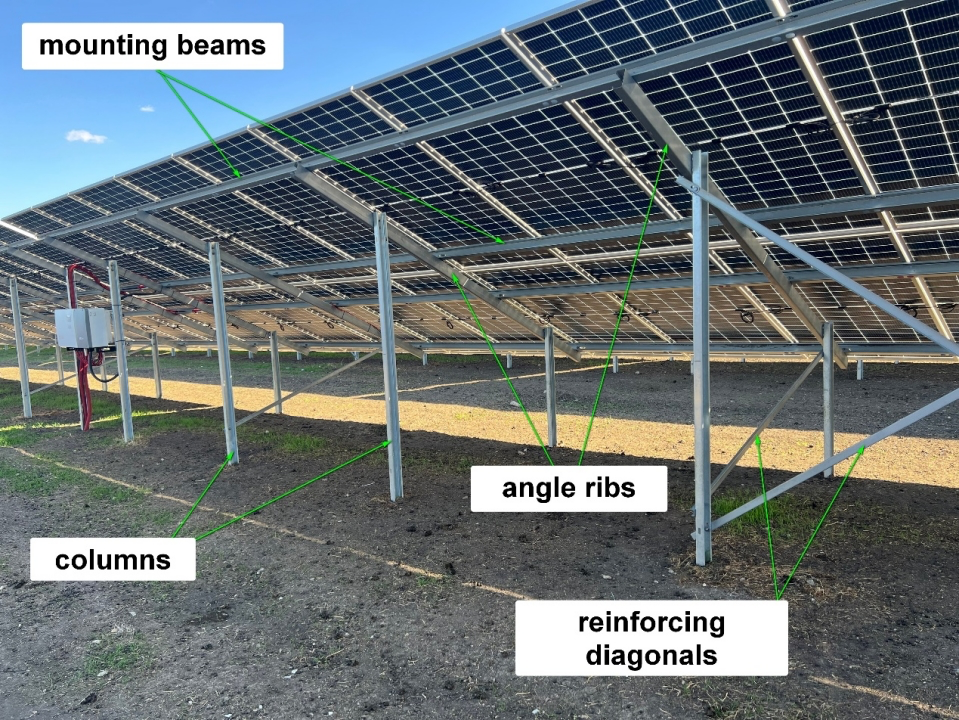

Caso de aplicación

7f967951cf01646dbd5dd667f38408c0

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Servicio postventa

1. El la garantía es 24 meses después de que el cliente reciba la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con costo adicional.
