Tipo de cambio automático 18-20M / Min C&Z Purlin Machine

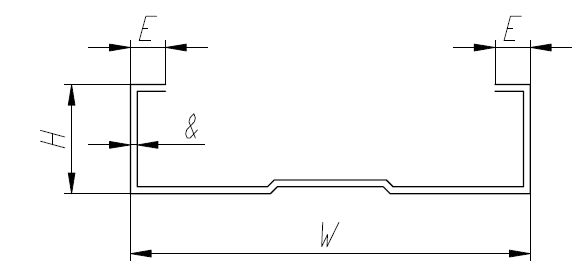

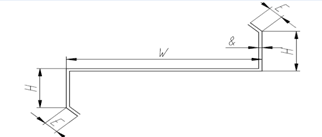

Ⅰprofile dibujo

C Purlin RIB: Con o sin (opcional)

Tolerancia de longitud para 6m: L ± 3mm

Agujero de perforación en ambos lados y altura (brida) lado, tolerancia:± 1 mm, Tamaño del agujero de la ranura:14x25mm o agujero personalizadopor tamaño similar

Agujeros de punzonado de la siguiente manera:

Ⅱ. Material:

Espesor del material: 1.5 ~ 3.2mm

Material aplicable:340 MPA para MS o HR y GALVALUME 550MPA AZ150

Ⅲ. Flujo de trabajo de máquina

Decoiler → Dispositivo de alimentación y nivelación → Dispositivo de perforación y pre-traje hidrúatico → Sistema de formación de laminación → Corte posterior hidráulico → Marco de soporte de producto

IV. Componentes de la máquina

1) Deckoiler hidráulico: un set5 toneladas

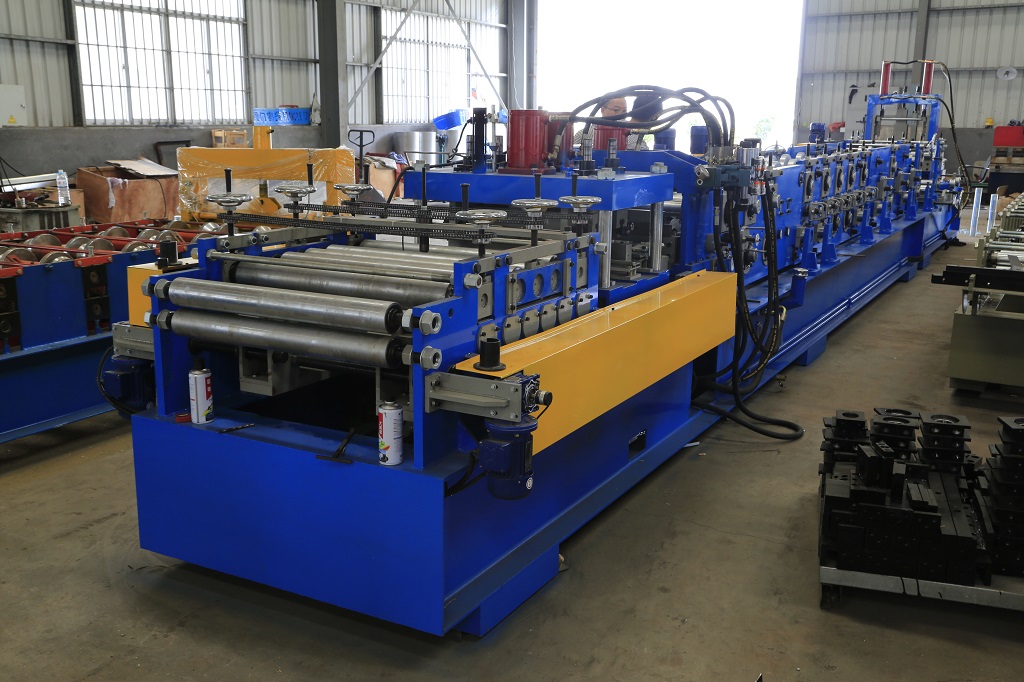

2) Molino de laminación en frío:

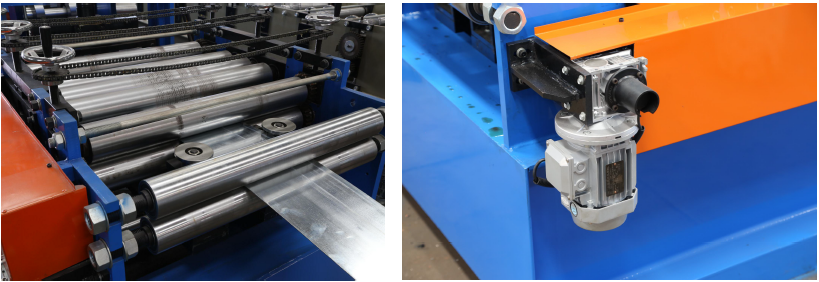

Con guía de material de alimentación.(Control automático de alimentación, guardar el costo de mano de obra)y dispositivo de nivelación

Marco de cuerpo hecho denorma nacional 450 # htipo de acero por soldadura;

Espesor del carpintero:30 mm (más grueso, más fuerte y estable trabajando para larga vida)

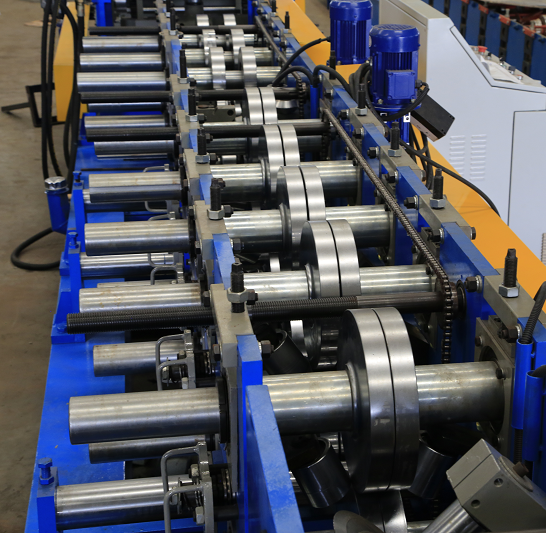

Rodillos fabricados desdeHerramientas de acero CR12 (acero D3, para larga vida útil), mecanizado de precisión,

Ejes fabricados a partir de acero 45 # de alta calidad, diámetro del eje principal =Ф90mm, alisando el diámetro del eje del rodillo= ф100mm, mecanizado de precisión

Conducción del motor, transmisión de piñones de cadena, sobre22 estaciones formadoras(19 paso a formar y 3 paso para la configuración final).

Motor principal =22kw, Control de velocidad de frecuencia

Motor cambiante de tamaño: 6pcs, Controlado automáticamente por la programación del PLC.

Velocidad de formación aproximada.18-20m / min (dependiendo del número de orificios de perforación)

ConConfiguración de rodillo de cuadrante

TodosPernos de tornillo con el grado 8.8 para asegurar la fijación de la estructura de la máquina con fuerza y ​​larga vida durante la máquina en funcionamiento durante mucho tiempo.

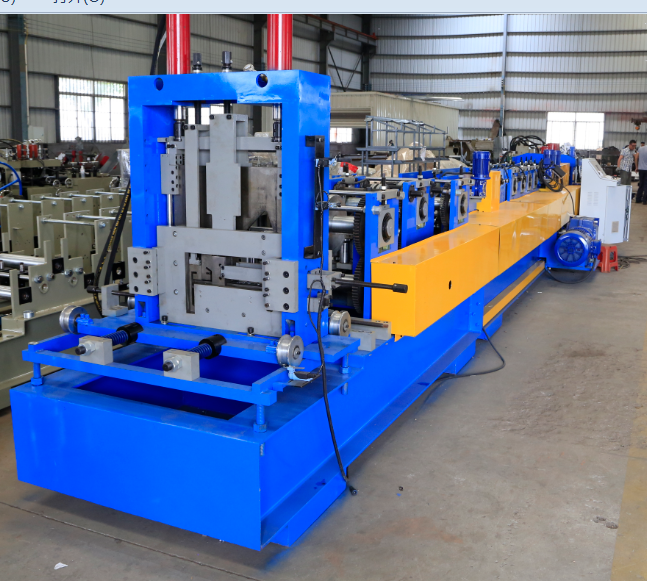

3) Dispositivo de perforación y corte hidráulicos:

Pre-punzonado y preajuste, use el mismo sistema hidráulico.

Motor hidraulico:7.5kw, Rango de presión hidráulica: 16MPA

Material de la herramienta de punzonado y corte:acero CR12MOV (= D2 Steel, con un millón de veces el punzonado / vida de corte), Tratamiento térmico a HRC58-62 GRADO

3-cilindrosSistema de perforación de agujero para punzonar tanto en web como en brida:

proveerLa configuración de engranajes para la acción arriba / abajo para actuar con el equipo

La base deLa estación de punzonado está en un tornillo de plomo adecuado para facilitar la salida de las estaciones de perforación para obtener un cambio de golpe y morir, yAgregue la escala de medición para un fácil ajuste

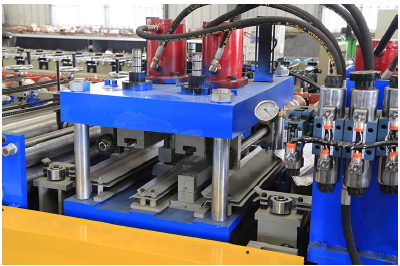

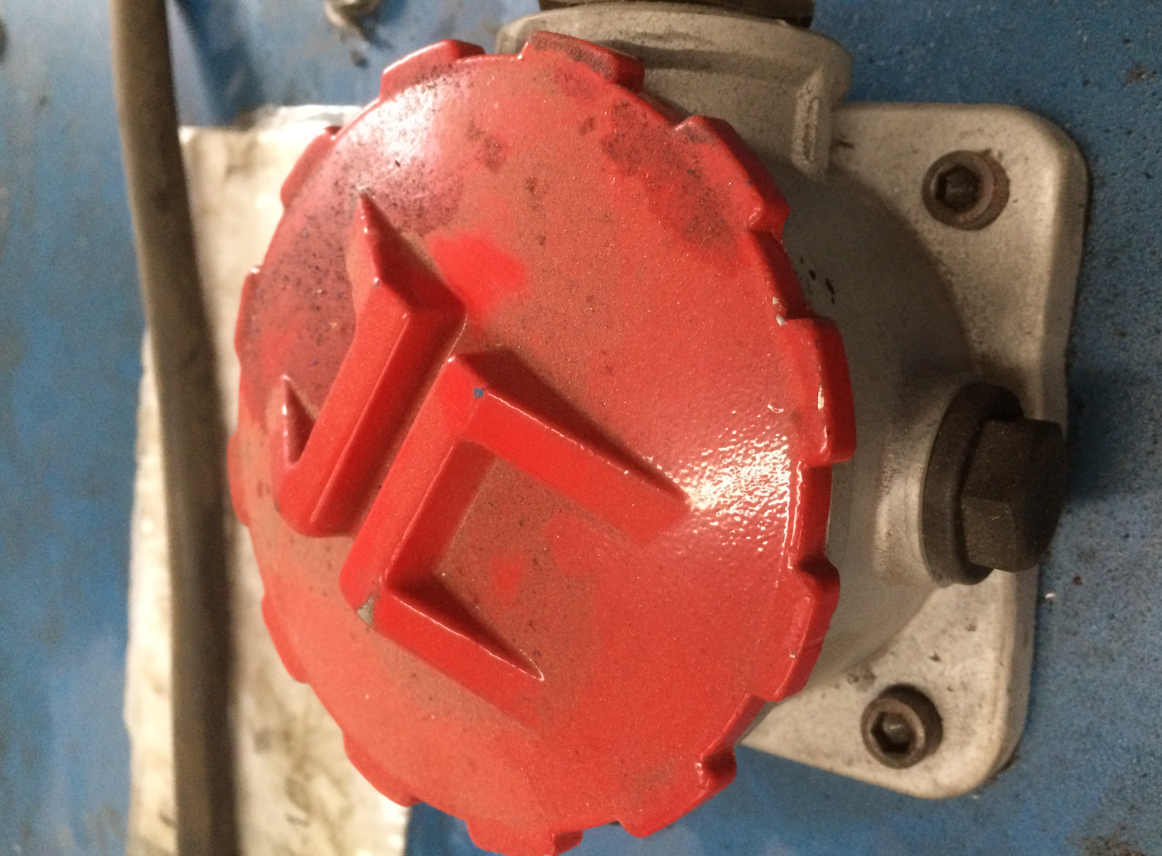

El sistema hidráulico.con filtro de aceite para la filtración de aceite, para garantizar que el aceite circulado esté limpio y alargue la vida útil del sistema hidráulico. (Ver la imagen de abajo)

Más nuestro dispositivo hidráulico post-corte patentado.(No hay necesidad de cambiar el corte de corte por diferentes tamaños como la máquina de purlin tradicional), que hacen mejor el perfil de corte.

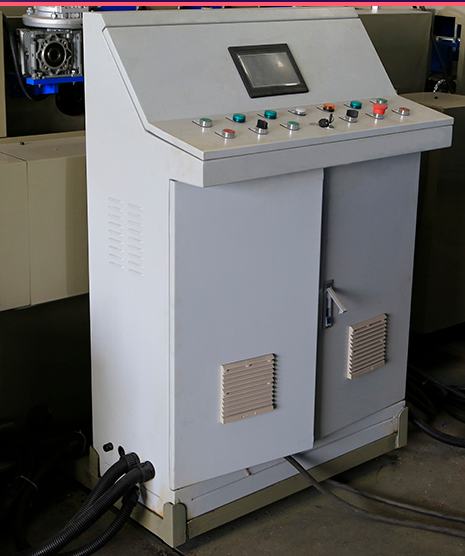

4) Sistema de control de PLC

Intercambio entre C Purlin y Z Purlin: cambiando manualmenteCon los siguientes 3 pasos simples:

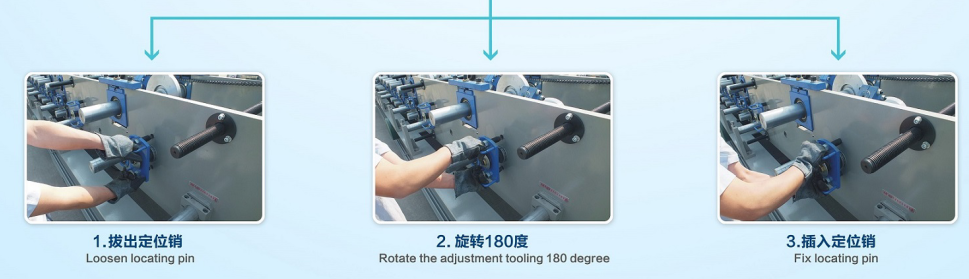

Pero desde C75-300 o Z120-300,Cambie el tamaño mediante el sistema PLC automáticamente:Cambio solo presiona las teclas en la pantalla táctil

Controla la cantidad y punzonado, la longitud de corte automáticamente.

Combinado con: PLC, inversor, pantalla táctil (Gran tamaño 7 pulgadas para facilitar la operación, tanto en inglés como en idioma chino), codificador, etc.

Tolerancia de corte a largo ± 1 mm

Voltaje de control 24V

5) Exit Rack:

Sin motor,Con rodillos en él para el movimiento oriental., 2 unidades x 3m de longitud.

V. Imagen de la máquina (solo para referencia)

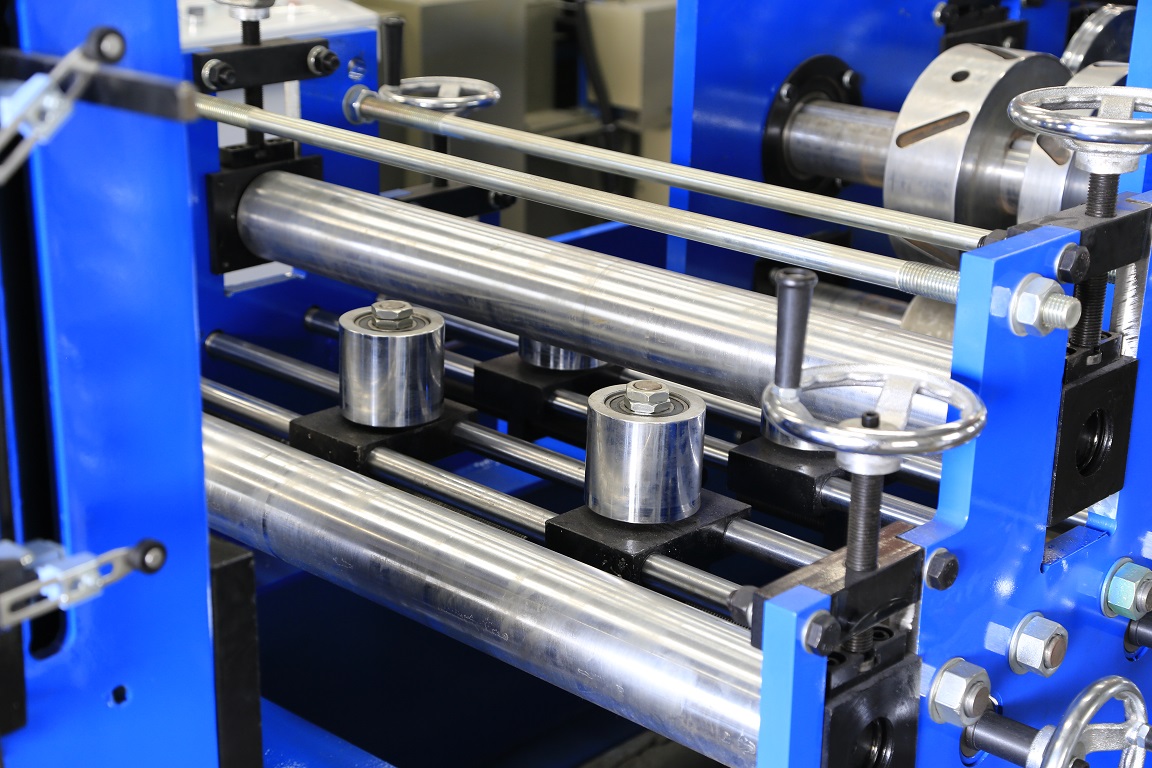

1. Vista lateral del material:

2.Escuela Ver:

3) Vista lateral universal posterior al cortador:

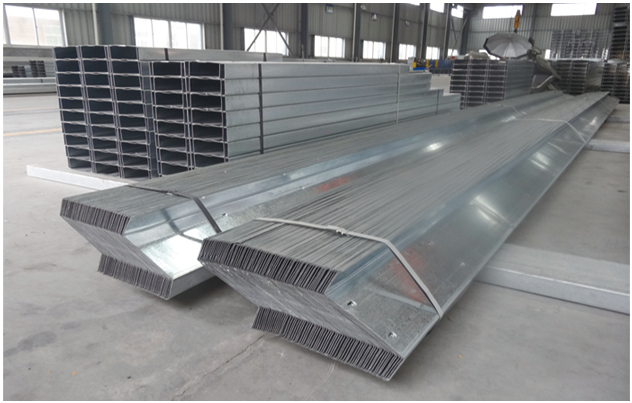

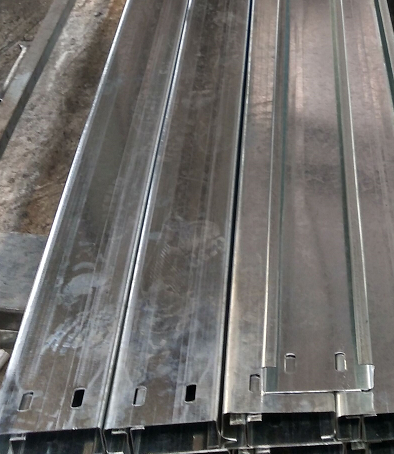

4) Máquina producida C PURLINS

5) Máquina producida Z Purlins

Vi. Tipo de cambio rápido CZ Purlin Roll Forming Machine Video

http://www.rollformingmachinerychina.com/quick-change-cz-purlin-roll-forming-machine_n97
