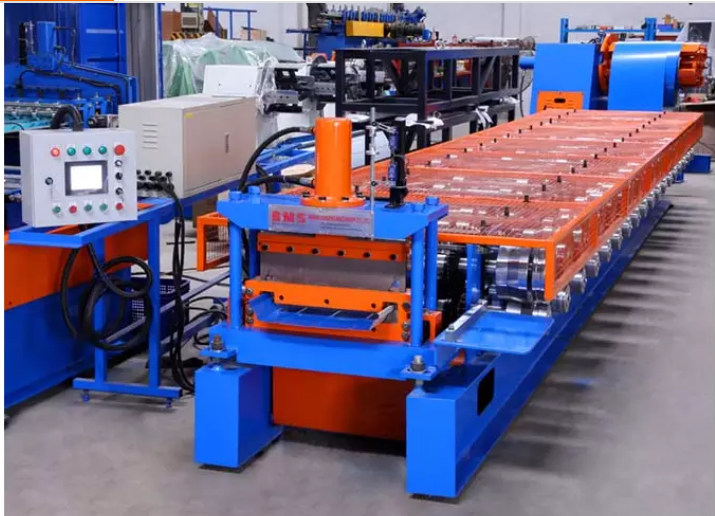

Máquina formadora de costura derecha de alta precisión YX65-300 / 400/500

I.Perfil de la marina de pie YX65-300,400,500 Máquina formadora de rollo frío

La máquina de formación de rollo de YX65-400 (ajustable) puede formar 3 hojas de tipo (ancho efectivo de 300 mm, 400 mm, 500 mm)

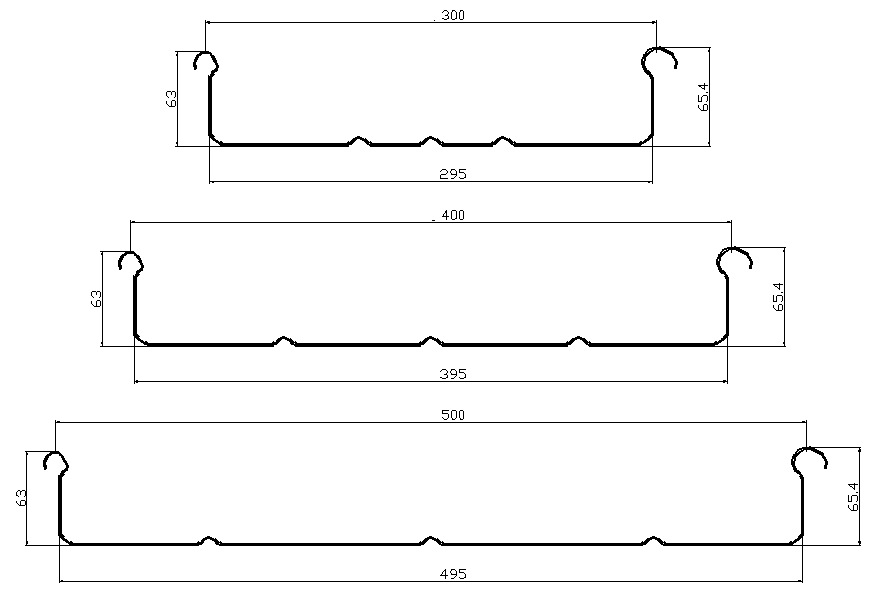

Perfil:

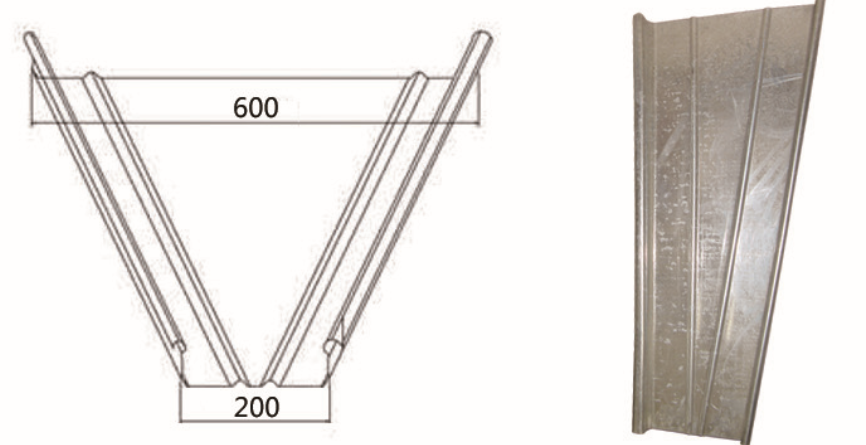

Afilar:

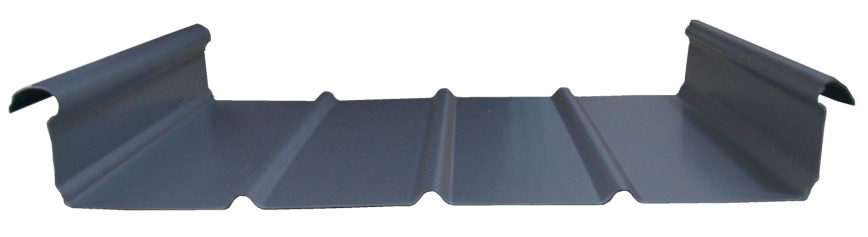

Panel de muestra:

----como referencia

Material:Aluminio: 0.7-1.2mm; Acero: 0.5-0.8mm

Ancho efectivo: 300/400 / 500mm.

Ancho de tareas: alrededor de 472/575 / 675 / mm

Tensión material:G300mpa

Componentes de la máquina

1. Deckoiler monoual: una unidad de 3 toneladas

2. Máquina formadora: un conjunto

Conducción motora, transmisión de cadena / piñón; alrededor de 14 pasos para formarse;

Rodillos fabricados a partir de 40CR de alta calidad, pulido fino, tratamiento térmico, recubierto de cromo duro.

Diámetro de los ejes: Ф75mm, precisión mecanizada

Motor principal: 5.5kw, control de velocidad de frecuencia

Velocidad de formación: aprox.22m / min (sin incluir el corte)

Con el dispositivo de guía de alimentación neumática: compresor de aire una unidad, cilindro y componentes de control neumático

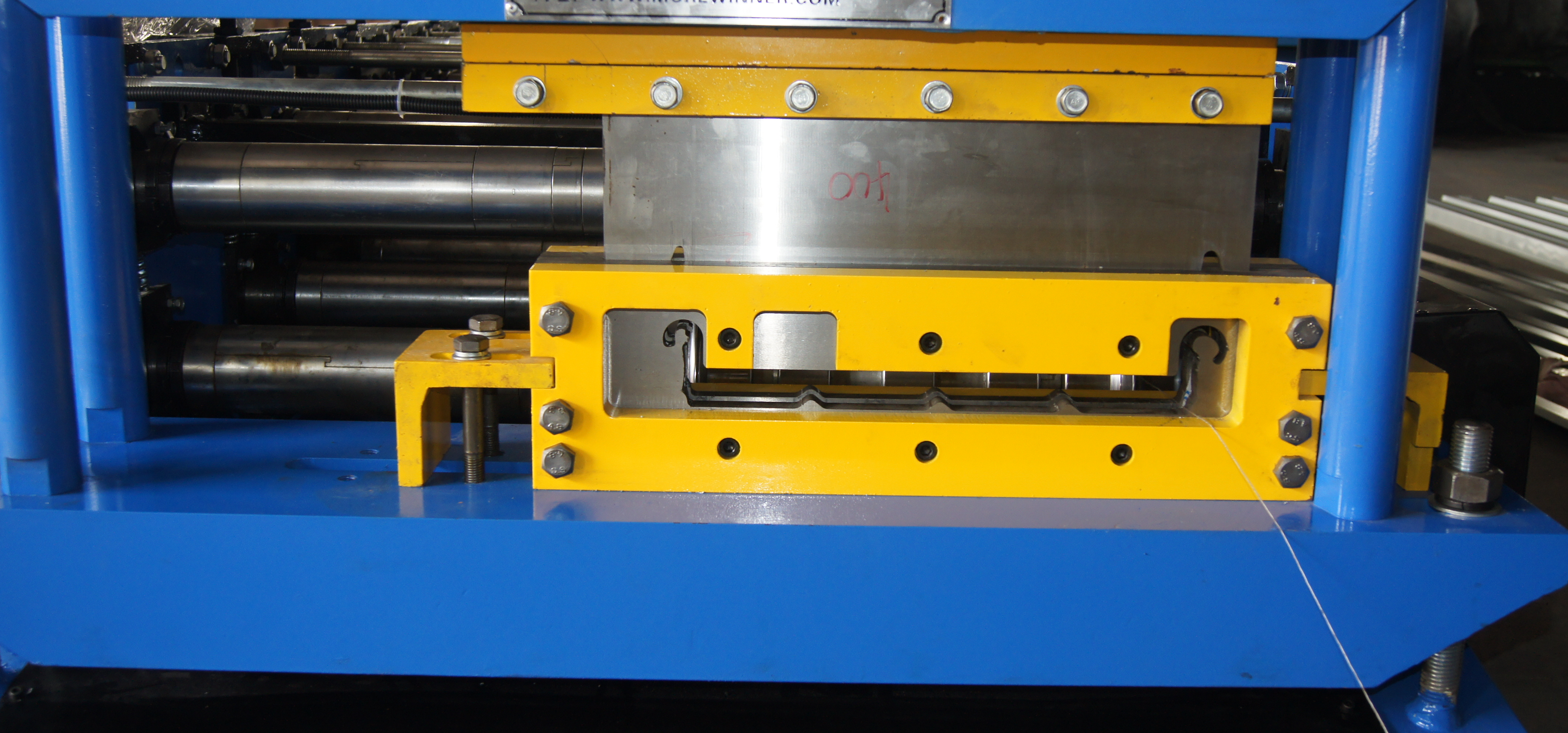

3. Dispositivo de corte hidráulico: un conjunto.

Pare para cortar, publicar para cortar, en blanco para cortar

Motor de la bomba: 4.0kw; Presión de corte: máx.12MPA

Corte material de la herramienta: Cr12, Calor tratamiento HRC58-62,

2 pares de herramienta de corte

----como referencia

Estante 4. ProductoUn-accionado, 4 unidades

----como referencia

5. Sistema de control de PLC: conjunto uno

Controlar la cantidad y la longitud de corte automáticamente.

Combinado con: PLC,Inversor,Pantalla táctil,Codificador, etc.

tolerance≤ cortadas a longitud ± 2,0 mm

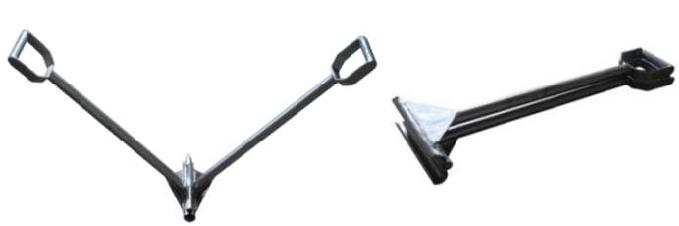

6. Manual de Edge-Bloqueo Tenazasdos unidades (con costo adicional US80.00 / unidad)

----como referencia

7.máquina de coser eléctricaUnaUnidad (con un costo adicional USD1500.00 / unidad)

----como referencia

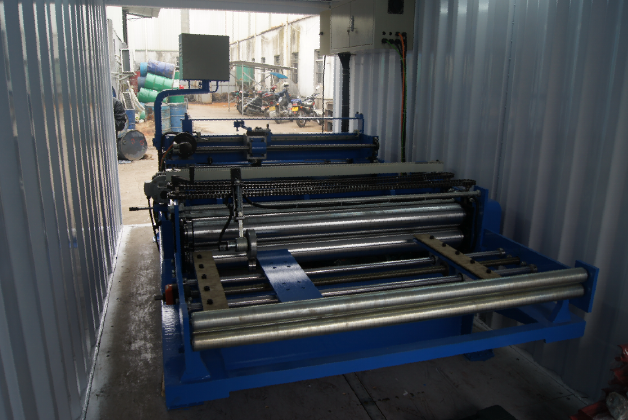

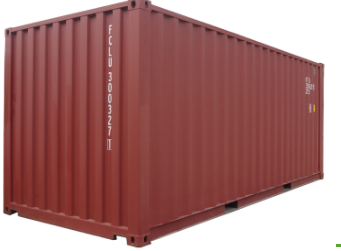

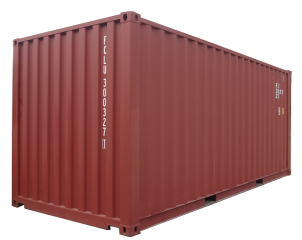

Con un contenedor de segunda mano de 20'gp:

Reconstruir por el vendedor Asegúrese de que el recipiente reconstruido sea la sujecidad y la electricidad segura

Cotización de la máquina de curvatura en frío II para el perfil yx65-300,400,500 y cónico

--como referencia

Especificación de la máquina de curva: Conducción de engranajes

Rodillos fabricados a partir de 40 nc de alta calidad, tornos CNC, cromo duro recubierto

Diámetro de los ejes: Ф75mm, precisión mecanizada

Motor principal: 4 kW,

Motor del servidor (marca Schneider Electric): 2KW,

Velocidad de formación: aprox. 12m / min

El sistema de control del PLC:

Controlar la cantidad y la longitud de corte automáticamente.

Combinado con: PLC,Inversor,Pantalla táctil,Codificador, etc.

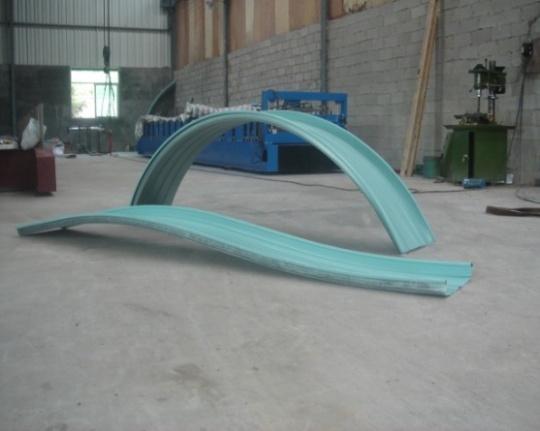

Puede curver el perfil de arco positivo y arco negativo;

La hoja recta se puede curvar a la vez, la hoja cónica puede curvarse en dos veces.

Configuración al mismo tiempo, la máquina puede curver 20 diferentes arco curvado positivo y negativo con un radio diferente.

(Para curvarse de una sola vez, el radio curvo mínimo es convexo, curvo 6 metros; Concave curvado de 11 metros).

Por ejemplo, el aluminio por encima de 1,0 mm de espesor, y el material es suave,Después de dos o tres curvas, el radio mínimo del arco convexo puede alcanzar los 2 metros de abajo.

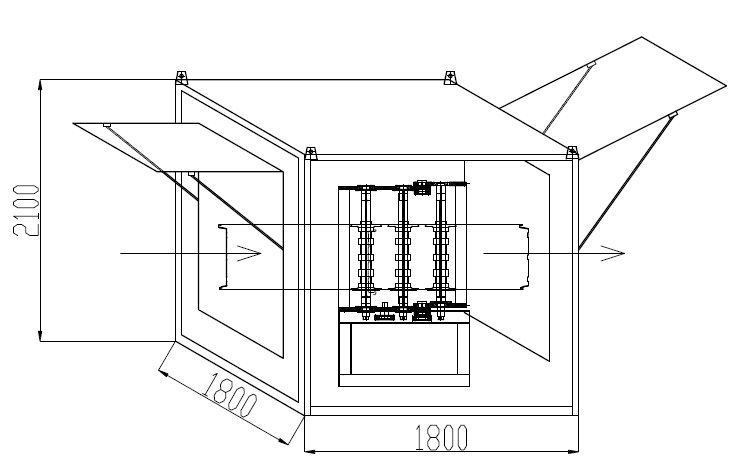

Agregar contenedor: 1.8m × 1.8m × 2.1m

---como referencia

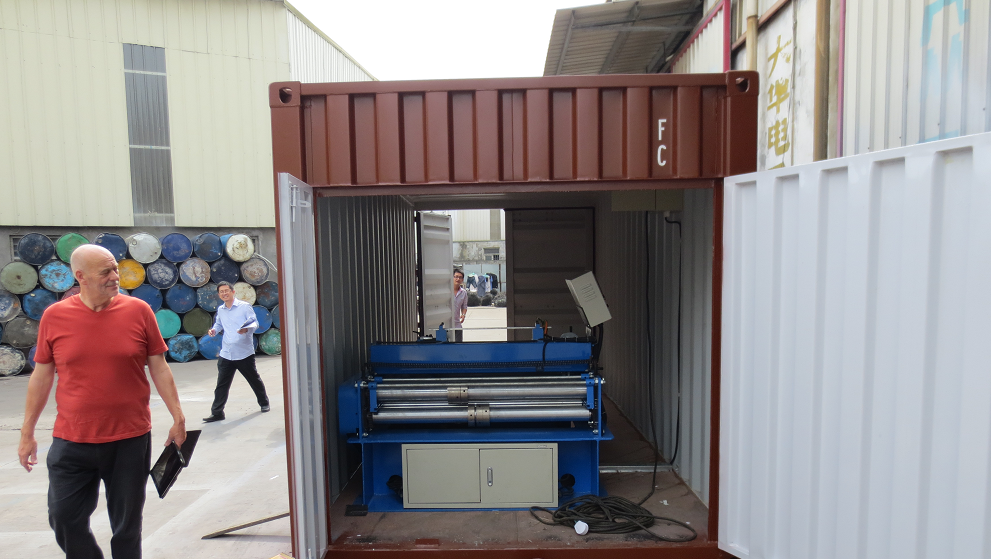

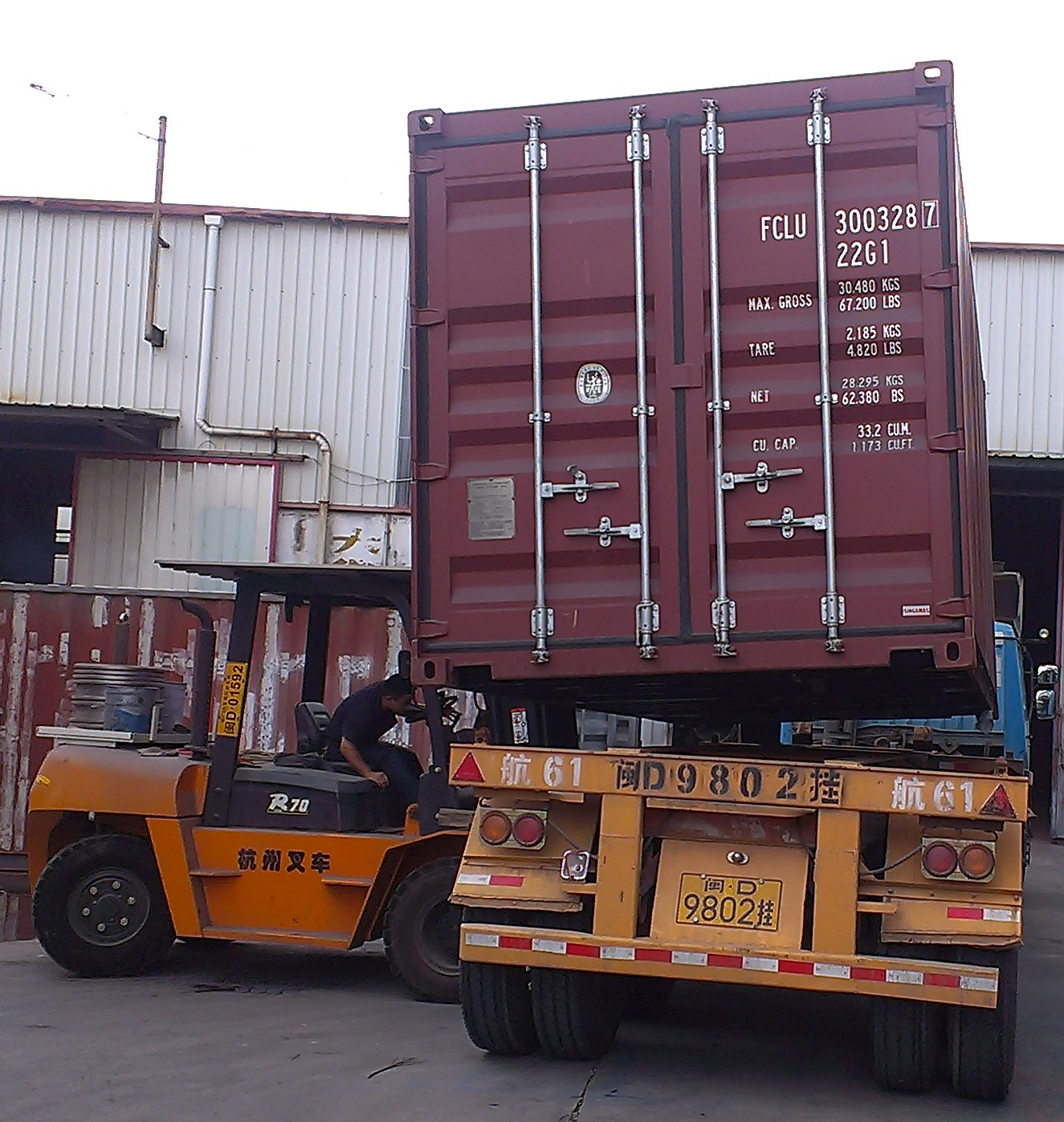

(Cargando foto de contenedor para exportación)

III Rollo simple formando Mahcine para Llegar

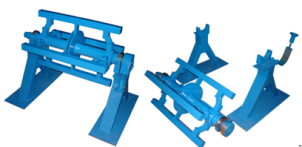

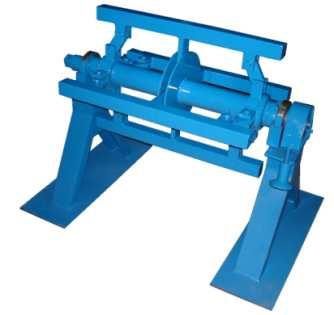

1. MANUAL DE-COILERuna unidad

--como referencia

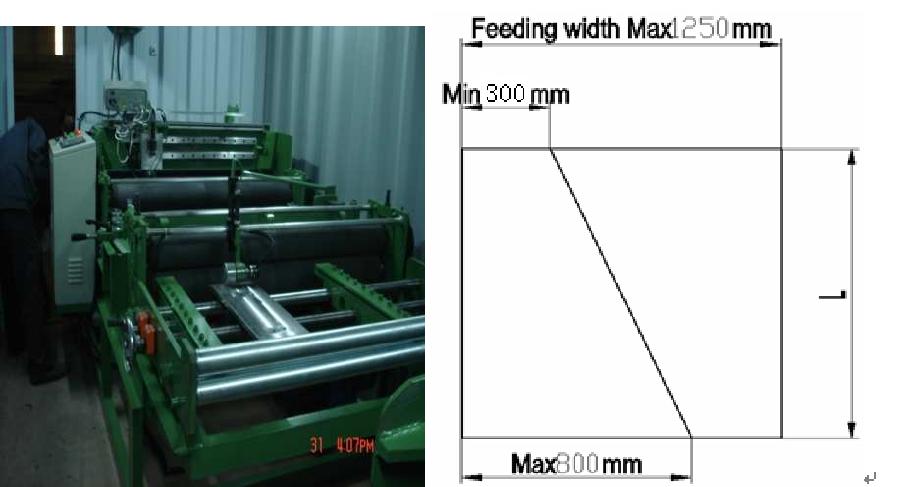

2, parámetro técnico:

La máquina se utiliza para hacer cortes de ángulo del grosor de la bobina: 0.7mm - 1.2mm, aluminio,

0.5mm-0.8mm, Material de acero Tensión: G300MPA Ancho de la bobina de corte: MAX.800mm Ancho de la bobina de corte: Min.300mm Velocidad de corte: Aproximadamente 13m / min

Motor principal = 2.2kw × 2units

Combinado con: PLC,Inversor,Pantalla táctil,Codificador, etc.

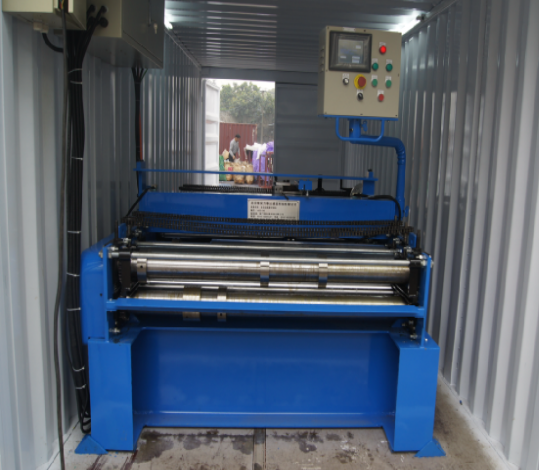

Con un contenedor de segunda mano de 20'gp:

Reconstruir por el vendedor Asegúrese de que el recipiente reconstruido sea la sujecidad y la electricidad segura
