Máquina formadora de rollos de doble capa para perfiles corrugados y perfiles para techos

La máquina perfiladora de doble capa es una prensa de tejas de doble capa de acero de color que se utiliza para producir materiales de paneles de techo en la industria de estructuras de acero.Se utiliza principalmente en la cubierta decorativa de edificios de parques industriales, edificios de fábricas, almacenes logísticos y techos de casas residenciales privadas.
Estado de Disponibilidad:
Cantidad:
  • BMS

Detalles Rápidos

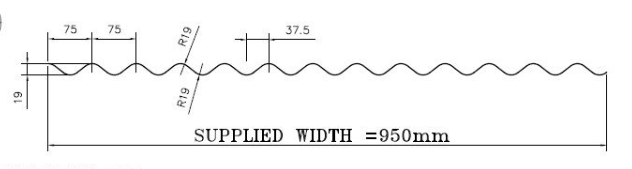

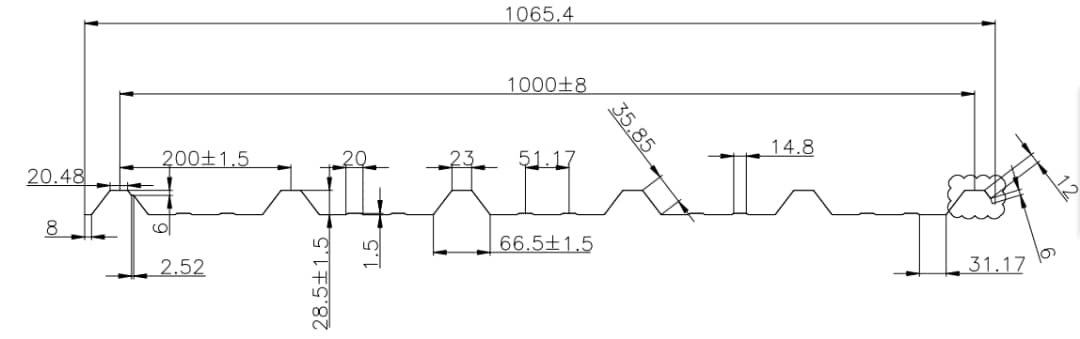

Perfil

 imagen1

 imagen2

No.               Parámetros principales

 Rollo formador Mill

Parámetros

1. Máx.Ancho de alimentación

950 mm/1000 mm

Paso de formación 20 pasos
2. Tolerancia de longitud ±1mm(6M) Base H450
3. Espesor de inspección 0,4-0,6 mm Espesor de la pared lateral Q235 t18mm
4. Velocidad del producto

10 m/min

Eje

acero 45#,  φ90/75mm
5. Material de aplicación

Pre pintado  Galvanizado  Acero (PPGI)


Rodillo

Acero 45#, Torneado en desbaste, Tornos CNC, Tratamiento térmico, Cepillado y pulido
6. Fuerza de producción 350Mpa Motor principal 7,5 KW
7. Tolerancia de ancho efectiva

-2/+3mm

Reducir la velocidad Serie R
8. Espesor del material 0,4-0,6 mm Cadena   ZIQIANG
9. Sistema de control Sistema de control PLC     Velocidad de formación

12-16m/minuto

10. Material de prueba

BMS proporcionará el tamaño del material de alimentación  comprar eso 2 semanas antes de la prueba de la máquina


Flujo de trabajo


Dispositivo de guía de alimentación  → Precortador manual → Molino perfilador principal → Postcortador hidráulico    →  Sistema PLC   →  Estación Hidráulica  →Rejilla de salida


Pantalla de componentes de la máquina

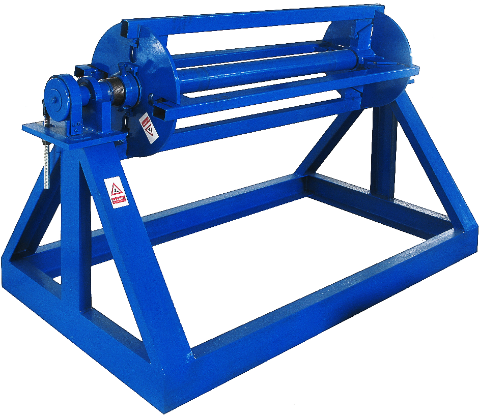

 1)Manual  Desenrollador: 2 juegos


imagen3

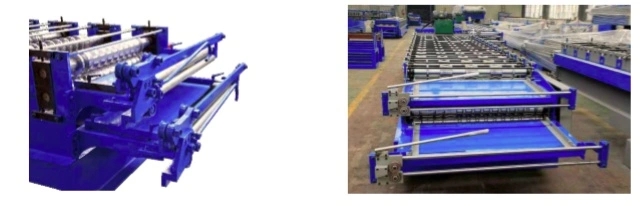

2) Laminador en frío:


Con guía de alimentación de material, bastidor de H450 mecanografiar el acero mediante soldadura;

Con precortador manual para fácil operación y ahorro de material:



Grosor del aparador: 22mm

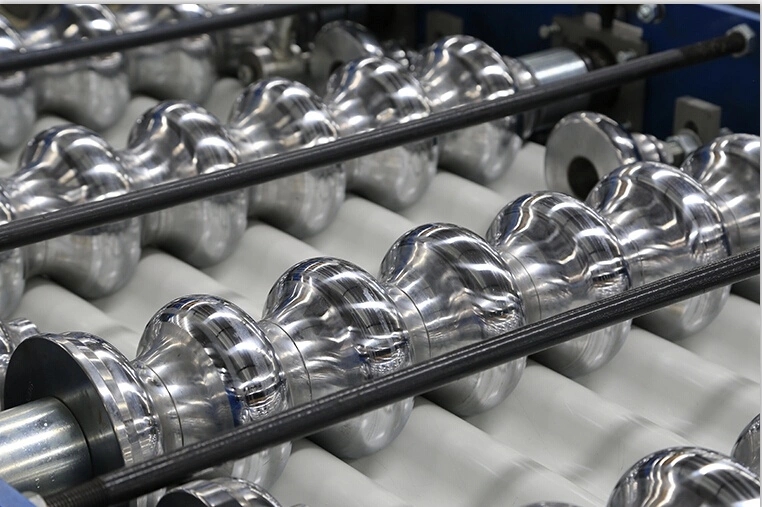

Rodillos fabricados de acero 45#, Tornos CNC, tratamiento térmico, revestimiento de cromo duro con un espesor de 0,04 mm, superficie con tratamiento de espejo

Diámetro de los ejes =ф90mm/ ф75mm, mecanizado con precisión;




3) Dispositivo hidráulico de corte posterior:

Postcorte, parada para cortar, cuchillas de corte de dos piezas, sin corte

Motor hidráulico: 4kw, Rango de presión hidráulica: 0-8Mpa

Material de la herramienta de corte: Cr12MoV(= SKD11 con al menos un millón de veces de vida útil), tratamiento térmico a HRC58-62 grados

La potencia de corte es proporcionada por la estación hidráulica del motor principal.

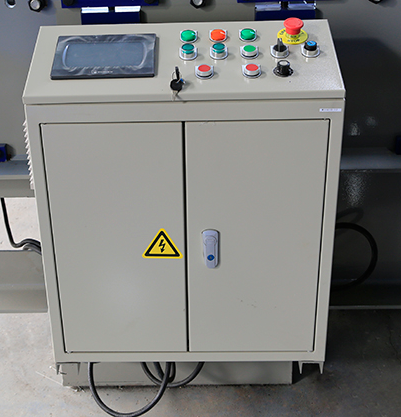

4) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente

Combinado con:  PLC, inversor, pantalla táctil, codificador, etc.

Tolerancia de corte a medida≤±1 mm

Voltaje de control 24V


imagen9


5) Rejilla de salida:

Sin alimentación, 2 unidades, con rodillos para facilitar el movimiento

详情页_03

详情页_04

详情页_05图foto 1
