Máquina perfiladora de doble capa de alta calidad para perfiles corrugados y perfiles para techos

Especificaciónof

Máquina formadora de rollo de doble capa

ÍTI Máquina formadora de rollo de doble capapor acanalado perfil&techumbreperfil

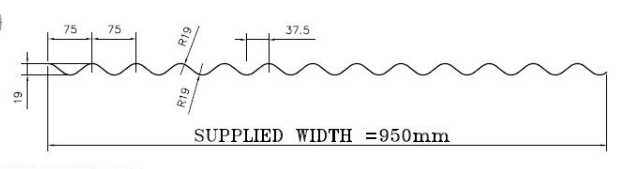

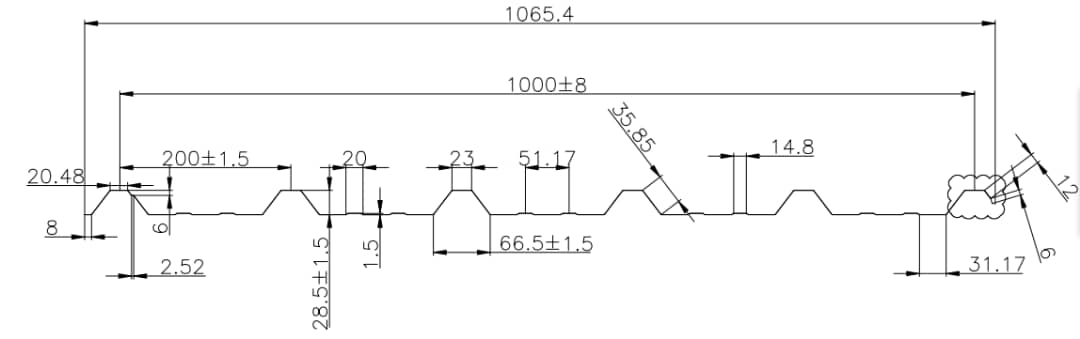

Dibujo de perfil:

Material:

Espesor del material:0.4-0.6mm Eficazancho:950mm/1000mm

AplicableMaterial: Preparado GalvanizadoAcero (PPGI),YFuerza350MPA—Por favor confirma

Ancho efectivoTolerancia: ±5mm la tolerancia de espaciado de onda: ± 1 mm

La altura de la ondaTolerancia: ±Tolerancia de corte a longitud de 1 mm≤ ± 1 mm

Componentes de la máquina

1)ManualDecoilero: 2sets

------- Fotoporreferenciasolo

2)Molino de laminación en frío:

Con guía de material de alimentación, marco de cuerpo hecho deH450 tipo acero por soldadura;

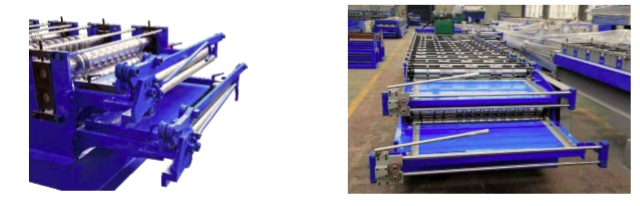

Con manualprecutadorPara facilitar la operación y guardar material:

Espesor del aparador:22mm

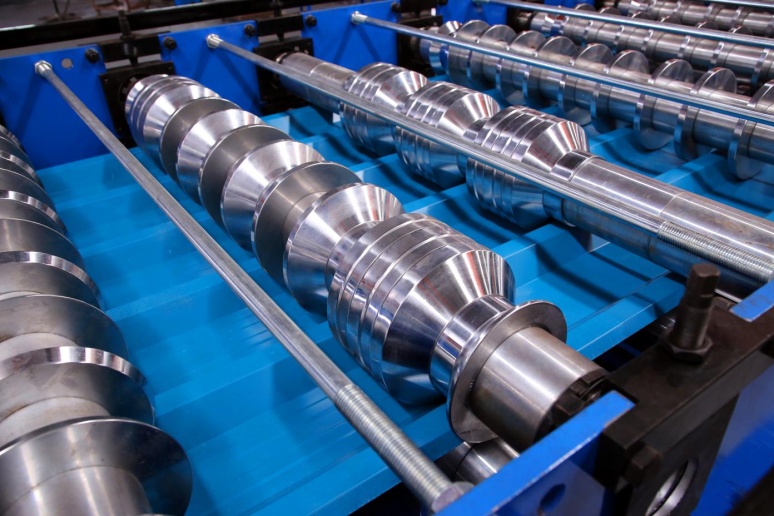

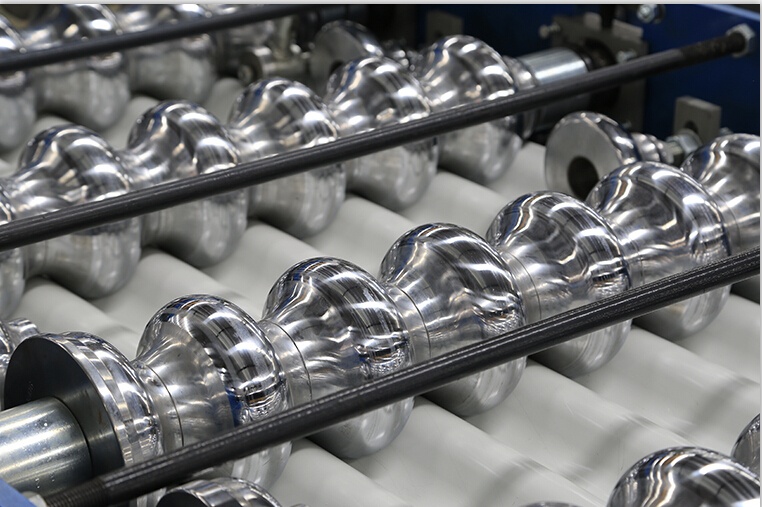

Rodillos fabricados a partir de 45 # Steel, TORNOS CNC, Tratamiento térmico,cromo duro recubierto con espesor0.04mm ,superficiecon tratamiento de espejo

Diámetro de los ejes = Ф90mm / Ф75mm, precisión mecanizada;

Conducción del motor, Transmisión de engranajes / piñones, acerca de20/20pasosformar;

Motor principal = 7.5kW, control de velocidad de frecuencia,

Velocidad de formación aprox.15m / min

Dos capas no pueden trabajar al mismo tiempo.

Ambos grupos de formación de rollos compartieron una base de la máquina, un motor y el gabinete de control, y a través del interruptor de embrague para lograr un doble propósito.

TodosTornillos de tornillo con grado 8.8 Para garantizar fijar la estructura de la máquina, una vida hermética y larga durante la máquina en funcionamiento durante mucho tiempo.

Velocidad de formación real:15-20m /minuto(No incluir tiempo de corte)

3)Poste hidráulicoDispositivo de corte:

Corte posterior, detener al corte,tPiezas de corte de piezas, No estoy en blanco

HidraulICmotor:4KW, rango de presión hidráulica:0-8MPA

Material de la herramienta de corte:Cr12MesV(= SKD11 con al menos un millón de veces de vida de corte)Tratamiento térmico a HRC58-62 GRADO

La potencia de corte es proporcionada por la estación hidráulica del motor principal.

El sistema hidráulico.Con filtro de aceite para el aceite.filtración, aAsegúrese de que el aceite circulado esté limpio y alargue la vida útil del sistema hidráulico.(Vea la imagen de abajo)

Número de aceite hidráulico: Shell Tellus S2 M 46 o modelo igual

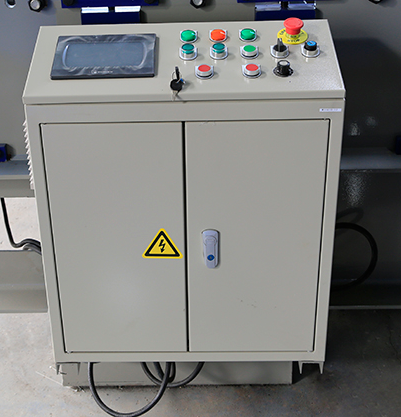

4)Sistema de control de PLC

Controlar el cuantityy la longitud del corte automáticamente

Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

Tolerancia de corte a largo≤ ± 1mm

Control del voltaje24v

5)Rack de salida:

Sin motor,2 unidades, Con rodillos en él para facilitar el movimiento.

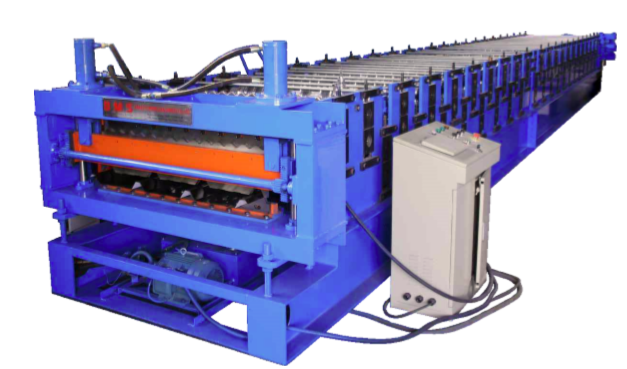

MáquinaImagen(solo para referencia)

Las especificaciones anteriores y las fotos son solo para referencia, El preciso tal vez sea ligeramente diferente y necesita referirse a la máquina.
