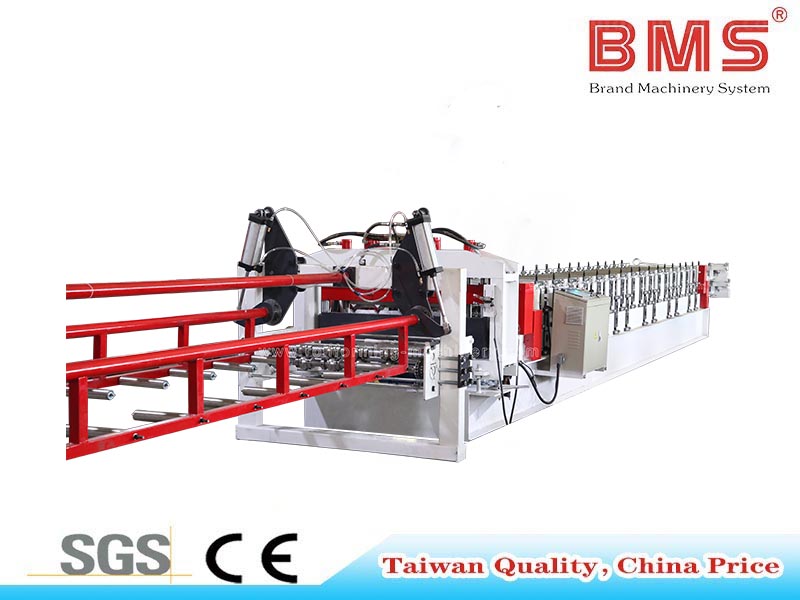

Rollo de doble capa que forma la máquina para costilla de diamante y panel PBR con apilador automático

La máquina perfiladora de doble capa puede producir dos dibujos de perfiles diferentes en una sola máquina, puede ahorrar más espacio y, por supuesto, más.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:

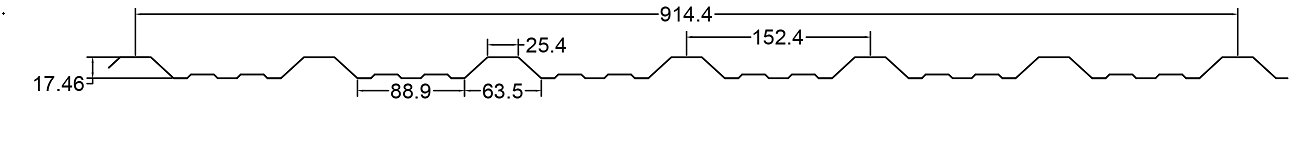

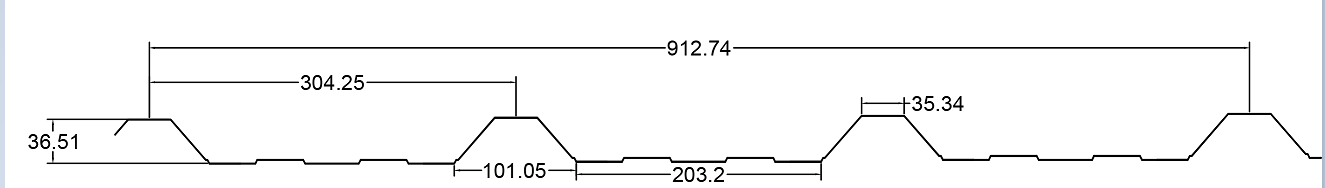

YX36.51-304.25-912.74/YX17.46-152.4-914.4
Marca del producto:
BMS

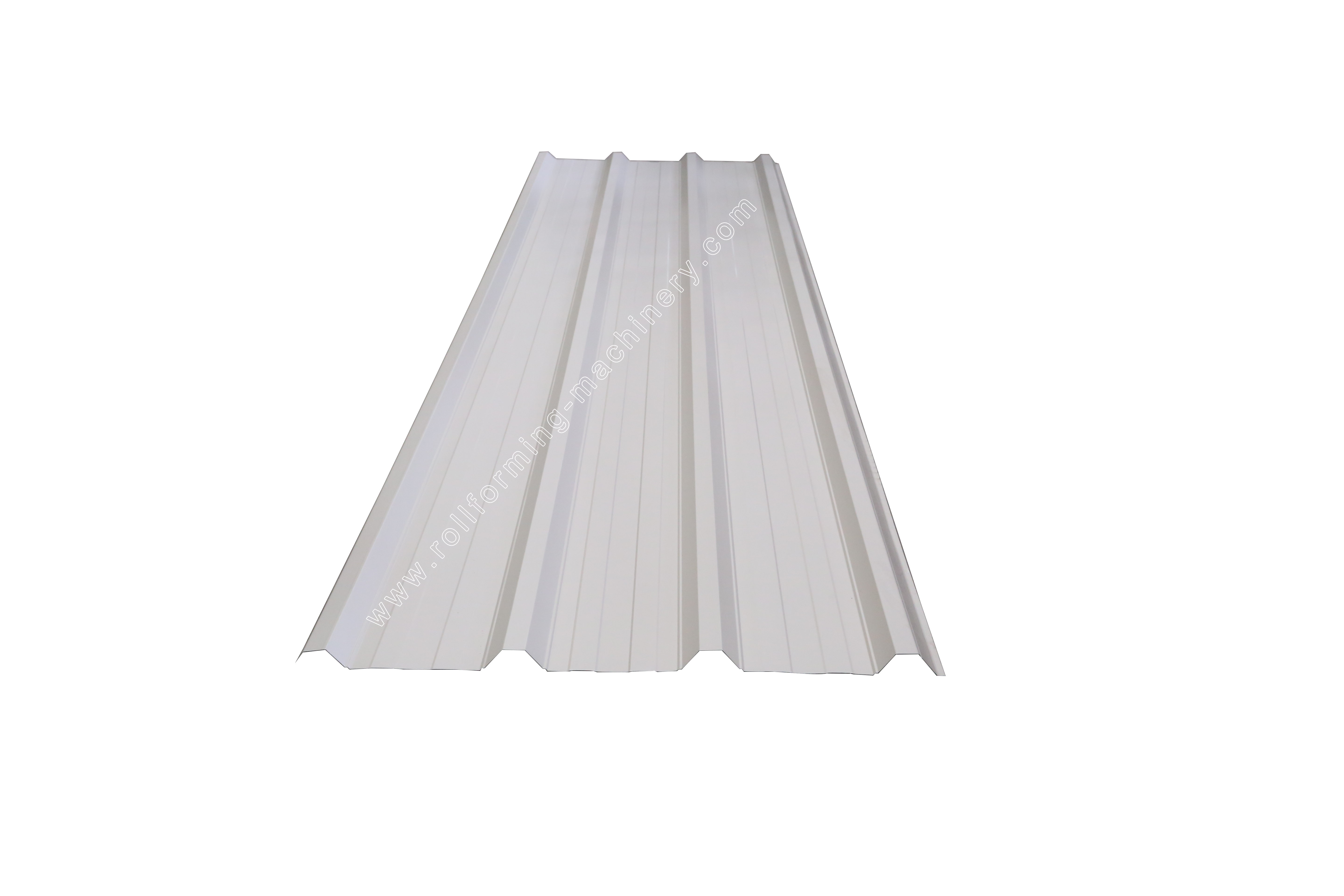

Perfiles

Descripción del Producto

No.	Parámetros principales		Parámetros del molino perfilador
1.	Espesor del material	0,4-0,8 mm	Estaciones de formación	20/20 pasos
2.	Ancho de alimentación	Según los dibujos	Marco del cuerpo	H450
3.	Material de aplicación	PPGI/chapa galvanizada	Espesor de la pared lateral	22mm
4.	Estándar eléctrico	380V60Hz/3F	Eje Diámetro	Acero 45#, φ75/φ85mm
5.	Hidráulico Diámetro del desenrollador	7T-1300MM	Potencia del motor principal	4kW
6.	Fuerza de producción	Q235-345	Pernos de tornillo	Grado 8.8
7.	Velocidad de formación	15-20m/minuto	Ancho efectivo	Según los dibujos
8.	Sistema de control	Sistema de control PLC	Rodillo	45# acero,mecanizado de precisión
9.	Motor hidraulico	7,5 KW	Color de la máquina	Azul+Negro+Naranja
10.	Material de prueba	BMS proporcionará el tamaño del material de alimentación comprar esas 2 semanas antes de la prueba de la máquina

Flujo de trabajo

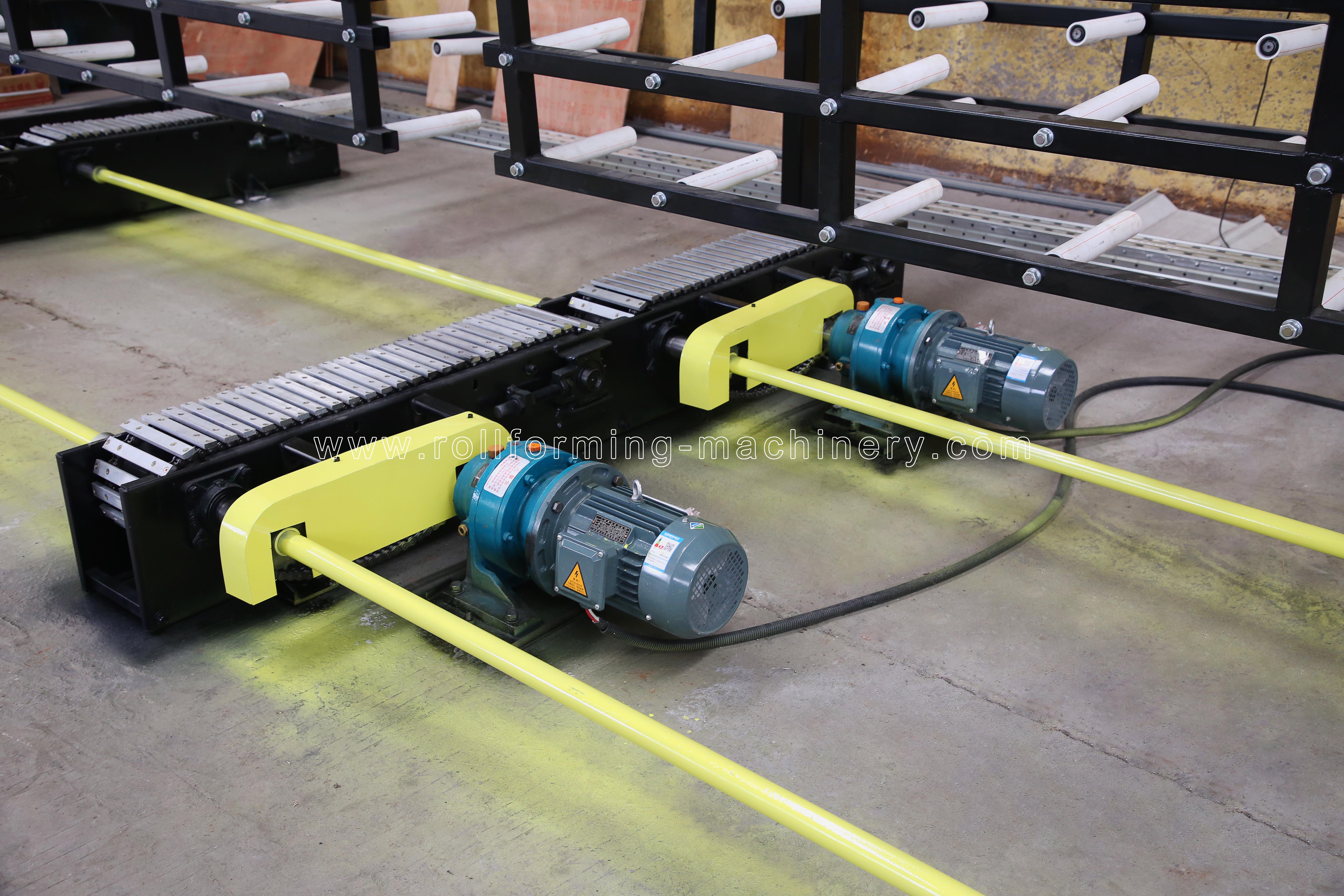

Desenrollador hidráulico (7 toneladas) → Guía de alimentación → Molino perfilador principal → Dispositivo hidráulico de corte posterior → Sistema de control PLC → Estación hidráulica → Apilador automático de 15,5 M

Pantalla de componentes de la máquina

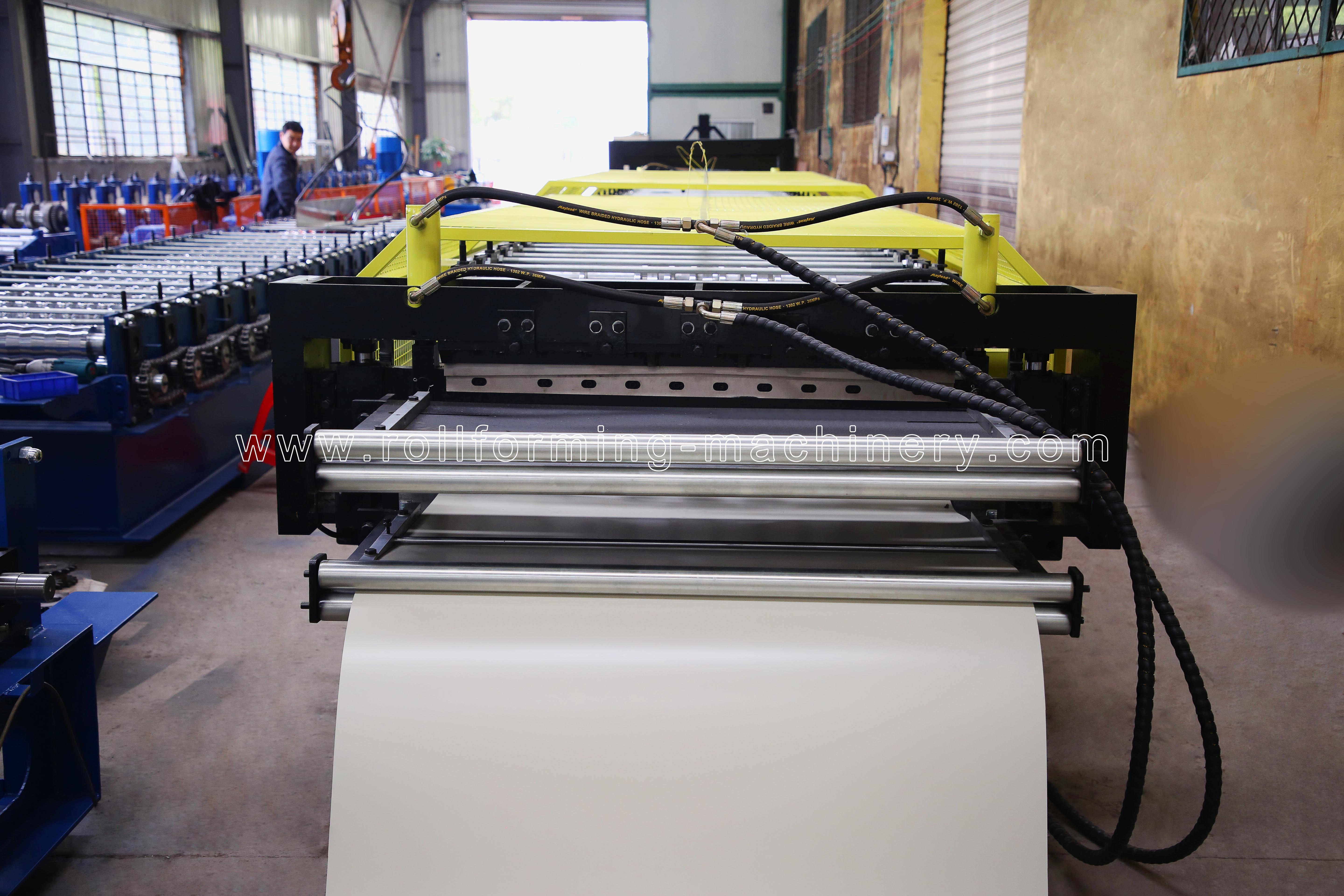

Dispositivo de alimentación

Estructura del cuerpo hecha de H450 tipo acero mediante soldadura

Espesor de pared lateral: Q235 t 22mm;

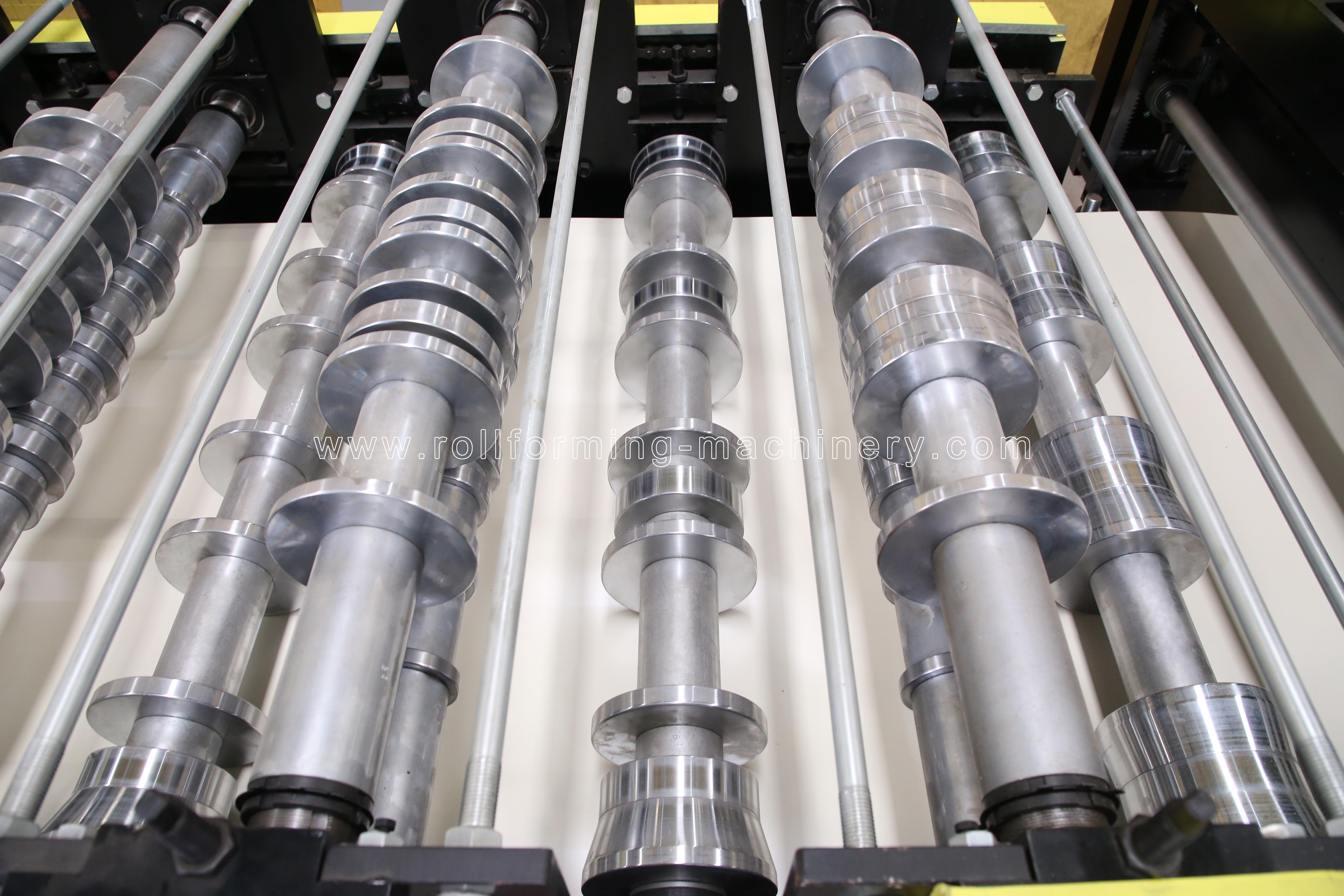

Rodillos fabricados de 45#, mecanizado con precisión, recubierto de cromo duro;con espesor de 0,5 mm, superficie con tratamiento de espejo (para una vida más larga y antióxido);

Ejes fabricados de acero 45#, Tratamiento térmico de enfriamiento y revenido, cromado duro.Diámetro=φ75/85mm, mecanizado con precisión
Transmisión por engranaje y cadena de aproximadamente 20+20 pasos para formar

La posición de guía se puede ajustar para una alimentación adecuada del material.
