Máquina perfiladora de paneles de cubierta de estante con cambio automático

Compartir con:

Máquina perfiladora de paneles de cubierta de estante con cambio automático

Utilice un motor eléctrico para cambiar automáticamente el ancho de 350 a 1000 mm.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Marca del producto:
BMS

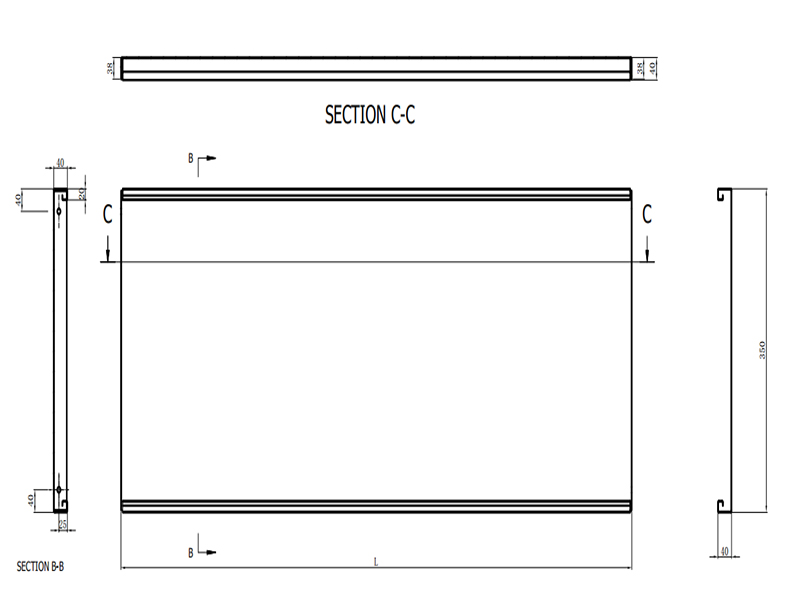

Perfil

20200227115251_95159

Descripción del Producto

No.	Parámetros principales		Parámetros del molino perfilador
1.	Espesor del material	0,6-1,4 mm	Estaciones de formación	24 soportes
2.	Ancho de alimentación	Según el dibujo	Marco del cuerpo	H450
3.	Material de aplicación	Acero galvanizado (GI), acero laminado en frío (CRC)	Espesor de la pared lateral	Q235 t 18mm
4.	Estándar eléctrico	380V/50HZ/3PH	Eje Diámetro	Acero 45#, φ80mm
5.	Material de corte	Cr12MoV(= SKD11)	Potencia del motor principal	15kW
6.	Fuerza de producción	G340-550Mpa	Pernos de tornillo	Grado 8.8
7.	Velocidad de formación	12-16m/minuto	Ancho efectivo	Según el dibujo
8.	Sistema de control	Sistema de control PLC	Rodillo	Gcr15, tratamiento térmico HRC58-62 grados
9.	Motor de reducción de velocidad	Serie K	Color de la máquina	Azul+Negro+Naranja
10.	Material de prueba	BMS proporcionará el tamaño del material de alimentación comprar esas 2 semanas antes de la prueba de la máquina

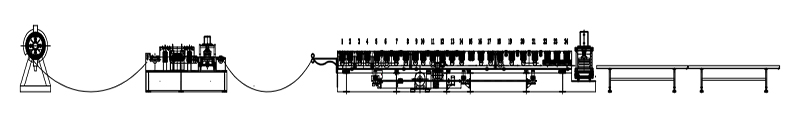

Flujo de trabajo

Desenrollador → Alimentación y punzonado por servo Dispositivo → Dispositivo de guía de alimentación → Sistema de perfilado → Dispositivo de corte y doblado de postes hidráulicos → Estante de salida

20191205112608_61940

Especificaciones técnicas

1) Desenrollador hidráulico de 5 T

Control hidráulico de contracción y parada del orificio interior de la bobina de acero

Máx.ancho de alimentación:1250 mm
Rango de ID de bobina:508±30mm,Diámetro exterior:1600 mm
Máxima capacidad:5 toneladas,Motor de la bomba de aceite:2,2 KW

20200227115349_24246

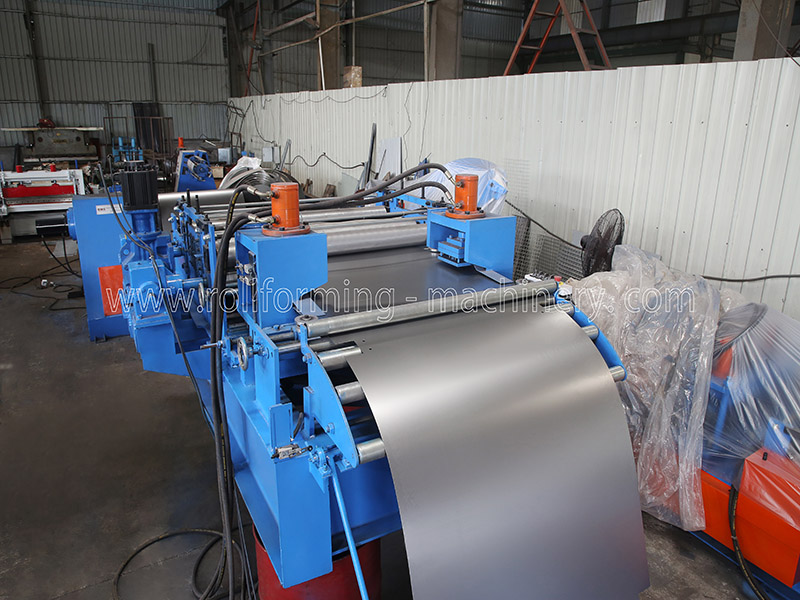

2) Dispositivo de perforación y alimentación servo

Arriba Tres abajo cuatro totalmente Siete dispositivo nivelador de ejes
Con guía de alimentación de material, bastidor de H450 tipo acero mediante soldadura
Grosor de la pared lateral: Q235 t18mm;Servo motor:4,4 KW, Transmisión de dos cajas de cambios
Ejes fabricados de Acero GCr15(=EN31),Diámetro=ø105mm,chapado con cromo duro
Recubierto, mecanizado con precisión.

20200227120227_37911

3) Alimentar Dispositivo guía

La posición de guía se puede ajustar para una alimentación adecuada del material.

20200227115428_63624

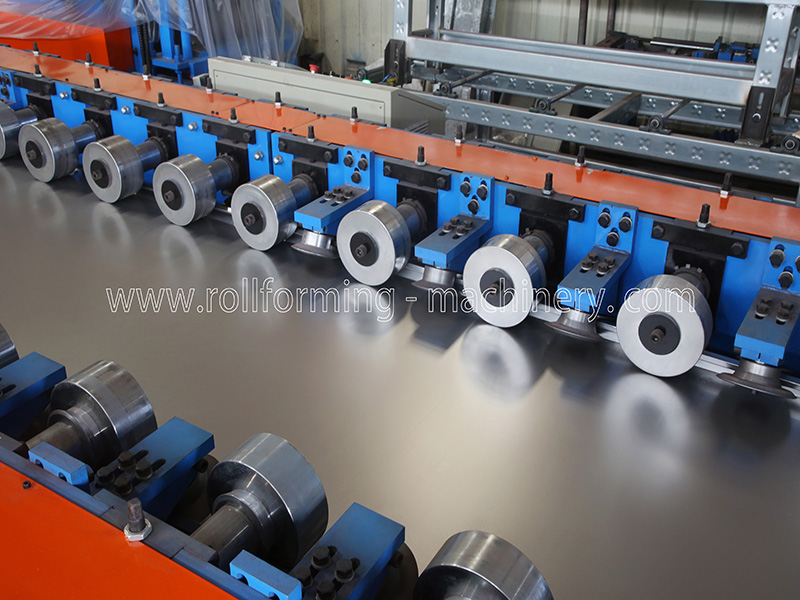

4) Máquina principal

Estructura del cuerpo hecha de H450 tipo acero mediante soldadura
Grosor de la pared lateral: Q235 t18mm
Rodillos fabricados de Acero GCr15(=EN31 Acero), tratamiento térmico, HRC 58-62
Diámetro de los ejes =ф80mm, mecanizado con precisión
Conducción de engranajes/piñones, aproximadamente 24 pasos formar
Motor principal (marca Polaroid) =15kW,Control de velocidad de frecuencia
Velocidad de formación real 12-16m/minuto

20200227115753_41855

Utilice un motor eléctrico para cambiar automáticamente el tamaño.

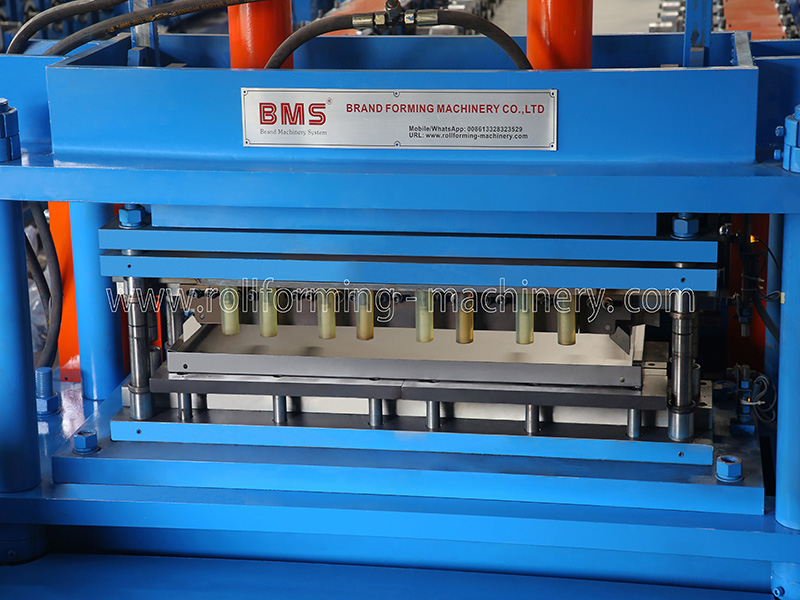

5) Dispositivo de corte y doblado posthidráulico

Publicar para cortar, detener para cortar, diseño de cuchilla de corte de dos piezas, sin corte
Motor hidraulico:15kW
Material de la herramienta de corte y doblado: Cr12MoV(= SKD11 con al menos un millón de veces de vida útil), tratamiento térmico a HRC58-62 grados
La potencia de corte la proporciona el motor principal Estación hidráulica independiente

20200227115524_87023

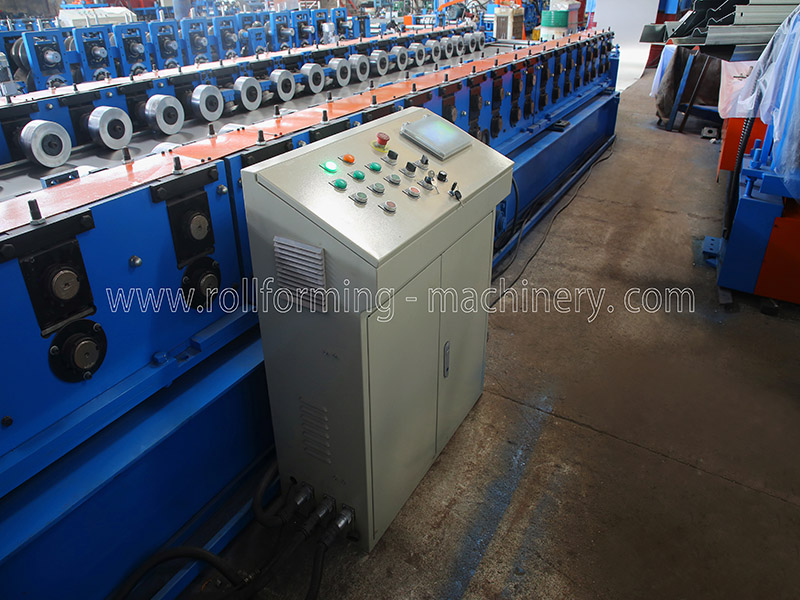

6) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente.
Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

20200227115555_57792

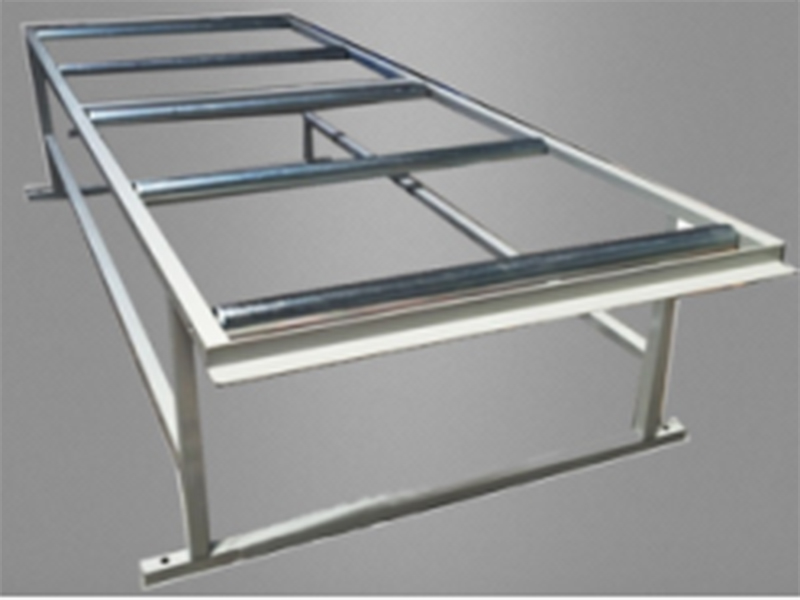

7) Estante de salida

sin alimentación, Dos Unidades, con rodillos para facilitar el movimiento.

20200227115611_98053

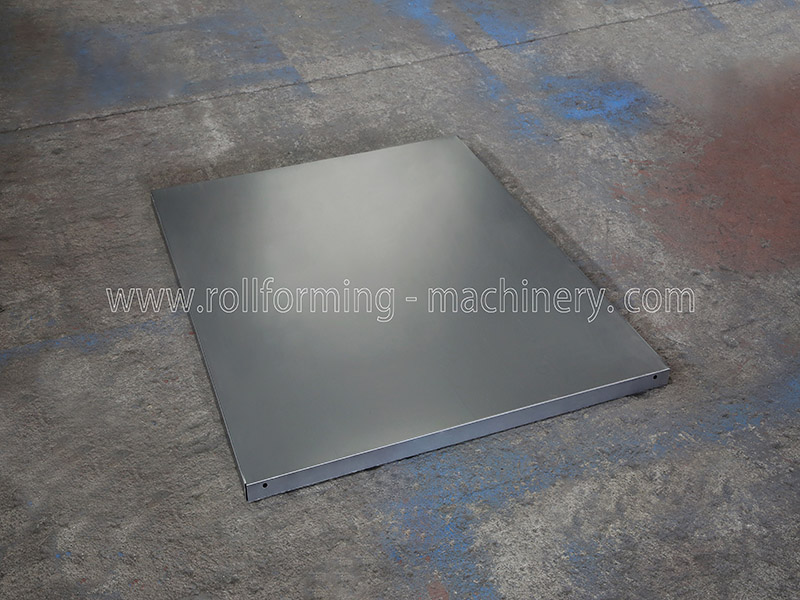

8) Presentación del producto

20200227115625_98266

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Términos de intercambio

1.Cantidad mínima de pedido (MOQ): 1 juego
2.Tiempo de entrega: alrededor de 45 días hábiles
3.Puerto de carga: puerto de Xiamen
4.Tipo de pago: por T/T o por L/C
5.Exportación: a más de 50 países y regiones, incluidos Taiwán, Reino Unido, Francia, Singapur, Grecia, Australia, EE. UU., México, Brasil, Chile, Bolivia, Trinidad, Israel, Arabia Saudita, etc.
