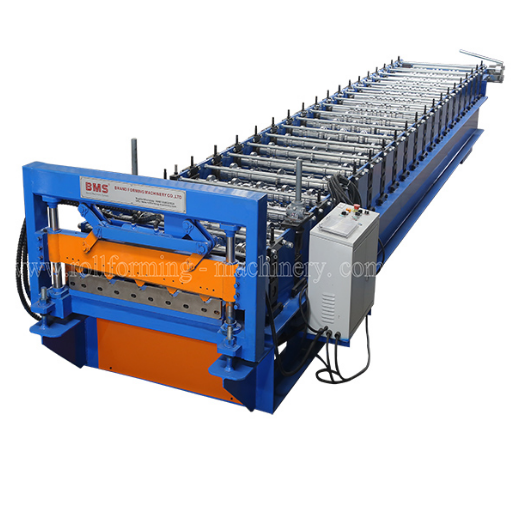

Máquina formadora de paneles para techos de ancho efectivo de 1000 mm con desbobinador hidráulico de 7 TONELADAS

Especificaciónof

Máquina de formación de paneles de techo

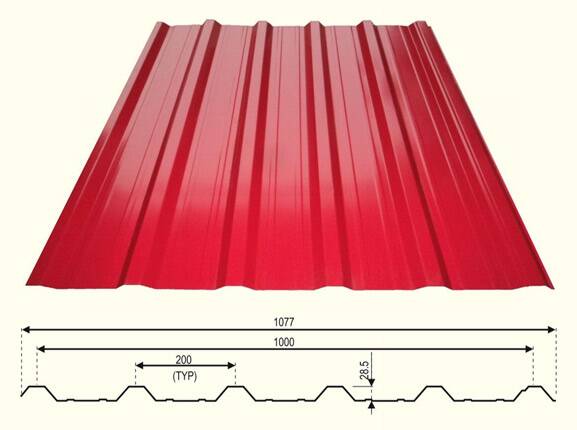

Dibujo de perfil

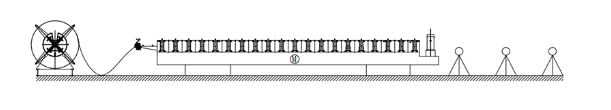

Diagrama de flujo

Deckoiler → ManualPrecortadoter →Guía alimentación→PerfiladoSistema → Cortador post Hidráulico → Exit Rack

Material

Espesor del material:0.4-0.6MM Ancho efectivo:1000mm

Material aplicable: Acero galvanizado prepintado (PPGI), Ppgl, ACGLcon fuerza de rendimiento750MPA

Tolerancia a la anchura efectiva: ± 5 mm La tolerancia de espaciado de onda: ± 1 mm

La tolerancia altura de la onda: ± 1 mm tolerancia de corte a longitud≤ ± 1 mm

Componentes de la máquina

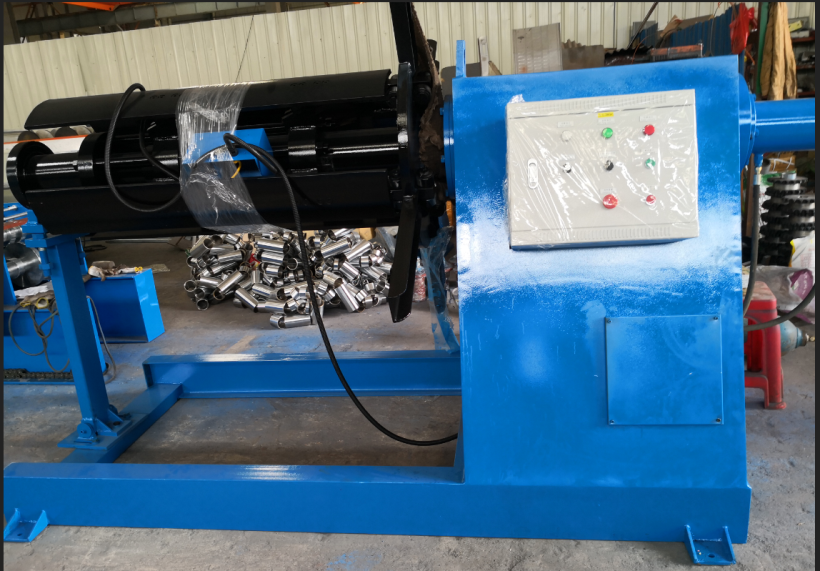

1)7t hidráulicoDeckoiler: un set

2)Molino de laminación en frío:

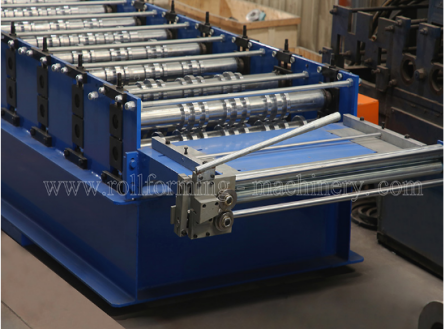

★ dispositivo de alimentación de guía

★ manual pre cortador

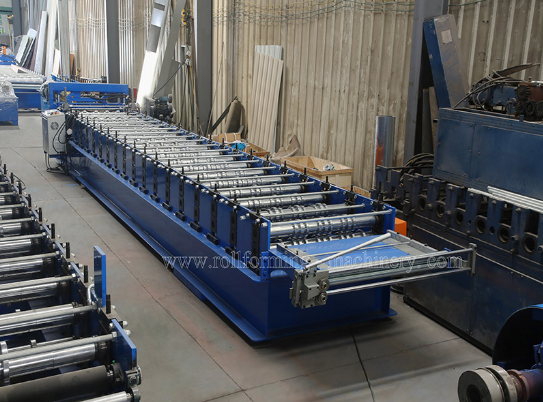

★ sistema de formación de rollos

El sistema de formación de rollos está compuesto por Un marco de máquina, piezas de transmisión y grupo de rodillos formadores, etc.

1)marco de cuerpo hecho deH450Tipo de acero por soldadura, grosor de tablero lateral:18mm

2) El rodillo adopta 45 #, después de la forja, la precisiónMecanizado CNC,Calortratamiento. Parte del rodillo está equipado con rodamientos.

3) El eje del rodillo adopta 45 # de acero después deAcabado y tratamiento de relieve., Recubierto con grosor 0.04mm (para una vida más larga y anti óxido)，

4) El grupo de rodillos más bajo se gira por la cadena y el motor, las partes de los rodillos superior e inferior son accionados por un engranaje.

5) Ajuste del espacio de rodillo superior e inferior a tornillo manual, para adaptarse a la placa con un grosor diferente

6) Cadena:Ziqiang (por China Top 1 Brand Donghua Group)

7)Diámetro del eje:φ80 / 95mm, mecanizado de precisión

8) Todos los tornillos de tornillo conGrado 8.8 (Fábricas baratas usan bajo grado 4.8)Para garantizar fijar la estructura de la máquina, una vida hermética y larga durante la máquina en funcionamiento durante mucho tiempo.

9) Conducción motora, transmisión de cadena de engranajes,20 pasosformar

10) Servo Motor7.5kw, Velocidad de formación de control de velocidad de frecuencia aprox.20-25m / min

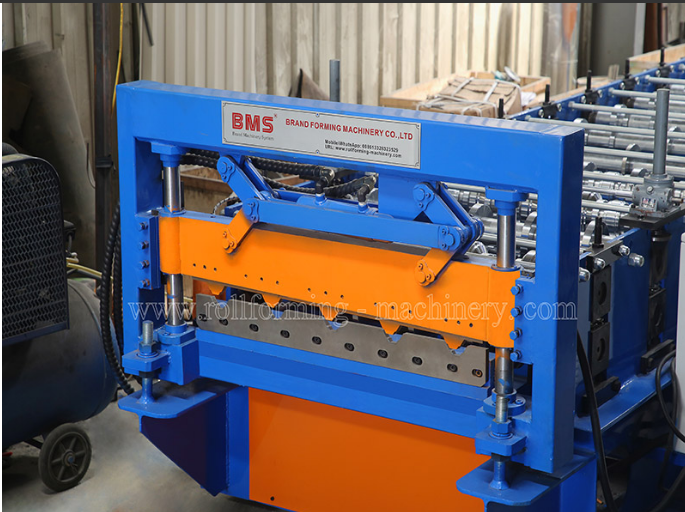

★ Sistema post-corte hidráulico.

1)Motor hidraulico:4kw, Rango de presión hidráulica:0-16MPA,Tiempo de corte: 2s

2)Corte después de la formación de rollos, deje de cortar, sin interrupción; Material de la herramienta de corte adoptaMolde acero cr12mov (=Skd11 acero, con al menos un millón de veces de vida de corte).

3) La potencia de corte es proporcionada por la estación hidráulica del motor principal.

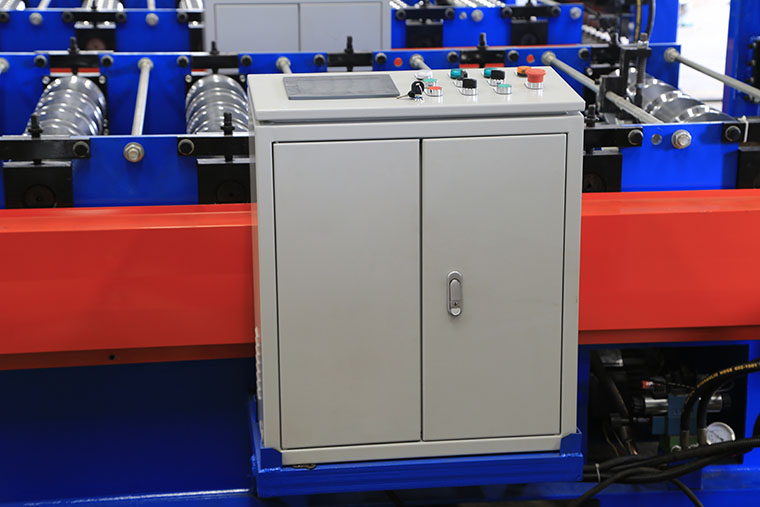

★ Sistema de control de PLC

1) Uso de la tecnología de control de PLC, tecnología de regulación de velocidad de frecuencia variable, para realizar la producción automática de toda la máquina.

2) El sistema proporciona una interfaz amigable de máquina, puede configurar el lote, la longitud de la pieza de trabajo, la cantidad, etc.

3) Modo de operación:Botón de entrada de pantalla táctil +.

4) Recuento de codificadores, con números de conteo y función de conteo.

★ Exit Rack

Tres unidades,Desactivado, para facilitar el movimiento.

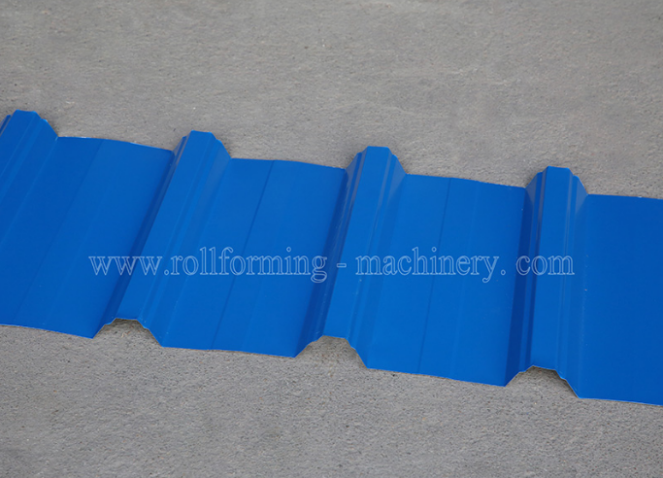

★Presentacion de producto
