Máquina de láminas de techo corrugado 0,15-0,25 mm

material fino en forma de rollo 0,15-0,25 mm
Estado de Disponibilidad:
Cantidad:
  • YX18-76-760

  • BMS

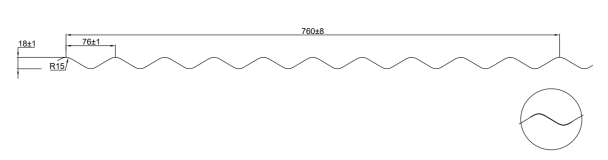

Perfil


7OFUXCH%RIWB%TEDX7TH1X





Descripción del Producto


Material

Material aplicable

Hoja galvanizada

Espesor del material

0,15-0,25 mm


Con límite elástico

500Mpa

Bobina

Ancho de alimentación

1250

Rango de ID de bobina

508 mm ± 30 mm

Capacidad

Máx.5 toneladas.

Máquina

Bastidor de base

H450

Material del rodillo

 Acero 45#, tornos CNC, tratamiento térmico, revestimiento de cromo duro.

Estación de rodillos

24 pasos para formar

Diámetro del eje

ф85/75 mm, procesamiento de alta frecuencia
Velocidad de formación 15-20m/minuto

Cortador


Dureza Tratamiento térmico a HRC58-62 grados.

Tolerancia de corte

≤±1mm
 Fuerza Manera de conducir Transmisión de engranajes/piñones
Motor principal 7.5KW, control de velocidad de frecuencia
Motor de bomba para cortadora 3kW

Sistema de control PLC


Inversor Schneider

Pantalla táctil

Schneider

Codificador

KOYO (marca japonesa) u OMRON (marca japonesa)

Control del voltaje

24V


Características

1.Equipado con precortador manual, con función de recordatorio  de cortar la última pieza de material de la configuración de producción (para evitar  desperdicio de material), es   para que los clientes puedan cambiar el material y ahorrar tiempo de operación.


2. Herramientas cromadas duras con espejo.   Tratamiento para una larga vida laboral.


3.El apilador automático opcional mejora la eficiencia laboral, ahorra costos laborales y lo ayuda a mejorar la ventaja competitiva.

Flujo de trabajo


desenrolladorDispositivo de guía de alimentación →Sistema formador de rollos→  Dispositivo hidráulico de corte posterior → Estante de salida → Sistema de control PLC


Técnico especificaciónns


1) 5 toneladas  Desenrollador hidráulico: un juego

 Contracción y parada del orificio interior de la bobina de acero con control automático

 Máx.ancho de alimentación: 1250 mm, rango de identificación de la bobina 508 mm ± 30 mm

 Capacidad: 5 toneladas


R%G3HYB7(2H%INP8E


2) Dispositivo de guía de alimentación


La posición de guía se puede ajustar manualmente para una alimentación adecuada del material.


2023_05_17_16_42_IMG_2057


4) Máquina principal


Rodillos fabricados con revestimiento de cromo duro mecanizado con precisión 45#;con espesor de 0,5 mm, superficie con tratamiento de espejo (para una vida más larga y antióxido);

Ejes fabricados de acero 45#, Temple y revenido , cromo duro

Estructura del cuerpo hecha de 450#H tipo acero mediante soldadura


2023_05_17_16_43_IMG_2069


4)    Dispositivo hidráulico de corte posterior


Fabricado con acero para moldes de alta calidad. Cr12MoV,con tratamiento térmico,HRC58-62

Marco de corte fabricado con placa de acero de 18 mm de alta calidad mediante soldadura.

Motor hidraulico:3kW, Rango de presión hidráulica: 0-16Mpa


2023_05_17_16_45_IMG_2080

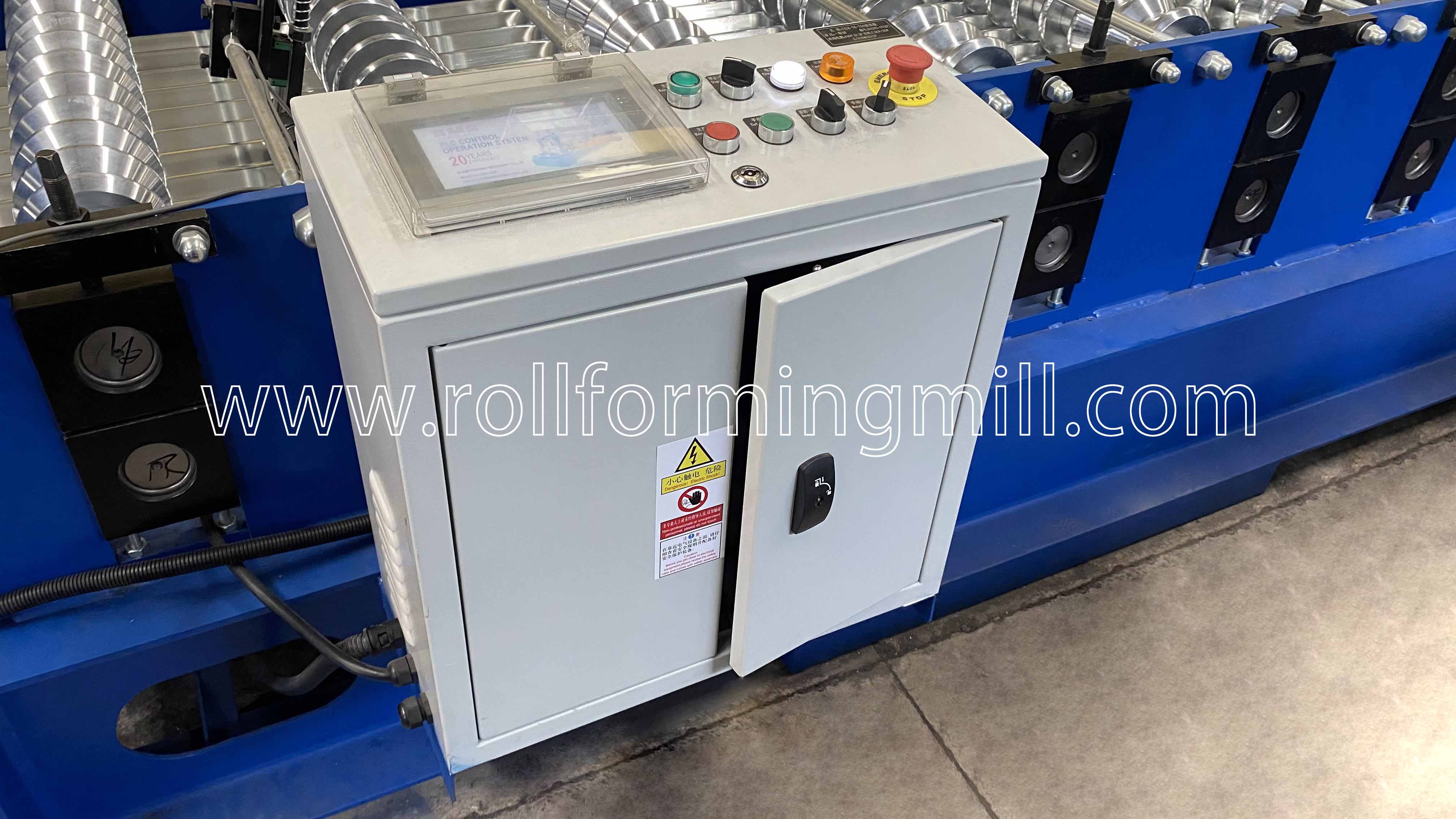

5)  Sistema de control PLC


Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.


2023_05_17_16_41_IMG_2048


6)   Estante de salida:  Tres Unidades



20200316171137_19269


7) Mostrar productos


2023_05_17_16_36_IMG_2013







Caso de aplicación


00796bd2fbbe95484407171fb0d474b1

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964




Servicio postventa


1. El  la garantía es 24 meses  después de que el cliente reciba la máquina.
   Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con  costo adicional.
