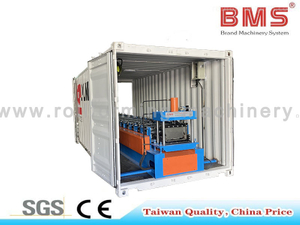

Máquina perfiladora de techos metálicos sin tornillos Galvalume

Ventas calientes en Japón, India, Tailandia, Filipinas, Vietnam, etc.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
YX77-465
Marca del producto:
BMS

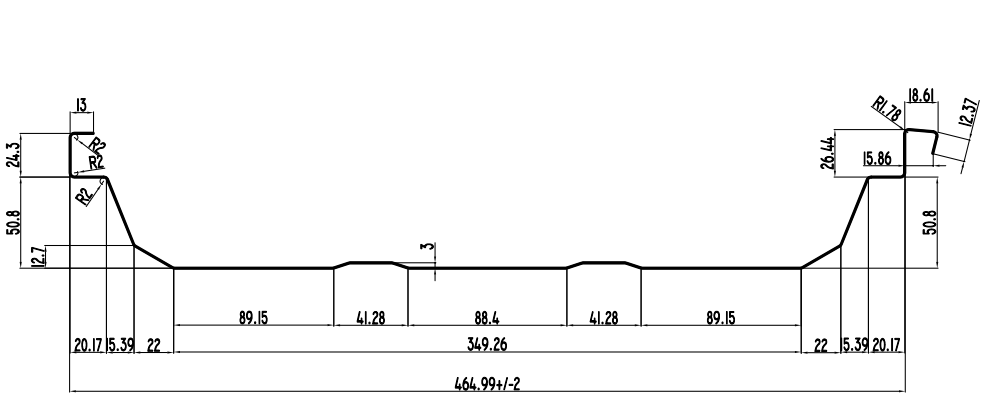

Perfil

%RSQ3EVM97W1HWTAVLRK0V

Descripción del Producto

Material	Material aplicable	Galvalume
	Espesor del material	0,5-0,7 mm
	Con límite elástico	550Mpa
Bobina	Ancho de alimentación	650 mm
	Rango de ID de bobina	508 mm ± 30 mm
	Capacidad	Máx.3 toneladas.
Máquina	Bastidor de base	Acero tipo H400 mediante soldadura.
	Grosor de la pared lateral	Q235 t18mm
	Material del rodillo	Acero 45#, recubierto de cromo duro
	Estación de rodillos	18 pasos para formar
	Diámetro del eje	ф75mm, procesamiento de alta frecuencia
Cortador	Dureza	Tratamiento térmico a HRC58-62 grados.
Cortador	Tolerancia de corte	≤±1mm
Fuerza	Manera de conducir	Transmisión de engranajes/piñones
	Motor principal	7.5KW, control de velocidad de frecuencia
	Motor de bomba para cortadora	4kW
Sistema de control PLC	Inversor	Schneider Electric/DELTA (marca de Taiwán)
	Pantalla táctil	WEINVIEW (marca de Taiwán)
	Codificador	KOYO (marca japonesa) u OMRON (marca japonesa)
	Control del voltaje	24V

Características

1.El equipo es liviano y ágil, lo cual es adecuado para trabajos con techos muy largos, formas complejas o ambas, BMS Rollforming en sitio reduce los riesgos en el transporte y manipulación de paneles muy largos, elimina escalones y juntas de expansión y permite una precisión Coincidencia de la producción con los cronogramas de instalación.

2. El perfil de costura vertical producido utiliza una costura enrollada completa de 360° para garantizar estanqueidad a la intemperie;Haga coincidir con el soporte deslizante, para que todo el sistema de techo tenga una función de compensación perfecta para la expansión térmica y la contracción en frío;

3. Ventas calientes en Japón, India, Tailandia, Filipinas, Vietnam, etc.

Flujo de trabajo

Desenrollador hidráulico 3T → Dispositivo de precortado manual → Dispositivo de guía de alimentación → Sistema de perfilado → Dispositivo de corte posterior hidráulico → Estante de salida

056T6YSR%8K1K)FZVY

Técnico especificaciónns

1) 3T Desenrollador hidráulico: un juego

Contracción y parada del diámetro interno de la bobina de acero del control hidráulico

Alimentación automática y dispositivo de parada automática

Ancho máximo de alimentación: 650 mm

Motor de bomba de aceite:2,2 KW

Capacidad:Máximo 3 toneladas

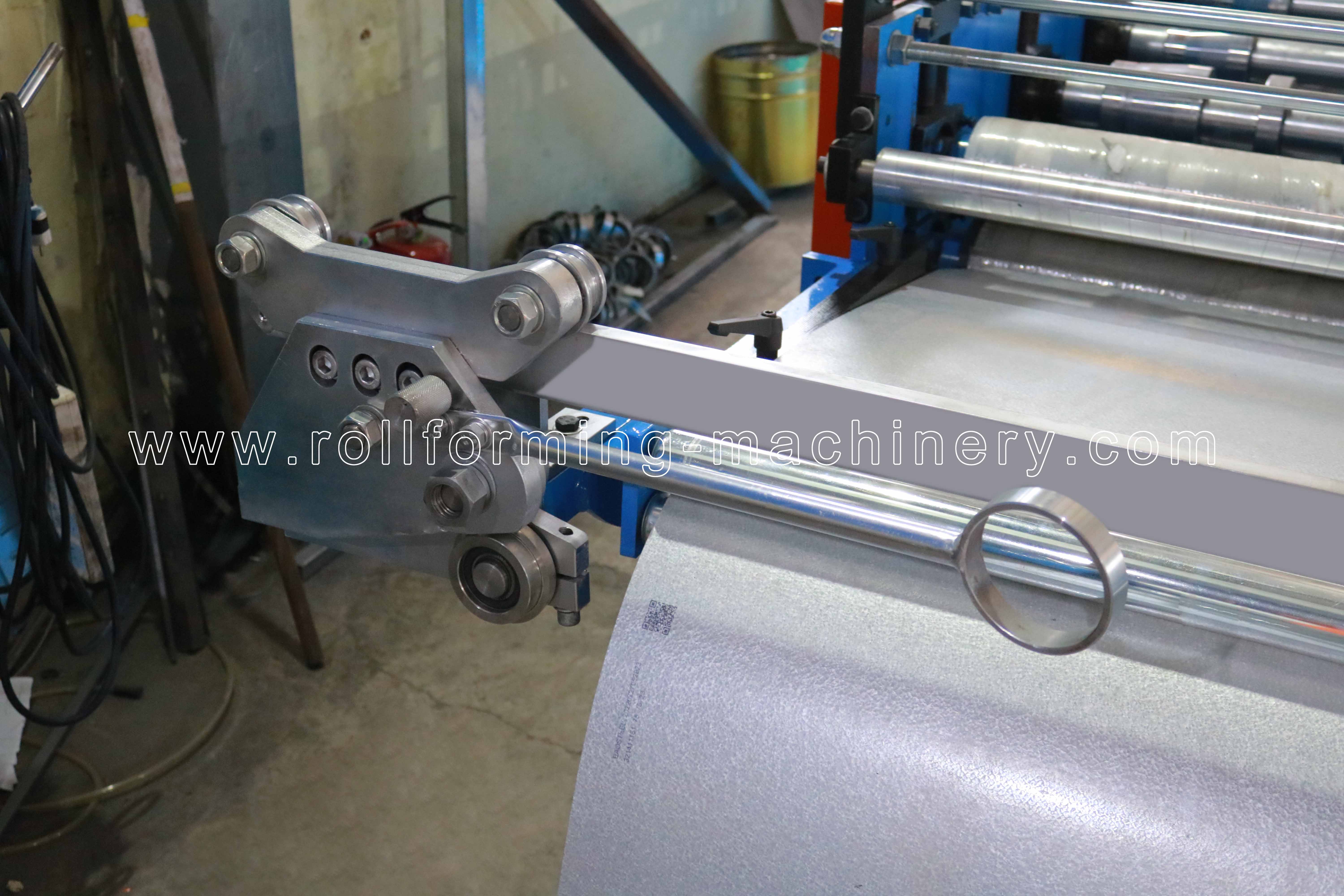

2) Precortador

Marca: BMS Original: Porcelana

Con guía de material de alimentación, evite desperdiciar material

3) Máquina principal

Rodillos fabricados con alta calidad. acero 45#, Tornos CNC, Tratamiento Térmico.

con tratamiento negro o revestimiento de cromo duro para opciones.

Estructura del cuerpo hecha de 400#H tipo acero mediante soldadura

Velocidad de formación real: 20 m/min

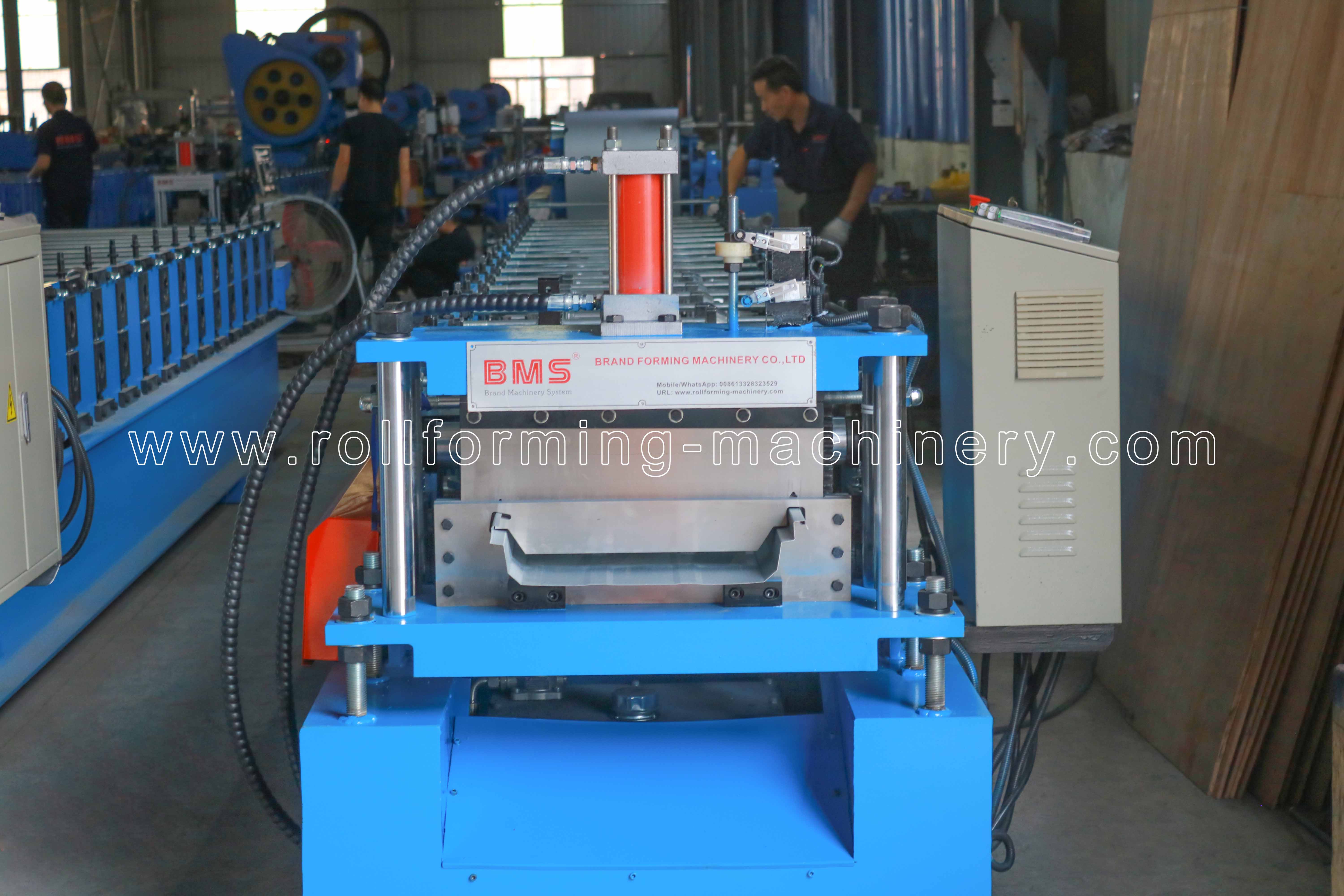

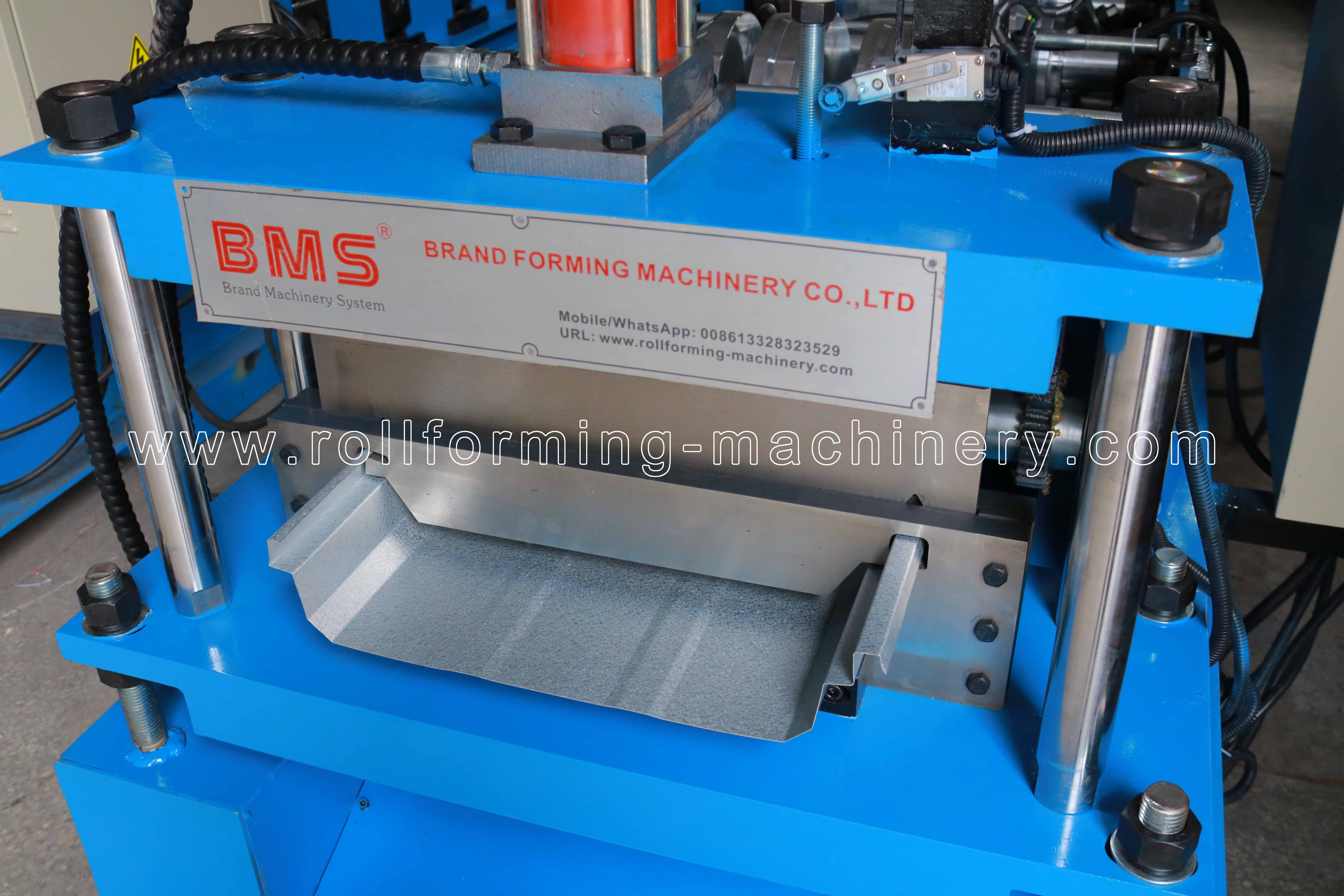

4) Hidráulico Cortador de postes

Publicar para cortar, detener el corte, tipo de diseño de cuchilla de corte de dos piezas
Motor hidraulico:4kW;Presión de corte:0-16Mpa
Material de la herramienta de corte:Cr12MoV(= Acero SKD11),Tratamiento térmico según HRC58-62

Con al menos un millón de veces de vida recortada
La potencia de corte la proporciona la estación hidráulica del motor principal

5) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

6) Estante de salida:Tres Unidades

20200316171137_19269

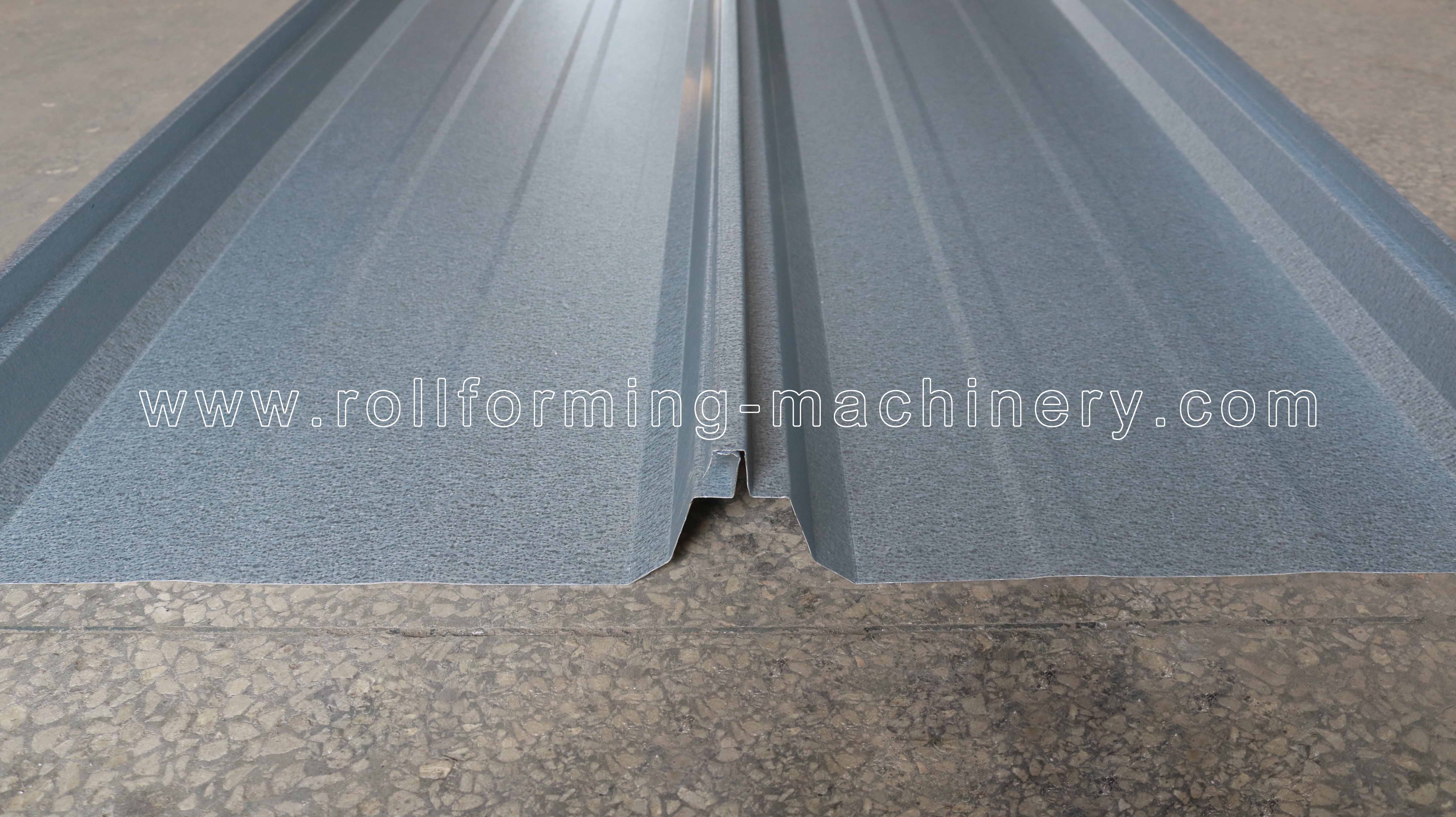

7) Presentación del producto

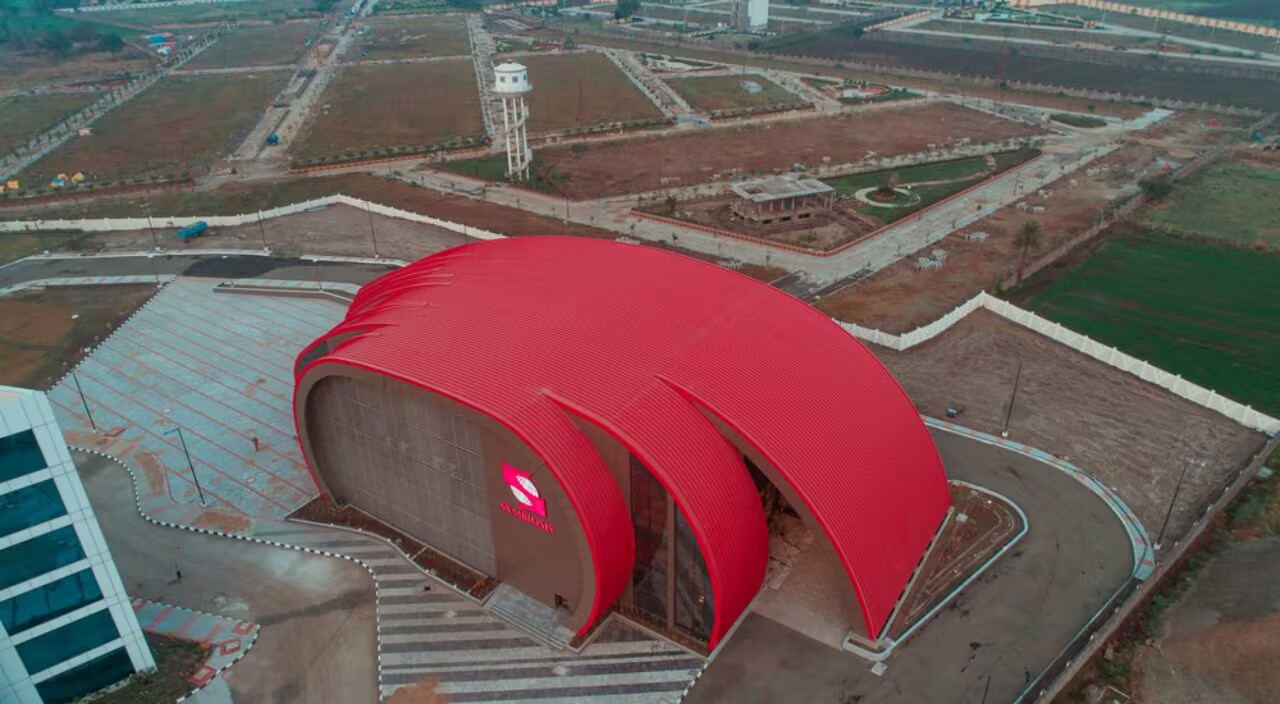

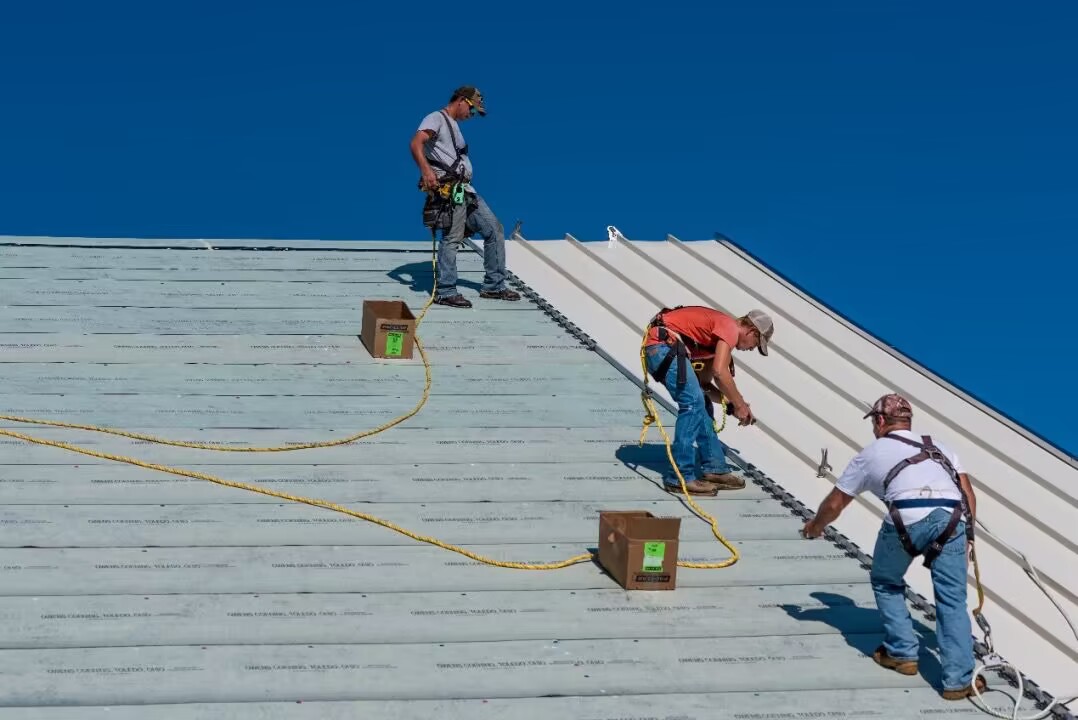

Caso de aplicación

53B23AC7-C62B-DB40-906E-60AC7F788F55

91C0FE35-8250-2676-0ED8-1D3CD22F0A15

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Servicio postventa

1. El la garantía es 24 meses después de que el cliente reciba la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con costo adicional.
