Máquina perfiladora de marco de puerta de metal de fácil operación con todos los punzones

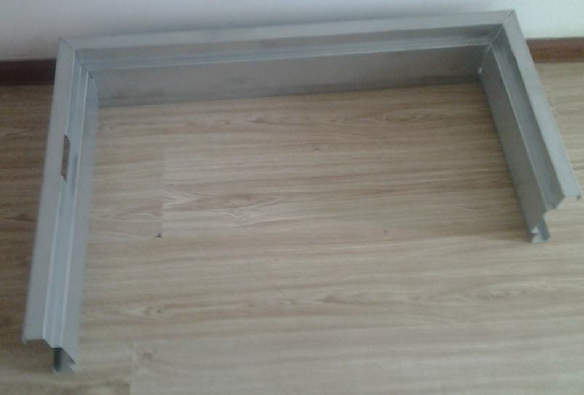

Comúnmente utilizado en supermercados, tiendas, garajes residenciales privados, almacenes, paneles de puerta de fábrica, etc.
Estado de Disponibilidad:
Cantidad:
  • BMS

Especificación de

RolloMáquina formadora paraDoorFrama

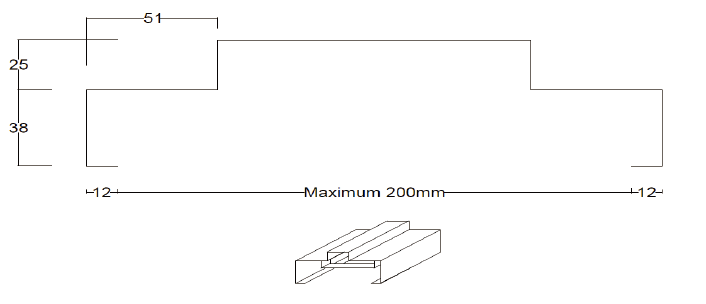

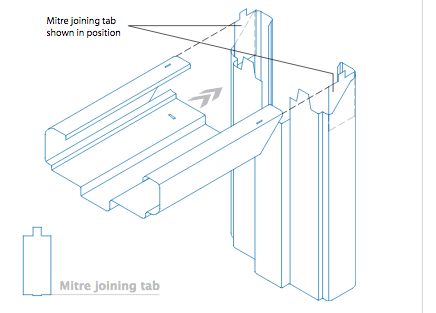

Ⅰprofile dibujo



Ⅱ. Material:

Espesor del material: 1-1.2mm

Material aplicable: CRC, acero galvanizado (con fuerza de rendimiento 235-350MPA)


Ⅲ.Machine Components

1) Deckoiler hidráulico:Un set 5ton


2) Molino de laminación en frío:

a) Con dispositivo de guía de material de alimentación.

b) Dispositivo de orificio de perforación de seis cilindros:

Moldes de punzonado: alrededor de 9sets

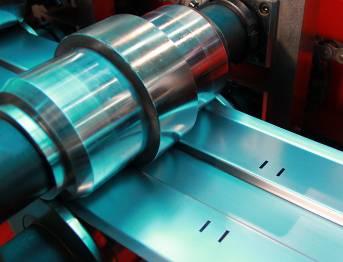

c) Molino de formación de rollo principal

Con la guía de alimentación, el marco del cuerpo hecho deHtipo de acero por soldadura;

Conducción del motor, transmisión de piñones de cadena,

unos 20 pasos para formar

Rodillos fabricados desde45 # acero, precisión mecanizada, cromo duro recubierto en la superficie;

Ejes fabricados a partir de 45 #, diámetro del eje principal =Ф75mm, mecanizado de precisión

Velocidad de formación aproximada de 12 m / min (sin calcular el tiempo de perforación y corte)


d) Cuerpo de la máquina común para compartir

Motor principal =11kw con servo motor

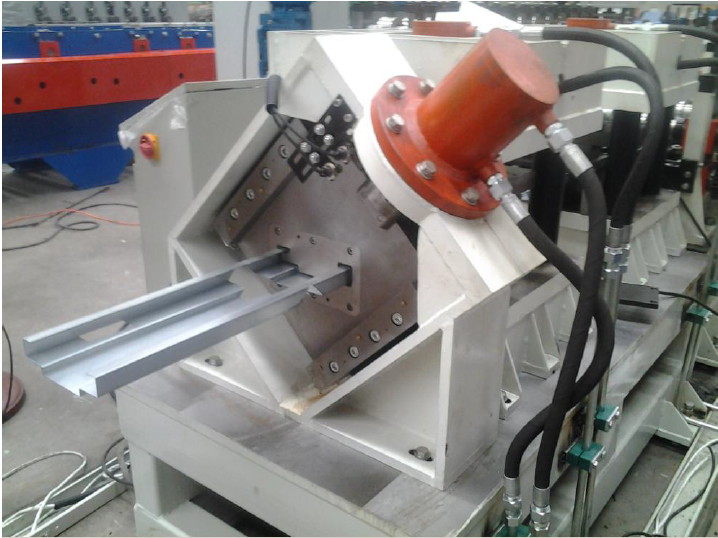

3) Dispositivo de corte hidráulico:

Tres cilindros posteriores al corte, paradas a cortar,

Motor hidraulico:18.5kw, Rango de presión hidráulica: 16MPA

Material de la herramienta de corte: CR12MOV, tratamiento térmico

Alrededor de seis pares de moldes de corte.

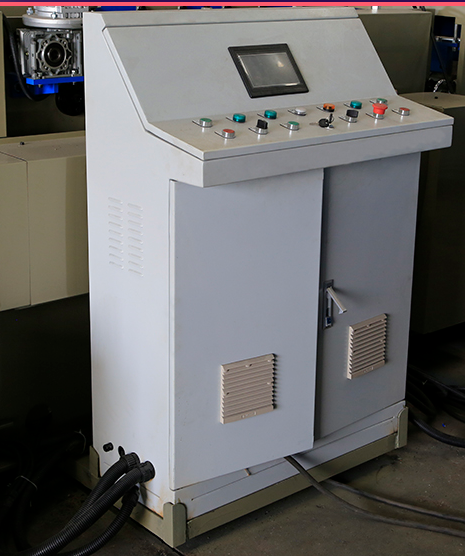

4) Sistema de control de PLC

Controlar la cantidad, la longitud del corte automáticamente.

Combinado con: PLC, inversor, pantalla táctil (tanto inglés como en chino), codificador, etc.

Tolerancia de corte a longitud≤ ± 1 mm

Voltaje de control 24V

5) Exit Rack:

ONU-Powered, una unidad, 6m de longitud

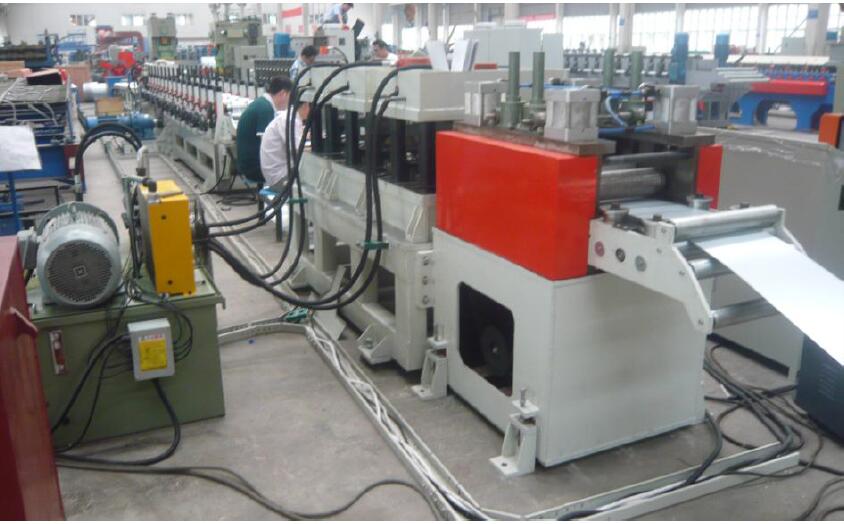

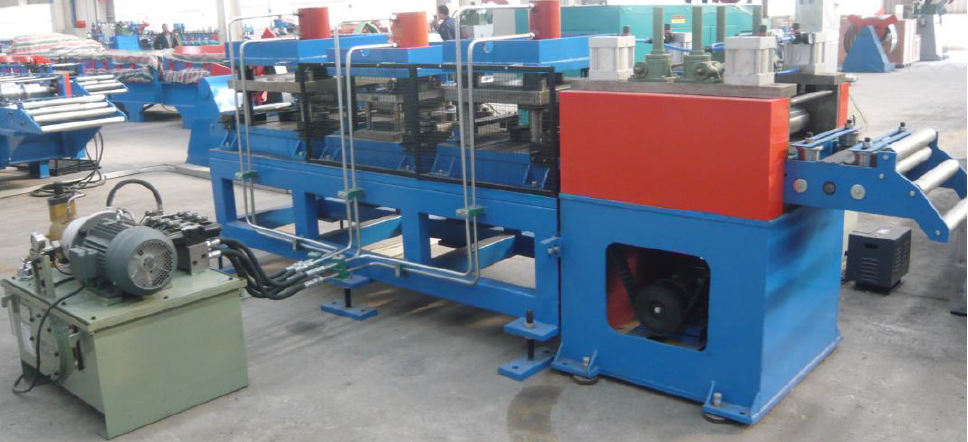

Ⅳ. Fotos de la máquina (solo para referencia)






Las especificaciones anteriores y las fotos son solo para referencia, la precisa quizás se diferencie ligeramente y debe referirse a la máquina.
