Estado de Disponibilidad: | |
---|---|
Cantidad: | |
BMS
Perfil
No. | Parámetros principales | Parámetros del molino perfilador | ||
1. | Espesor del material | 0,8-1,2 mm | Estaciones de formación | 22 estaciones |
2. | Ancho de alimentación | 392 mm | Marco del cuerpo | H450 |
3. | Material de aplicación | Placa de aluminio, magnesio y zinc. | Espesor de la pared lateral | 18mm |
4. | Estándar eléctrico | 380V50Hz/3F | Eje Diámetro | Acero 45#, φ70mm |
5. | Material de corte | Cr12MoV | Potencia del motor principal | 11kW |
6. | Fuerza de producción | 420Mpa | Pernos de tornillo | Grado 8.8 |
7. | Velocidad de formación | 10-15m/minuto | Ancho efectivo | Según el dibujo |
8. | Sistema de control | Sistema de control PLC | Rodillo | Cr12, mecanizado con precisión |
9. | Motor hidráulico | 5,5 KW | Color de la máquina | Azul+Negro+Naranja |
10. | Material de prueba | BMS proporcionará el tamaño del material de alimentación comprar esas 2 semanas antes de la prueba de la máquina |
Pantalla de componentes de la máquina

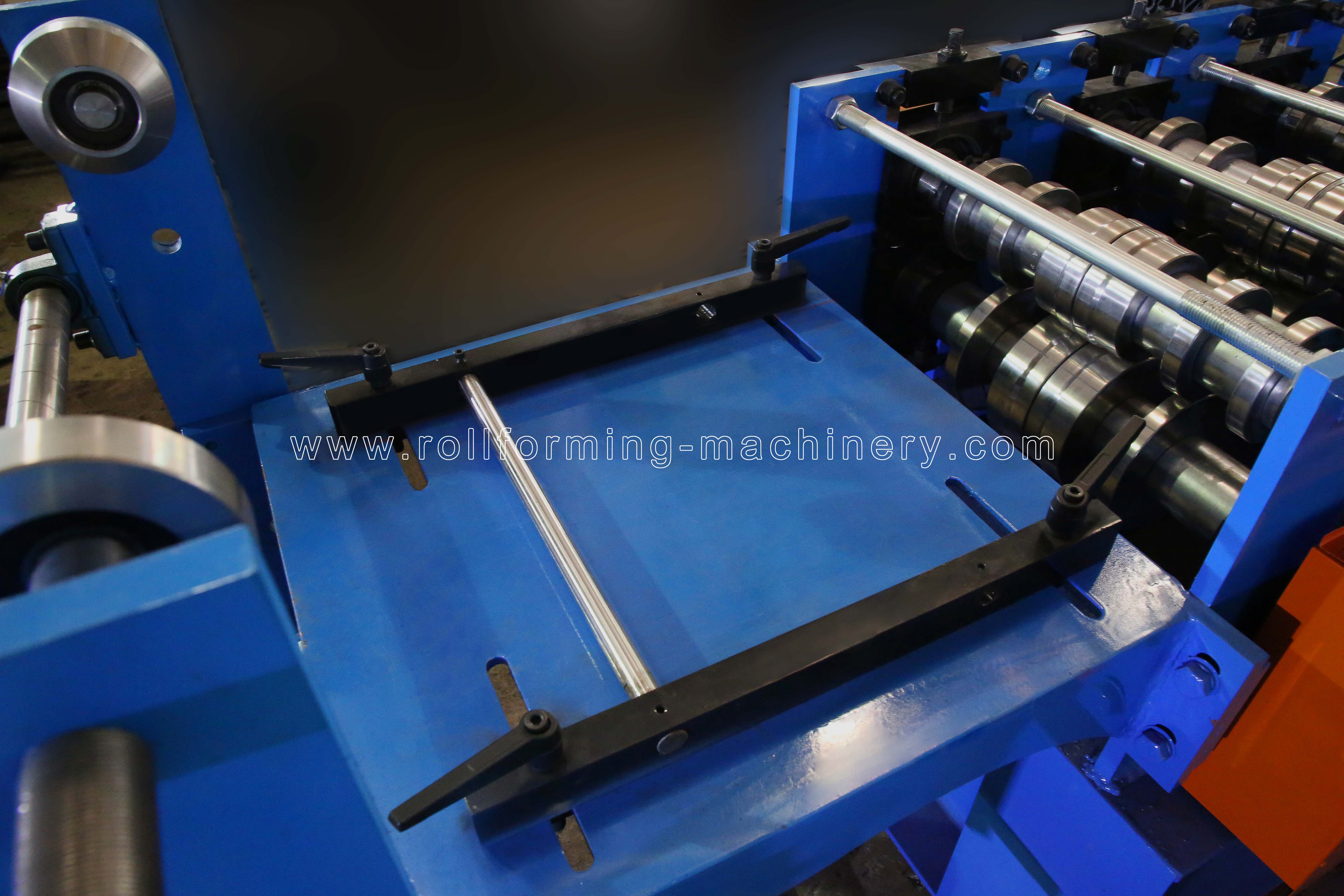

Dispositivo de alimentación

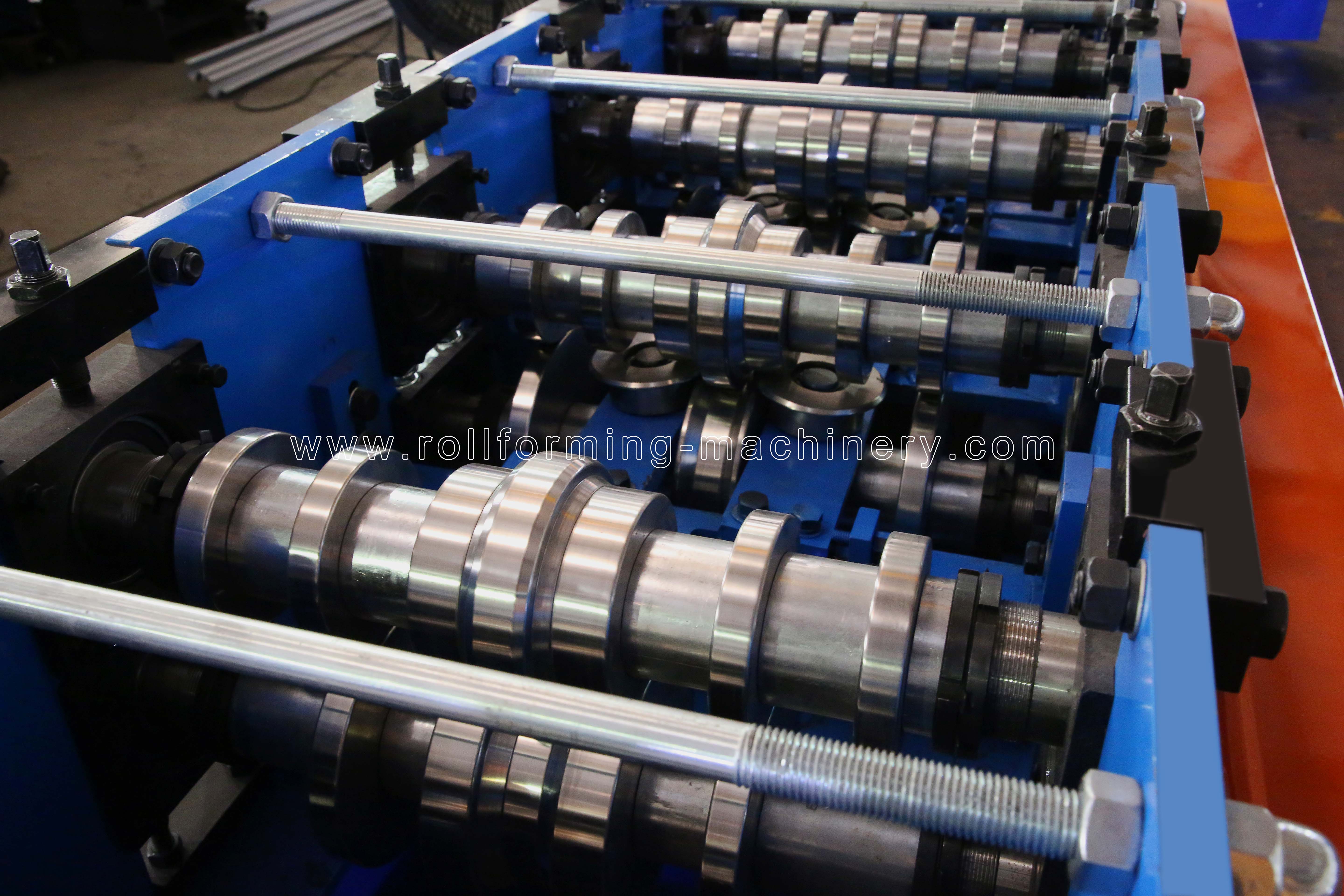

rollo principal Molino formador
Cortador de postes
Poste para cortar, parada para cortar, diseño de cuchilla de corte de dos piezas, sin espacios ciegos
Motor hidráulico: 5,5 KW
Material de la herramienta de corte: Cr12MoV(= SKD11 con al menos un millón de veces de vida útil), tratamiento térmico a HRC58-62 grados
La potencia de corte la proporciona el motor principal. Estación hidráulica independiente

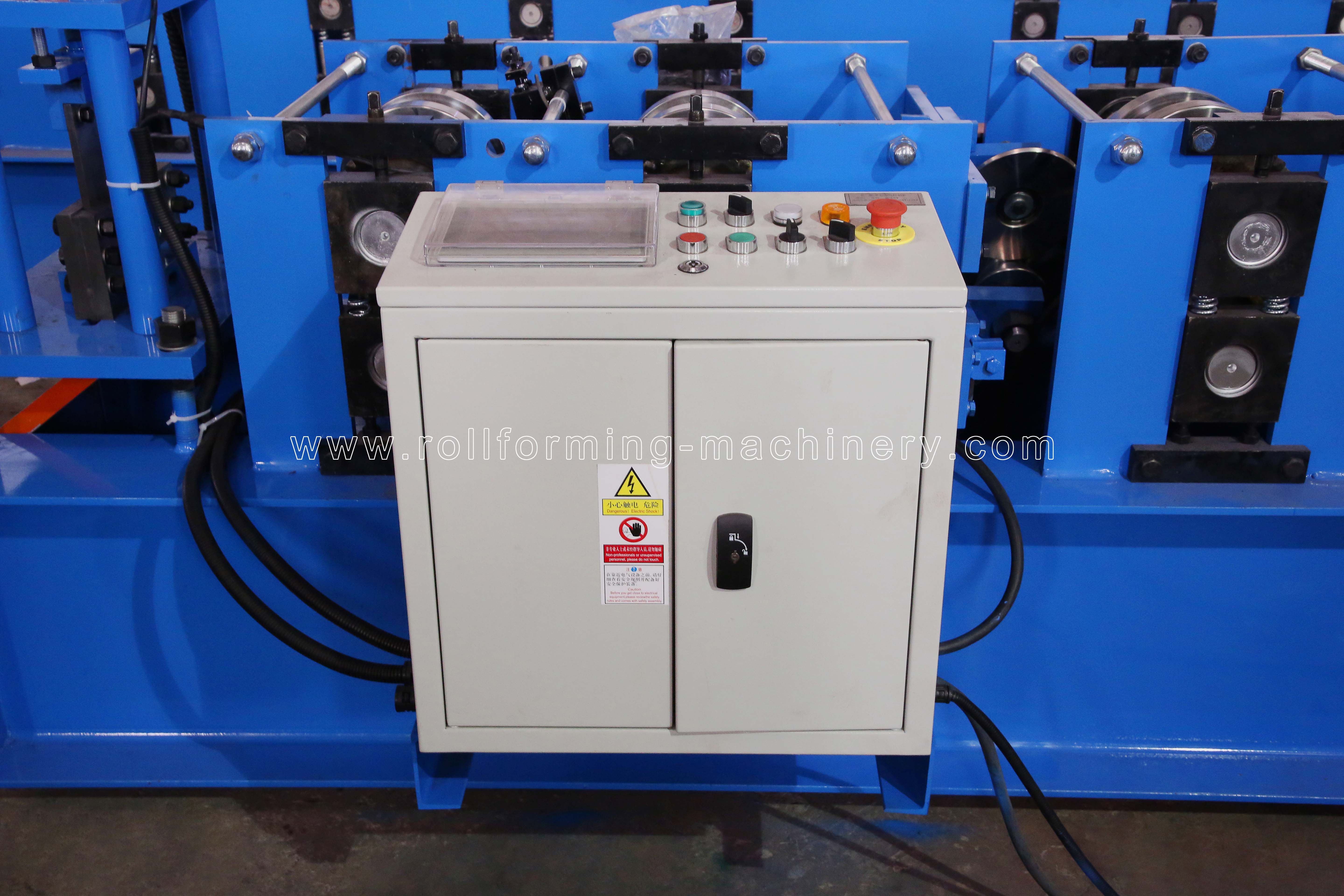

Gabinete de control PLC
SOCIEDAD ANÓNIMA: Siemens (marca alemana) /Electricidad Schneider(marca francesa)
Inversor: siemens (marca alemana) /Electricidad Schneider(marca francesa)
Pantalla táctil: siemens (marca alemana) /Electricidad Schneider(marca francesa)
Codificador: marca omron (Japón)
Tolerancia de corte longitudinal≤±1 mm
Voltaje de control 24V
Productos producidos a máquina
Perfil
No. | Parámetros principales | Parámetros del molino perfilador | ||
1. | Espesor del material | 0,8-1,2 mm | Estaciones de formación | 22 estaciones |
2. | Ancho de alimentación | 392 mm | Marco del cuerpo | H450 |
3. | Material de aplicación | Placa de aluminio, magnesio y zinc. | Espesor de la pared lateral | 18mm |
4. | Estándar eléctrico | 380V50Hz/3F | Eje Diámetro | Acero 45#, φ70mm |
5. | Material de corte | Cr12MoV | Potencia del motor principal | 11kW |
6. | Fuerza de producción | 420Mpa | Pernos de tornillo | Grado 8.8 |
7. | Velocidad de formación | 10-15m/minuto | Ancho efectivo | Según el dibujo |
8. | Sistema de control | Sistema de control PLC | Rodillo | Cr12, mecanizado con precisión |
9. | Motor hidráulico | 5,5 KW | Color de la máquina | Azul+Negro+Naranja |
10. | Material de prueba | BMS proporcionará el tamaño del material de alimentación comprar esas 2 semanas antes de la prueba de la máquina |
Pantalla de componentes de la máquina
Dispositivo de alimentación
rollo principal Molino formador
Cortador de postes
Poste para cortar, parada para cortar, diseño de cuchilla de corte de dos piezas, sin espacios ciegos
Motor hidráulico: 5,5 KW
Material de la herramienta de corte: Cr12MoV(= SKD11 con al menos un millón de veces de vida útil), tratamiento térmico a HRC58-62 grados
La potencia de corte la proporciona el motor principal. Estación hidráulica independiente
Gabinete de control PLC
SOCIEDAD ANÓNIMA: Siemens (marca alemana) /Electricidad Schneider(marca francesa)
Inversor: siemens (marca alemana) /Electricidad Schneider(marca francesa)
Pantalla táctil: siemens (marca alemana) /Electricidad Schneider(marca francesa)
Codificador: marca omron (Japón)
Tolerancia de corte longitudinal≤±1 mm
Voltaje de control 24V
Productos producidos a máquina
Máquina formadora de rollos de marco de montaje solar impermeable Producto terminado
Caso de aplicación
Caso de aplicación
Máquina formadora de rollos de marco de montaje solar impermeable Producto terminado
Caso de aplicación
Caso de aplicación
