Máquina de formación de rollo de marco de panel solar

          Especificación de

Máquina de formación de rollo de marco de panel solar

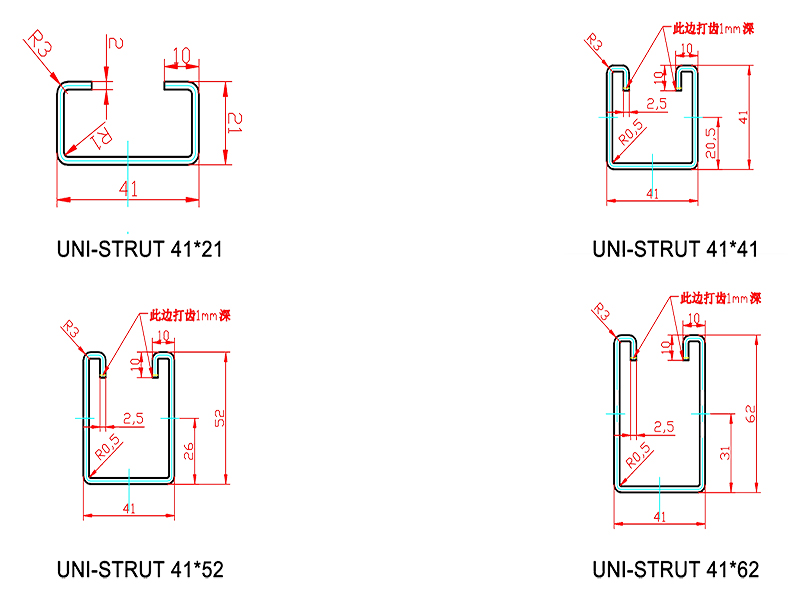

Ⅰ . Perfil

Lip: 6 mm

Web: 41 mm

Alto: 21/41 mm

Cambiar el tamaño de los rodillos

Ⅱ. Material:

EFECTIVE W IDTH: 41MM

Espesor del material: 1.2/1.9 mm

Mentral aplicable : Hoja galvanizada (GI)

Con fuerza de rendimiento Q 235MPA-345 MPA

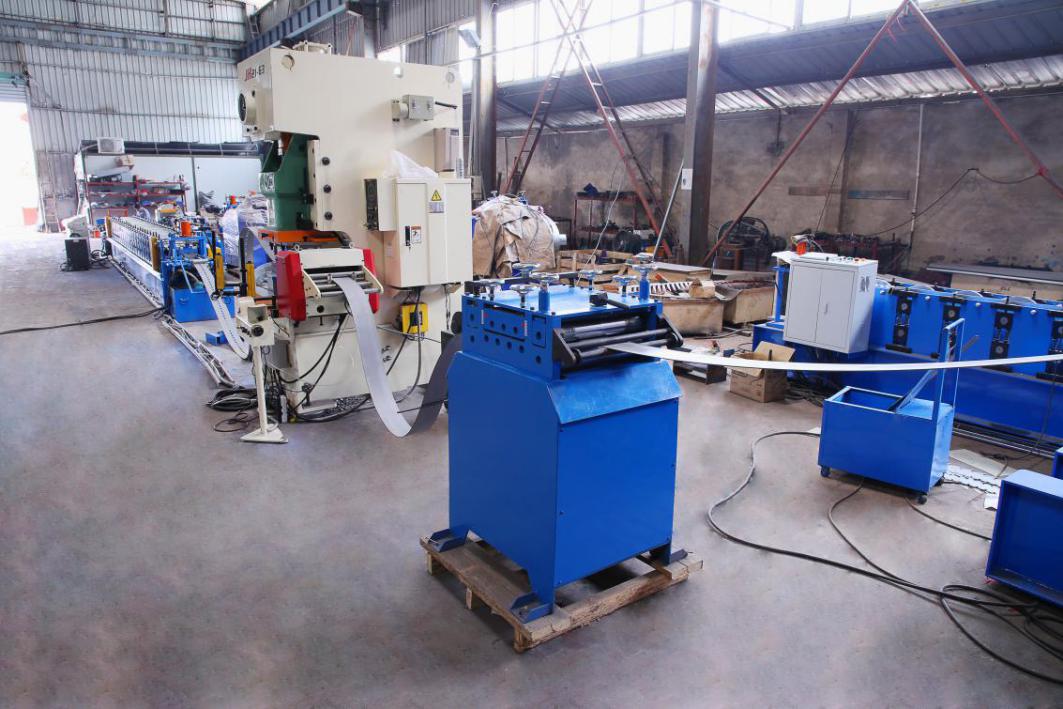

Ⅲ . la máquina Flujo de

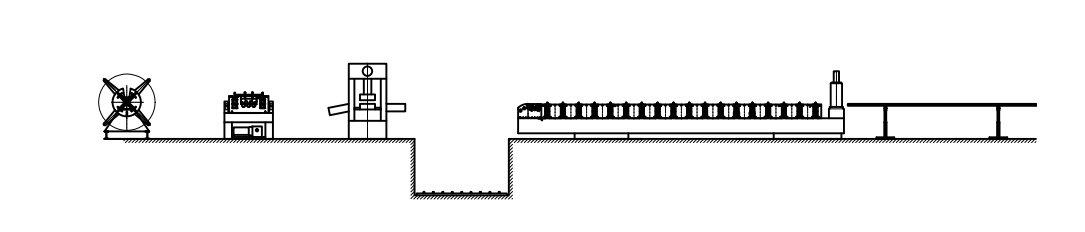

Docoiler → Dispositivo de nivelación → Machina de puñetazo → Roll Forming  System →

Post Hydraulic Cutter → Rack de salida

IV. Componentes de la máquina

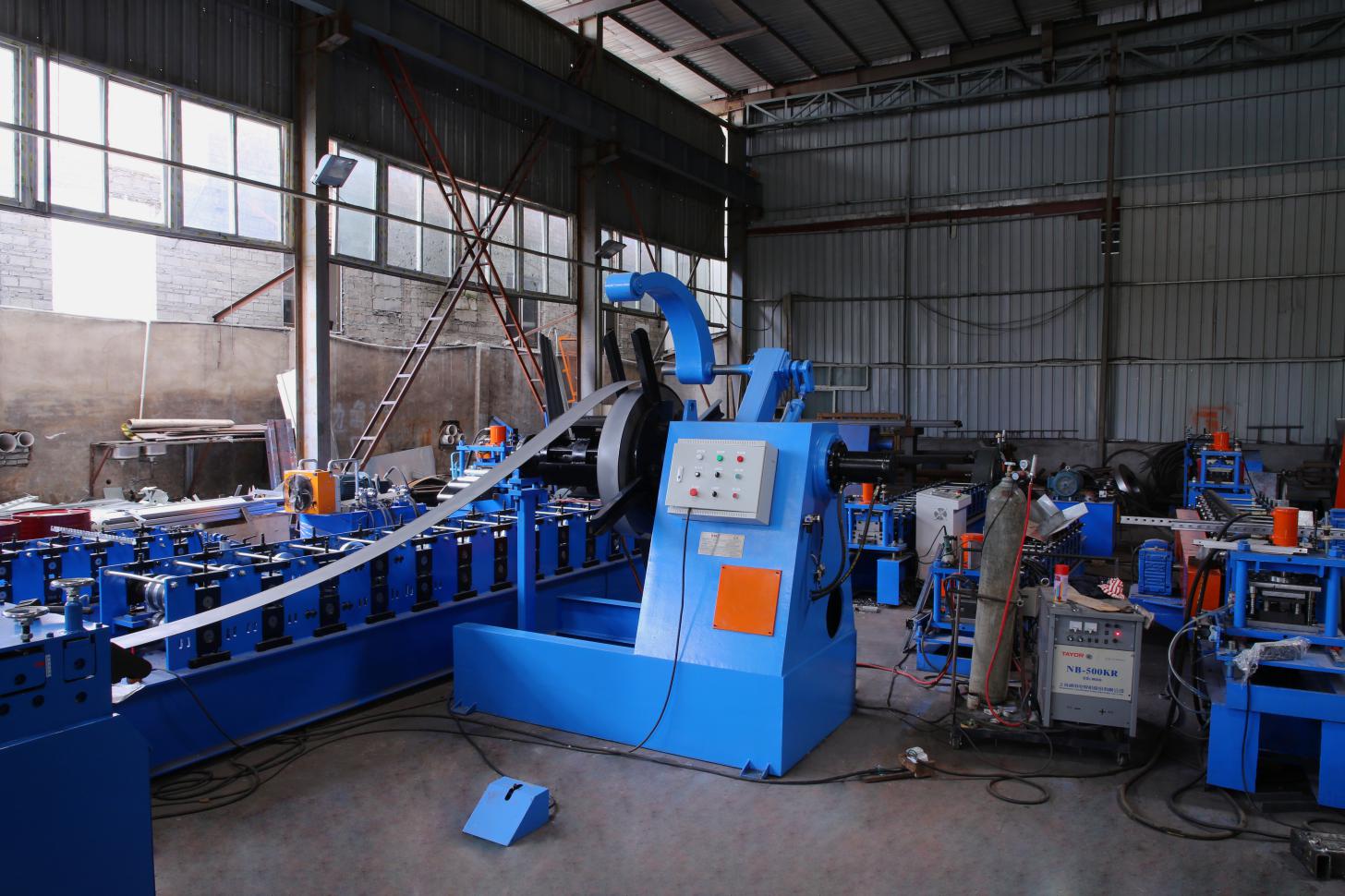

1) Decroilador hidráulico: un conjunto 5 toneladas

%1) Dispositivo de nivelación

Arazando tres dispositivos de nivelación de rodillos totalmente de siete

Con la guía de material de alimentación, el marco del cuerpo hecho de acero tipo H450 por soldadura

Los ejes fabricados con 45# acero , el tratamiento térmico de enfriamiento y templado, recubrimiento cromado duro. Diámetro = φ 90mm , precisión mecanizada

Potencia del motor: 3kw

%1) Servir-Drive y Punching Machine

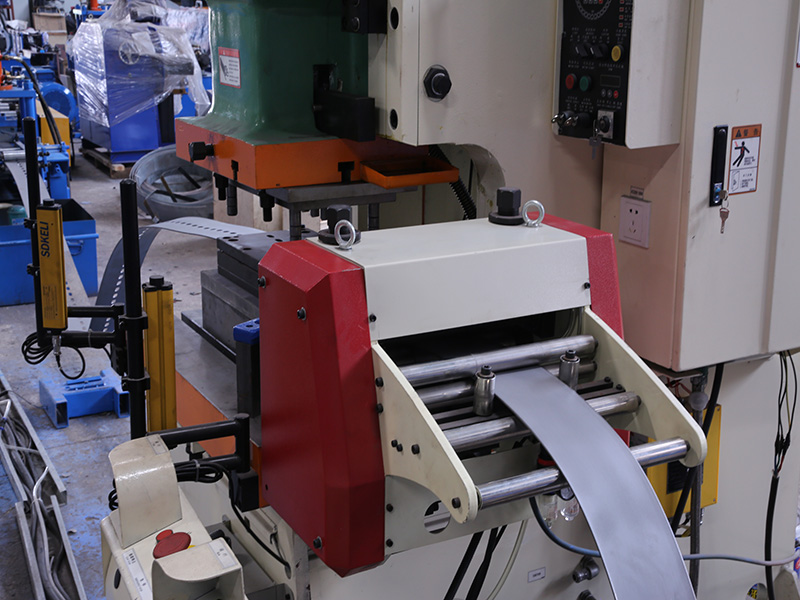

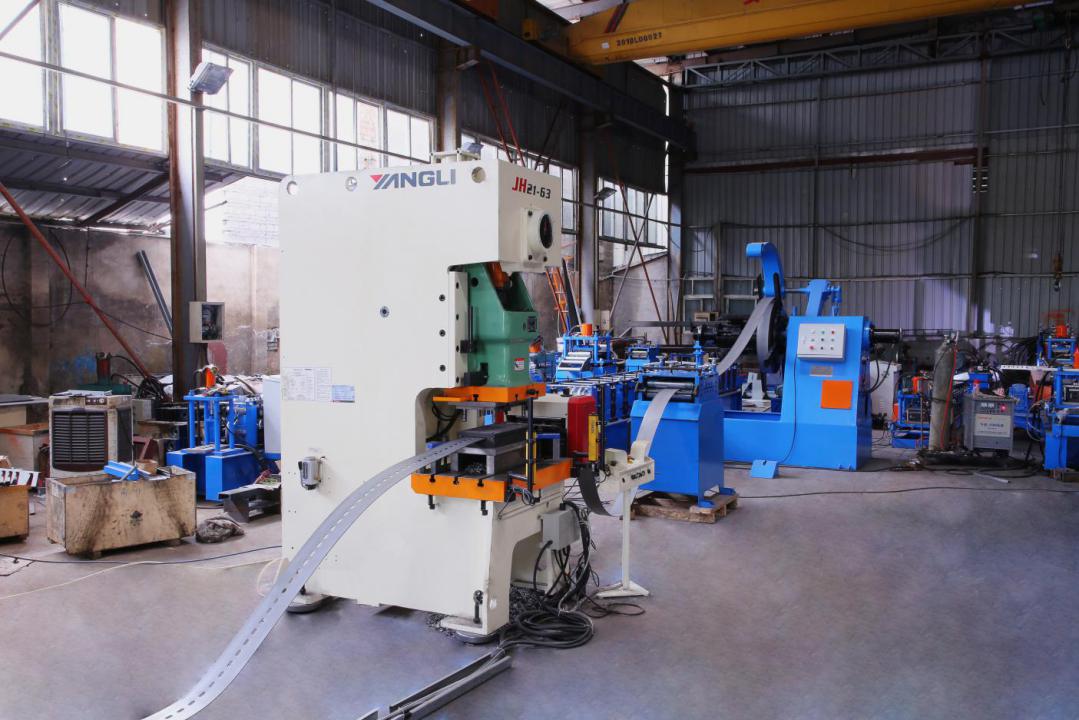

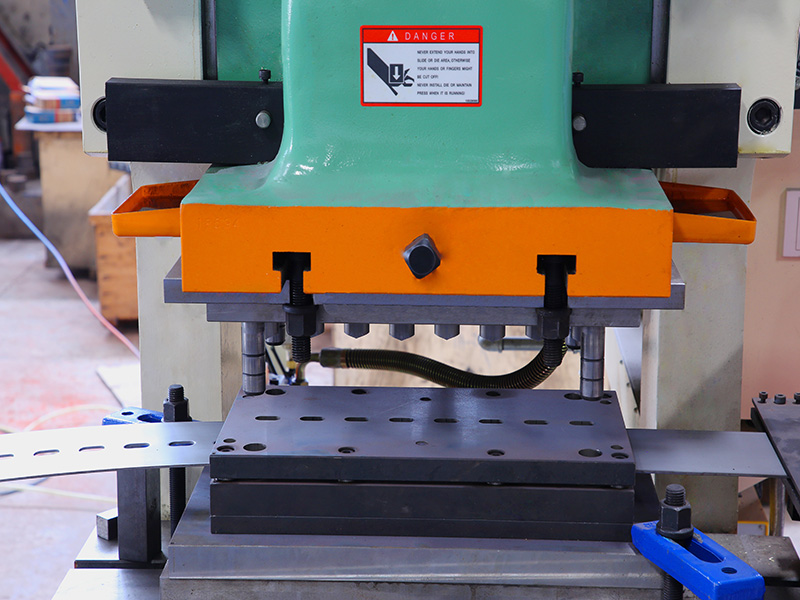

63 toneladas de la máquina de perforación de alta velocidad antes de la formación de rollo, equipe con un conjunto de modelo de perforación. Punching Machine cuatro lados con cubierta de seguridad y un lado con abrir la puerta

La fuente de aire de la máquina de perforación será suministrada por el comprador.

Envío de un servicio de servo para perforar más precisión, servomotor potencia de 3 kW

%1) Máquina de formación de rollo

Marco de Bears hecho de acero tipo H450 por soldadura

Grosor de la pared lateral: Q235 T18 mm ; barra de unión: ф22 galvanizado

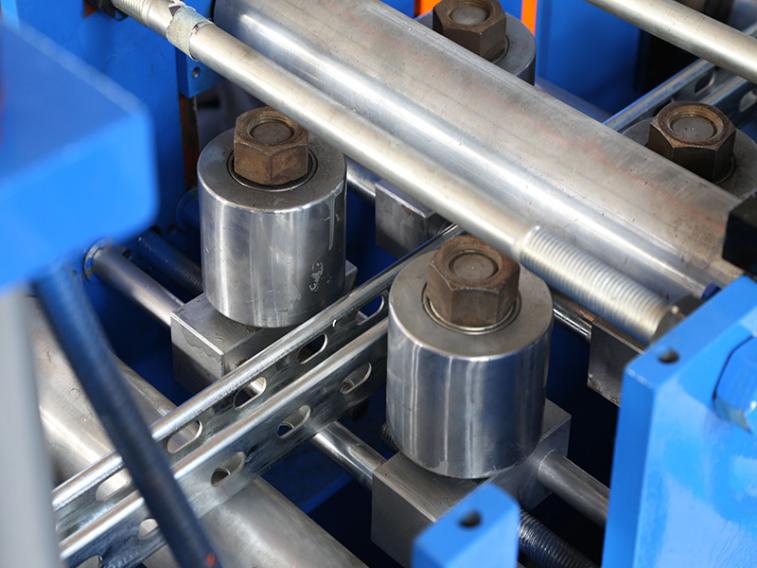

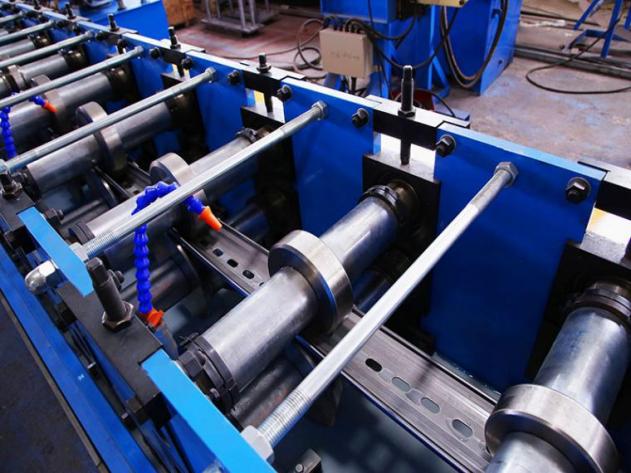

Rolleros fabricados con acero GCR15 (= EN31 acero) , Precisión ,Hard cromo recubierto ;con espesor de 0.04 mm , superficie con tratamiento con tratamiento espejo ( para mayor vida útil y anti-rominación ) ;fabricados a partir de 45# enfriamiento de acero ,y tratamiento térmico de temperamento, enchapado cromado duro. Diámetro = φ 75/85 mm , precisión mecanizada

Engranaje y unidad de cadena aproximadamente 22-pp to Form

Motor principal = 15kW , control de velocidad de frecuencia

Velocidad reduce el motor R : K Serie

Cadena: Ziqiang (por China Top 1 Brand Donghua Group)

Todos los pernos de tornillo con Grado 8.8 (fábricas baratas usan bajo grado 4.8) para garantizar que arregle la estructura de la máquina con fuerza y ​​larga vida útil durante la máquina durante mucho tiempo funcionando.

Velocidad del producto: 12-18m/min ( en el tiempo de puñetazo y corte )

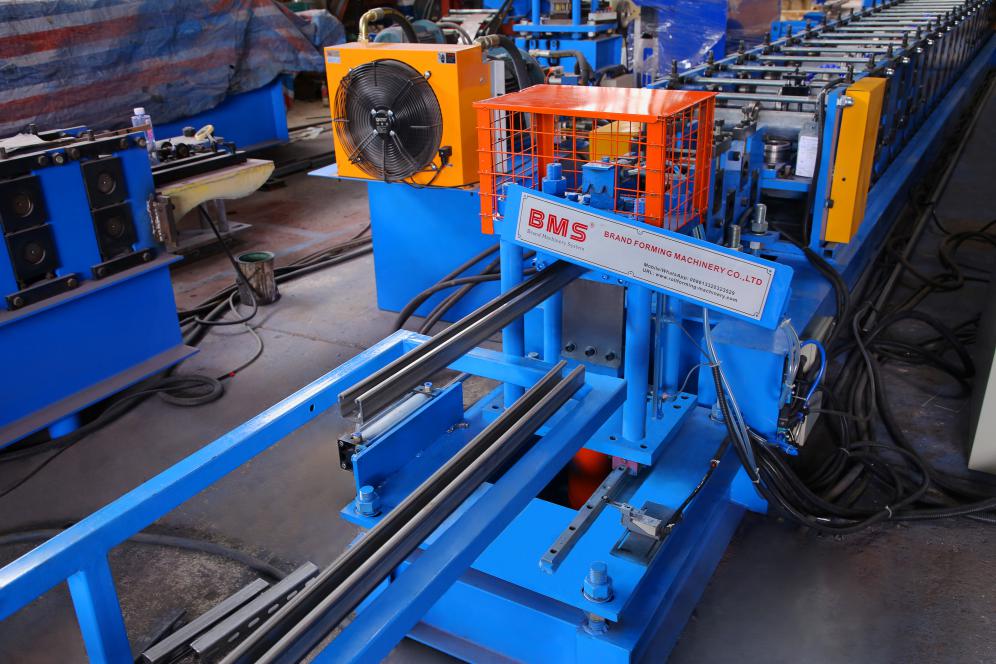

Agua Dispositivo frío           Hidráulico Pre-Cutter

5) Post Hidráulico Er

Pre & Post para cortar, detener a cortar, three piezas tipo de diseño de cuchilla de corte, sin blanking

Motor hidráulico: 5. 5KW ; presión de corte: 0-1 2MPA;

Material de la herramienta de corte: CR12MOV ( = SKD11 con al menos un millón de veces de vida útil ), tratamiento térmico a HRC58-62 grados

La potencia de corte es proporcionada por la estación hidráulica independiente del motor (mira a continuación)

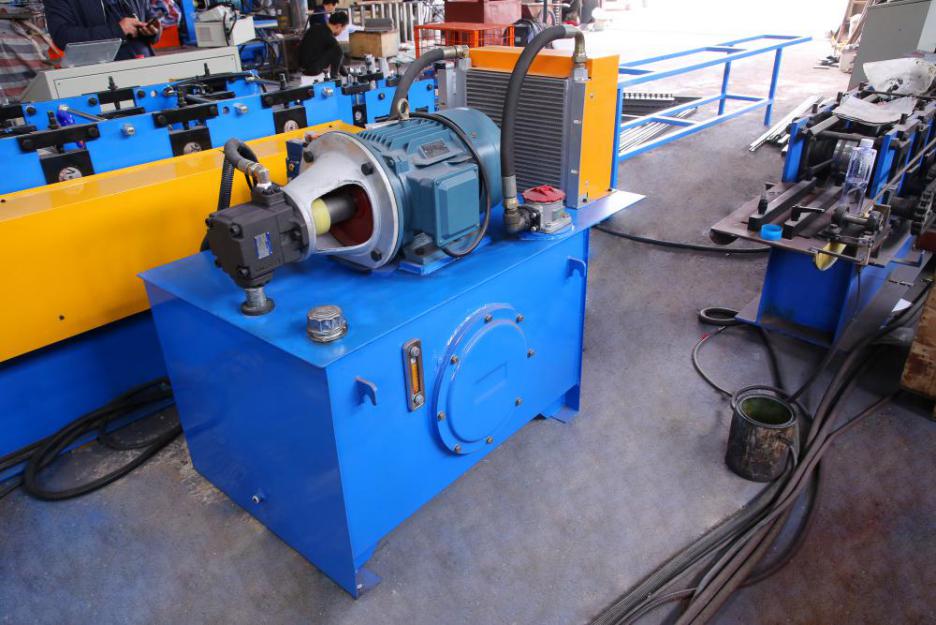

El sistema hidráulico con filtro de aceite para la filtración de aceite, para garantizar que el aceite circulado esté limpio y alargen la vida útil del sistema hidráulico (ver la imagen UP )

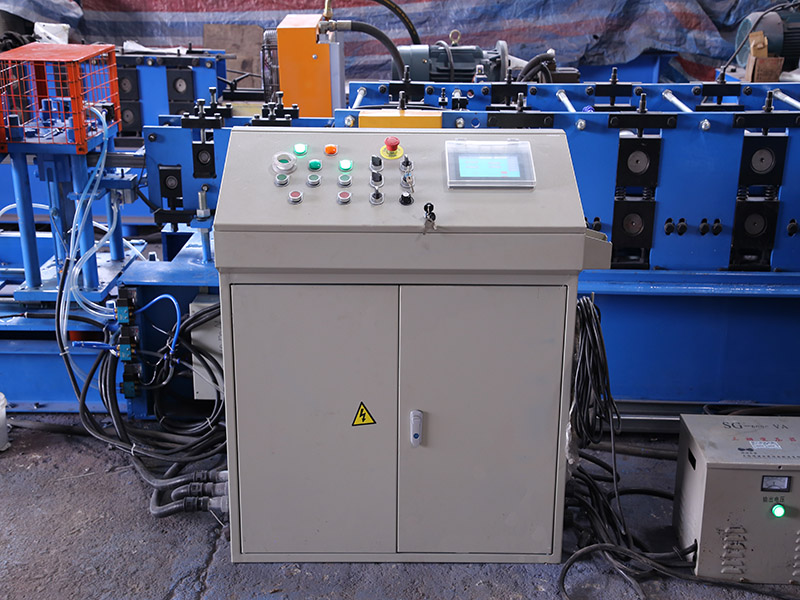

6) Sistema de control del PLC

Controlar la cantidad y la longitud de corte automáticamente

Ingrese los datos de producción (lote de producción, PCS, longitud, etc.) En la pantalla táctil,

Puede terminar la producción automáticamente.

Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

PLC: Siemens (marca alemana)

Inversor: Siemens (marca alemana)

Pantalla táctil de color de 7 pulgadas: Siemens (marca alemana)

Codador: Omron (Japan Brand)

Cambiar la parte inferior, indicar luz, fuente de alimentación, relé intermedio, contactor de CA,

Relé térmico: Siemens (marca alemana)

Air Switch: LG-LS (marca de Corea)

Tolerancia de corte a longitud ≤ ± 1 mm

Voltaje de control 24 V

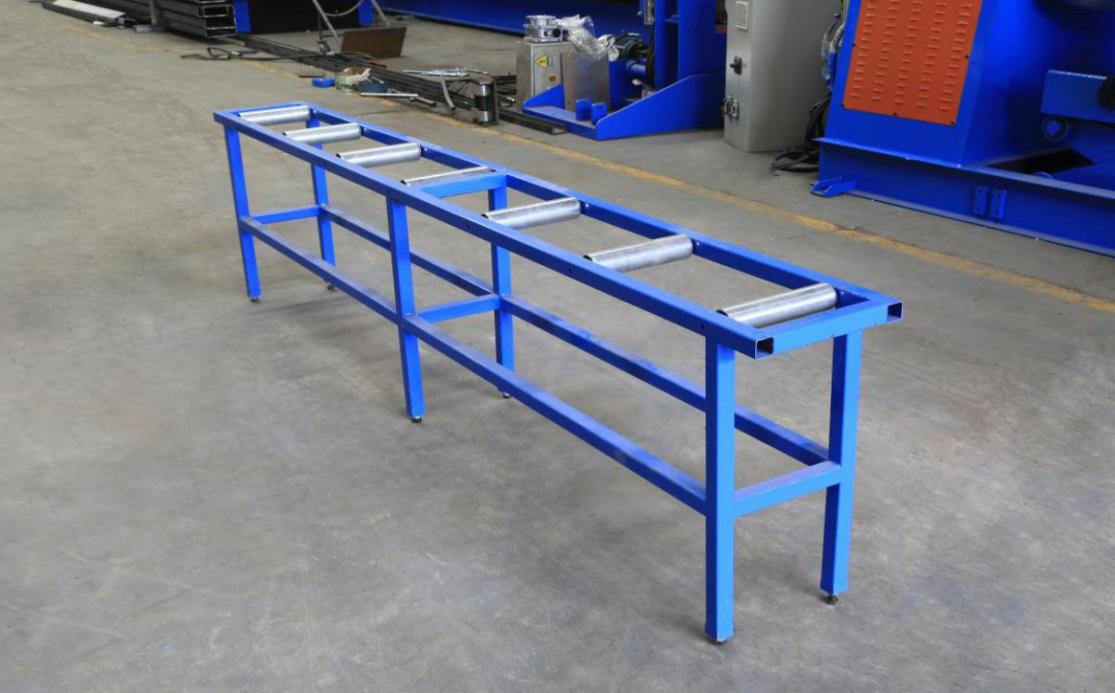

7) Rack de salida: sin poder, dos unidades , con rodillos para un movimiento fácil

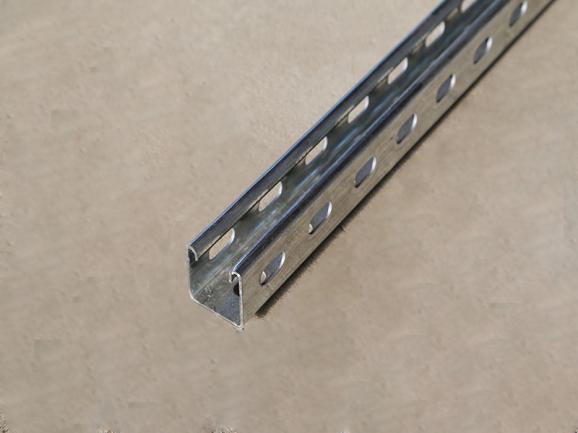

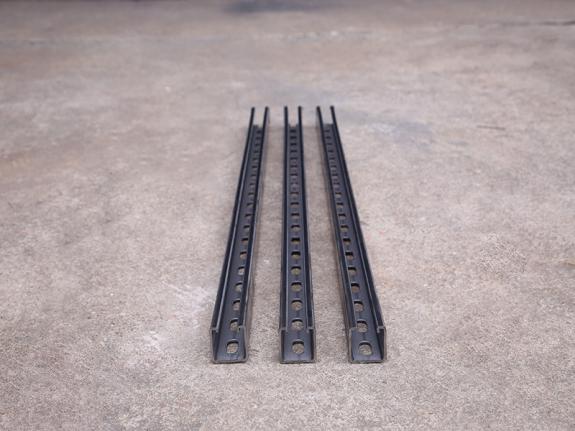

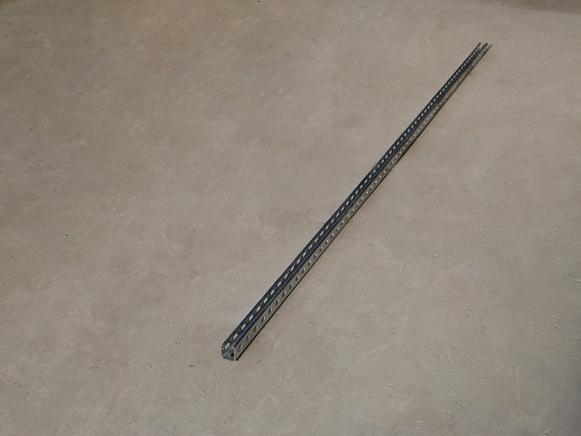

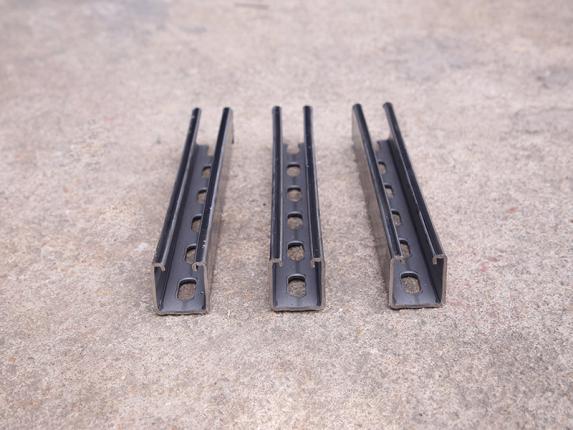

%1) Show de productos
