Máquina formadora de rollos de dintel de acero estructural

Compartir con:

Máquina formadora de rollos de dintel de acero estructural

Ventas calientes en India, Indonesia, etc.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
YX42-420
Marca del producto:
BMS

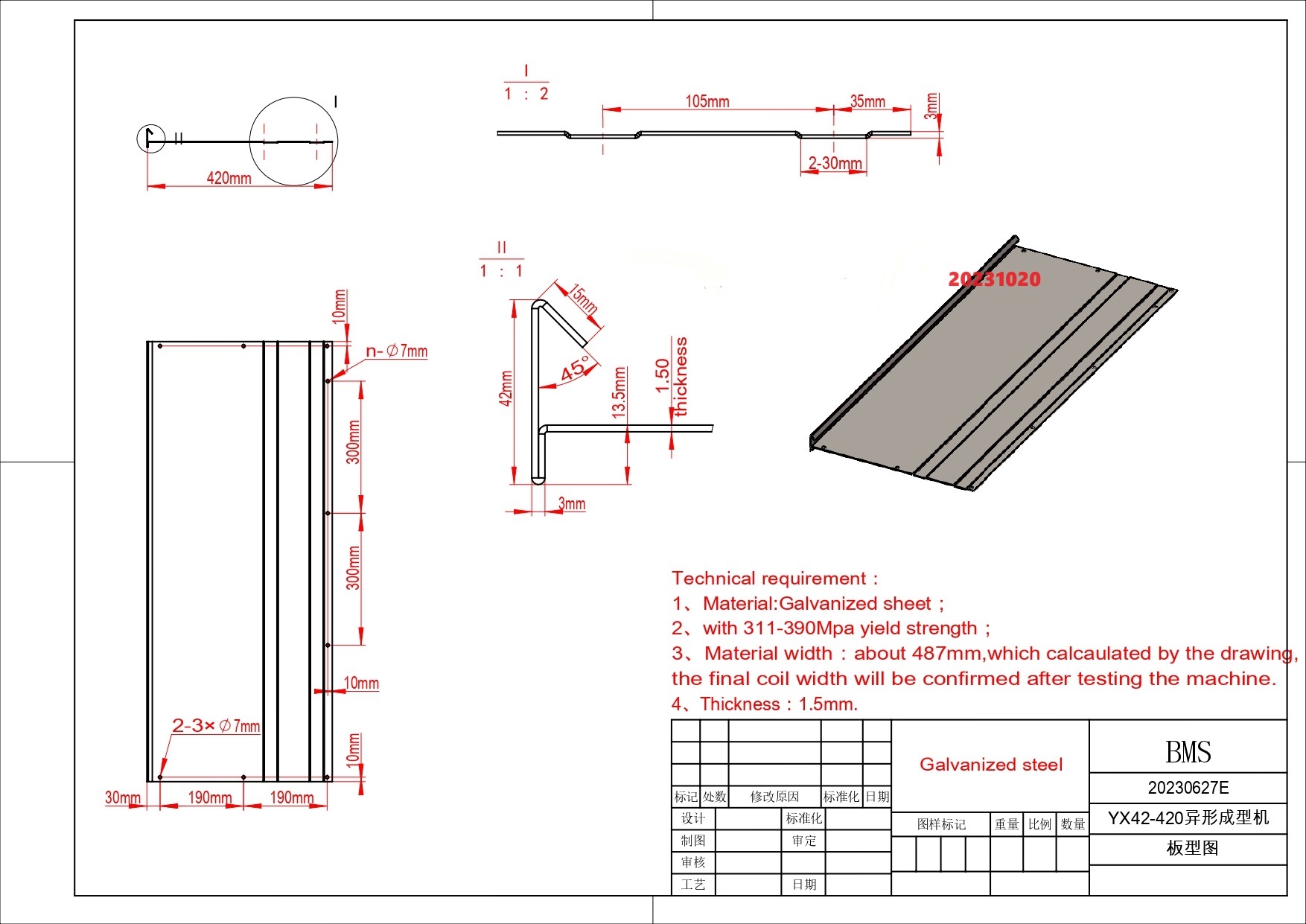

Perfil

dibujo

Descripción del Producto

Material	Material aplicable	Bobina de acero galvanizado
	Espesor del material	1,5 mm
	Con límite elástico	235-390Mpa
Bobina	Ancho de alimentación	600 mm
	Rango de ID de bobina	508 mm ± 30 mm
	Capacidad	Máx.5 toneladas.
Máquina	Bastidor de base	Acero tipo H300 mediante soldadura.
	Grosor de la pared lateral	Q235 t19mm
	Material del rodillo	Acero GCr15 (= acero EN31), mecanizado con precisión, tratamiento térmico, HRC58-62
	Estación de rodillos	16 pasos para formar
	Diámetro del eje	ф55mm, procesamiento de alta frecuencia
Cortador	Dureza	Tratamiento térmico a HRC58-62 grados.
Cortador	Tolerancia de corte	≤±1mm
Fuerza	Manera de conducir	Transmisión de engranajes/piñones
	Motor principal	11KW, Control de velocidad de frecuencia
	Motor de bomba para cortadora	5,5 KW
Sistema de control PLC	Inversor	Schneider Electric/DELTA (marca de Taiwán)
	Pantalla táctil	WEINVIEW (marca de Taiwán)
	Codificador	KOYO (marca japonesa) u OMRON (marca japonesa)
	Control del voltaje	24V

Características

1. Perfilado automático + corte a medida, que es más eficiente que usar una punzonadora y ahorra costos de mano de obra.

2.El rodillo hecho de acero para rodamientos GCr15. (=EN31 acero) es Templado y recubierto de cromo duro después de un mecanizado fino, para una larga vida útil de más de 10 años.

正在上传...

3.Los punzones y la herramienta de corte. Los materiales están hechos de molde Cr12Mov. Acero después de un tratamiento de temple y mecanizado de precisión, con una vida útil de más de 1 millón de veces.

Flujo de trabajo

Desenrollador hidráulico 5T → Dispositivo de guía de alimentación y dispositivo de nivelación → Punzonado hidráulico de un solo cilindro → Sistema de perfilado → Dispositivo cortador de poste hidráulico * Punzonado de poste hidráulico → Estante de salida

Técnico especificaciónns

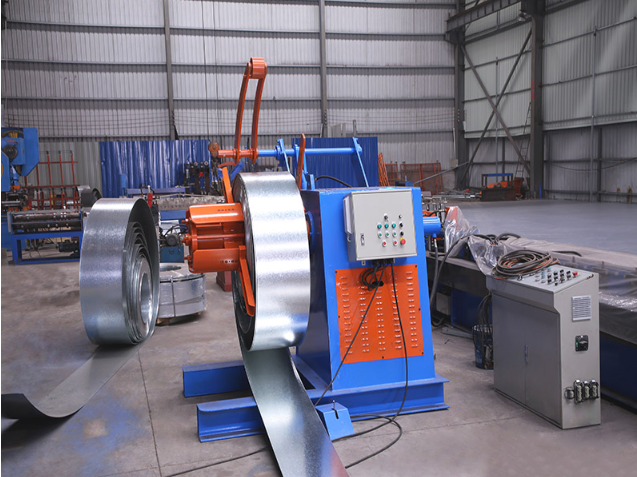

1) 5T Desenrollador hidráulico: un juego

Contracción y parada del diámetro interno de la bobina de acero del control hidráulico

Alimentación automática y dispositivo de parada automática

Ancho máximo de alimentación: 600 mm

Motor de bomba de aceite:2,2 KW

Capacidad:Máximo 5 toneladas

Desenrollador hidráulico

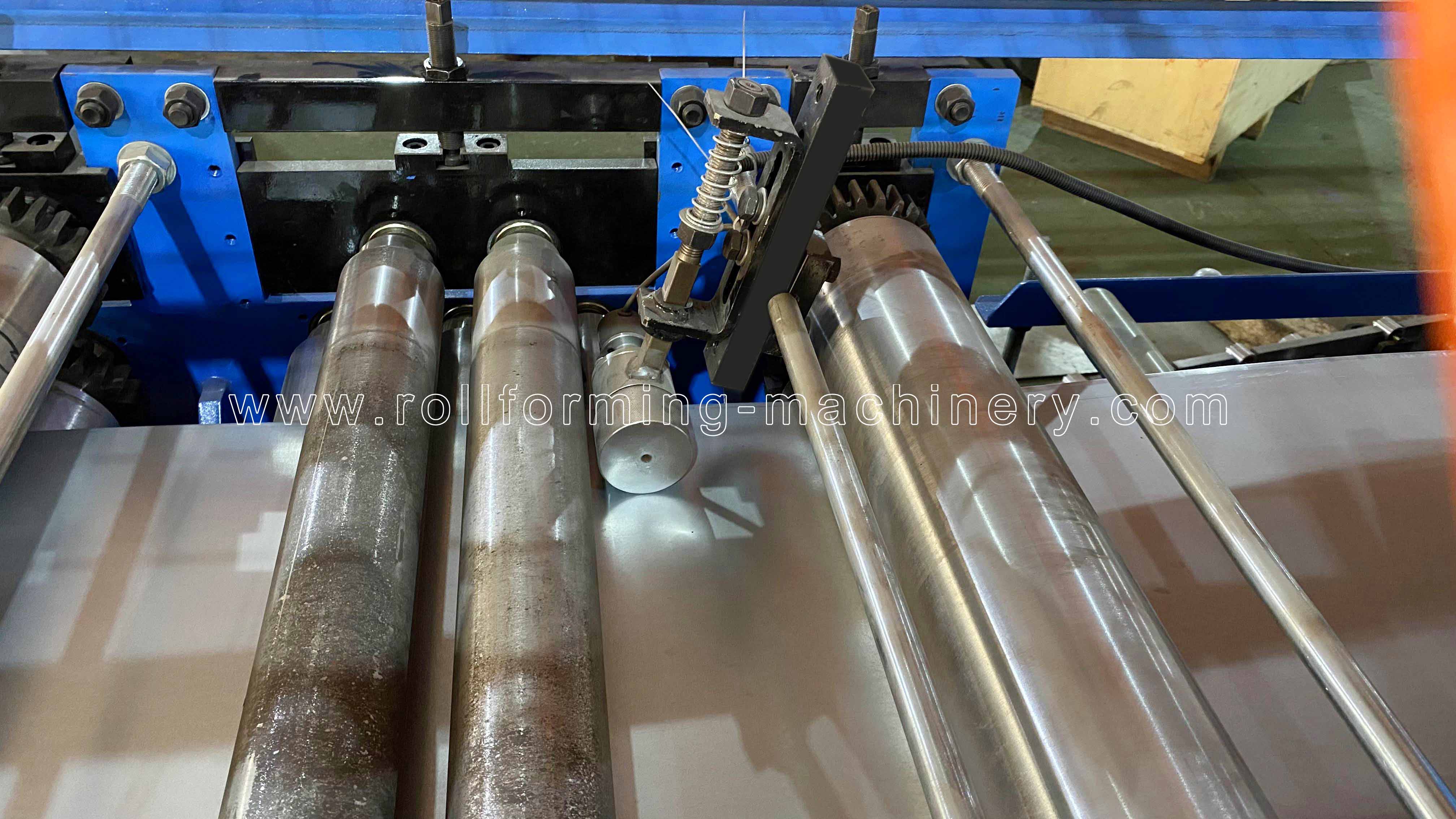

2) Guía de alimentación y dispositivo nivelador

Arriba Two abajo Tres totalmente Cinco dispositivo nivelador de ejes

Con guía de alimentación de material, bastidor de carrocería fabricado en acero tipo H300 mediante soldadura.
Grosor de la pared lateral: Q235 t19mm
Ejes fabricados de acero 45#,Diámetro=ø90mm, Chapado en tono con revestimiento de cromo duro, mecanizado con precisión

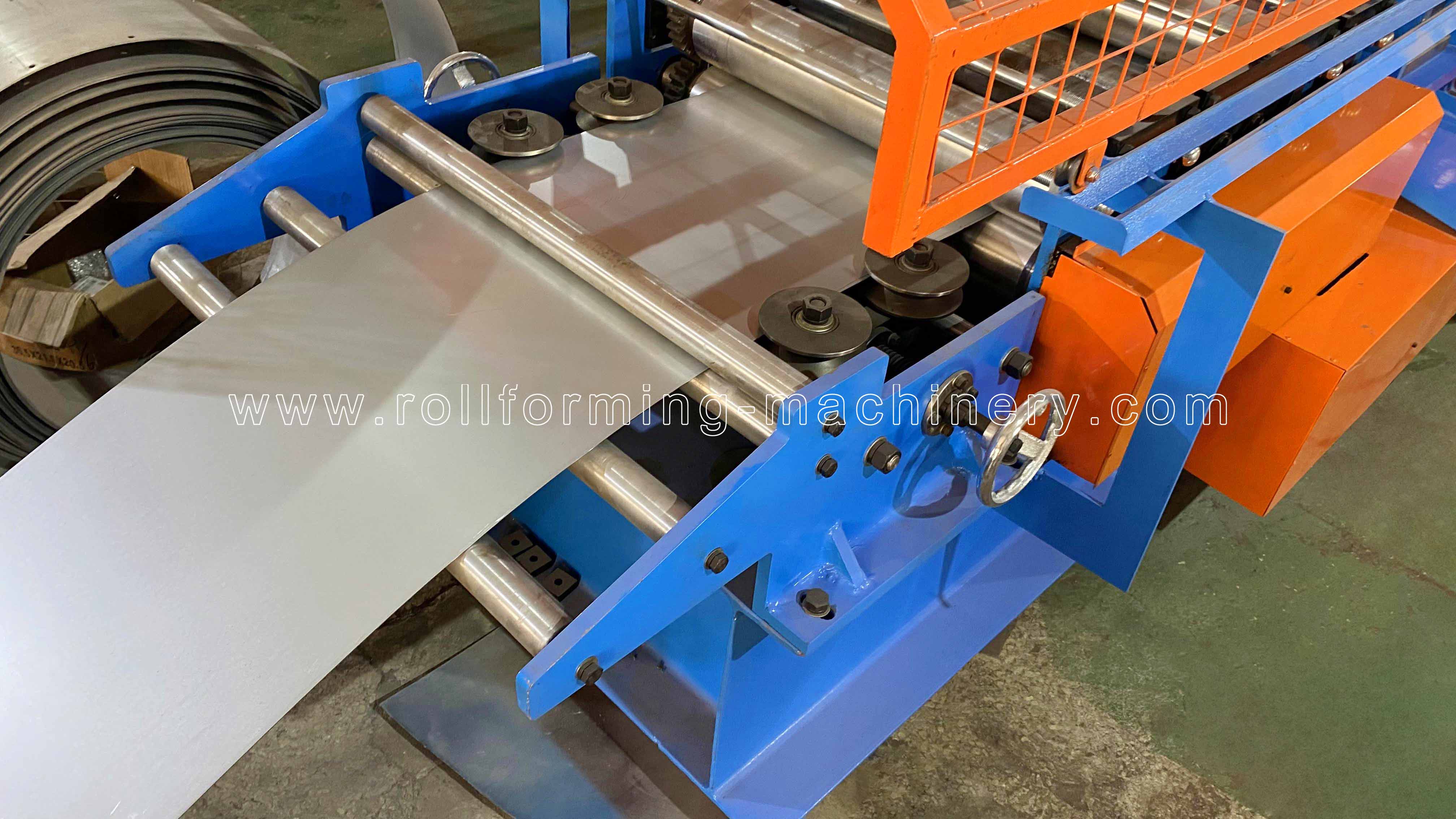

DISPOSITIVO DE ALIMENTACIÓN

3) Máquina principal

Rodillos fabricados con alta calidad. Acero GCr15 (= acero EN31), mecanizado de precisión, tratamiento térmico, HRC58-62.

Estructura del cuerpo hecha de 300#H tipo acero mediante soldadura

Velocidad de formación: 12-15 m/min

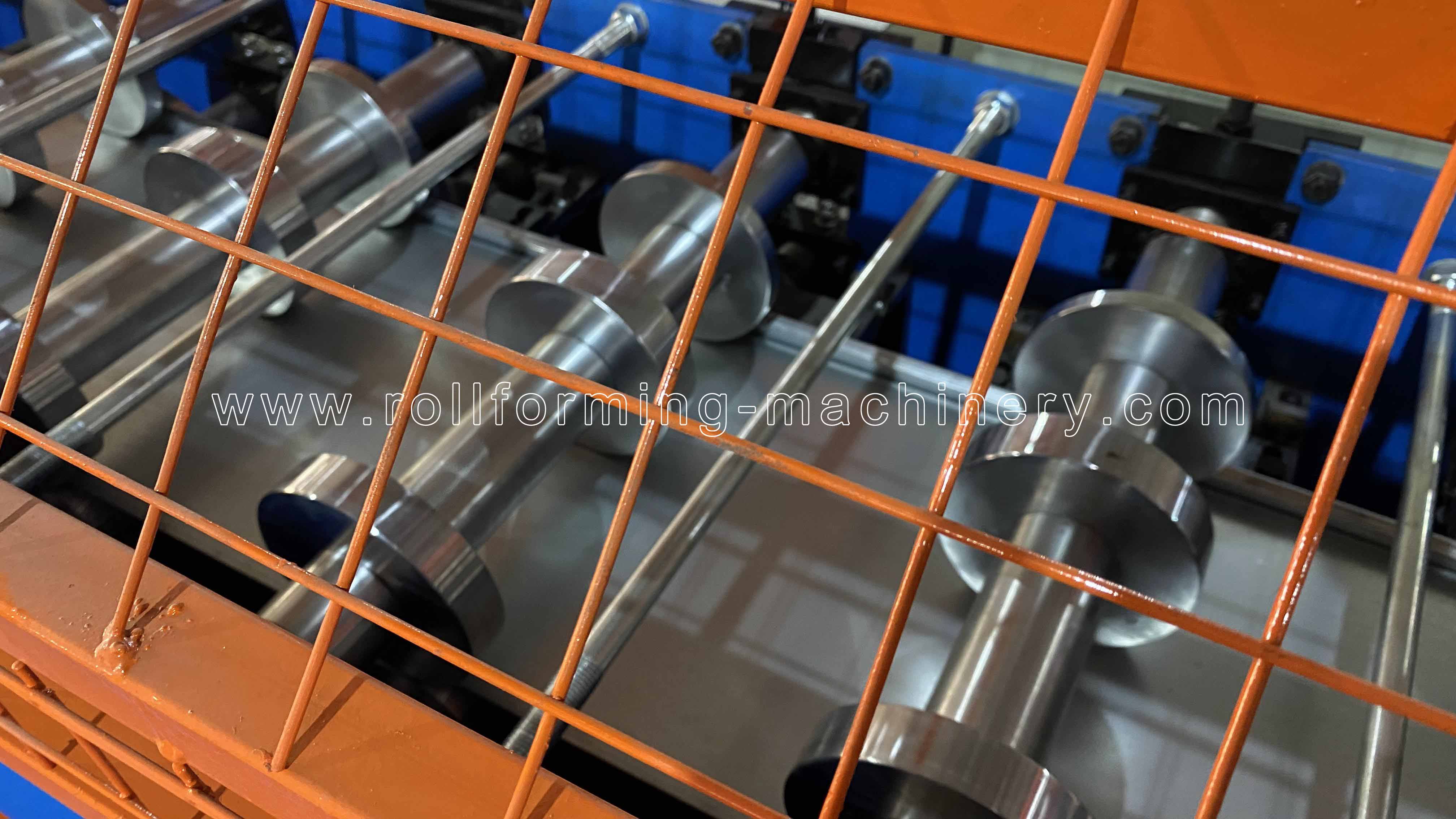

Máquina principal

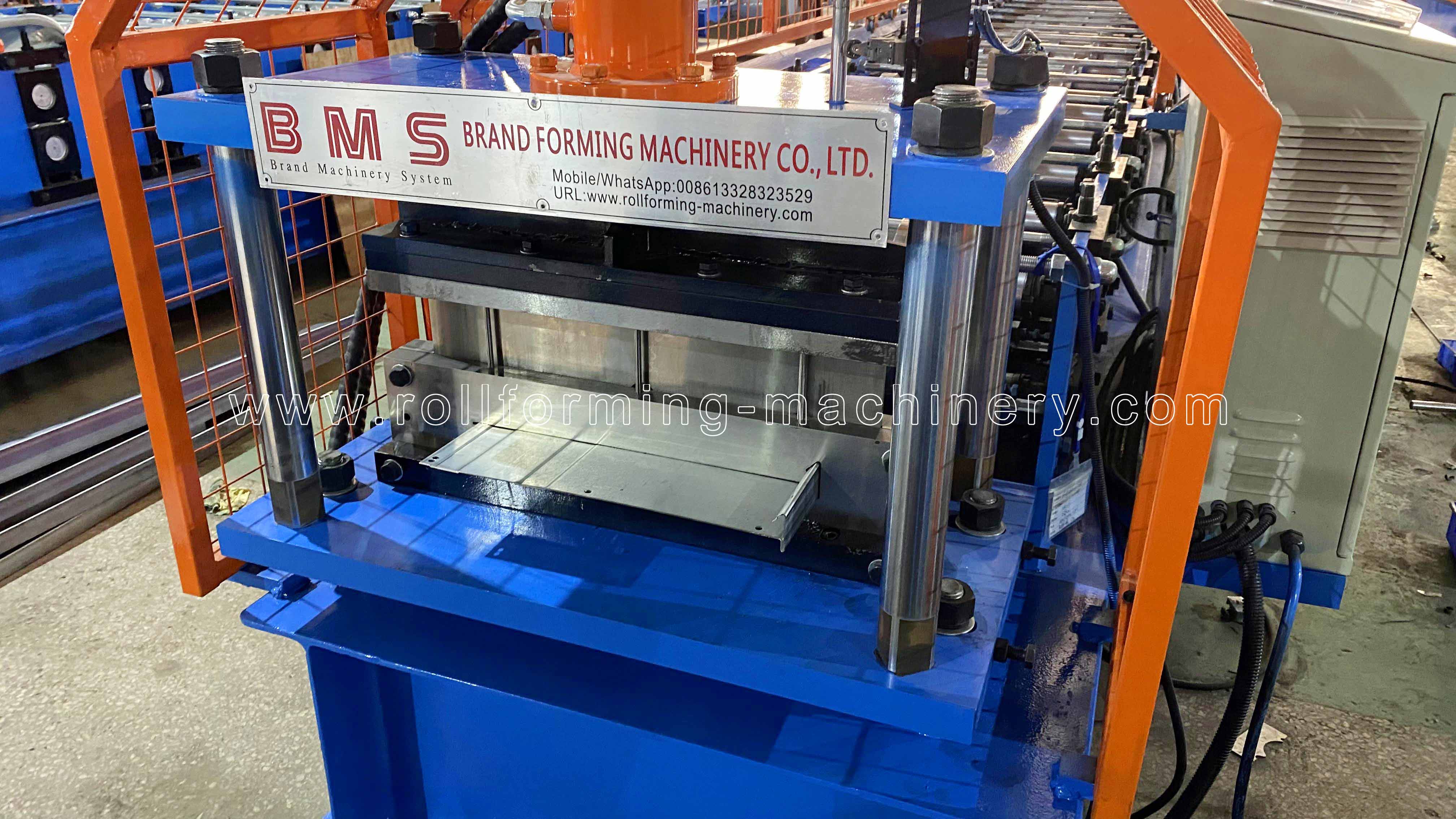

4) Hidráulico Cortador de postes

Publicar para cortar, detener para cortar, diseño de hoja de corte de tres piezas
Motor hidraulico:5,5 KW;Presión de corte:0-16Mpa
Material de la herramienta de corte:Cr12MoV(= Acero SKD11),Tratamiento térmico según HRC58-62

Con al menos un millón de veces de vida recortada
El poder de corte es proporcionado por la estación hidráulica del motor independiente.

5) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

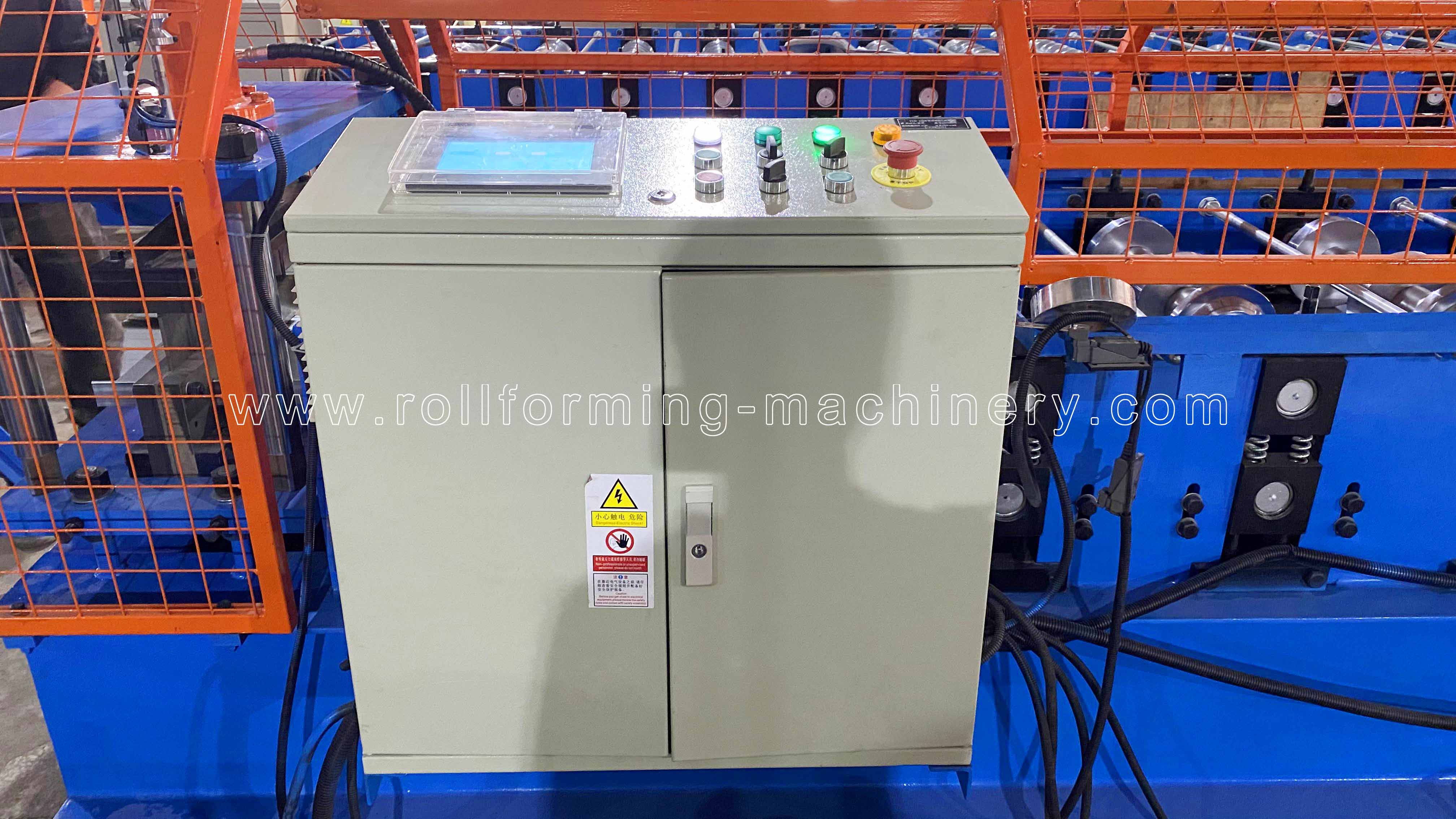

Gabinete de control PLC

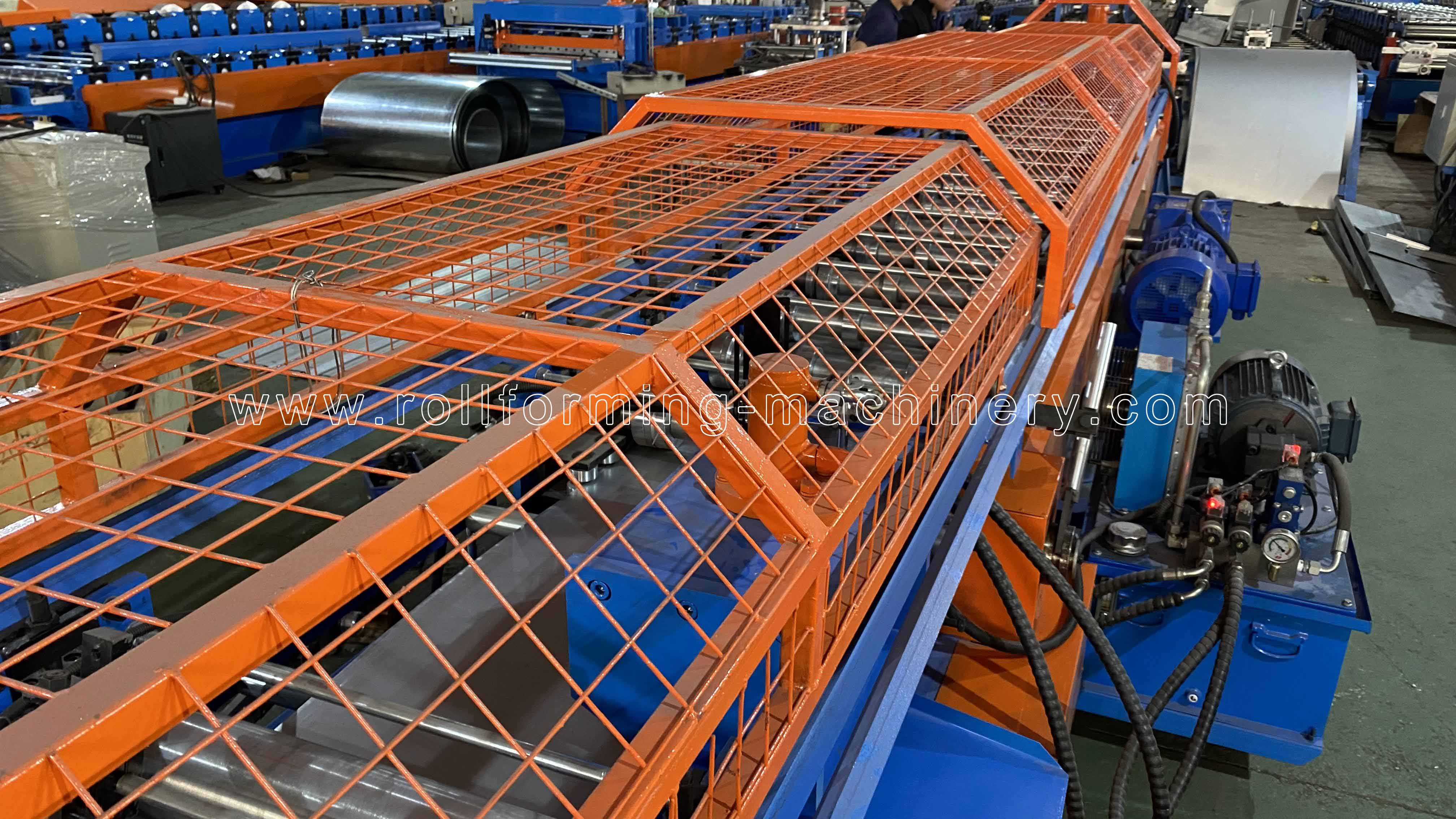

Escudo de seguridad

escudo de seguridad

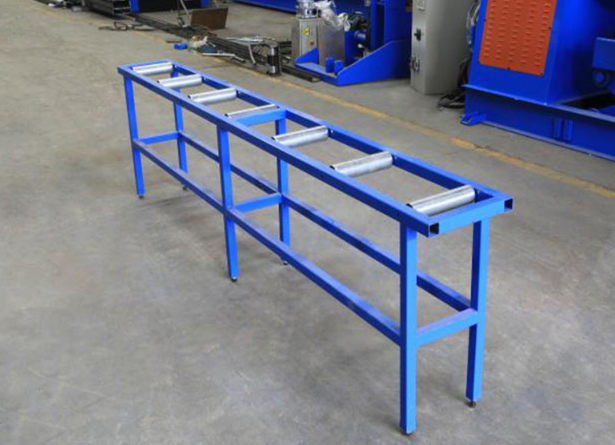

6) Estante de salida

Sin alimentación, dos unidades, con rodillos para facilitar el movimiento.

Estante de salida

7) Presentación del producto

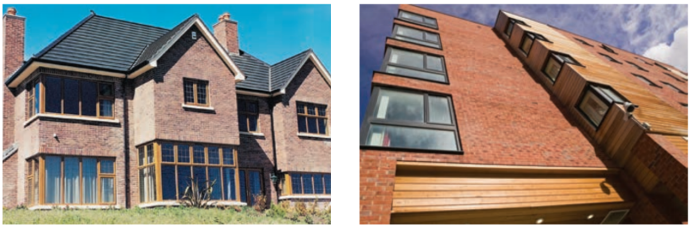

Caso de aplicación

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Servicio postventa

1. El la garantía es 24 meses después de que el cliente reciba la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con costo adicional.
