Máquina formadora de rollos de canal de panel aislado

Máquina formadora de rollos de canal de panel aislado en U
Estado de Disponibilidad:
Cantidad:
  • Perfiles múltiples

  • BMS

  • 8455221000

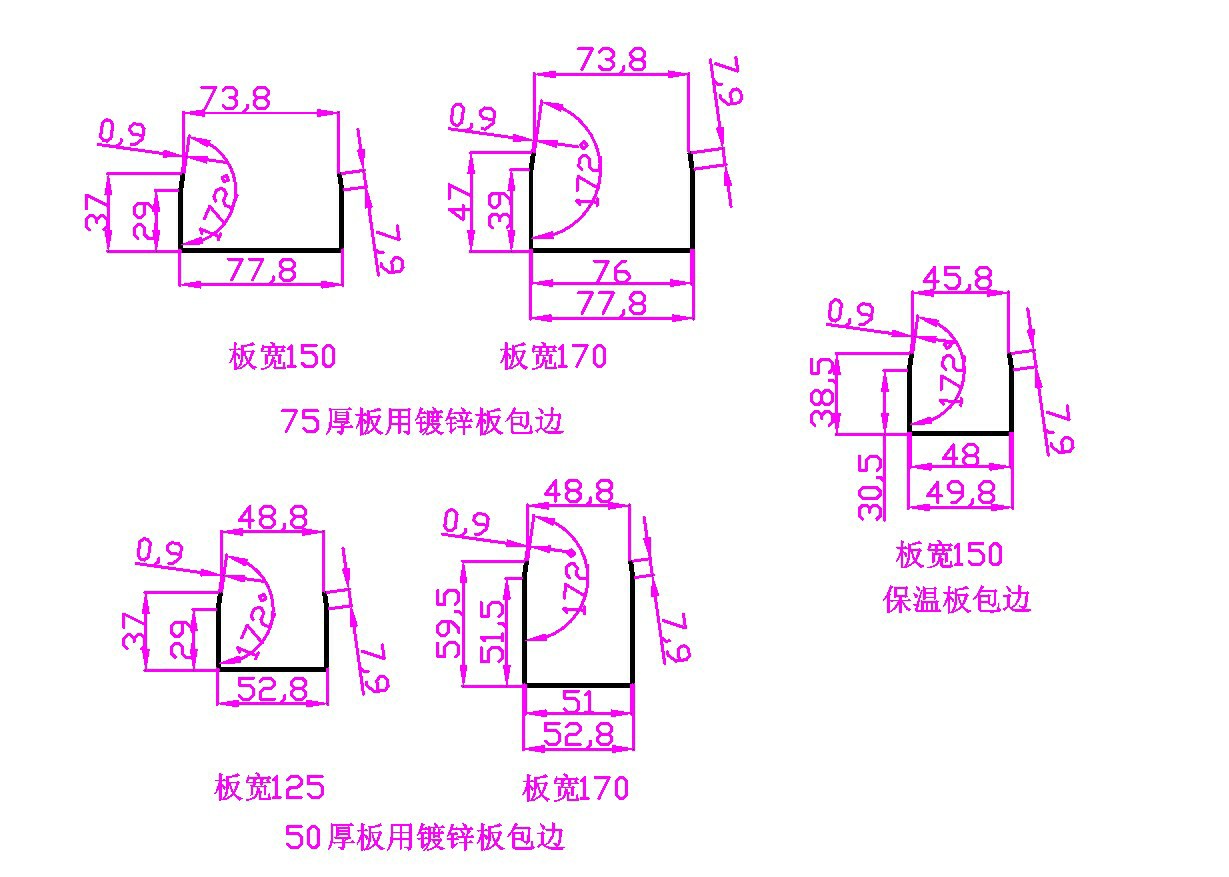

Perfil


dibujos

Descripción del Producto


Material

Material aplicable

Hoja galvanizada

Espesor del material

1,0 mm

Con límite elástico

Q235Mpa
Bobina

Ancho de alimentación

300 mm

Rango de ID de bobina

508 mm ± 30 mm

Capacidad

Máx.3 Toneladas.

Máquina

Bastidor de base

Acero tipo H350 mediante soldadura.
Grosor de la pared lateral Q235 t18mm

Material del rodillo

Acero 40Cr, tratamiento térmico

Estación de rodillos

14 pasos para formar

Diámetro del eje

ф60mm, procesamiento de alta frecuencia

Cortador


Dureza Tratamiento térmico a HRC58-62 grados.

Tolerancia de corte

≤±1mm
 Fuerza Manera de conducir Transmisión de engranajes/piñones
Motor principal 5.5KW, control de velocidad de frecuencia
Motor de bomba para cortadora 4.0KW

Sistema de control PLC


Inversor Schneider Electric/DELTA (marca de Taiwán)

Pantalla táctil

WEINVIEW (marca de Taiwán)

Codificador

KOYO (marca japonesa) u OMRON (marca japonesa)

Control del voltaje

24V


Características


1. Cambio por espaciador: produzca productos de diferentes tamaños cambiando los espaciadores

cambio por espaciador

2. Con dispositivo de corte hidráulico en ángulo de 45 grados, para satisfacer las diferentes necesidades de los clientes.

Flujo de trabajo

Desenrollador manual 3T → Dispositivo de guía de alimentación → Sistema de perfilado → Dispositivo de corte hidráulico en ángulo de 45 grados → Dispositivo de corte de poste hidráulico → Estante de salida

Técnico especificaciónns

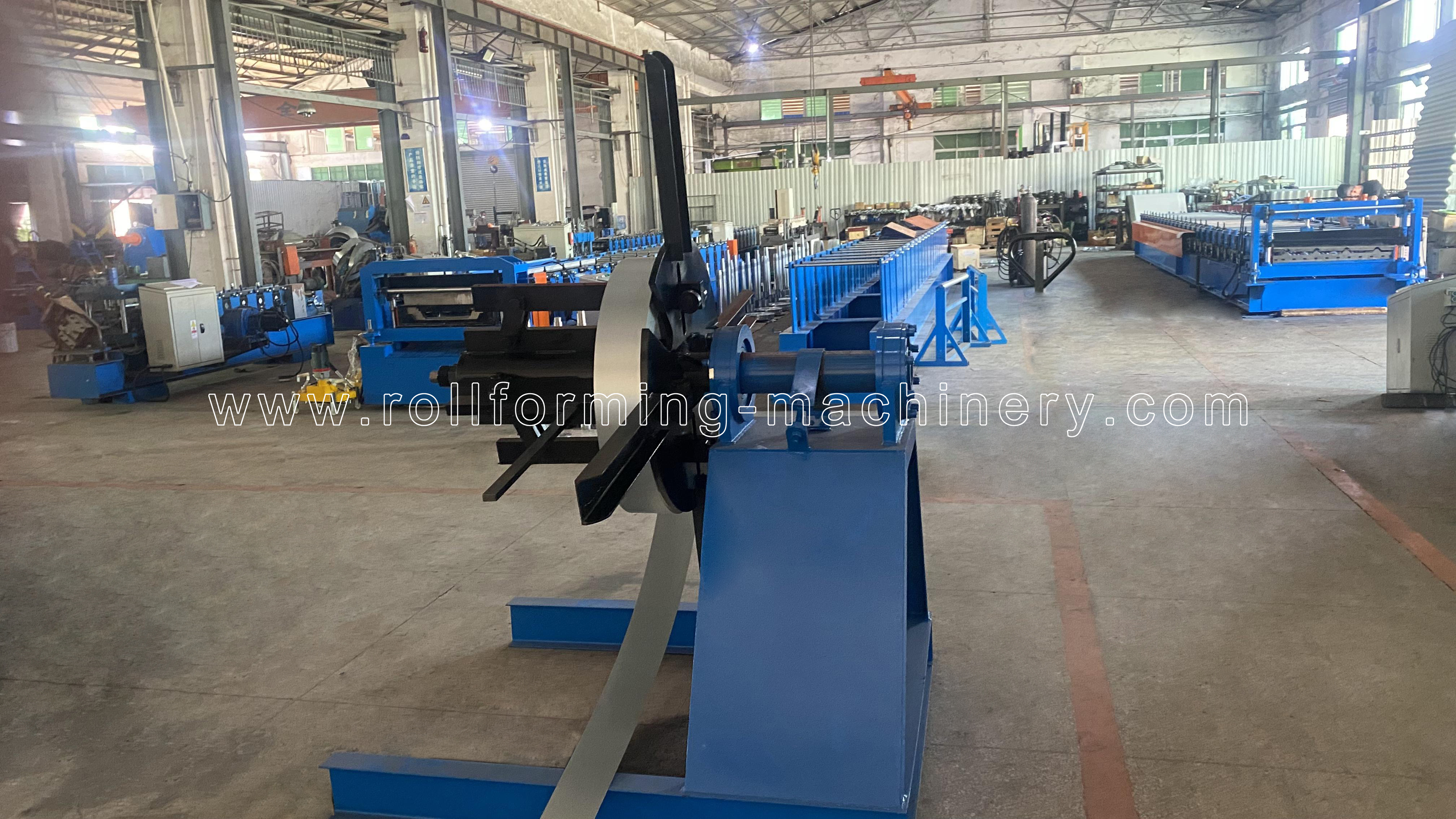

1) 3T  Desenrollador Manual: un juego


Sin alimentación, controle manualmente la contracción y la parada del orificio interior de la bobina de acero

Ancho máximo de alimentación: 300 mm, Rango de ID de bobina 508 mm ± 30 mm  Capacidad: Máx. 3 toneladas


desenrollador

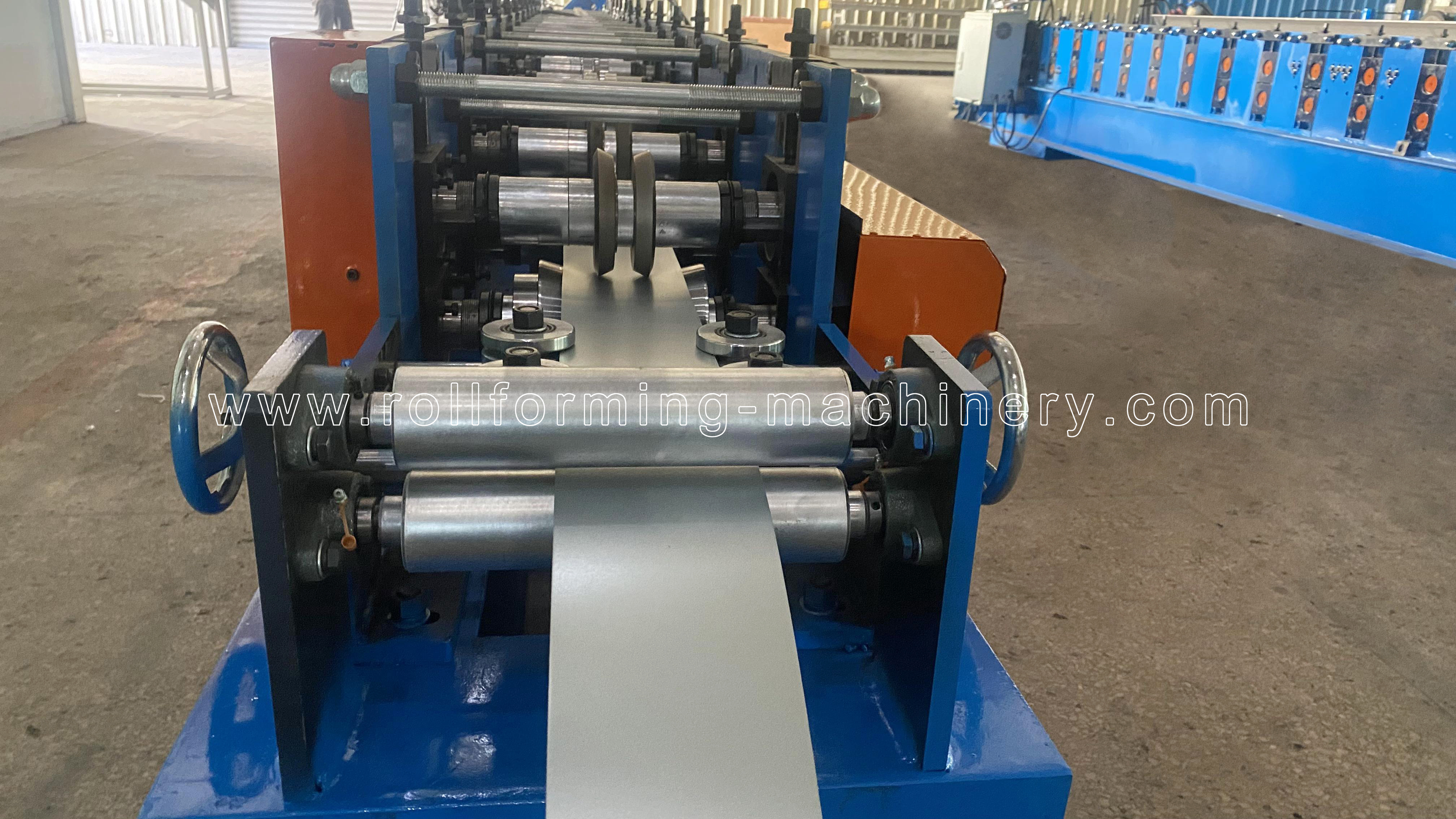

2)  Dispositivo de guía de alimentación


Dispositivo de guía de alimentación

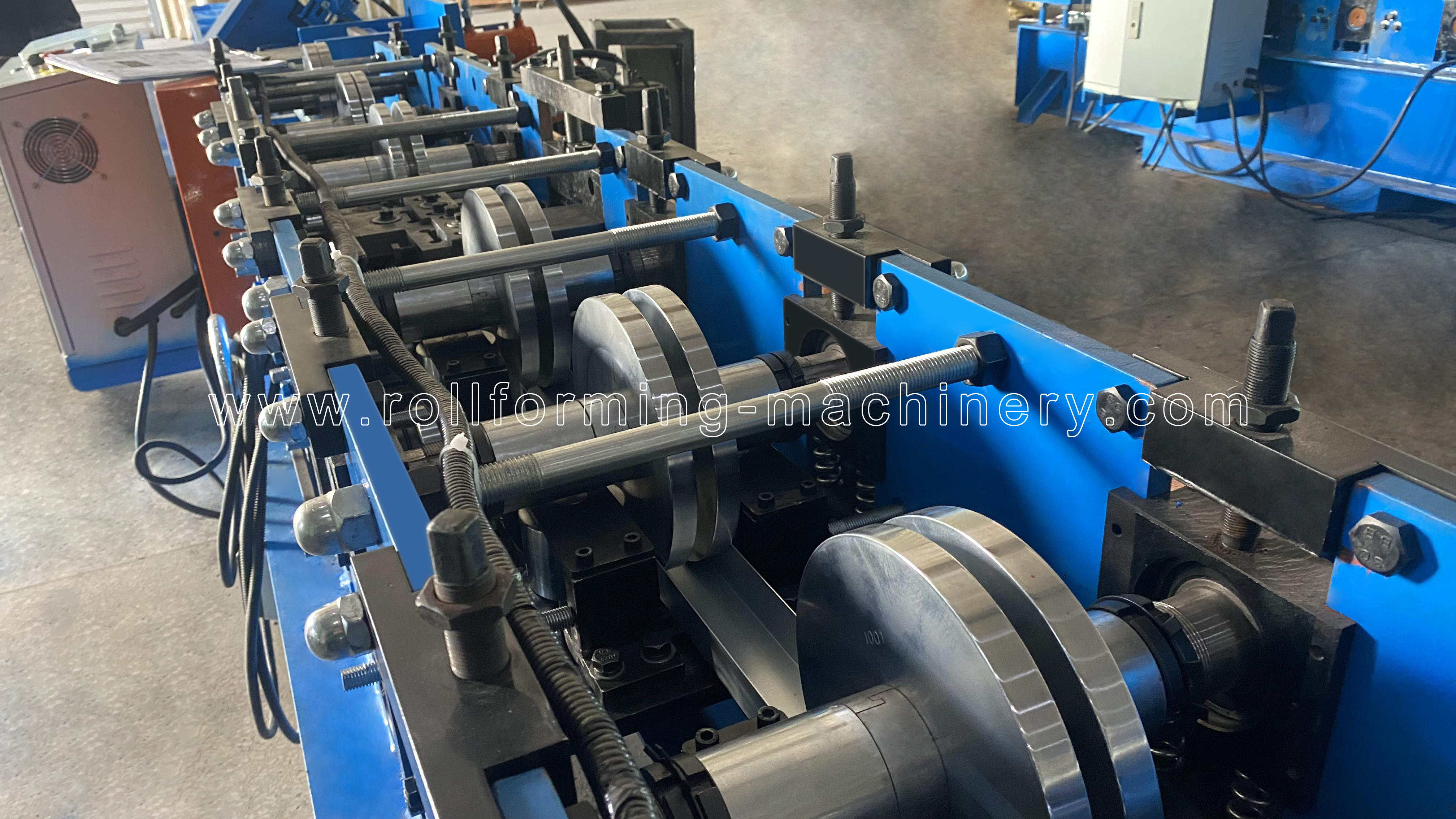

3) Máquina principal


Estructura del cuerpo hecha de tipo H350 acero mediante soldadura.

Rodillos fabricados de acero cr12, Tornos CNC, tratamiento térmico, revestimiento de cromo duro.

Motor principal =5,5 KW, Control de velocidad de frecuencia.


Perfilado principal

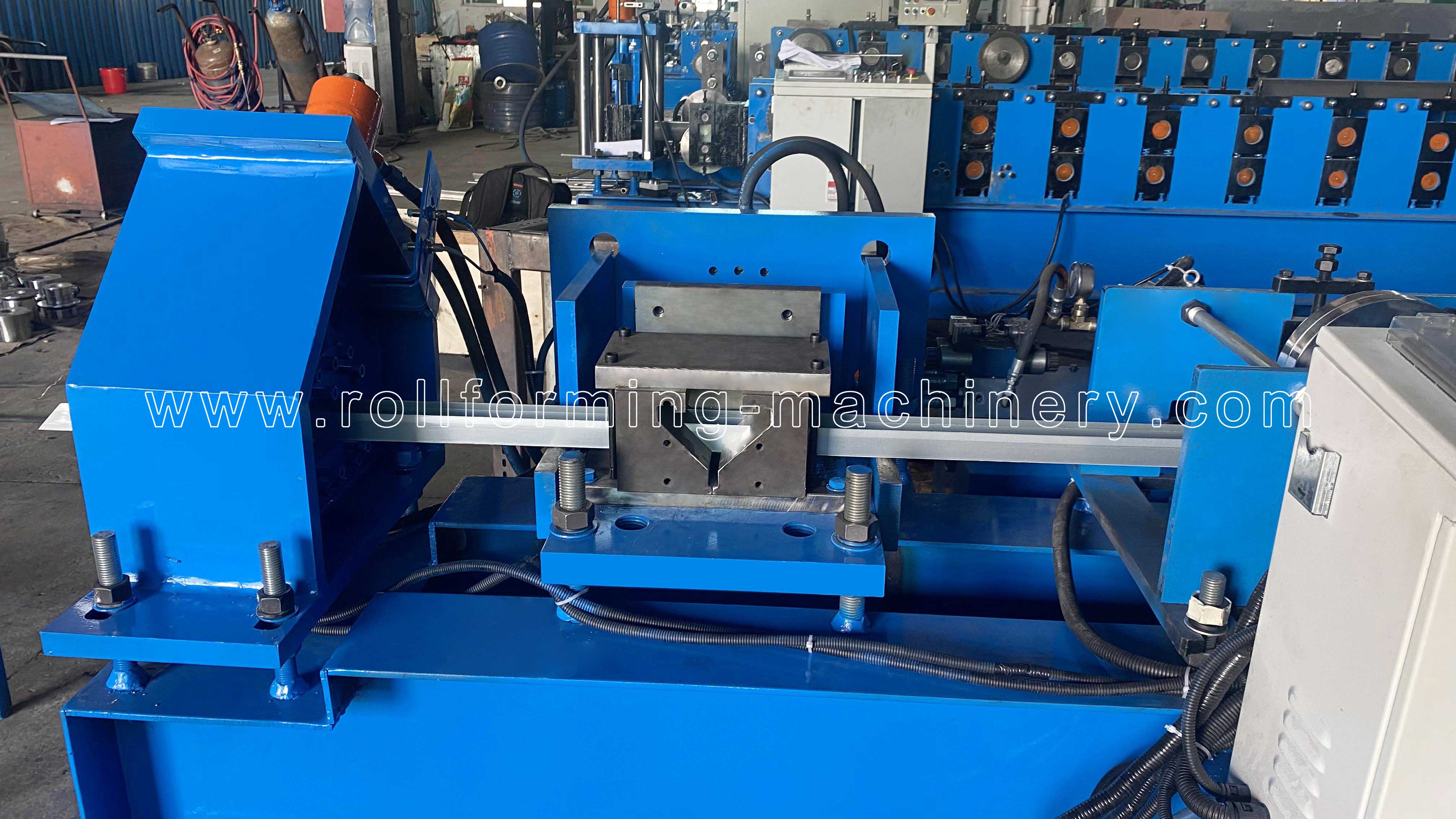

4) Dispositivo de corte hidráulico en ángulo de 45 grados


Dispositivo de corte hidráulico en ángulo de 45 grados

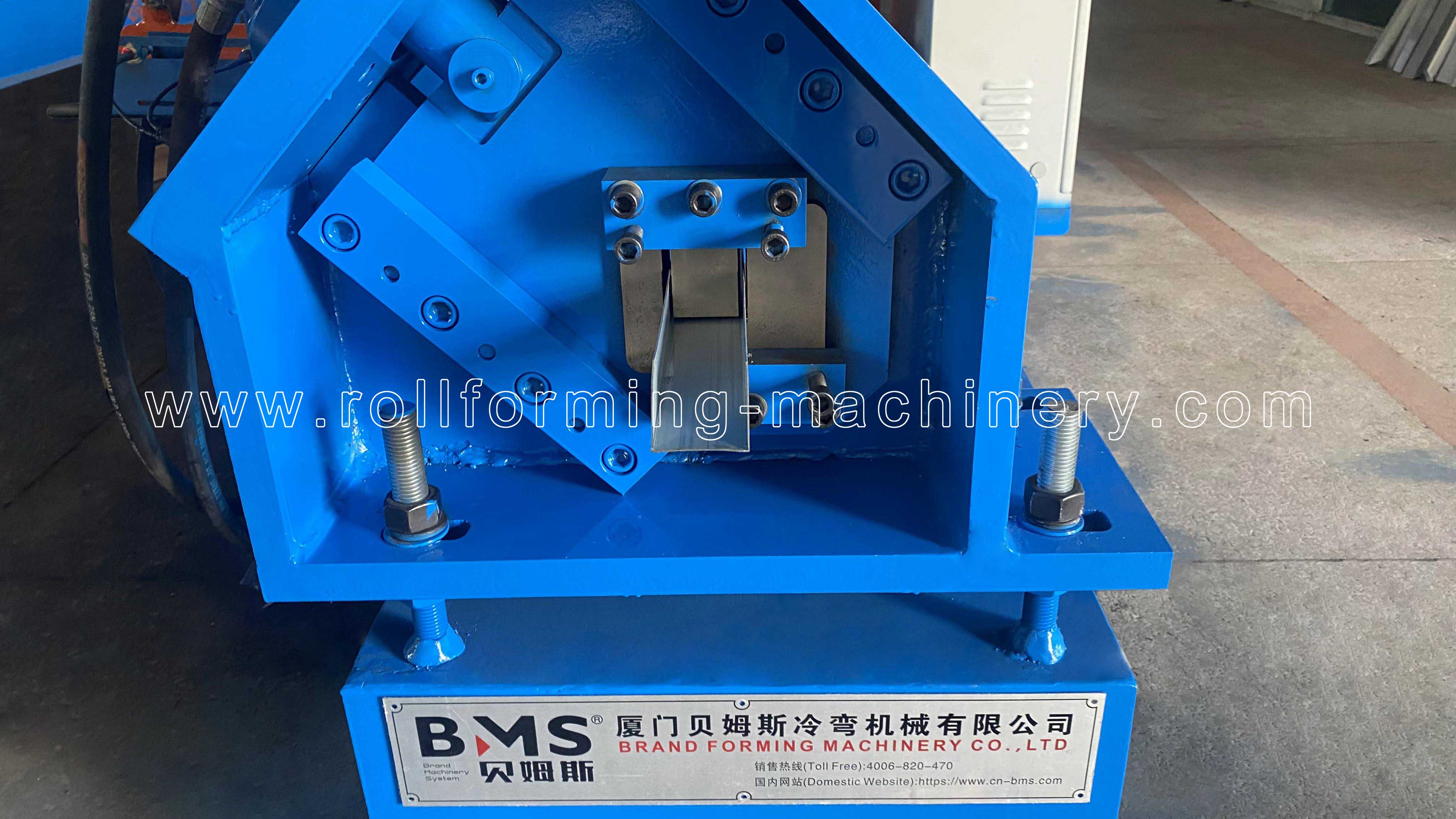

5)  Dispositivo de corte post-hidráulico


Publicar para cortar, detener para cortar, diseño de hoja de corte de dos piezas, sin corte.
Motor hidraulico: 4kW ;Presión de corte: 0-16Mpa
Material de la herramienta de corte: Cr12MoV(= SKD11 con al menos un millón de veces de vida útil), tratamiento térmico a HRC58-62 grados.
La potencia de corte la proporciona la estación hidráulica del motor independiente.



cortador de postes

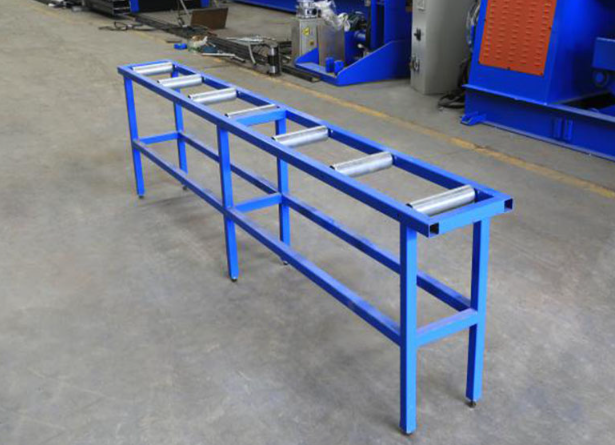

6)   Estante de salida:



Estante de salida


7) Presentación del producto

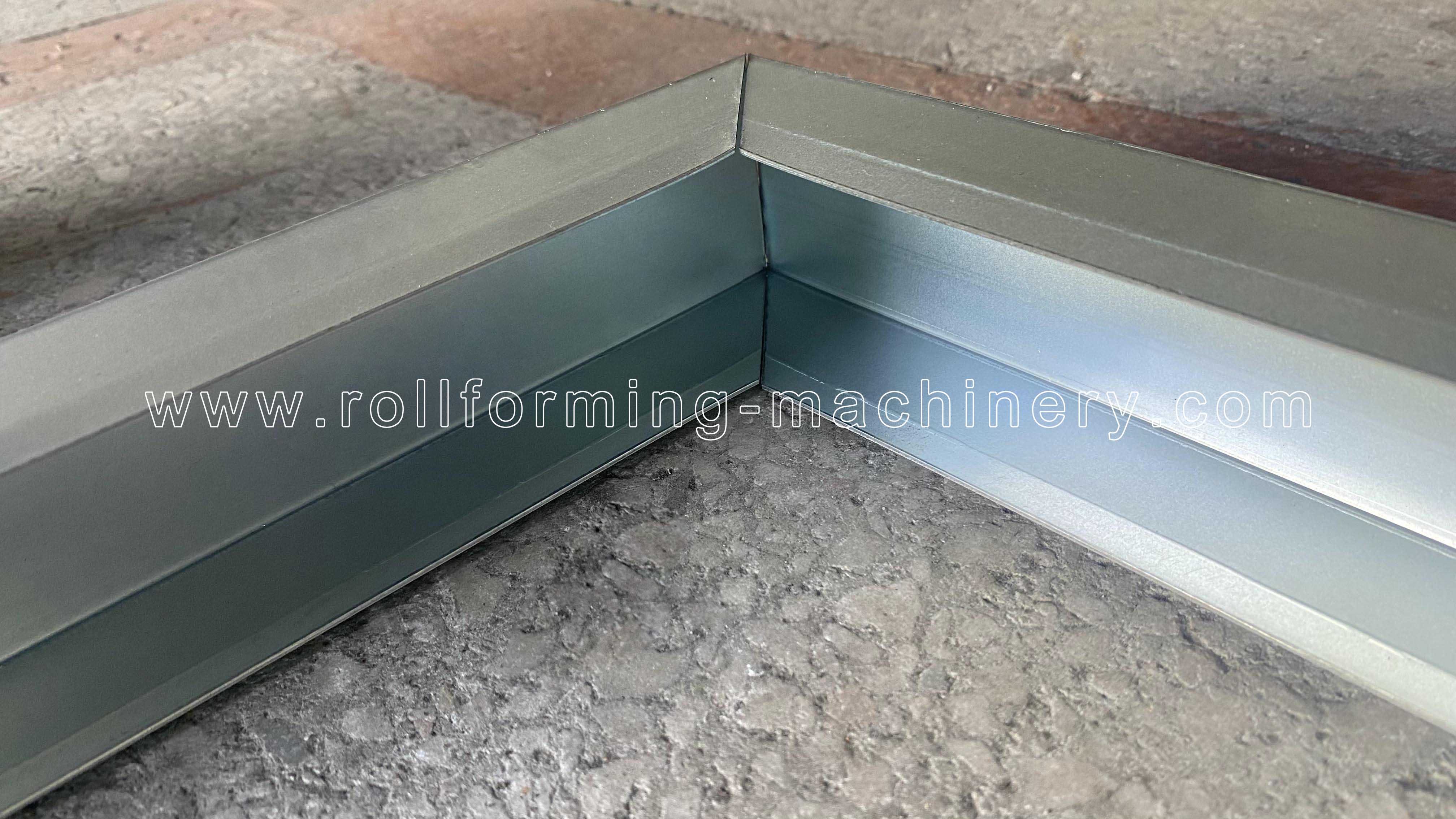

Mostrar productos

Mostrar productos

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964




Servicio postventa


1. El  la garantía es 24 meses  después de que el cliente reciba la máquina.
   Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con  costo adicional.
