Máquina perfiladora de paneles de revestimiento para perfil YX18-145-870

Compartir con:

Máquina perfiladora de paneles de revestimiento para perfil YX18-145-870

para perfil YX18-145-870

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
YX18-145-870
Marca del producto:
BMS
Código De Producto:
8455221000

Perfil

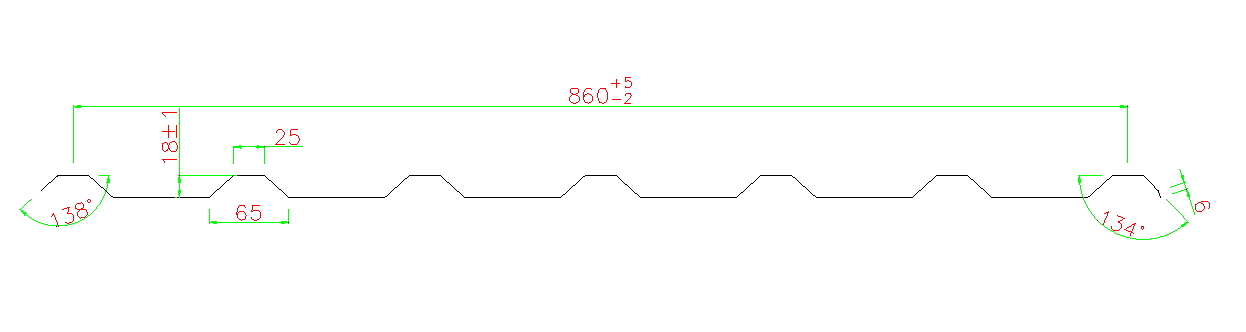

dibujo

Descripción del Producto

Material	Material aplicable	PPGI
	Espesor del material	0,3-0,6 mm
	Con límite elástico	Q235-355Mpa
Bobina	Ancho de alimentación	1000 mm
	Rango de ID de bobina	508 mm ± 30 mm
	Capacidad	Máx. 5 toneladas.
Máquina	Marco base	Acero tipo H400 mediante soldadura.
	Grosor de la pared lateral	Q235 t18mm
	Material del rodillo	45# mecanizado de precisión, recubierto de cromo duro
	Estación de rodillos	18 pasos para formar
	Diámetro del eje	ф75mm, procesamiento de alta frecuencia
Cortador	Dureza	Tratamiento térmico a HRC58-62 grados.
Cortador	Tolerancia de corte	≤±1mm
Fuerza	Manera de conducir	Transmisión de engranajes/piñones
	motor principal	7.5KW, control de velocidad de frecuencia
	Motor de bomba para cortadora	3kW
Sistema de control PLC	Inversor	Schneider Electric/DELTA (marca de Taiwán)
	Pantalla táctil	WEINVIEW (marca de Taiwán)
	Codificador	KOYO (marca japonesa) u OMRON (marca japonesa)
	Voltaje de control	24V

Características

1. Equipado con una cizalla plana frontal manual, es conveniente para los clientes cambiar el material con una función avanzada de ahorro de material (sin desperdicio).

2. El rodillo se templa después de un mecanizado fino (HRC48-50) con acero ASTM AISI 1045 y cromo duro. recubierto para más Más de 10 años de vida laboral.

3. Automático opcionalTacker, mejorar la eficiencia laboral, ahorrar costes laborales, y holap mejora la ventaja competitiva.

Flujo de trabajo

Desenrollador hidráulico 5T → Dispositivo de alimentación → Precortador manual →Sistema de perfilado → Dispositivo de corte posterior hidráulico → Estante de salida

056T6YSR%8K1K)FZVY

Técnico especificaciónns

1) 5T Desenrollador hidráulico: un juego

Contracción y parada del diámetro interno de la bobina de acero del control hidráulico

Ancho máximo de alimentación: 600 mm

Rango de ID de bobina:508±30mm,Diámetro externo:1500 mm

Motor de bomba de aceite:2,2 KW

Capacidad:Máximo 5 toneladas

Desenrollador hidráulico 5T

2) Dispositivo guía de alimentación

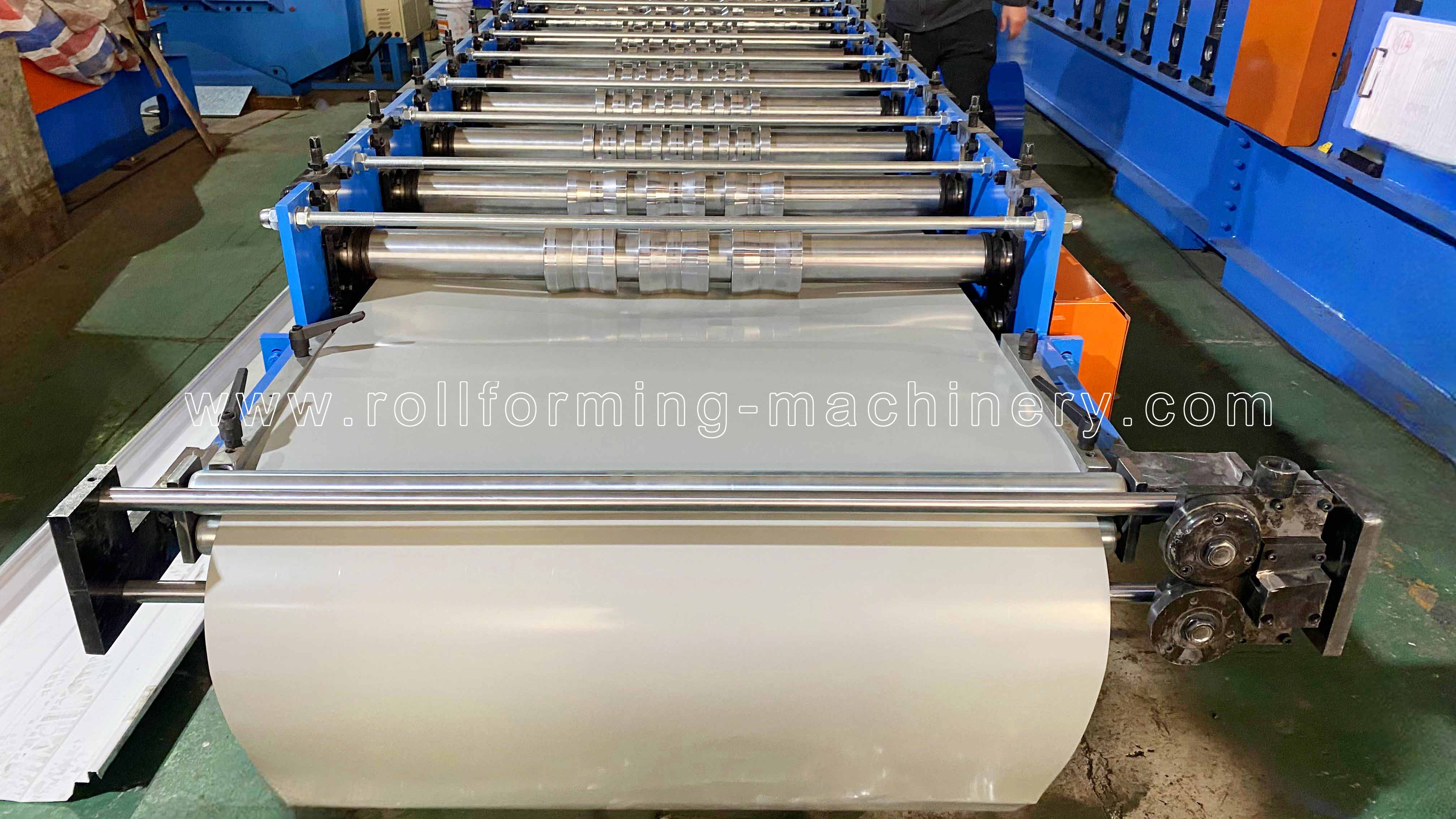

Dispositivo de guía de alimentación

3) Dispositivo de precorte manual

La posición de guía se puede ajustar para una alimentación adecuada del material.

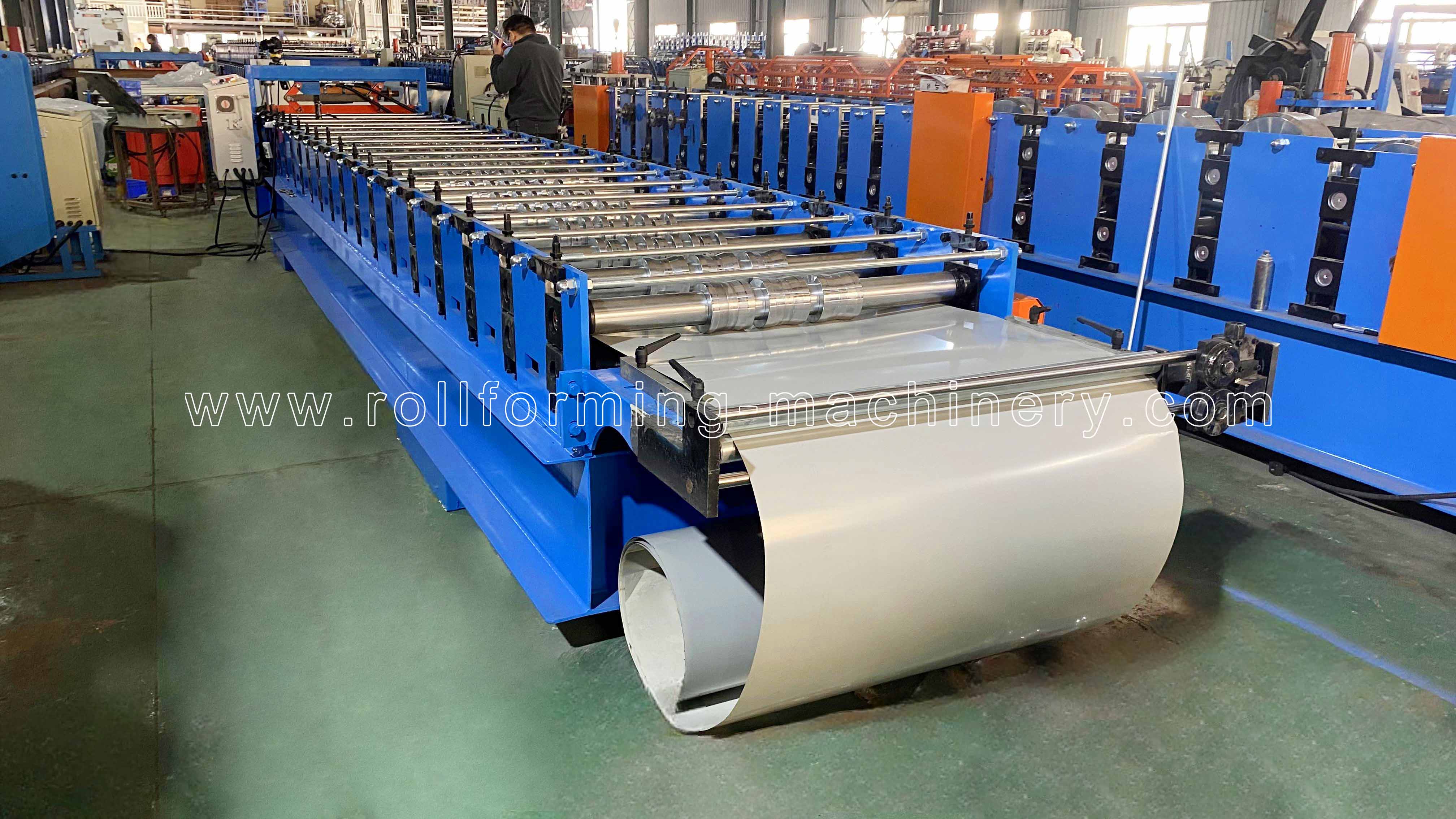

Precortador manual

4) M principaldolorido

Rodillos fabricados de 45# mecanizado con precisión, recubierto de cromo duro; con espesor de 0,5 mm, superficie con tratamiento de espejo (para una vida más larga y antióxido);

Estructura del cuerpo hecha de 400#H tipo acero mediante soldadura

Velocidad de formación: aproximadamente 20 m/min

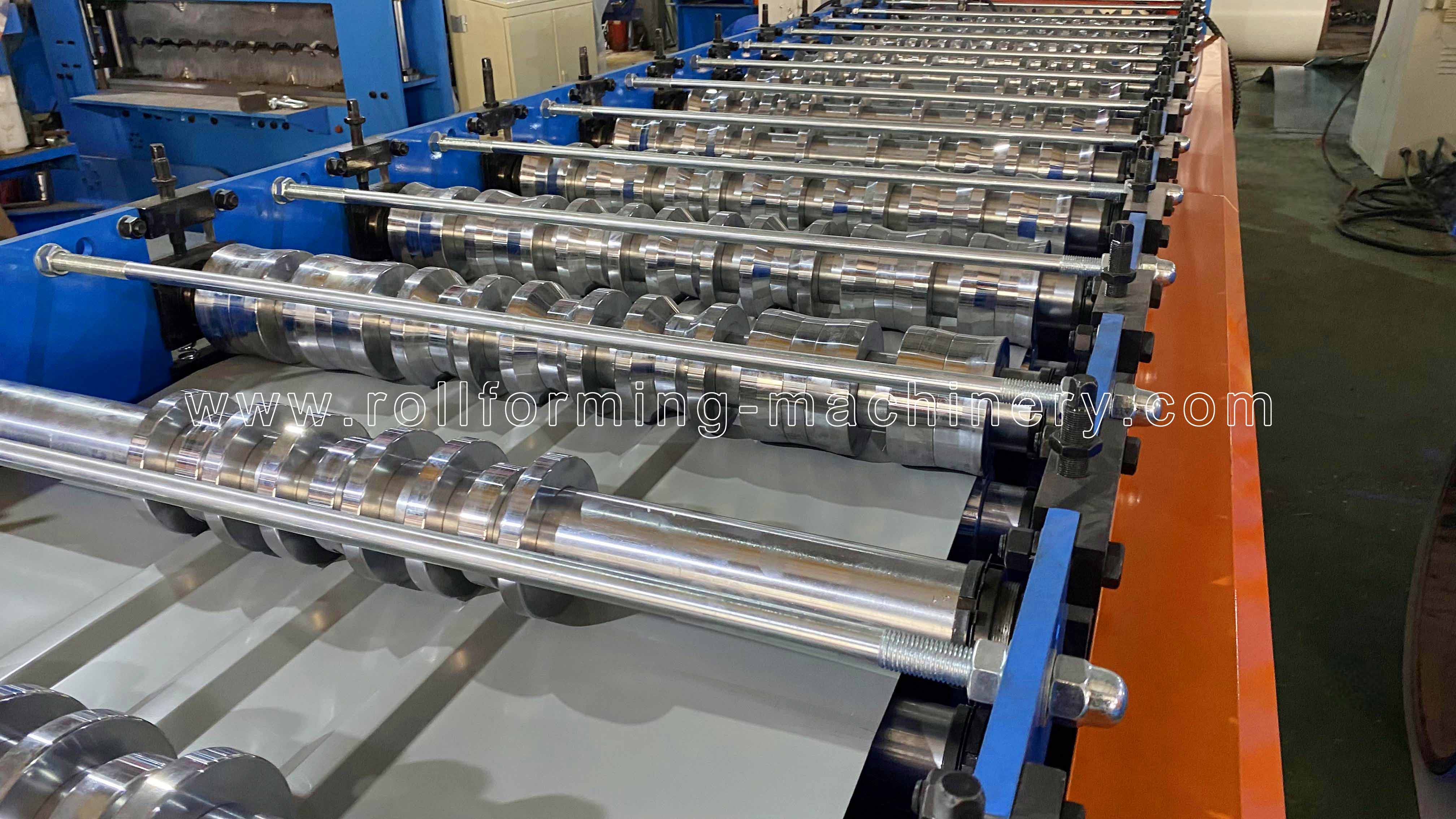

Máquina principal

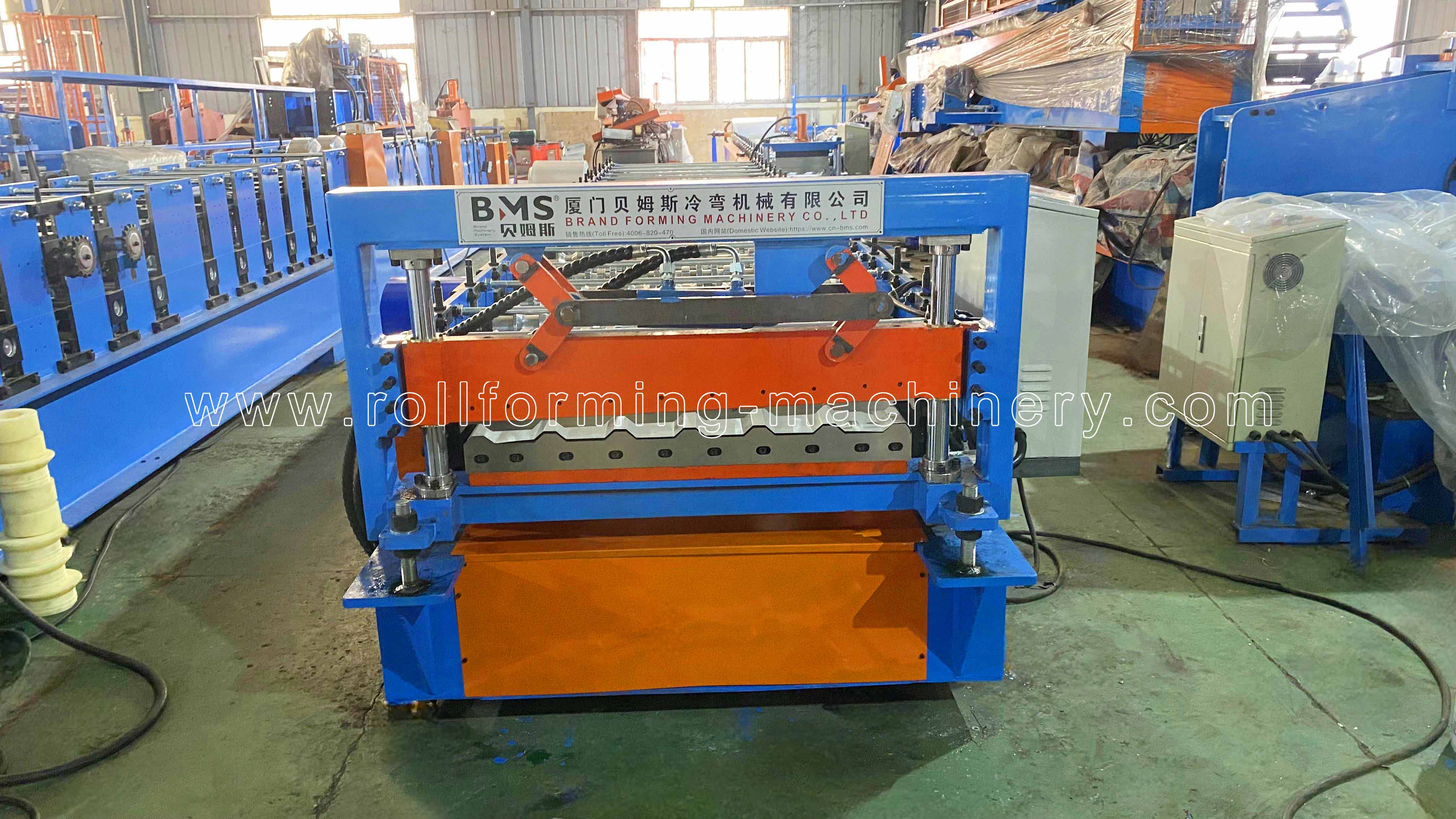

5) Hidráulico Cortador de postes

No dejar de cortar,dos piezas tipo de diseño de cuchilla de corte, sin corte

Motor hidráulico:3kW;Presión de corte:0-16Mpa
Material de la herramienta de corte:Cr12MoV(= Acero SKD11),Tratamiento térmico según HRC58-62

Con al menos un millón de veces de vida recortada
La potencia de corte la proporciona la estación hidráulica del motor principal

6) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

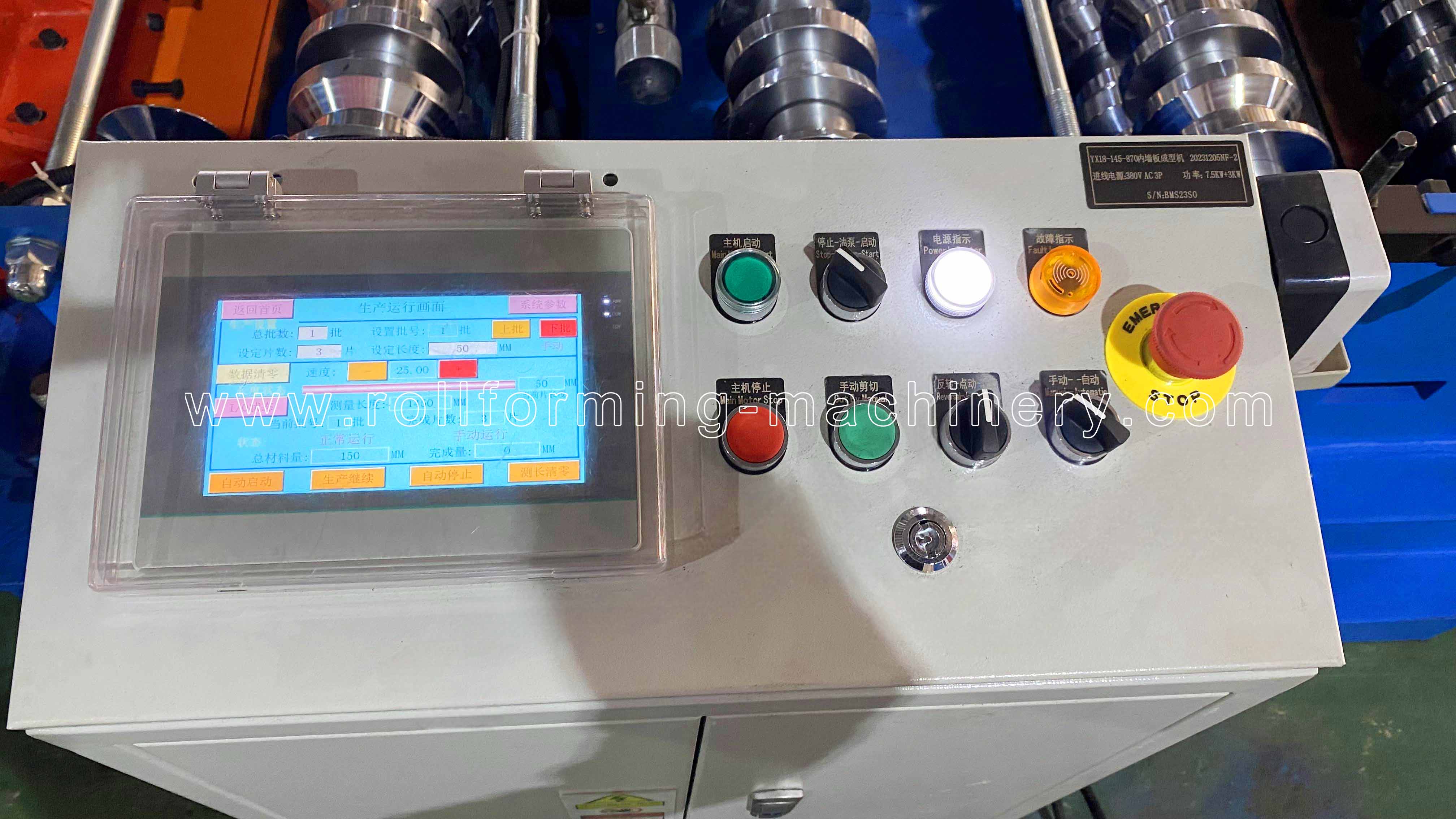

Gabinete de control PLC

7) Estante de salida:

Sin alimentación, dos unidades, con rodillos para facilitar el movimiento

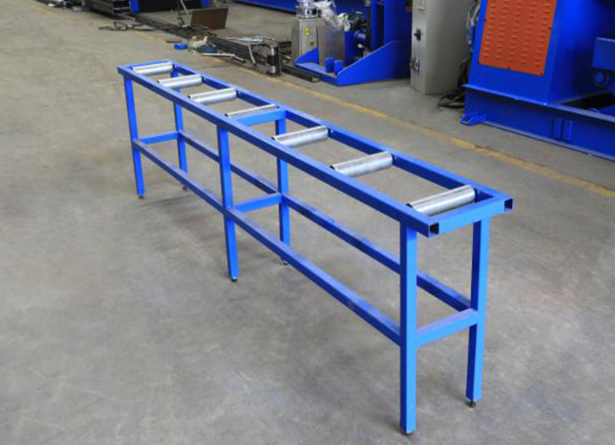

Estante de salida

8) Presentación del producto

Caso de aplicación

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Servicio postventa

1. El la garantía es 24 meses después de que el cliente reciba la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con Costo adicional.
