Línea de corte a longitud con plataforma de apilamiento automático

Con función de nivelación, medidor medio.

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Model:
1500x4 mm
Marca:
BMS

Descripción del Producto

Línea de corte a longitud con plataforma de apilamiento automático

Descripción de la máquina

No.	Parámetros principales		Parámetros de la fábrica de formación de rollo
1.	Espesor del material	0.3-2.8 mm	Estaciones de formación	Arriba cuatro abajo cinco
2.	Ancho de alimentación	1250 mm	Marco del cuerpo	H450
3.	Material de aplicación	Hoja de acero galvanizado, hoja recubierta de color	Espesor de la pared lateral	Q235 T40 mm
4.	Estándar eléctrico	380V/60Hz/3ph	Diámetro del eje	45#acero, φ100 mm
5.	Material cortador	CR12MOV	Potencia del motor principal	11kw
6.	Fuerza de rendimiento	Q235-550MPA	Pernos de tornillo	Grado 8.8
7.	Velocidad de formación	20-30m/minuto	Ancho efectivo	Según el dibujo
8.	Sistema de control	Sistema de control del PLC	Rodillo	45#acero, recubrimiento cromado duro
9.	Motor hidráulico	11kw	Color de la máquina	Azul+negro+naranja
10.	Material de prueba	BMS proporcionará el tamaño del material de alimentación para comprar eso 2 semanas antes de la prueba de la máquina

Flujo de trabajo

Decollador → Dispositivo de alimentación de rodillo de goma → Dispositivo de enderezado- → Dispositivo de red → Postting hidráulico (con estación hidráulica) → Sistema de control PLC → Tabla de salida

Pantalla de componentes de la máquina

Dispositivo de alimentación

Controle la cantidad y la longitud de corte combinada automáticamente con: PLC, inversor, pantalla táctil, codificador, etc.

PLC: Siemens (marca alemana)/Schneider (Brand de Francia)

Inverter: Siemens (marca alemana)/Schneider (Brand de Francia)

Pantalla táctil de color de 7 pulgadas: Siemens (marca alemana)/Schneider (Brand de Francia)

Encodera: Omron/Koyo (marca de Japón)

Tolerancia de corte a longitud ≤ ± 1 mm

Voltaje de control 24 V

La posición de guía se puede ajustar para una alimentación de material adecuado.

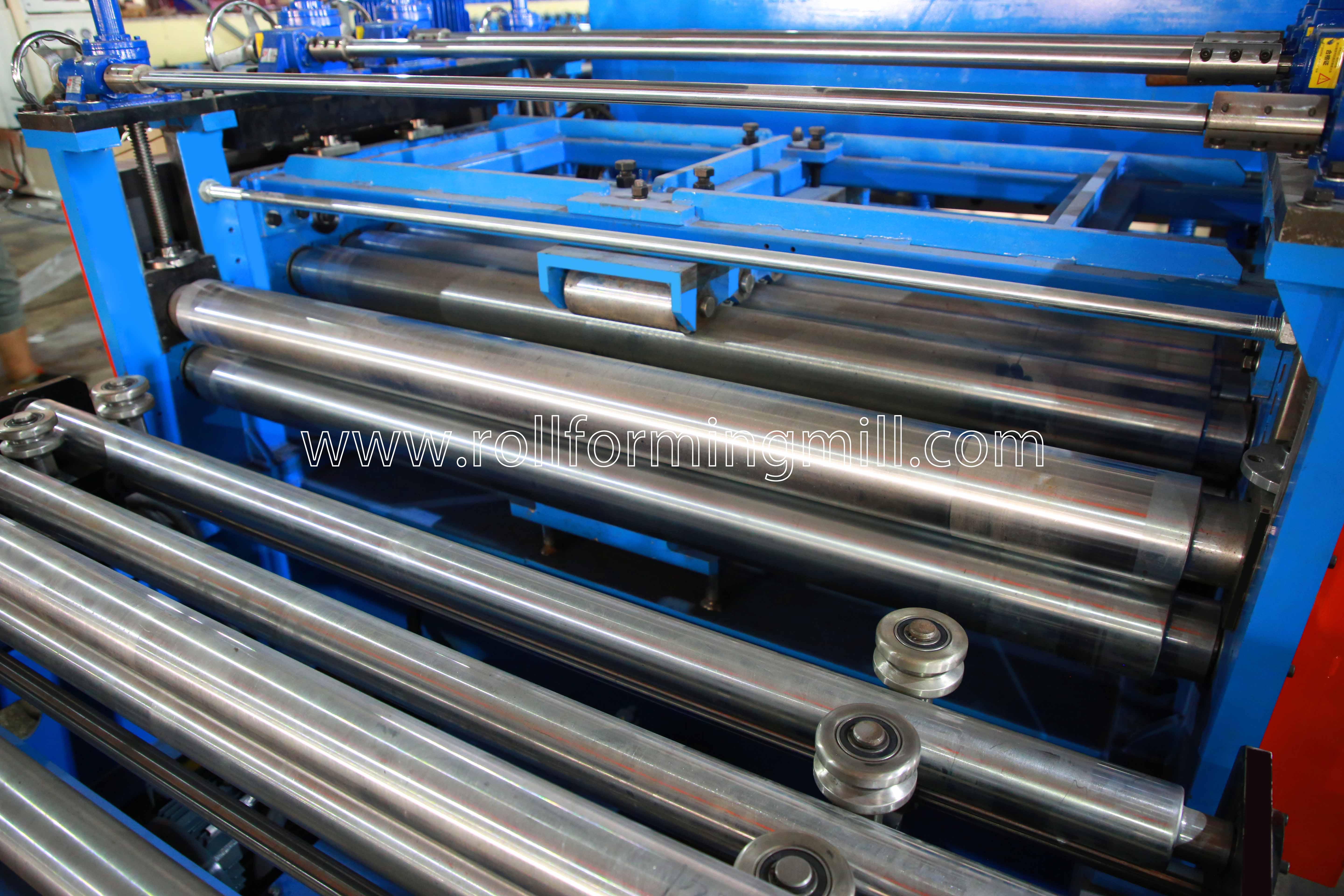

016A8104

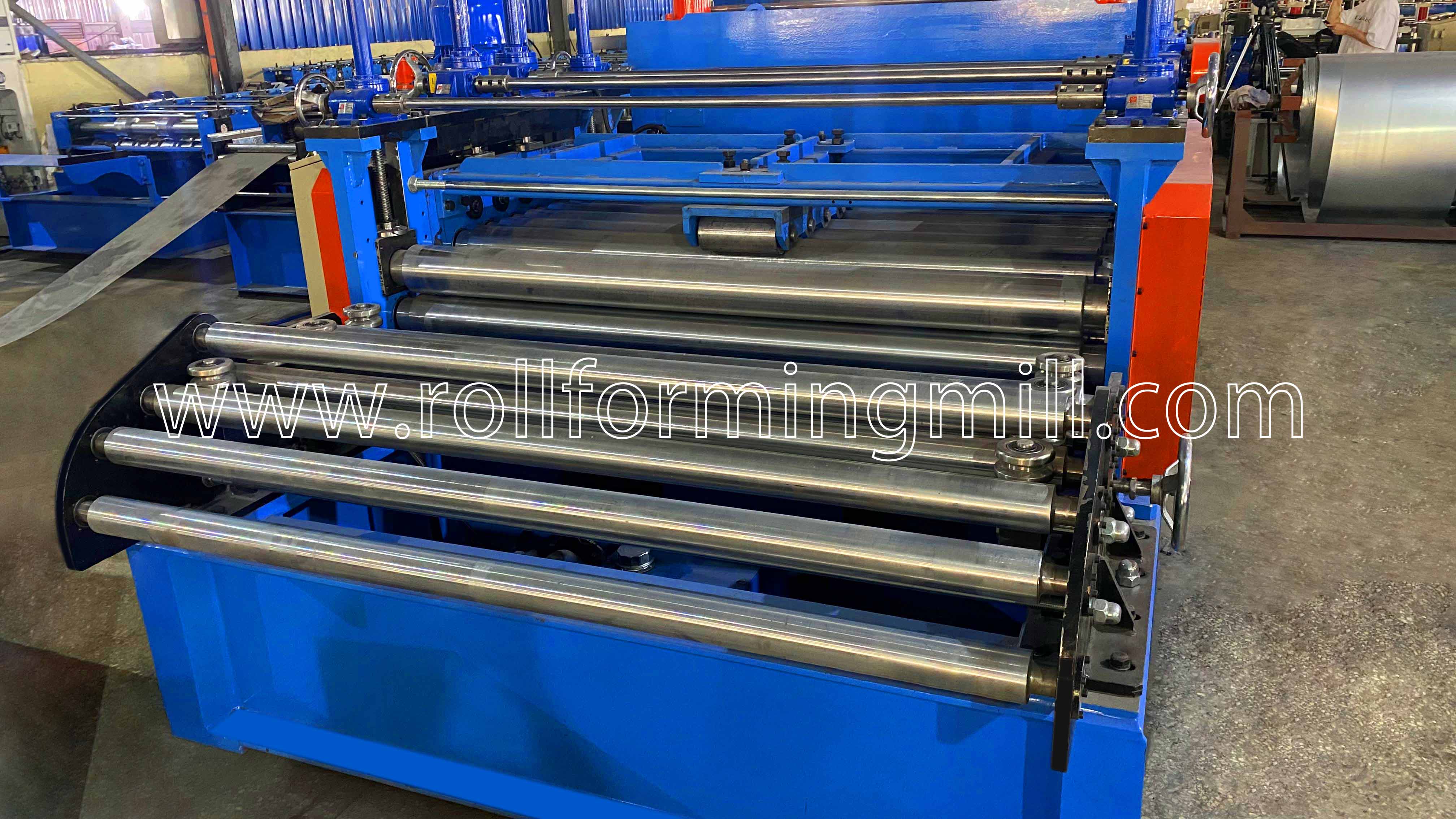

Dispositivo de nivelación

Cortador hidráulico

Publicar para cortar, detener al corte, dos piezas tipo de diseño de cuchilla de corte
motor hidráulico: 11kW ; presión de corte: 0-16MPA
Material de herramienta de corte: CR12MOV (= SKD11 con al menos un millón de veces de
vida

Marco de carrocería hecho de acero tipo H450 por soldadura

Grosor de la pared lateral: Q235 T40 mm;

Rolleros fabricados con 45#acero , cromo duro

Los ejes fabricados con 45# acero , el tratamiento térmico de enfriamiento y templado, recubrimiento cromado duro. Diámetro = φ100 mm , precisión mecanizada

IMG_20220303_101439

Post cortador

Embalaje y envío

Método de embalaje: el cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger el polvo y la corrosión), cargado en contenedor y fijado constantemente en contenedores adecuados por cuerda de acero y cerradura, adecuado para el transporte de larga distancia.

20 19081210260 1_56964

¿Por qué elegir BMS?

¡La calidad es nuestra cultura!

Nuestra fábrica tiene más de 20 años de experiencia profesional en la industria de formación de rollos. Utilizamos la tecnología de Taiwán y seguimos su estándar de calidad. Nuestras máquinas están aprobadas por CE (por SGS, adjuntas para su referencia). Tenemos experiencia para su mercado. Tenemos el honor de servir a algunas de las compañías famosas en el mundo, como Tata Steel, Tata Bluescope Steel, CSCEC (China State Construction), Bradbury Machinery (Shanghai), LCP Building Products Pvt. Ltd , (miembro del Grupo de Empresas Lysaght), Zamil Steel , etc.
