Guía de carpeta única Variobend: especificaciones, capacidad y opciones

Si está valorando una plegadora de gran tamaño, es muy posible que Variobend se encuentre entre los fabricantes que le llamen la atención. La serie de plegadoras individuales Variobend ha sido desarrollada específicamente para doblar láminas largas, tapajuntas y perfiles arquitectónicos de forma precisa y eficaz. Sin embargo, seleccionar la máquina adecuada implica tener en cuenta las longitudes de trabajo, los controles y las opciones disponibles.

En este artículo, desglosaremos las especificaciones, capacidades y opciones clave de la plegadora única Variobend, mientras las comparamos con las soluciones de plegado largo especialmente diseñadas de BMS Machinery. Obtendrá la información técnica necesaria para evaluar las máquinas y elegir la configuración adecuada para sus requisitos de producción.

¿Qué es una carpeta única Variobend?

El sistema de plegado simple Variobend utiliza una única viga de plegado en ángulo, denominada faldón, para doblar chapa. El sistema Variobend patenta la inclinación del faldón en ángulo en lugar de hacia arriba, permitiendo un espacio de trabajo adicional que el plegador de vigas verticales no tiene. Es el espacio adicional proporcionado por el diseño lo que permite que la plegadora doble perfiles que una plegadora de vigas verticales normal no puede manejar.

Por lo general, encontrará estas máquinas con paneles largos para:

• Perfiles para tejados y revestimientos: cumbreras, canalones y tapajuntas que necesitan curvaturas consistentes a lo largo de varios metros.

• Chapa metálica arquitectónica: molduras y paneles personalizados donde cada curva debe coincidir exactamente con la anterior.

• Conductos HVAC: paneles largos y rectos que necesitan pliegues limpios y repetibles.

Especificaciones de la carpeta única Variobend

Aquí es donde realmente se toma la decisión de compra. Las especificaciones varían según el modelo y la longitud, pero los rangos a continuación reflejan lo que normalmente verá en las líneas de carpetas individuales Variobend.

• Longitud de trabajo: Las plegadoras individuales Variobend vienen en varias longitudes que van desde 4 a 12 my, por lo tanto, pueden equiparse con máquinas según sus paneles estándar más largos.

• Capacidad de flexión: La capacidad de trabajo variará de 1,5 mm a 2,0 mm para acero dulce (St. 37). La capacidad de flexión se reduce en el caso de materiales duros como el acero inoxidable, por lo que siempre es necesario consultar la tabla del fabricante.

• Altura de apertura de la viga de sujeción: La altura de apertura de la viga de sujeción es de aproximadamente 770 mm y, por lo tanto, proporciona suficiente espacio para girar una placa cuando sea necesario dentro de la máquina.

• Profundidad del tope trasero: El tope trasero suele ser eléctrico, accionado por husillo de bolas y tiene una profundidad de trabajo de 5 a 1.000 mm y, en algunas máquinas, de 1.250 mm.

• Sistema de control: El sistema de control es mediante pantalla táctil. Realiza programación de perfiles, almacena una biblioteca de formas y acepta archivos DXF.

• Construcción de vigas de flexión: Las vigas de acero segmentadas y de alta resistencia con inserciones endurecidas reemplazables mantienen su precisión en toda la longitud de trabajo, incluso después de años de uso intensivo.

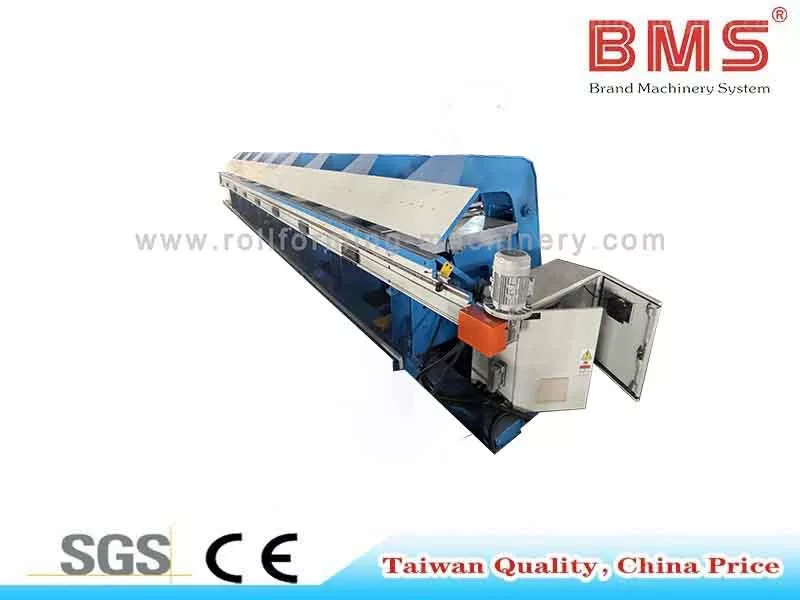

A modo de comparación, de BMS la cortadora plegadora larga 8M tiene una longitud de trabajo de 8000 mm con un rango de curvatura de 0 a 125 grados, y está construida alrededor de una filosofía similar: un marco de acero de alta resistencia completamente soldado (32 mm de espesor en los pivotes del brazo) combinado con un control de pantalla táctil PLC Schneider para una programación rápida de perfiles.

Capacidad por tipo de material

Los números de capacidad varían mucho según lo que se procesa a través de la máquina, y esa suele ser la especificación que causa problemas a los consumidores. Si una máquina está clasificada para acero dulce de 2,0 mm, eso no significa necesariamente que podrá doblar ese espesor de acero inoxidable, ya que el acero inoxidable se endurece más rápido que el acero dulce y causa más tensión en la viga y el segmento de flexión.

Como regla general para las máquinas de una sola carpeta de esta clase:

• Acero dulce: la clasificación de capacidad más amplia, generalmente hasta 2,0 mm y posiblemente más en máquinas más robustas.

• Acero inoxidable: el número de capacidad suele bajar a 1,5 mm o menos, ya que el acero inoxidable es más resistente y exige más las herramientas.

• Aluminio: la capacidad aumenta, hasta 3,0 mm o más, ya que el aluminio se dobla más fácilmente, pero el aluminio fino puede rayarse cuando las abrazaderas necesitan mantenimiento.

La cortadora plegadora larga 8M de BMS está clasificada para acero dulce de 0,4 a 2 mm, acero inoxidable de 0,4 a 1,5 mm y aluminio de 0,4 a 3 mm; un margen que se alinea estrechamente con lo que esperaría de una máquina de clase Variobend y le brinda un punto de referencia concreto para comparar con cualquier cotización que esté revisando.

La conclusión: siempre solicite cifras de capacidad desglosadas por material, no un solo número general. Si una hoja de especificaciones solo dice 'hasta 2 mm' sin nombrar el material, pregunte cuál antes de comprar.

Opciones clave y complementos

La máquina base te permite agacharte. Estas opciones son las que determinan qué tan bien se adapta a sus trabajos reales, por lo que vale la pena revisar cada una y preguntar honestamente si su taller las necesita.

• Insertos de abrazadera endurecidos reemplazables: Esto no es realmente una 'opción', sino algo que cualquier carpeta debería tener. La viga de sujeción absorbe la mayor parte del desgaste durante todas y cada una de las operaciones, y los insertos de sujeción reemplazables en lugar de reemplazar la viga entera ahorran enormes cantidades de dinero con el tiempo. Los radios de inserciones personalizables le permiten cambiar entre curvaturas de múltiples ángulos, circulares y cónicas sin moldes. Esta opción está incorporada en la plegadora cortadora de 8M de largo de BMS.

• Sistema de coronación servoaccionado: Sistema de control de corona servo. Al doblar láminas largas, el centro de la lámina generalmente se dobla demasiado en comparación con los bordes; este fenómeno se conoce como desviación. Un sistema de servocorona mueve automáticamente cada soporte para eliminarlo. La corona controlada manualmente hace su trabajo perfectamente bien cuando se utiliza en máquinas más cortas, pero una vez que necesita procesar láminas de más de 6 u 8 metros, la corona servo se amortiza rápidamente.

• Accesorio de corte: si es necesario recortar el ancho de las hojas antes de doblarlas, entonces será útil una cortadora adjunta. Asegúrese de que utilice inserciones endurecidas reemplazables hechas de materiales como Cr12MoV.

• Doblado y ranurado cónicos: Excelente para trabajos arquitectónicos personalizados que involucran tapajuntas cónicos. Si su negocio involucra canalones rectos y perfiles estándar, probablemente esto no sea algo que necesite; pero si realiza un trabajo arquitectónico personalizado, vale la pena pagar más.

• Control de pantalla táctil con biblioteca de perfiles: esto no solo le facilita las cosas, sino que también le ayudará a ahorrar tiempo durante los cambios; cuanto más a menudo los hagas, mejor.

• Protección de seguridad: Las cortinas de luz y las áreas de operación protegidas son estándar en todas las plegadoras modernas, debido al alto nivel de fuerza utilizada.

Carpeta única versus carpeta doble: ¿cuál se adapta a su tienda?

Este es el punto de elección al que llegan la mayoría de los clientes incluso antes de llegar al punto de comparación de marcas.

La carpeta única tiene una sola curva. Es más fácil de usar, generalmente más económico y perfecto para trabajos prolongados como canalones, tapajuntas y trabajos comunes de molduras de techos donde no hay que voltear mucho los paneles durante el proceso.

La plegadora doble, también denominada plegadora ascendente, tiene dos curvas y no requiere ningún giro de la hoja por parte del usuario. Esto supone un gran ahorro de tiempo cuando se realizan muchas curvas en direcciones opuestas; también es más costoso.

He aquí una manera rápida de pensarlo: si la mayoría de sus trabajos son perfiles largos y sencillos con dobleces que se ejecutan de la misma manera, una sola plegadora hace el trabajo a un costo menor. Si produce regularmente piezas complejas con dobleces en dos direcciones y voltear la hoja a mano consume el tiempo del ciclo, el costo adicional de la plegadora doble se amortiza con el ahorro de mano de obra. de BMS La plegadora cortadora de doble doblado está diseñada exactamente para ese segundo escenario, si resulta ser la mejor opción para su combinación de producción.

Cómo elegir la longitud y la capacidad adecuadas de la carpeta única Variobend

Una vez que haya decidido que una plegadora individual Variobend se adapta a sus necesidades de producción, seleccionar el modelo correcto se reduce a varios factores prácticos:

• Haga coincidir la longitud de trabajo con sus paneles más grandes: obtenga una máquina que se adapte al panel más grande que necesita hoy, con capacidad adicional para garantizar flexibilidad en pedidos futuros. Es fácil limitarse a comprar según sus necesidades actuales exactas, pero puede resultar restrictivo en la producción en el futuro.

• Compare la capacidad con el material más pesado: dimensione la máquina según el material más duro o más difícil de trabajar, en lugar de los trabajos promedio que realiza. Si ocasionalmente necesita doblar acero inoxidable de 2 mm, es posible que necesite más capacidad que solo una máquina construida para manipular acero dulce de 1,2 mm.

• Evalúe la profundidad del tope trasero: asegúrese de que la profundidad del tope trasero sea adecuada. La especificación de profundidad del tope trasero a menudo se pasa por alto, pero puede llegar a ser un factor importante una vez instalada la máquina.

• Considere su frecuencia de cambio: si cambia de un perfil a otro varias veces al día, observe detenidamente sus controles, el diseño de las herramientas y el procedimiento de cambio de segmento.

• Deje suficiente espacio de piso y de manipulación: los requisitos de espacio son más que solo la longitud de trabajo de la máquina. Los paneles más largos requerirán suficiente espacio para cargar, descargar, colocar y manipular materiales en ambos extremos de la máquina.

• Considere la experiencia del operador: los operadores con experiencia previa no necesariamente requieren automatización o controles avanzados. Sin embargo, si cambia de operador con frecuencia, podría ser útil tener un panel de pantalla táctil fácil de usar con programas de doblado preprogramados.

Consideraciones de mantenimiento y longevidad

Las especificaciones y características son importantes al comparar una plegadora individual Variobend. Sin embargo, hay que pensar también en el rendimiento de esta maquinaria durante varios años después de su instalación. Las plegadoras largas presentan un alto grado de desgaste en la viga de sujeción y en los elementos de plegado, ya que intervienen en cada operación de plegado.

Antes de comprar, preste mucha atención a lo siguiente:

• Segmentos reemplazables versus viga sólida: asegúrese de que los segmentos desgastados sean reemplazables en lugar de toda la viga doblada, ya que esto reducirá los gastos de reparación a largo plazo.

• Construcción del bastidor: Tener un bastidor de acero resistente de alta resistencia y completamente soldado garantiza una deflexión mínima de la máquina y la precisión de las curvaturas producidas a lo largo del tiempo.

• Acceso al sistema hidráulico: pregunte a los distribuidores o técnicos experimentados sobre la accesibilidad de los componentes hidráulicos para trabajos de servicio y reparación. Pregunte a los distribuidores o técnicos con experiencia práctica con el modelo Variobend específico sobre el proceso de mantenimiento real.

Conclusión

Sea cual sea la máquina en la que te encuentres, ya sea una plegadora individual Variobend o algo similar, las cifras a las que debes prestar atención son siempre las mismas: longitud de trabajo para dar cabida a tus paneles más grandes, capacidad para tus materiales más grandes y controles para hacer funcionar la máquina sin muchos problemas.

Si desea ver cómo los modelos de cortadora plegadora larga y cortadora de doble doblado de BMS se comparan con una hoja de especificaciones Variobend para sus trabajos específicos, comuníquese con nuestro equipo para obtener una comparación de capacidad basada en su material y tamaños de paneles.

Preguntas frecuentes

¿Cuál es la longitud máxima de hoja que puede manejar una plegadora individual Variobend?

La plegadora simple/plataforma única Variobend estándar puede tener una longitud máxima de trabajo de hoja de 12 metros (aproximadamente 39 pies o 4 incrementos de trabajo ligero hasta 12 m/21-25 pies para variaciones regionales particulares de plegadora única, como 21 pies/6,4 m a 12 m como máximo).

¿Qué espesor de material puede doblar una sola carpeta?

La plegadora de chapa estándar es capaz de doblar espesores de material entre 0,5 mm y 3,0 mm (0,02 a 0,12 pulgadas), según el tamaño de la máquina.

¿Cuál es la diferencia entre una carpeta simple y una carpeta doble?

La carpeta simple tendrá en su interior un compartimento de almacenamiento para documentos, mientras que la carpeta doble tendrá dos compartimentos o clips para sujetar documentos en su interior.

¿Las carpetas individuales necesitan una cortadora separada o se puede incorporar?

Sí, el corte se puede incorporar directamente en la mayoría de las plegadoras individuales y máquinas plegadoras de papel mediante el uso de conjuntos de cuchillas cortadoras rotativas, aunque las más resistentes generalmente funcionan por separado.

¿Puede una sola plegadora manejar acero inoxidable y aluminio, o sólo acero dulce?

Sí, una plegadora de una sola hoja de metal es capaz de manejar acero dulce, acero inoxidable y aluminio, pero es importante reducir el límite máximo de espesor para los metales más duros.
