Freno de bandeja magnético (plegadora de chapa metálica): guía para formar cajas y bandejas

Cada taller de fabricación que toca cerramientos, conductos o molduras eventualmente se topa con el mismo cuello de botella: formaciones de cajas y bandejas que una plegadora estándar maneja con dificultad o un freno de dedo maneja lentamente. Se construyó un freno magnético específicamente para cerrar esa brecha. Sujeta la hoja con un campo electromagnético en lugar de dedos mecánicos, lo que significa que no hay cambios de matriz entre trabajos y un proceso de plegado que es mucho más indulgente con el material terminado.

Este artículo analiza cómo funcionan los frenos de plato magnéticos, dónde superan a los frenos de dedo y a las prensas plegadoras, qué números de capacidad y especificaciones realmente importan y las preguntas que vale la pena hacerse antes de colocar uno en su taller.

¿Qué es un freno de giro magnético?

Un freno de plato magnético , también conocido como freno de caja y plato o plegadora de chapa electromagnética , es un tipo de máquina dobladora que dobla chapa utilizando una barra de sujeción electromagnética. En lugar de cambiar los segmentos de los dedos para limpiar las bridas o los lados de la caja, todo lo que hay que hacer es encender la abrazadera magnética, colocar la hoja y doblarla.

El principal beneficio es la capacidad de manipular la geometría libremente. No se requieren herramientas con los dedos; por lo tanto, se puede utilizar una configuración para doblar una bandeja de cuatro lados, una brida de retorno o un dobladillo.

Freno de giro magnético versus freno de dedo versus prensa plegadora

Muchos talleres que utilizan una plegadora o un freno de dedo se preguntan si el freno de plato magnético es una alternativa a ellos o si es un complemento. Generalmente es lo último.

• Prensa plegadora: Ideal para dobleces rectos en láminas planas, trabajos que requieren alto tonelaje y aquellos fabricados con materiales de gran espesor. Se requiere tiempo de preparación para cambiar herramientas y troqueles, y las formas de cajas con los cuatro lados cerrados pueden ser difíciles de fabricar sin aberturas.

• Freno de dedo: Se utiliza para fabricar formas de cajas y recipientes, con los dedos utilizados individualmente como abrazaderas alrededor de los lados de la pieza. Este sistema funciona bien, pero con cada cambio de forma, es necesario el movimiento físico de los dedos.

• Freno magnético de bandeja: utiliza un campo magnético continuo para sujetar toda la hoja. Este sistema renuncia a cierta capacidad de tonelaje y espesor para permitir una fabricación rápida y precisa de formas.

La conclusión práctica: el uso de un freno de plato magnético como complemento de la plegadora para aplicaciones de cajas y platos de alto volumen y mezcla es justificable, pero no necesariamente es un reemplazo para el doblado de calibres más pesados.

Cómo funciona un freno de plato magnético

Primero, la hoja se carga en la plataforma de la máquina y se alinea con el tope posterior o las líneas de diseño. El operador enciende la viga de sujeción electromagnética, lo que hace que la hoja se fije a lo largo de la línea de curvatura. Luego, la viga plegable comienza a girar hacia arriba y dobla el material sobre el borde sujeto, creando el ángulo de curvatura. Una vez completado el plegado, el imán se apaga, la hoja se reubica para la siguiente operación de plegado y el proceso comienza de nuevo.

Como la viga de sujeción consta de un campo magnético continuo en lugar de dedos individuales, es posible doblar cuatro bordes de una sartén, crear un dobladillo o una brida sin cambiar nada entre curvaturas.

El papel de la viga de sujeción

La viga de sujeción es la parte que distingue el freno de plato magnético de todos los demás tipos de plegadoras. La viga distribuye uniformemente la fuerza a lo largo de toda la línea de curvatura, algo que una abrazadera mecánica no puede lograr. Esto se debe a que cumple dos funciones: previene la formación de marcas de dedos y permite que el borde de la hoja sobresalga más allá del área de sujeción sin obstrucción alguna, así se pueden fabricar cajas cerradas.

La fuerza de sujeción se mide en toneladas por pie lineal y es el parámetro más crucial, ya que determina directamente el espesor máximo del material que la máquina puede sostener de manera confiable durante el plegado.

Explicación del conformado de cajas y bandejas

'Formación de cajas y moldes' se refiere a todas aquellas partes en las que varios lados se doblan hacia arriba a partir de un único espacio plano para formar un recinto tridimensional con un fondo y cuatro lados, como la idea de doblar una caja a partir de un trozo plano de cartón. Este proceso se logra en un freno magnético doblando un lado, girando el metal, doblando el otro lado y repitiendo.

El hecho de que no se necesita espacio para los dedos en la abrazadera magnética significa que las paredes se pueden doblar secuencialmente después de que se hayan erigido los otros lados.

Piezas comunes fabricadas con un freno de plato magnético

Los talleres que utilizan frenos de plato magnéticos tienden a ver las mismas categorías de piezas en las solicitudes de cotización:

• Gabinetes y cajas eléctricas: cajas de conexiones, paneles de control y cajas NEMA que requieren esquinas uniformes y limpias.

• Componentes de conductos de HVAC: secciones de transición, plenos y botas para retornos con bridas, que se controlan mediante frenos magnéticos en lugar de frenos de dedo.

• Carcasas y cubiertas de equipos: protectores de máquinas, puertas de acceso y cubiertas de instrumentos, generalmente fabricados de acero inoxidable y aluminio.

• Moldura y tapajuntas arquitectónicos: albardillas, regletas y contrajuntas donde la consistencia del ángulo en tiradas largas es fundamental.

Beneficios clave de los frenos de plato magnéticos para talleres de fabricación

Cambios más rápidos, menos tiempo de inactividad

No es necesario planificar la colocación de los dedos ni cambiar las matrices de una operación a otra. En el caso de talleres que producen productos de gran mezcla y bajo volumen, la máquina se gana el sustento con la rapidez de una tarea de posicionamiento de los dedos de 15 a 20 minutos que un freno mecánico requerirá convertir en posicionamiento de la hoja y ajustar el tope trasero.

Reducir la barrera laboral y de habilidades

El funcionamiento del freno de plato magnético es un procedimiento mucho más sencillo que el de un freno de dedo porque no es necesario memorizar la lógica de las herramientas, además del procedimiento de plegado. Los alumnos adquieren habilidades más rápidamente y, además, los errores al configurar la máquina debido a la mala colocación de los dedos en un freno mecánico están fuera de discusión.

Mejores resultados en materiales finos y delicados

La distribución uniforme de la presión de sujeción a lo largo de toda la línea de curvatura elimina la posibilidad de marcas y deformaciones locales causadas por las abrazaderas, lo que puede ser especialmente importante en el caso de láminas de metal ya terminadas, pintadas o pulidas, como piezas de acero inoxidable y aluminio destinadas a la instalación.

Espacio y rentabilidad

Solo en términos de tamaño, el freno de plato magnético suele ser más pequeño que la plegadora con una amplia colección de matrices de caja y plato porque el primero no requiere costos de herramientas durante su vida útil. De hecho, los frenos magnéticos ni siquiera tienen un inventario de troqueles.

Limitaciones a considerar antes de comprar

Un freno de plato magnético no es la herramienta adecuada para cada trabajo, y vale la pena ser directo acerca de dónde se queda corto:

• Techo de calibre: existe un límite superior para el peso del material sobre el que puede trabajar un sistema de sujeción magnética. Los talleres que trabajan con material de espesor constante encontrarán necesaria una plegadora.

• Tonelaje para dobleces estructurales: al igual que el plegado normal, los frenos magnéticos no pueden realizar el tipo de dobleces de alto tonelaje que pueden realizar las plegadoras hidráulicas.

• Solo material magnético: si bien los materiales no ferrosos como el aluminio y el acero inoxidable aún se pueden doblar con un freno magnético, el material magnético requerirá menos tonelaje que el acero dulce.

• Restricciones de longitud de la plataforma: longitudes de material muy largas superarán las limitaciones de la longitud de la plataforma y de la viga de sujeción de una máquina en particular.

Nada de eso sugiere que la máquina sea una mala compra. Simplemente indica que la decisión de compra debe tomarse en función de la combinación específica de piezas con las que trabaja un taller, no porque todas las demás máquinas dobladoras deban ser reemplazadas.

Cómo elegir el freno de plato magnético adecuado para su taller

Adaptar una máquina a las necesidades reales de producción se reduce a unas cuantas especificaciones:

• Longitud de curvatura: debe ser tan grande o mayor que la lámina de metal más ancha que se procesará a través de la máquina.

• Capacidad del material: se debe evaluar no solo en el punto central sino también en toda la longitud de la cama, ya que algunas máquinas pueden tener una fuerza de sujeción reducida más hacia afuera.

• Fuerza de sujeción: medida en toneladas por pie lineal y el factor que determina qué calibres y materiales la máquina puede sujetar de forma segura.

• Tipo de tope trasero: ajuste manual en máquinas de gama baja y tope trasero programable en máquinas de gama alta reduce en gran medida el tiempo de preparación en trabajos repetitivos.

• Sistema de control: abarca desde topes de ángulo manuales hasta lecturas de ángulo digitales y secuencias de plegado programables, lo que importa más a medida que aumenta la complejidad de la pieza y el volumen de repetición.

Las máquinas dobladoras de metal electromagnéticas de BMS Group se construyen según esta misma lógica, desde modelos de banco compactos hasta unidades de bancada larga para trabajos arquitectónicos y tapajuntas.

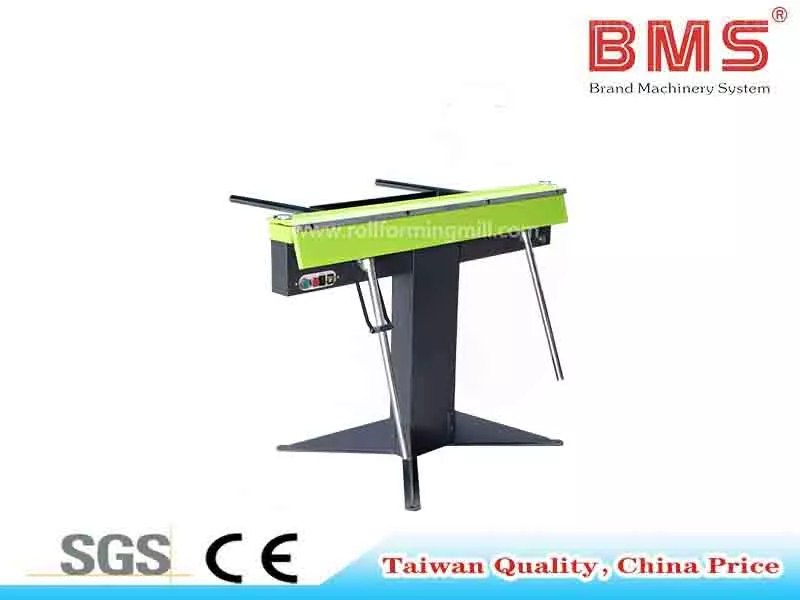

Como punto de referencia concreto, la máquina dobladora de metales electromagnética de 1,6 mm es adecuada para hierro, aluminio, cobre, placas recubiertas y bobinas de acero inoxidable con un espesor máximo de 1,6 mm en un tamaño de base de 1250 mm, y eso sin duda la coloca justo donde encajan los gabinetes eléctricos y las transiciones HVAC en términos de tamaño. Los talleres que realizan tiradas arquitectónicas más largas utilizarán máquinas de bancada más larga.

Preguntas que debe hacerle a un fabricante antes de comprar

• Clasificación del ciclo de trabajo: ¿cuál es el ciclo de trabajo real? ¿Está clasificado para producción continua o uso intermitente?

• Garantía del sistema de sujeción: ¿qué cubre específicamente el sistema de sujeción electromagnético, ya que es el componente que más trabajo realiza durante la vida útil de la máquina?

• Ruta de actualización del tope trasero: ¿se puede actualizar un tope trasero manual a uno programable más adelante o se requiere una máquina completamente diferente?

• Plazo de entrega de piezas y servicio: ¿cuál es el tiempo de entrega realista en piezas de repuesto y soporte de servicio si el sistema de sujeción necesita atención?

BMS respalda sus equipos de plegado con un programa de soporte y servicio documentado , que vale la pena revisar directamente con estas preguntas antes de firmar una compra.

Pensamientos finales: ¿Es un freno de plato magnético adecuado para su taller?

Un freno de plato magnético es la mejor opción para talleres que tienen una producción constante de cajas, recipientes y recintos hechos de materiales de espesor más liviano a medio, donde la velocidad de cambio y la calidad de las piezas terminadas son más importantes que el tonelaje real. Este equipo no reemplazará una prensa plegadora para conformado de trabajo pesado, pero definitivamente no será adecuado para conformar constantemente material de calibre grueso.

Para los talleres de HVAC, talleres de cerramientos y talleres de acabados arquitectónicos que tienen una producción de alta combinación, la inversión se amortiza en menos tiempo debido a menos cambios.

Si está dimensionando un freno de plato magnético en comparación con su propia mezcla de piezas, comuníquese con BMS Group con su longitud de curvatura, rango de espesor del material y volumen de producción, y nuestro equipo podrá indicarle qué modelo realmente se adapta al trabajo.
