Plegadoras largas hidráulicas versus modelos eléctricos: costo, velocidad y control

Al invertir en una nueva plegadora larga, la elección entre servoaccionamientos hidráulicos y eléctricos es una decisión importante que puede afectar directamente sus costos operativos, velocidad de producción y precisión de plegado. La opción correcta depende no sólo de su presupuesto sino también de su volumen de producción, requisitos de materiales y objetivos de precisión.

En esta guía, comparará las plegadoras largas servo hidráulicas y eléctricas en tres factores críticos: costo, velocidad y control . Al final, tendrá una comprensión más clara de las ventajas y limitaciones de cada tecnología, lo que le ayudará a seleccionar una máquina que se ajuste a sus necesidades de producción y ofrezca un mejor valor a largo plazo.

¿Qué es una carpeta larga y por qué es importante el tipo de unidad?

La plegadora larga forma paneles largos de chapa de forma estrecha de una sola pasada en toda su longitud. Las aplicaciones pueden incluir tapajuntas de techo, canalones, cumbreras, molduras de revestimiento, conductos HVAC y paneles de cerramiento. Una plegadora larga es diferente a una plegadora, donde la operación de plegado se realiza con la ayuda de un punzón y una matriz para doblar piezas metálicas relativamente cortas, y también a diferencia de una dobladora de paneles que está diseñada específicamente para crear recintos a partir de piezas de chapa metálica.

La diferencia entre plegadoras largas radica en la forma en que opera la viga de plegado . Mientras que algunas plegadoras largas utilizan un cilindro hidráulico para operar la viga durante su carrera de flexión, otras plegadoras largas utilizan un servomotor eléctrico y tornillos de bolas para realizar la misma tarea. El mecanismo operativo es lo que hace posible todo lo demás de estas máquinas; por lo tanto, es crucial comprender ambos tipos.

Las carpetas largas se utilizan ampliamente en la fabricación de HVAC, revestimientos arquitectónicos, producción de techos y tapajuntas y producción de gabinetes eléctricos.

Plegadoras largas hidráulicas: cómo funcionan y dónde brillan

Una plegadora hidráulica larga utiliza una estación de bombeo para presurizar el aceite, que impulsa cilindros que hacen girar la viga plegable a través de su movimiento de flexión. Es un sistema maduro y mecánicamente sencillo, y ha sido el estándar de la industria durante décadas por una buena razón.

Dónde se ganan la vida las máquinas hidráulicas:

• Costo inicial más bajo: Para las empresas que se preocupan por el desembolso de capital, el sistema hidráulico suele ser el camino más fácil hacia las máquinas de plegado largo.

• Gran producción de fuerza: los cilindros hidráulicos permiten un aumento en el tonelaje, por lo que estas máquinas se adaptan bien a vías gruesas y curvas largas donde se requiere tonelaje en lugar de velocidad.

• Tecnología probada y bien conocida: el sistema hidráulico es mecánicamente sencillo en comparación con otros diseños de máquinas. Abundan los repuestos y los mecánicos expertos.

• Construidas para un uso intensivo continuo: estas máquinas son duraderas. Con un mantenimiento adecuado, la plegadora hidráulica resistirá muchos años de operaciones de alto tonelaje.

Donde se quedan cortos:

• Tiempos de ciclo más lentos: el fluido hidráulico tendrá que fluir realmente en el sistema para que la viga reaccione a cualquier entrada de control, y el tiempo se acumula durante el cambio.

• Degradación por calor y fluidos: el funcionamiento continuo de la máquina produce calor, lo que puede afectar las propiedades del aceite e incluso inducir variaciones de curvatura en el sistema.

• Techo de precisión: Es posible que la hidráulica no pueda replicar la precisión de un sistema de circuito cerrado con su electricidad.

• Gastos generales de limpieza: las fugas de aceite, la contención de derrames y la gestión de fluidos son parte del trabajo con un sistema hidráulico.

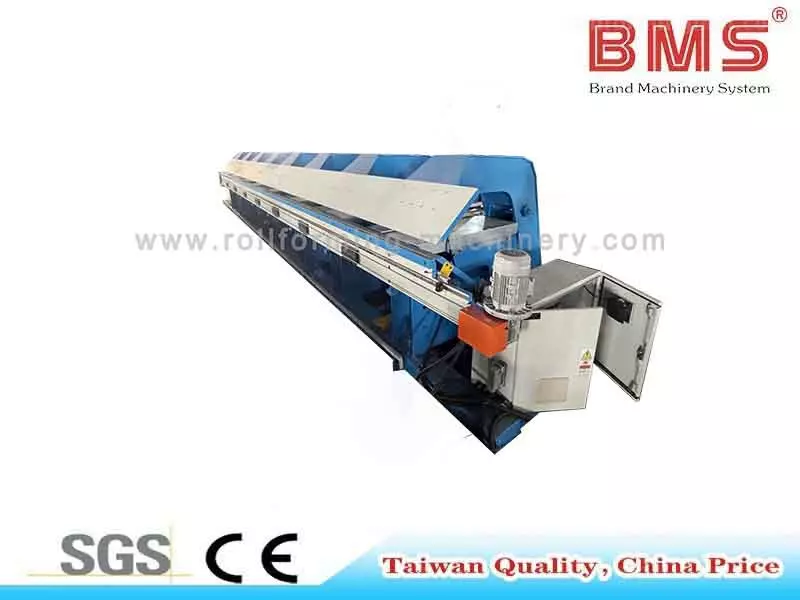

La plegadora cortadora de 8M de largo de BMS es un buen ejemplo de cómo han evolucionado las máquinas hidráulicas modernas. Combina una estación de bomba hidráulica con una mecánica servoaccionada y una interfaz de control PLC Schneider, para que los compradores obtengan el tonelaje y la durabilidad de un sistema hidráulico sin renunciar a la programación digital y el almacenamiento de recetas. Es un recordatorio útil de que 'hidráulico versus eléctrico' no siempre es un binario estricto; Algunas de las mejores carpetas largas modernas combinan ambos enfoques.

Carpetas largas eléctricas: cómo funcionan y dónde brillan

Las plegadoras largas eléctricas reemplazan la bomba hidráulica y los cilindros con servomotores que accionan husillos de bolas o sistemas de engranajes de precisión. Un sistema de control digital de circuito cerrado gestiona la posición y la presión del haz en tiempo real.

Dónde se ganan la vida las máquinas eléctricas:

• Tiempos de ciclo más rápidos: el servomotor reaccionará inmediatamente a cualquier señal sin el retraso asociado con la presurización del aceite hidráulico.

• Mayor repetibilidad: en el modo de circuito cerrado, la máquina mantendrá el ángulo de plegado de manera consistente durante el transcurso de múltiples operaciones cuando es importante mantener las tolerancias en un alto grado.

• Menor consumo de energía: el motor eléctrico usa energía solo cuando se mueve, mientras que la bomba hidráulica debe estar funcionando todo el tiempo para mantener alta la presión del sistema.

• Piso de taller más limpio y silencioso: dado que no hay fluido hidráulico, no hay fugas, se reducen los costos de eliminación de fluidos y se reducen los niveles de ruido.

• Menor mantenimiento a largo plazo: la reducción del número de sellos, mangueras y cambios de fluido requerirá menos paradas de la máquina.

Donde se quedan cortos:

• Mayor inversión inicial: Las plegadoras largas, que funcionan con electricidad, tienen un precio más alto que las máquinas hidráulicas de rendimiento similar.

• Límite de tonelaje en algunos modelos: aunque la diferencia se ha reducido significativamente con el avance de la tecnología servoeléctrica, algunas máquinas eléctricas tienen un tonelaje máximo más bajo que las hidráulicas.

• Reparaciones especializadas: Los componentes de los servos, si se estropean, pueden requerir más esfuerzo para repararlos que los componentes hidráulicos, aunque las averías son menos comunes.

Comparación de costos: precio inicial versus costo total de propiedad

Costo de capital inicial

La plegadora larga hidráulica suele tener un precio inicial más bajo en comparación con las máquinas eléctricas con longitudes y tonelajes de plataforma similares. Y si esto es lo que limita principalmente su compra, puede ayudarle a reducir sus opciones. Los precios dependen en gran medida de la longitud de la plataforma, el tonelaje y el tipo de controles que seleccione, y sería bueno solicitar una cotización para una configuración en particular.

Costos de energía

Es aquí donde los cálculos empiezan a dar resultados diferentes. La estación de bombeo hidráulico trabaja constantemente para proporcionar presión al sistema, ya sea que la máquina esté activa o no. Los servomotores eléctricos funcionarán sólo cuando realmente estén posicionando la viga. En el modo de funcionamiento de un solo turno, la diferencia es prácticamente imperceptible. Dos o tres turnos: la diferencia se hace visible en las facturas de servicios públicos.

Costos de mantenimiento y tiempo de inactividad

En las máquinas hidráulicas es necesario cambiar periódicamente líquidos y filtros y realizar inspecciones de mangueras y juntas, lo que supone costes adicionales. Las máquinas eléctricas tienen necesidades de mantenimiento reducidas, pero si algo sale mal con los servos de estas máquinas, puede ser necesaria una cualificación especial para el diagnóstico.

Comparación de velocidades: tiempos de ciclo y rendimiento de producción

Las diferencias en los tiempos de ciclo se reducen a la física básica. Un sistema hidráulico tiene que presurizar el fluido antes de que la viga se mueva; un servomotor eléctrico responde esencialmente en el momento en que recibe una señal. Ese retraso, multiplicado en cada pliegue de un turno, suma una diferencia real en la producción diaria.

Qué significa esto en el taller:

• Los componentes de un solo codo en materiales más gruesos tienen un diferencial de velocidad más estrecho porque la ventaja de tonelaje de un sistema hidráulico es más importante que el ahorro de tiempo de ciclo en tales casos.

• Los componentes complicados y de múltiples curvaturas obtienen un beneficio desproporcionado de los accionamientos eléctricos debido a la mayor velocidad a la que cambia la posición de la viga durante las operaciones de plegado.

• Las configuraciones de mezcla variable , que se caracterizan por cambios frecuentes y muchos ajustes menores, han experimentado mayores mejoras de eficiencia con los accionamientos eléctricos que otras configuraciones de producción.

Si su taller procesa lotes de producción largos y de baja complejidad, es posible que la ventaja de velocidad de la electricidad no se traduzca en una diferencia dramática en los resultados. Si está ejecutando piezas arquitectónicas o HVAC variadas y de múltiples curvas, a menudo es así.

Control y precisión: repetibilidad, programación y experiencia del operador

La precisión es donde las dos tecnologías divergen más claramente y, a menudo, es el factor decisivo para los talleres que realizan trabajos con tolerancias estrictas.

• Precisión de curvatura y repetibilidad: los sistemas eléctricos utilizan un servocontrol de circuito cerrado, que verifica continuamente la posición del haz con respecto al objetivo programado. Los sistemas hidráulicos pueden desviarse ligeramente a medida que la temperatura y la presión del aceite fluctúan durante el transcurso de un cambio, lo que importa más en recorridos largos y de alta precisión que en un puñado de piezas únicas.

• Integración CNC: Las plegadoras largas eléctricas tienden a combinarse más perfectamente con los controles CNC modernos, el software de programación fuera de línea y los sistemas de recopilación de datos del taller. Para los fabricantes que avanzan hacia una producción más ágil y conectada, esa integración es una ventaja real. Dicho esto, las máquinas híbridas como la cortadora cortadora dobladora doble (Duplex Long Folder Slitter) de BMS muestran que la programabilidad digital no es exclusiva de los sistemas totalmente eléctricos; Las máquinas hidráulicas controladas por PLC pueden ofrecer gran parte de la misma programación visual basada en recetas.

• Experiencia del operador: las máquinas eléctricas modernas vienen equipadas con controles intuitivos de pantalla táctil que reducen el tiempo necesario para que los nuevos operadores aprendan a operar. Las máquinas hidráulicas generalmente requieren más experiencia por parte del operador para realizar ajustes y dependen más de cómo se siente la máquina, especialmente cuando la temperatura del aceite cambia durante un cambio.

• Consistencia entre turnos y operadores: si el trabajo abarca varios turnos e involucra a varios operadores, entonces el rendimiento constante de un sistema eléctrico significa menos variación de la que permitirá un sistema hidráulico.

¿Cuál deberías elegir? Un marco de decisión

Elija carpetas largas hidráulicas para lo siguiente:

• Presupuesto de capital más ajustado: Las plegadoras hidráulicas largas suelen tener un presupuesto de capital menor en comparación con las plegadoras servoeléctricas de nivel de rendimiento similar. Si minimizar el costo de capital es su principal preocupación al comprar maquinaria con suficiente capacidad de doblado, entonces será razonable optar por maquinaria hidráulica.

• Materiales de calibre grueso: En caso de trabajar con láminas de material grueso o de calibre pesado, la maquinaria hidráulica será una solución ideal debido a su alta capacidad en términos de generar fuerza de flexión.

• Producción de alto tonelaje: En el caso de talleres orientados a la producción repetida de piezas idénticas utilizando materiales más pesados, las plegadoras hidráulicas largas serán la opción correcta debido a su capacidad para proporcionar altas fuerzas.

• Experiencia hidráulica existente: en caso de que su taller utilice sistemas hidráulicos y su personal tenga experiencia en el funcionamiento de sistemas hidráulicos, no es necesario que adquiera nuevas habilidades para operar la maquinaria.

Elija un modelo eléctrico para lo siguiente:

• Producción de gran volumen: Los servomotores eléctricos pueden permitir un movimiento rápido y repetitivo del haz, lo que podría resultar útil cuando el tiempo del ciclo es un factor determinante en la cantidad de piezas fabricadas.

• Precisión: Los motores eléctricos proporcionan un movimiento muy controlable y repetible, lo que podría resultar útil a la hora de fabricar piezas de precisión, como elementos arquitectónicos y paneles precisos.

• Integración de automatización y CNC: si está desarrollando una línea de fabricación automatizada, descubrirá que incorporar una plegadora larga eléctrica al proceso de fabricación es algo más fácil en comparación con las plegadoras largas hidráulicas.

• Costos de funcionamiento más bajos: aunque el costo inicial de comprar una servomáquina eléctrica probablemente sea mayor, su eficiencia en términos de consumo de energía y falta de mantenimiento hidráulico podría resultar menos costosa a largo plazo, especialmente cuando se opera en modo de turnos múltiples.

La conclusión

Ni el sistema hidráulico ni el eléctrico son objetivamente "mejores". La elección correcta depende de su volumen de producción, sus requisitos de tolerancia y su presupuesto. Las máquinas hidráulicas ofrecen fuerza bruta y un precio de entrada más bajo. Las máquinas eléctricas ofrecen velocidad, precisión y menores costos de funcionamiento. Y cada vez más, las máquinas híbridas ofrecen a los compradores un auténtico camino intermedio.

Si está sopesando sus opciones y desea analizar los detalles de su aplicación, rango de calibre, longitud de curvatura, volumen de producción y requisitos de tolerancia, el equipo de BMS Group puede ayudarlo a encontrar la plegadora larga adecuada para su taller.

Preguntas frecuentes

¿Las plegadoras largas eléctricas son más precisas que las hidráulicas?

Ciertamente, las plegadoras largas eléctricas son más precisas y consistentes en comparación con las plegadoras hidráulicas. Aunque algunas plegadoras hidráulicas CNC brindan una gran precisión en el proceso, el sistema hidráulico está limitado por factores físicos como la dinámica de fluidos, los cambios en la temperatura del aceite y el desgaste de los sellos. Las plegadoras servoaccionadas totalmente eléctricas eliminan todos los factores de fluido del proceso y proporcionan la mayor precisión y repetibilidad en el posicionamiento.

¿Las plegadoras hidráulicas requieren mayor mantenimiento?

Ciertamente, las plegadoras hidráulicas tienen más necesidades de mantenimiento en comparación con las plegadoras mecánicas y servoeléctricas. Dado que los sistemas hidráulicos utilizan el principio de fluido bajo presión en lugar de una conexión sólida entre los componentes, engranajes y cables para la transmisión de potencia, crean nuevas tareas específicas relacionadas con los fluidos, la protección de los sellos y la temperatura.

Al mismo tiempo, aunque las plegadoras hidráulicas necesitan un mantenimiento regular, el coste total de mantenimiento será menor debido a que habrá menos averías mecánicas.

¿Pueden las plegadoras largas eléctricas manejar el mismo espesor de material que los modelos hidráulicos?

No, no hay forma de que las plegadoras largas eléctricas puedan tener la capacidad de procesar el espesor máximo de hoja en comparación con las plegadoras largas hidráulicas. Aunque el sistema servoeléctrico se ha desarrollado y mejorado enormemente en precisión y velocidad, las plegadoras hidráulicas largas se consideran el estándar de oro cuando se trata de operaciones de tonelaje debido a la capacidad de crear una mayor fuerza de sujeción y flexión sin deflexión mecánica.
