Guía de trabajo de las máquinas perfiladoras de vigas tipo C y vigas caja

Ves una máquina perfiladora tomar una bobina de metal plana. La máquina mueve la bobina a través de muchos rodillos. Cada rodillo dobla y da forma al metal un poco más. Al final, obtienes una viga C o viga caja terminada. Las vigas tienen tamaños exactos. Cuando utiliza una máquina perfiladora, controla todo el proceso. Conviertes el metal en bruto en perfiles fuertes y útiles. Estos perfiles se utilizan en la construcción y las fábricas. Es importante saber cómo funciona la máquina perfiladora. Le ayuda a trabajar más rápido, fabricar mejores productos y mantenerse seguro en el trabajo.

Puede contar con BMS ROLL FORMING MACHINERY para obtener una máquina laminadora de vigas que siga las normas mundiales, como la certificación de seguridad CE.

Conclusiones clave

• Aprenda cómo funciona el perfilado para fabricar mejores vigas con mayor rapidez. Esto le ayuda a construir vigas fuertes en menos tiempo.

• Revise los materiales con frecuencia y observe el proceso para evitar problemas. Hacer esto mantiene a todos seguros y reduce el desperdicio.

• Configure su máquina correctamente para cada tipo de viga. Una buena configuración garantiza que las formas y los tamaños sean correctos. Esto ahorra tiempo y materiales.

• Utilice controles de calidad durante la producción. Los sensores ayudan a encontrar problemas a tiempo y a mantener altos estándares.

• Cuide su máquina con frecuencia para que siga funcionando bien. Los controles y la limpieza periódicos ayudan a que su máquina dure más y eviten averías.

Principios de la máquina perfiladora

Perfilado continuo explicado

Usted ve una máquina perfiladora que convierte una bobina de metal plana en una viga resistente. El proceso utiliza una serie de estaciones de rodillos. Cada estación dobla un poco más el metal. Esta conformación gradual mantiene el metal liso y reduce la tensión. Obtienes un perfil preciso al final. Así es como funciona el proceso:

1. Se desenrolla una bobina de metal y se introduce en la máquina perfiladora.

2. El metal se mueve a través de varias estaciones de rodillos. Cada estación hace una pequeña curva.

3. Puede agregar pasos como perforar, hacer muescas o soldar durante el proceso.

4. La máquina corta el perfil terminado al tamaño que necesita.

5. Usted inspecciona y empaqueta el producto final.

Este método proporciona vigas de alta calidad con formas exactas. La máquina perfiladora funciona sin parar, por lo que obtiene resultados consistentes y ahorra tiempo.

Creación de perfiles para vigas C y Box

Cuando utiliza una máquina perfiladora para vigas C o vigas cajón, necesita características especiales. Los soportes ajustables le permiten cambiar las posiciones de los rodillos rápidamente. Puedes realizar diferentes tamaños y formas sin mucha demora. Las transmisiones por caja de cambios le ayudan a ajustar los rodillos con gran precisión. Obtienes el perfil correcto en todo momento.

• Las transmisiones de la caja de cambios le permiten ajustar con precisión los soportes de los rodillos para cada viga de la caja.

• Los soportes ajustables facilitan el cambio entre tipos de vigas.

• Estas características le dan a su máquina perfiladora más flexibilidad y precisión.

Puede confiar en que este proceso le brindará vigas fuertes y confiables para muchos usos. La máquina perfiladora lo ayuda a satisfacer las diferentes necesidades de proyectos con velocidad y precisión.

Componentes clave de la máquina laminadora de vigas

Una máquina laminadora de vigas tiene muchas partes importantes. Cada parte hace un trabajo especial. Debes conocer estas piezas para utilizar bien la máquina. Esto también le ayuda a mantenerse seguro en el trabajo.

Desenrollador y sistema de alimentación

El desenrollador sostiene la bobina de metal. Permite que la bobina se desenrolle lenta y suavemente. Las guías ayudan a introducir el metal en la máquina perfiladora. Estas guías mantienen el metal recto. Evitan que el metal se salga de su lugar. Algunos sistemas de alimentación tienen sensores. Los sensores ajustan el metal a medida que se mueve. Esto ayuda a detener los errores. Mantiene la máquina laminadora de vigas funcionando sin problemas.

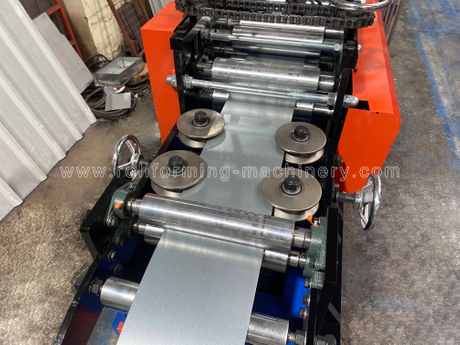

Estaciones de perfilado

Las estaciones de perfilado son la parte principal de la máquina . El metal pasa por muchos rodillos. Cada rodillo dobla un poco más el metal. Esto continúa sucediendo hasta que obtienes la forma final. Para el acero en forma de C, hay partes como el cuerpo izquierdo y derecho. También hay una biela y una cubierta de chasis. Estas piezas hacen que la máquina sea fuerte y estable.

Sistemas de corte y control

Después de darles forma, la máquina corta las vigas a la longitud adecuada. Muchas máquinas utilizan matrices de corte voladoras. Esto significa que no es necesario detener la máquina para cortar. El sistema de control le permite configurar la máquina. Te ayuda a ahorrar material. Algunos sistemas pueden manejar hasta 50 filas. Esto le ayuda a trabajar más rápido.

Mecanismos de seguridad

La seguridad es muy importante al utilizar la máquina. Los bloques de seguridad lo protegen a usted y a la máquina si algo sale mal. Estos bloques se rompen si se aplica demasiada fuerza. Otras características de seguridad son las cubiertas y las paradas de emergencia. Debe verificarlos antes de encender la máquina.

Consejo: Siempre revise los bloques y cubiertas de seguridad antes de poner en marcha la máquina laminadora de vigas. Esto lo mantiene a usted y a su equipo seguros.

Todas estas partes deben trabajar juntas. Esto ayuda a que su máquina produzca buenas vigas. Cuando conoce cada parte, puede solucionar los problemas más rápido. Esto mantiene su máquina funcionando bien.

Pasos del proceso de perfilado

Preparación de materiales

Empiece por preparar la bobina de metal. Este paso ayuda a que la máquina funcione bien y haga buenas vigas. Así es como se prepara la bobina:

1. Elija la bobina adecuada para su trabajo. Ponlo en el desenrollador.

2. Enviar la bobina a través de un aplanador. Esto hace que el metal quede recto.

3. Corta el borde frontal de la bobina. Un borde limpio evita atascos en la máquina.

4. Observe la tensión y la velocidad mientras alimenta la bobina. Esto mantiene el metal seguro y estable.

Consejo: busque siempre óxido, abolladuras u otros daños antes de cargar la bobina. Unas buenas bobinas significan menos problemas en el futuro.

Configuración de la máquina para vigas C

La instalación de la máquina perfiladora para vigas C requiere cuidado. Quieres que las vigas tengan la forma y el tamaño correctos. Utilice esta lista de verificación para ayudarle:

1. Planifique dónde colocar la máquina. Asegúrese de que haya suficiente espacio.

2. Elige el mejor equipo. Elija la máquina, el desenrollador y la estación de corte que se ajusten al tamaño de su viga.

3. Configure y alinee la máquina. Verifique todos los cables y piezas hidráulicas.

4. Coloque la bobina que preparó en el desenrollador.

5. Instale las herramientas adecuadas para vigas C. Ajuste las estaciones de rodillos para darle la forma que desee.

6. Ejecute una pieza de prueba. Mídelo y comprueba si es correcto.

7. Enseña los pasos a tus trabajadores. Asegúrese de que todos sepan cómo observar el proceso.

8. Haga un cronograma de mantenimiento. Los controles periódicos mantienen la máquina funcionando bien.

Nota: Una configuración cuidadosa ahorra material y le ayuda a trabajar más rápido. Tómate tu tiempo para alinear y configurar la máquina.

Configuración de la máquina para vigas tipo cajón

Las vigas tipo caja necesitan una configuración diferente. Debe cambiar la máquina para manejar la forma cerrada y las curvas adicionales. Así es como se hace:

• Asegúrese de tener las herramientas adecuadas para vigas tipo cajón.

• Ajuste los soportes de los rodillos al ancho y alto de la viga de la caja.

• Verifique las transmisiones de la caja de cambios. Ajústelos para lograr un movimiento suave.

• Alinee las guías de entrada para mantener el metal recto.

• Ejecute una prueba breve. Mire las primeras piezas para determinar la forma y el tamaño.

• Haga pequeños cambios si es necesario. Incluso pequeños cambios pueden afectar el haz final.

Siempre debes observar de cerca el proceso durante la primera ejecución. Esto le ayuda a encontrar problemas a tiempo.

Ajustes de la viga escalonada

Los ajustes de la viga de paso lo ayudan a obtener la forma y el tamaño correctos. Utilice estos cambios para mejorar cada viga. La tabla muestra cómo diferentes configuraciones cambian el haz:

Consejo: cambie una configuración a la vez. Comprueba qué pasa antes de cambiar otro. Esto mantiene su máquina estable y sus haces correctos.

Control de calidad

El control de calidad le ayuda a fabricar buenas vigas en todo momento. Utiliza sensores y controles para mantener altos estándares. La tabla muestra sensores comunes y sus usos:

También debe medir el largo, el ancho y el grosor de las vigas terminadas. Escriba sus resultados y compárelos con sus estándares. Si ve un problema, detenga la máquina y arréglelo antes de continuar.

Nota: Un buen control de calidad mantiene contentos a los clientes y ahorra dinero en reparaciones.

Ahora ya sabe cómo ejecutar el proceso de perfilado de principio a fin. Una preparación cuidadosa, una buena configuración, cambios inteligentes y controles de calidad rigurosos le ayudarán a obtener las mejores vigas. De esta manera podrá fabricar perfiles metálicos de forma rápida y fiable.

Comparación de máquinas laminadoras de vigas

Viga C frente a viga tipo caja

Debe elegir la viga adecuada para su trabajo. Las vigas C y las vigas cajón no son lo mismo. Tienen diferentes fortalezas y usos. La tabla muestra en qué se diferencian en forma, resistencia y dónde se utilizan:

Las vigas C se fabrican más rápido. Las vigas tipo cajón son más resistentes para trabajos duros. Elija la viga que se ajuste a sus necesidades de carga y velocidad.

Descripción general de la viga escalonada

Las vigas escalonadas tienen una forma especial para estanterías de almacenamiento. Hay un escalón elevado a través de la viga. Esto hace que el haz sea ligero pero fuerte. Las vigas escalonadas son buenas para los estantes del almacén. Los conectores de los extremos soldados le ayudan a fijarlos rápidamente. Se ven vigas de paso en tiendas, almacenes y lugares de almacenamiento.

Consejo: elija vigas escalonadas si desea una instalación rápida y un soporte sólido para los artículos diarios.

Características de la MAQUINARIA FORMADORA DE ROLLOS BMS

BMS ROLL FORMING MACHINERY utiliza tecnología inteligente para fabricar vigas. Obtiene automatización CNC para cambios rápidos. Las máquinas le permiten cambiar rápidamente entre vigas C, caja y escalones. La supervisión en tiempo real le ayuda a encontrar problemas a tiempo y a mantener una alta calidad. El proceso de conformado en frío ahorra material y energía, por lo que gasta menos.

Puede contar con las máquinas BMS para obtener resultados constantes. La tecnología le ayuda a tener un buen desempeño en una industria ocupada.

Solución de problemas y soluciones

Problemas de alimentación

Los problemas de alimentación ocurren con frecuencia con las máquinas perfiladoras de vigas. Estos problemas pueden ralentizar el trabajo y provocar errores. Es necesario comprobar con frecuencia las vías de alimentación y los rodillos guía. Las pistas limpias ayudan a que el metal entre fácilmente. Las guías de entrada ajustadas mantienen la bobina recta. Esto detiene la curvatura o la torsión. Mire los rodillos guía para ver si hay algún daño. Si la bobina cortada se mueve, ajuste las guías.

• Asegúrese de que los rodillos guía no estén rotos.

• Mantenga las guías de entrada apretadas y seguras.

• Detenga el movimiento de la bobina para evitar comba o torsión.

Consejo: Verifique el sistema de alimentación antes de cada turno. Solucionar los problemas a tiempo hace que todo funcione bien.

Inexactitud del perfil

A veces las vigas salen con formas o tamaños incorrectos. Esto sucede si los rodillos no están alineados o la configuración es incorrecta. Utilice un modelo analítico para descubrir cómo se estira el metal. El modelo le ayuda a ver y corregir errores. Las herramientas en línea le permiten comprobar el arco y la torsión mientras trabaja. Cambie la distancia entre rodillos de inmediato para que las vigas sean más precisas.

Nota: Utilice sensores para detectar errores rápidamente. Ajuste los rodillos tan pronto como vea un problema.

Atascos de máquina

Los atascos en las máquinas detienen el trabajo y desperdician metal. Los atascos suelen ocurrir cuando el carrete de la bobina o las guías de entrada no están alineados. Una mala configuración y omitir ejecuciones de prueba también causan problemas. Limpiar y engrasar la máquina con frecuencia. Utilice las herramientas adecuadas para cada viga.

• Alinee el carrete de la bobina y las guías de entrada.

• Ejecute piezas de prueba antes de hacer muchas vigas.

• Limpiar y engrasar las piezas de la máquina.

• Utilice las herramientas correctas para cada tipo de viga.

Alerta: No omita el mantenimiento. Los pequeños cheques evitan grandes atascos.

Errores eléctricos

Los errores eléctricos pueden hacer que la máquina se detenga o resulte insegura. Revise los cables y los paneles de control con frecuencia. Busque cables sueltos o rotos. Reinicie el sistema de control si ve códigos de error. Si el problema no desaparece, llame a un técnico capacitado.

• Compruebe los cables en busca de daños.

• Apriete las conexiones sueltas.

• Reinicie el sistema de control si es necesario.

• Llame a expertos para problemas difíciles de solucionar.

Consejo: anote los problemas eléctricos en un registro. Mantener registros le ayuda a encontrar patrones y detener errores futuros.

Consejos de mantenimiento

Comprobaciones de rutina

Debe revisar su máquina perfiladora de vigas con frecuencia. Realice controles todos los días, semanas y meses. Estas comprobaciones ayudan a mantener su máquina segura. También ayudan a que su máquina funcione bien. Utilice la siguiente tabla para ayudarle a recordar qué hacer:

Consejo: anote todos sus cheques en un libro de registro. Esto le ayuda a detectar los problemas a tiempo y solucionarlos rápidamente.

Lubricación y Limpieza

Debe mantener su máquina limpia y utilizar el lubricante adecuado. Esto evita averías y ayuda a que su máquina dure más.

1. Elija el lubricante que sugiere el fabricante.

2. Lubrique las piezas móviles con regularidad.

3. Utiliza la cantidad adecuada para que no provoques roces ni suciedad.

• La lubricación ayuda a que las piezas se muevan suavemente.

• La limpieza elimina la suciedad que puede bloquear la máquina.

Reemplazo de piezas

Revise su máquina con frecuencia para detectar piezas rotas o desgastadas. Cambie cualquier pieza que parezca dañada o vieja. Esto mantiene su máquina segura y evita problemas mayores.

• Mire todas las piezas durante sus controles.

• Reemplace las piezas defectuosas de inmediato.

• Utilice únicamente piezas aprobadas para su máquina.

Nota: Cambiar rápidamente las piezas defectuosas le ayuda a evitar paradas prolongadas.

Mantenimiento preventivo

Puedes detener la mayoría de averías con un mantenimiento preventivo. El cuidado regular ayuda a que su máquina funcione mejor y ahorra dinero. Si nota pequeños cambios, puede solucionar los problemas antes de que empeoren.

• Planificar tareas periódicas de mantenimiento.

• Enseñe a los trabajadores a detectar e informar cambios.

• Anota todos los trabajos de mantenimiento para más adelante.

El cuidado preventivo ayuda a que su máquina siga siendo confiable y mantenga la producción en marcha.

Puede hacer que sus máquinas perfiladoras de vigas C y vigas caja funcionen bien haciendo lo siguiente: Limpie los rodillos y el área de alimentación todos los días para que no se acumule suciedad. Aplique aceite a todas las piezas móviles para ayudarlas a moverse con facilidad. Revise los rodillos para asegurarse de que estén colocados correctamente y funcionando bien. Planifique que un profesional revise su máquina para detectar los problemas a tiempo.

Cuidar su máquina ayuda a que dure más y lo mantiene seguro. BMS ROLL FORMING MACHINERY le brinda ayuda en la que puede confiar, como garantía, ayuda con la configuración y servicio remoto:

También puede unirse a clases de capacitación para aprender más y mejorar en su trabajo.

Preguntas frecuentes

¿Qué materiales se pueden utilizar en una máquina perfiladora de vigas C o vigas caja?

Puede utilizar bobinas de acero, acero galvanizado o aluminio. Compruebe siempre el grosor y el ancho de la bobina. La máquina funciona mejor cuando utiliza los materiales enumerados en su manual.

¿Con qué frecuencia debe realizar el mantenimiento de su máquina perfiladora?

Revisa y limpia tu máquina todos los días. Realice inspecciones más importantes una vez al mes. Cambie las piezas desgastadas de inmediato. El cuidado regular mantiene su máquina segura y funcionando bien.

¿Qué medidas de seguridad debe seguir antes de poner en marcha la máquina?

• Mire todas las cubiertas de seguridad y paradas de emergencia.

• Compruebe si hay cables sueltos o piezas rotas.

• Sólo permita el uso de la máquina a trabajadores capacitados.

¿Cómo se soluciona la inexactitud de un perfil durante la producción?

Cambie una configuración a la vez para obtener los mejores resultados.
