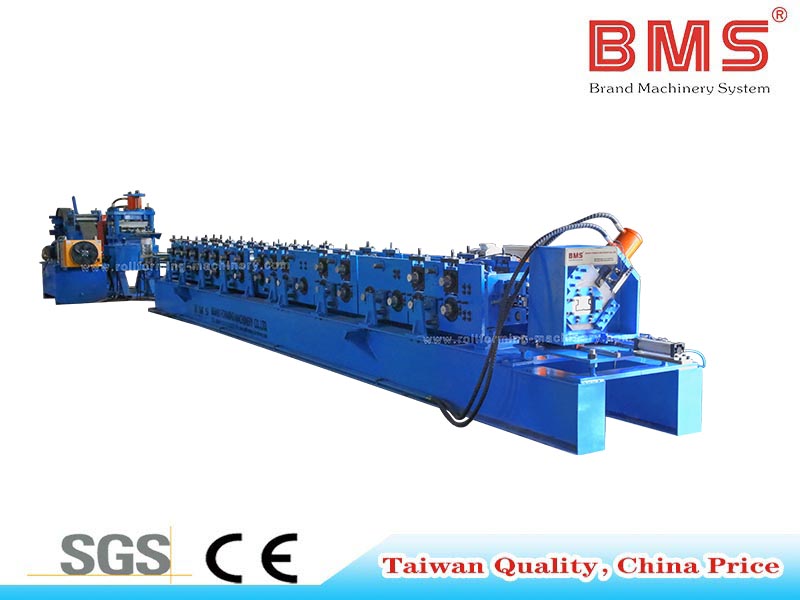

Máquina formadora de rollos verticales para perfiles múltiples

1 máquina para perfiles múltiples para ahorrar inversión, cambio automático para mejorar la eficiencia del trabajo

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Marca del producto:
BMS

Detalles Rápidos

Perfil

No.	Parámetros principales		Parámetros del molino perfilador
1.	Espesor del material	1,6-2,5 mm	Estaciones de formación	18 pasos
2.	Ancho de alimentación	Según el dibujo	Marco del cuerpo	H450
3.	Material de aplicación	galvhoja anizada/ Hoja laminada en frío/hoja laminada en caliente	Espesor de la pared lateral	25mm
4.	Estándar eléctrico	415V/50Hz/3F	Eje Diámetro	Acero 45#, φ80/65mm
5.	Hidráulico Diámetro del desenrollador	5T-600mm	Potencia del motor principal	15 kilovatios
6.	Fuerza de producción	G350-400Mpa	Pernos de tornillo	Grado 8.8
7.	Velocidad de formación	6-8m/minuto	Ancho efectivo	Como diseño del cliente.
8.	Sistema de control	Sistema de control PLC	Rodillo	acero gcr15, HRC58-62
9.	Motor hidraulico	11kW	Color de la máquina	Azul+Negro+Naranja
10.	Material de prueba	BMS proporcionará el tamaño del material de alimentación comprar esas 2 semanas antes de la prueba de la máquina

Flujo de trabajo

Desenrollador (5 Toneladas) → Nivelación/Guía de alimentación/Dispositivo de perforación→ Molino perfilador principal → Dispositivo hidráulico de corte posterior → Estante de salida*2 → Sistema de control PLC → Estación hidráulica

Pantalla de componentes de la máquina

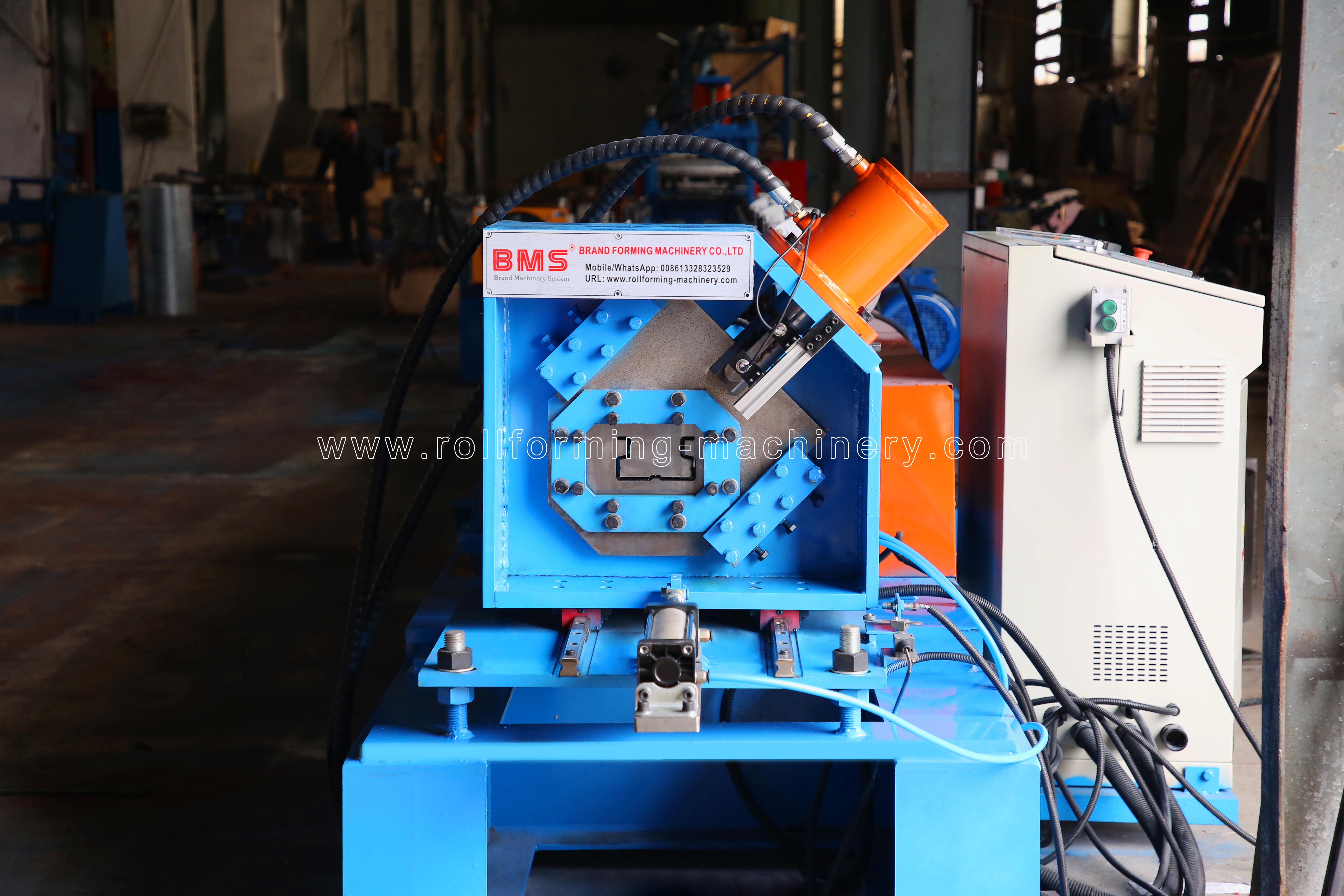

Cortador de postes

Sin alimentación, controla manualmente el interior de la bobina de acero. contracción del orificio y parada.

Ancho máximo de alimentación: 1000 mm,

rango de identificación de la bobina 508 mm ± 30 mm.

Capacidad: Máx.5 toneladas

Publicar para cortar, detener para cortar, diseño de hoja de corte de dos piezas, sin corte.
Motor hidraulico:11kW ;Presión de corte: 0-16Mpa;

Tiempo de corte: 2 s.
Material de la herramienta de corte: Cr12MoV(= SKD11 con al menos un millón de veces de vida útil), tratamiento térmico a HRC58-62 grados.
La potencia de corte la proporciona la estación hidráulica del motor principal.

016A5294

desenrollador

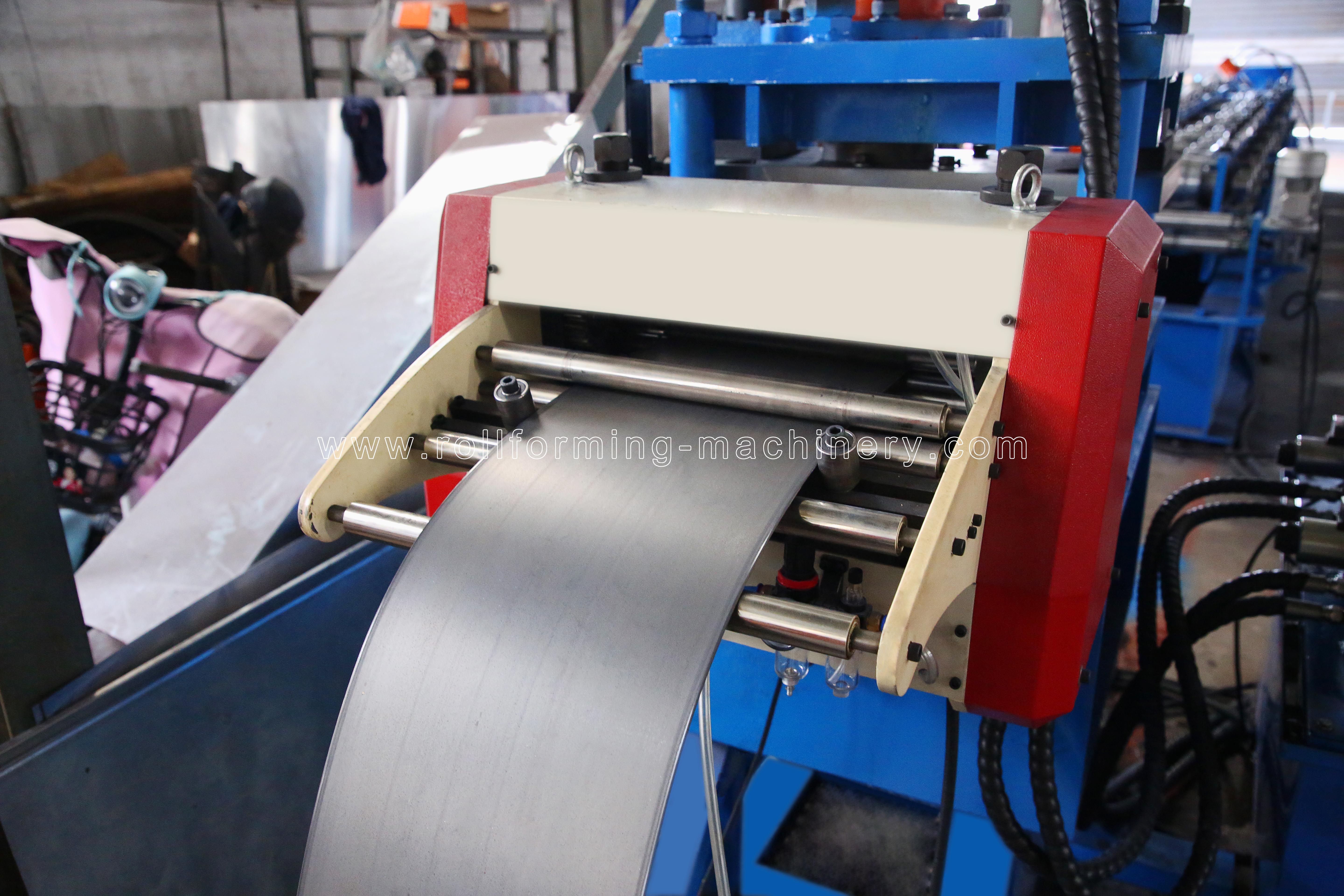

Dispositivo de alimentación servo

Arriba tres abajo cuatro Dispositivo nivelador de siete ejes en total. Con guía de alimentación de material, estructura del cuerpo hecha de H450 tipo acero mediante soldadura.Grosor de la pared lateral:Q235 t25mm.Ejes fabricados de acero 45#, mecanizado con precisión.Fuerza de motor:2,2 KW

63 toneladas Punzonadora de ALTA VELOCIDAD antes del perfilado, equipada con un conjunto de modelo de punzonado. Punzonadora de cuatro lados con cubierta de seguridad y un lado con puerta abierta. Mediante control del sistema PLC.

016A5302
