Máquina formadora de rollos para Omega

Especificación de

Máquina formadora de rollos paraPerfil omega

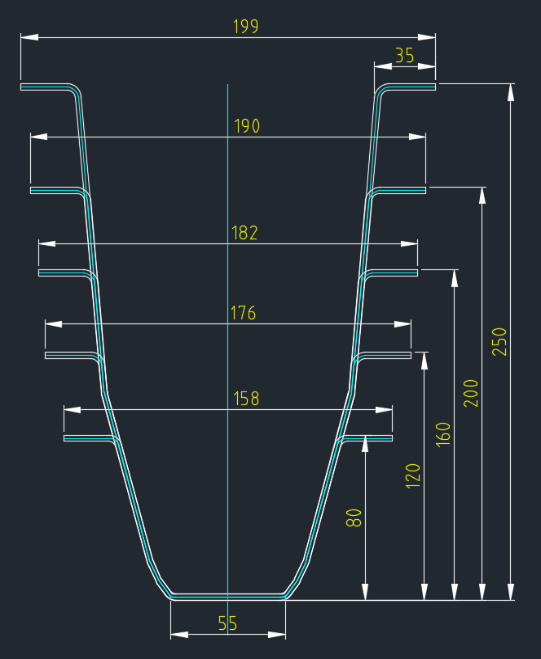

Ⅰ. Dibujo de perfil

Radios internos de placa Bend: 3mm

Ⅱ. Material:

Espesor del material: 1.5 ~ 3.0mm

Material aplicable:Bobinas de acero galvanizado S320GD y S350GD

Ⅲ.Machine Components

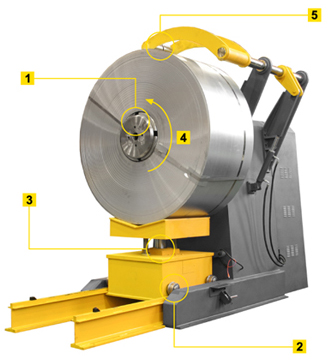

1) Deckoiler hidráulico:un conjunto de 10 toneladas

Sistema hidráulico Expandir el agujero interior de la bobina,Motor de la bomba: 3kw

Inversor de frecuencia para regular la velocidad de giro,Motor: 7.5KW

Con gabinete de control eléctrico, motorizado,

Max. Ancho de alimentación: 640 mm, rango de identificación de bobina: 510 +/- 30 mm.

Capacidad máxima: 10 tton, con brazo hidráulico de sujeción, cargamento hidráulico con viaje. Carrera de bobina Longitud de la barandilla .3000mm

COIL DE BOBOLO: FUENTE / TOO DE ADELANTES DE COIL MAX 3000MM

2) Molino de laminación en frío:

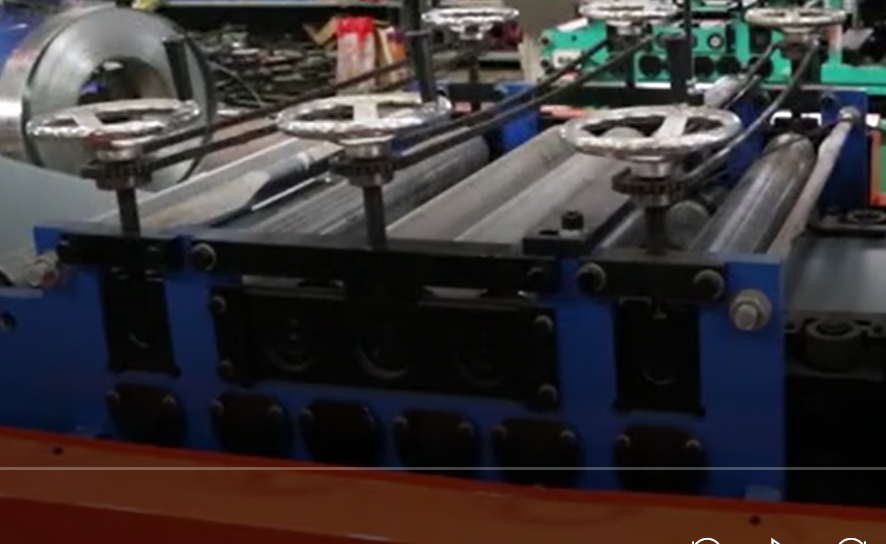

una. Con la guía de material de alimentación y el dispositivo de nivelación, con 7 rodillos de enderezamiento (hasta 3 rodillos 4 rodillos hacia abajo), alisando el diámetro del eje =Ф95mm, mecanizado de precisión

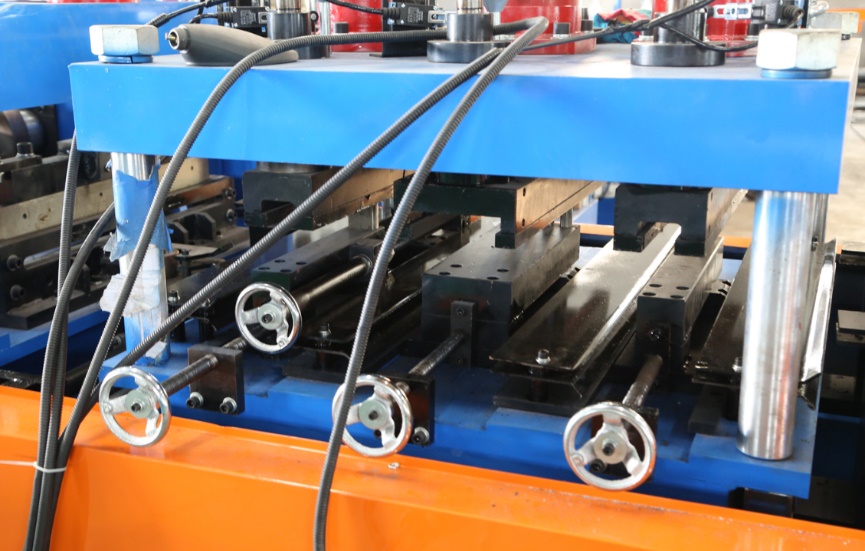

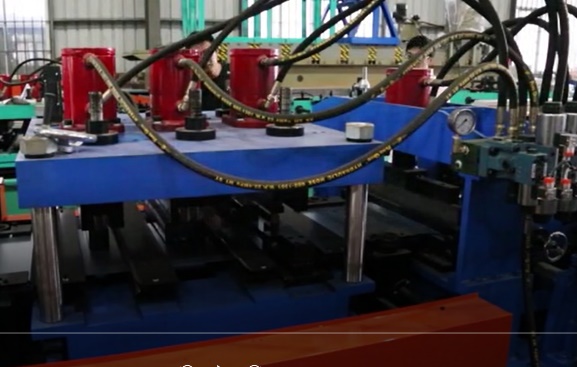

B. Sistema de perforación del orificio de tres cilindros:

Con capacidad para 2 hoyos de 30x20 en cada prensa,

Ajuste manual de la distancia entre agujeros (Trasversal)

Distancia longitudinal entre agujeros programables en la línea de formación de rollos.

Material de los pines de perforación:Cr12mov (= d2 acero)

Sistema de pre-corte hidráulico de un solo cilindro:

Dispositivo pre-cizallamiento hidráulico,

Material de la herramienta de corte:Cr12mov (= d2 acero), Tratamiento térmico

Motor hidráulico: 11kW (Marca de China)

C. marco de cuerpo hecho de450 # htipo de acero por soldadura;

Rodillosfabricado a partir deHerramientas de acero CR12 (= D3 Steel), precisión mecanizada, tratamiento térmico;

Ejes fabricados a partir de 45 #, diámetro de los ejes =Ф90mm / ф75mm, mecanizado de precisión

Caja de cambios conduciendo,De 24 pasosformar

Motor principal =22kw * 2 motor normal (no servo motor)

Motor de cambio de tamaño: 0.75kw x 2pcs (con marca China)

Velocidad de formación Aprox .. 8M / min Considerando perfiles de 5 metros con 3 paradas para punzonado y 1 para cortar

Diseño de tamaño de cambio rápido, cada tamaño cambia en 5 a 10 minutos (sin necesidad de cambiar los rodillos o espaciadores como la máquina de estilo antiguo tradicional, lo que requiere más de 1-2 horas para cada cambio de tamaño de producción).

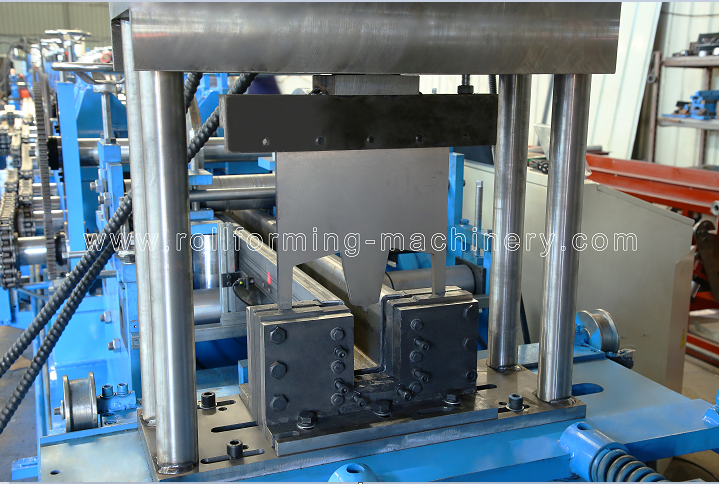

3)Universal patentadoDispositivo post de corte postal hidráulico:

Corte hidráulico, pare a cortar, con corte en blanco;

Post-Cutter y Pre-Cutter usados ​​el mismo motor hidráulico.

Tipo de 3 cuchillas,Ajuste por diferentes tamaños

Material de la herramienta de corte:Cr12mov (= d2 acero), Tratamiento térmico

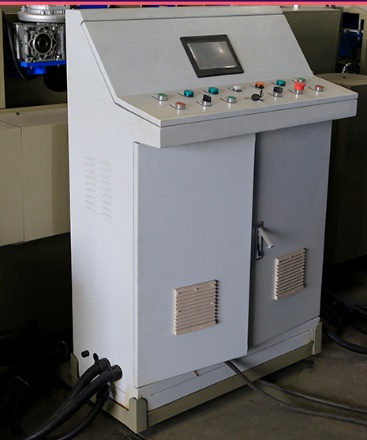

4) Sistema de control de PLC

Controlar la cantidad, la longitud del corte automáticamente.

Combinado con: PLC, inversor, pantalla táctil (tanto inglés como en chino), codificador, etc.

Plc: la marca SIEMENS

Inversor: Schneider Electric Brand

Pantalla táctil: marca SIEMENS

Codificador: marca OMRON (Japón)

Tolerancia de corte a largo ± 1 mm

Voltaje de control 24V

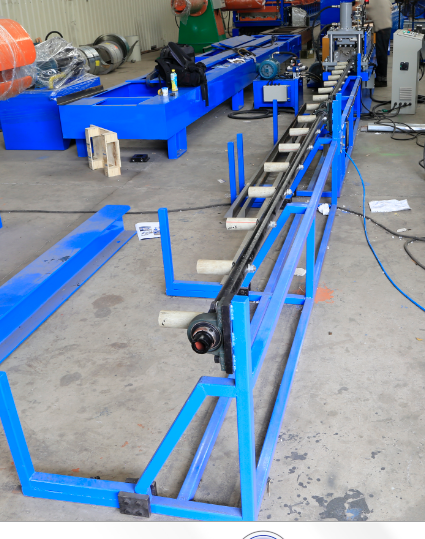

5) Exit Rack:

Mesa de descarga automática de 6 metros,La fuente de aire será proporcionada por el comprador.

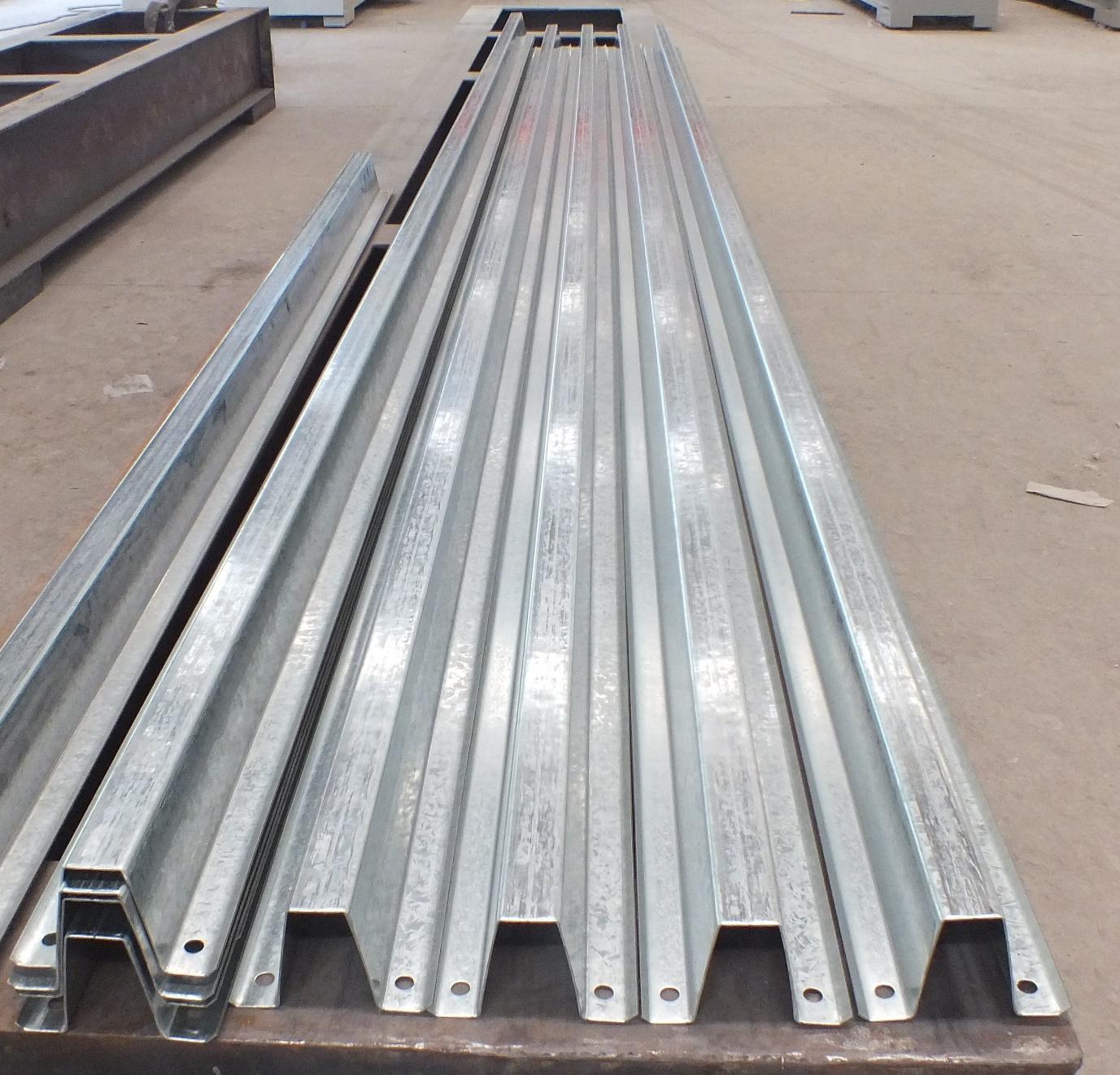

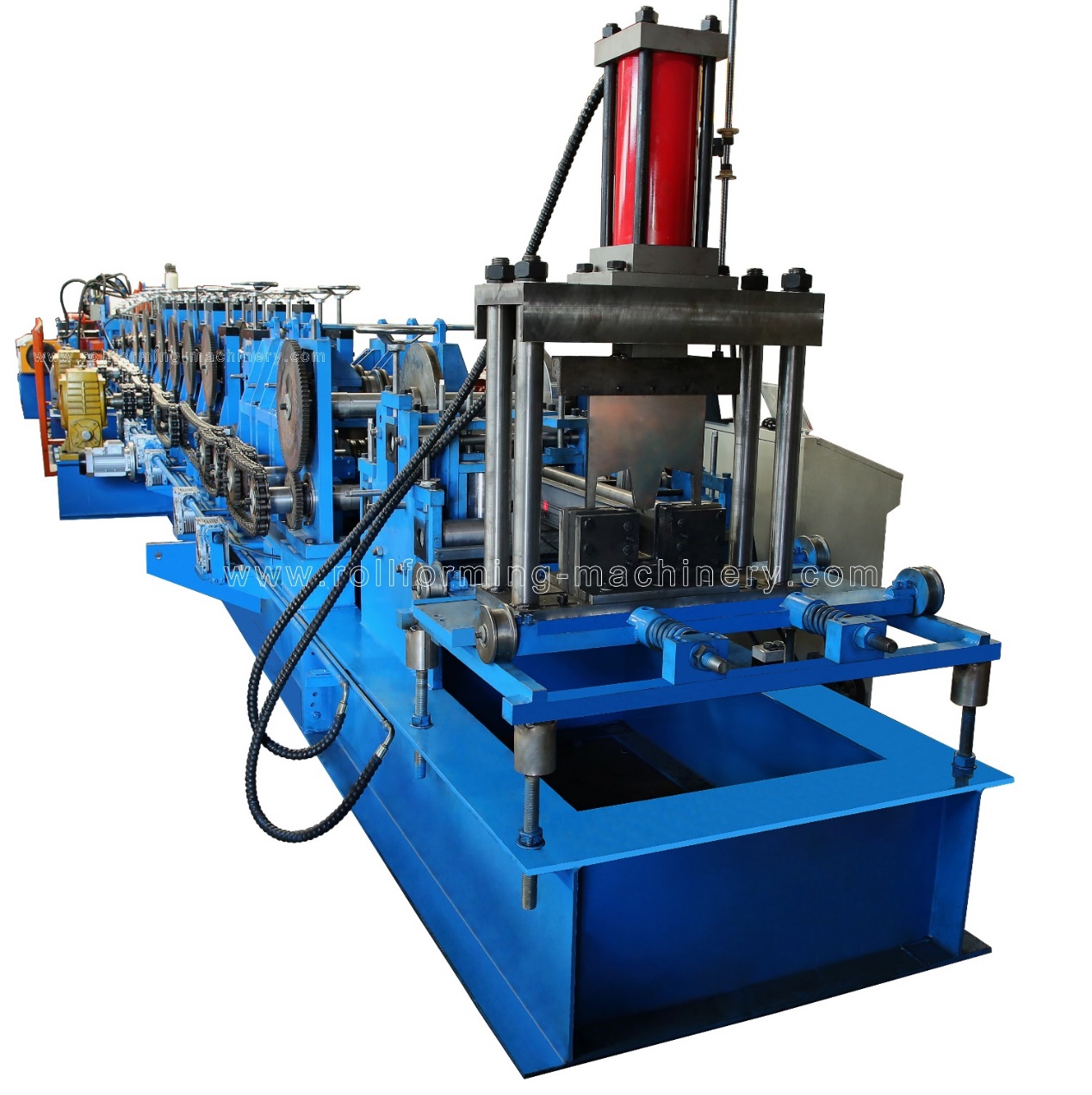

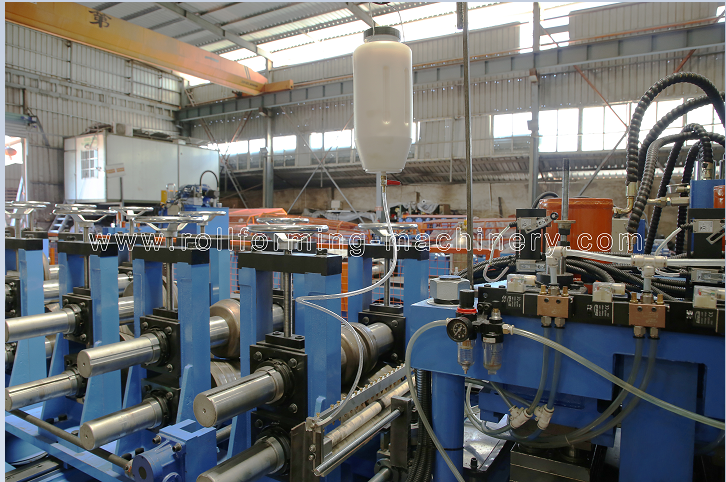

Ⅳ. Imagen de la máquina (solo para referencia)
