Línea de perfilado de persianas enrollables D63 para Italia

Compartir con:

Línea de perfilado de persianas enrollables D63 para Italia

Ventas calientes en Italia

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
YX18.5-8
Marca del producto:
BMS

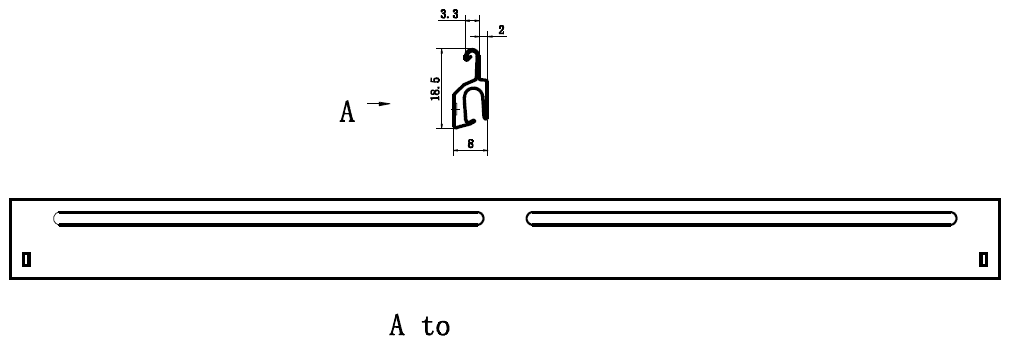

Perfil

TD688K(TUUW9P`WK5%%A

Descripción del Producto

Material	Material aplicable	Bobina de aluminio
	Espesor del material	0,3-0,4 mm
	Con límite elástico	186-198Mpa
Bobina	Ancho de alimentación	Aproximadamente 72mm
	Rango de ID de bobina	508 mm ± 30 mm
	Capacidad	Máx.0,5 toneladas.
Máquina	Bastidor de base	Acero tipo H350 mediante soldadura.
	Grosor de la pared lateral	Estructura independiente europea
	Material del rodillo	Acero Cr12, mecanizado con precisión, recubierto de cromo duro.
	Estación de rodillos	22 pasos para formar
	Diámetro del eje	ф55mm, procesamiento de alta frecuencia
Cortador	Dureza	Tratamiento térmico a HRC58-62 grados.
Cortador	Tolerancia de corte	≤±1mm
Fuerza	Manera de conducir	Transmisión de engranajes/piñones
	Motor principal	5,5*2KW, Control de velocidad de frecuencia
	Motor de bomba para cortadora	1,5 KW
Sistema de control PLC	Inversor	Siemens/DELTA
	Pantalla táctil	Siemens/WEINVIEW
	Codificador	KOYO (marca japonesa) u OMRON (marca japonesa)
	Control del voltaje	24V

Características

1) El diseño de Taiwán garantiza que los listones formados puedan ser superpuesto firmemente y no es fácil desmoronarse y deformarse

2) Corte con sierra voladora controlada por servo y punzonado hidráulico para una alta eficiencia de producción.

3）Hay varias características, como verificación insuficiente del material y iluminación de la torre LED con zumbador, para permitir que un solo operador controle varias máquinas.

4) Equipado con la interfaz Industry 4.0, también hay múltiples modos de producción y Configuraciones de memoria disponibles para configurar múltiples trabajos.

Flujo de trabajo

Desenrollador hidráulico → Dispositivo de guía de alimentación → Sistema de perfilado → Punzonado volador hidráulico → Corte con sierra voladora servocontrolada → Estante de salida

Técnico especificaciónns

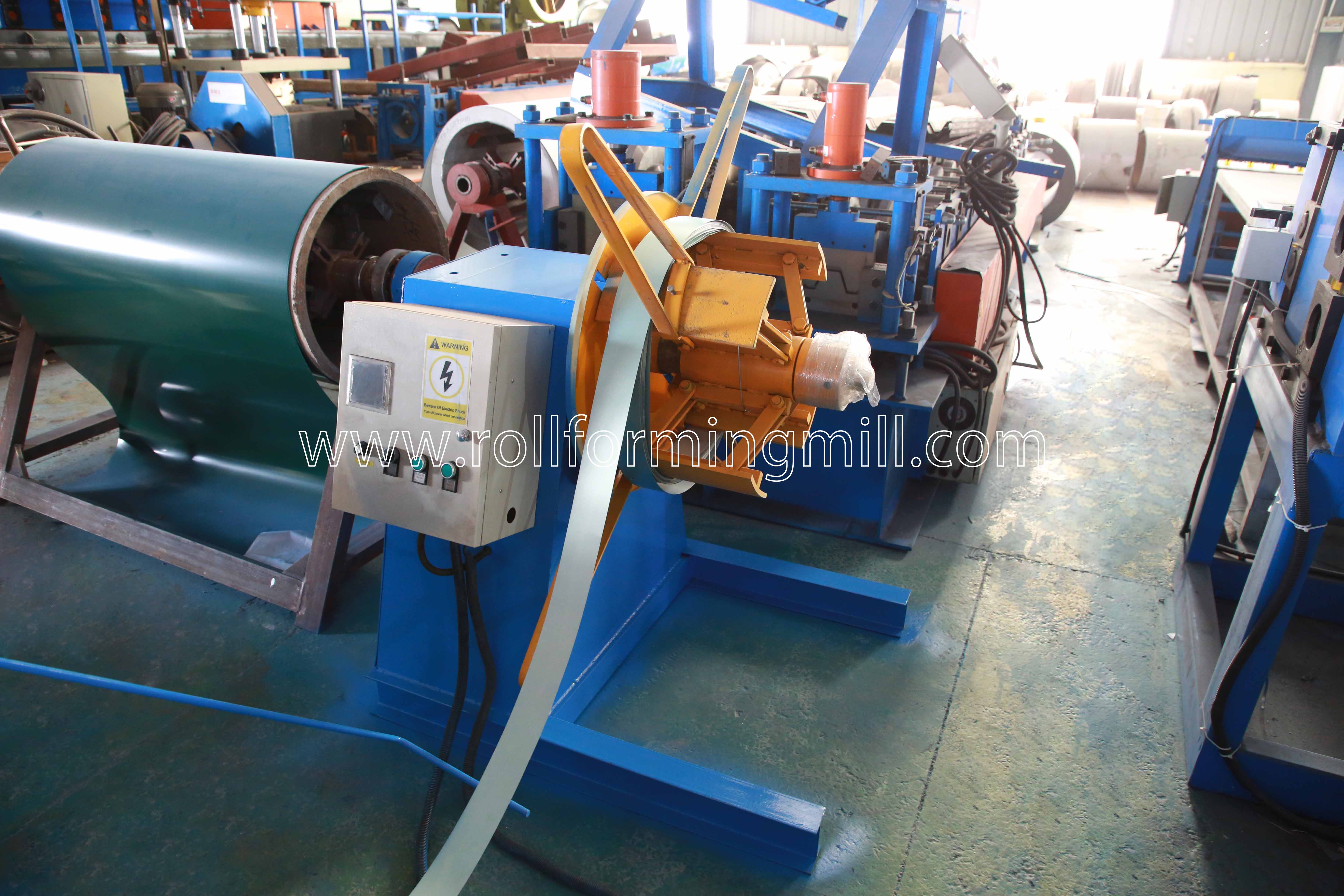

1) 0.5T Desenrollador hidráulico: un juego

Contracción y parada del diámetro interno de la bobina de acero del control hidráulico

Alimentación automática y dispositivo de parada automática

Ancho máximo de alimentación: 500 mm

Rango de ID de bobina:508+/-30mm

Capacidad:Máximo 0,5 toneladas

016A5839

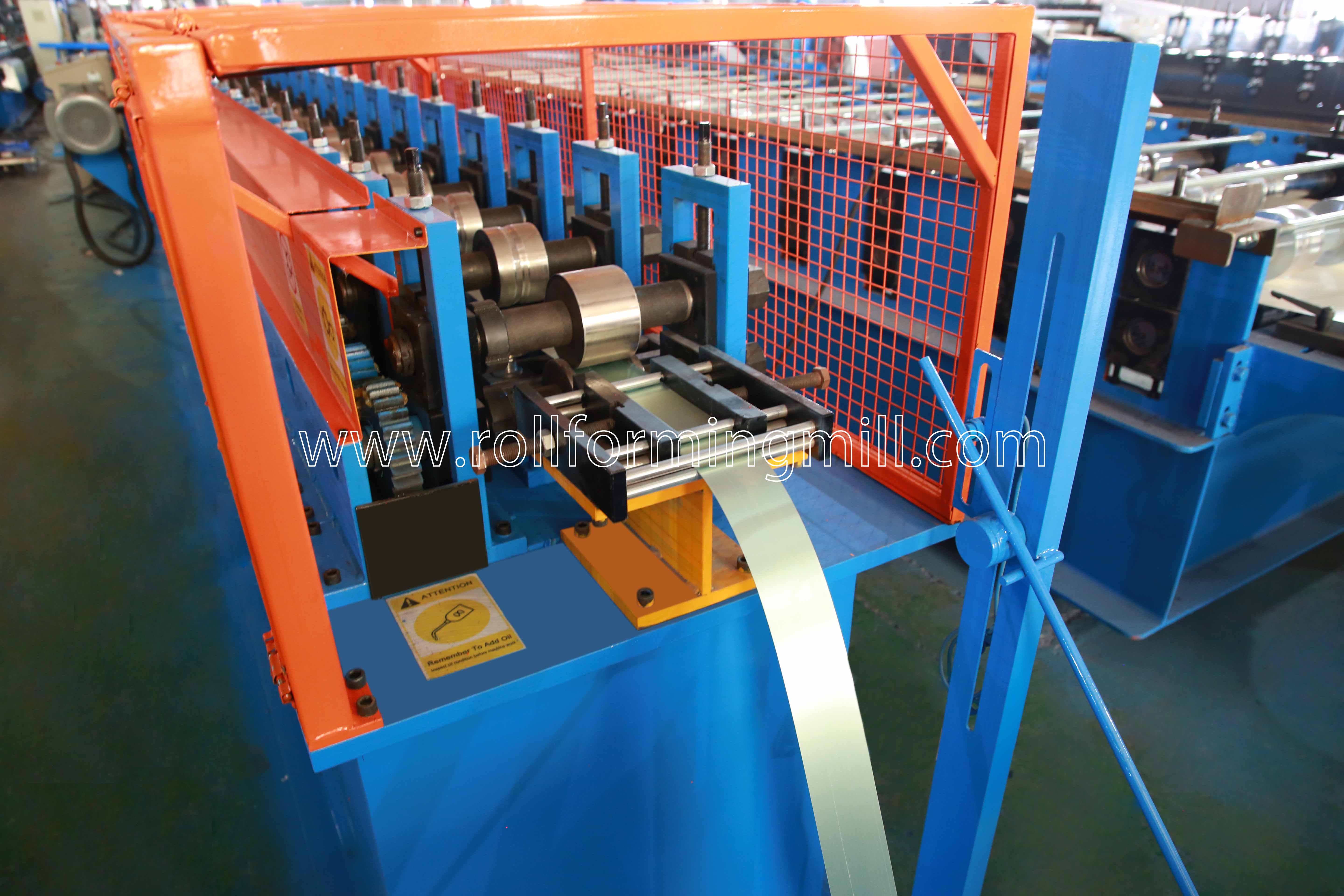

2) Dispositivo de guía de alimentación

Un dispositivo de guía izquierdo y derecho en la entrada principal de la máquina.Durante el trabajo, las materias primas en ambos lados de la placa ingresan a la máquina por la izquierda y la derecha. Dispositivo de guía, fabrica las materias primas y el sistema de perfilado para mantener la posición correcta.La posición de guía se puede ajustar mediante el mecanismo de tornillo manual y la izquierda y la derecha se pueden ajustar de forma independiente.

016A5964

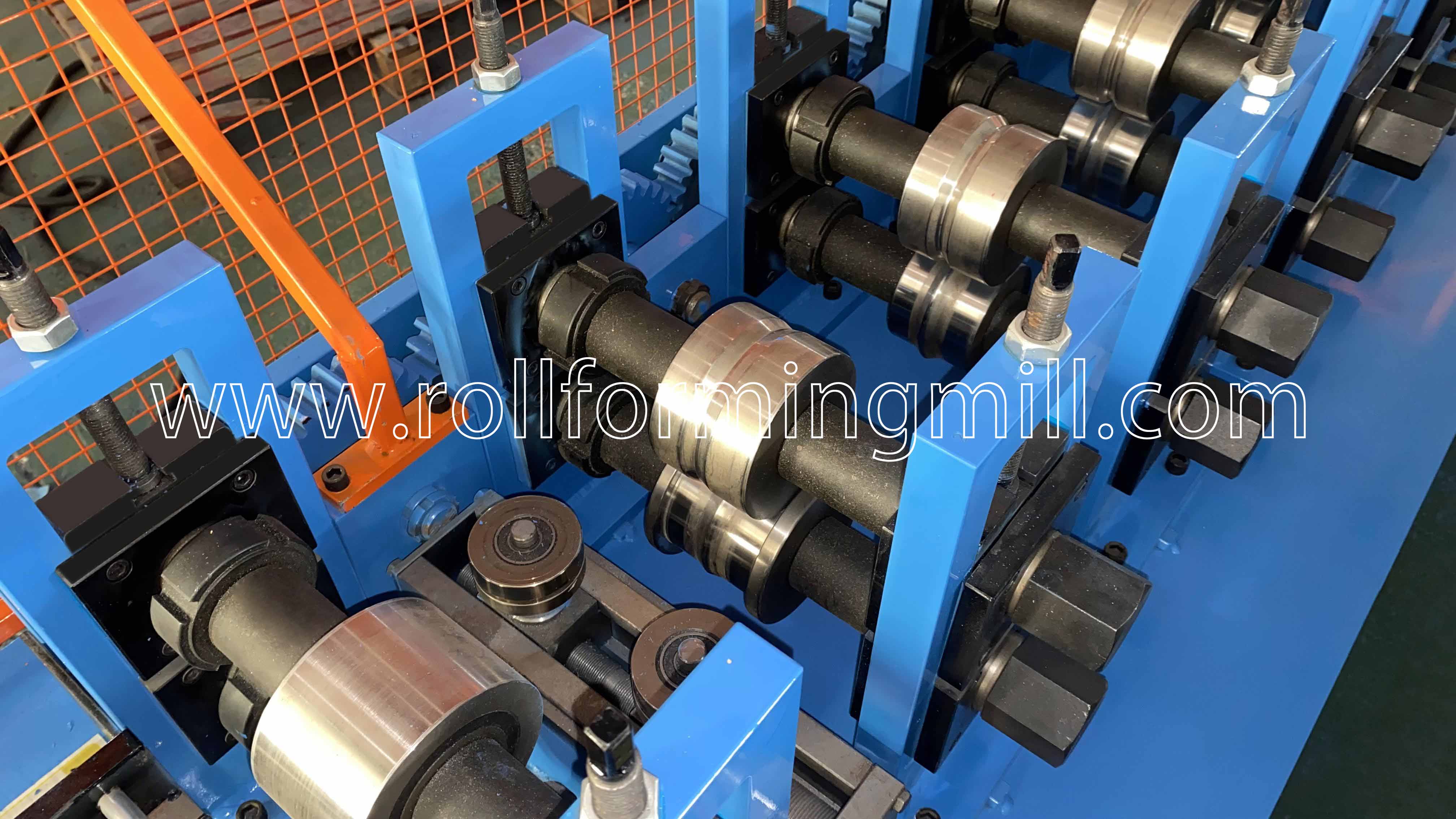

3) Máquina principal

Rodillos fabricados de acero cr12, mecanizado con precisión, recubierto de cromo duro

Ejes fabricados en acero 45#, templado y revenido, cromo duro

Velocidad de formación real:15-20 m/min (incluido punzonado y corte)

2023_03_04_11_30_IMG_7338

4) Corte con sierra voladora servocontrolada

Material de la herramienta de corte:Cr12MoV(= Acero SKD11),Tratamiento térmico según HRC58-62

016A5938

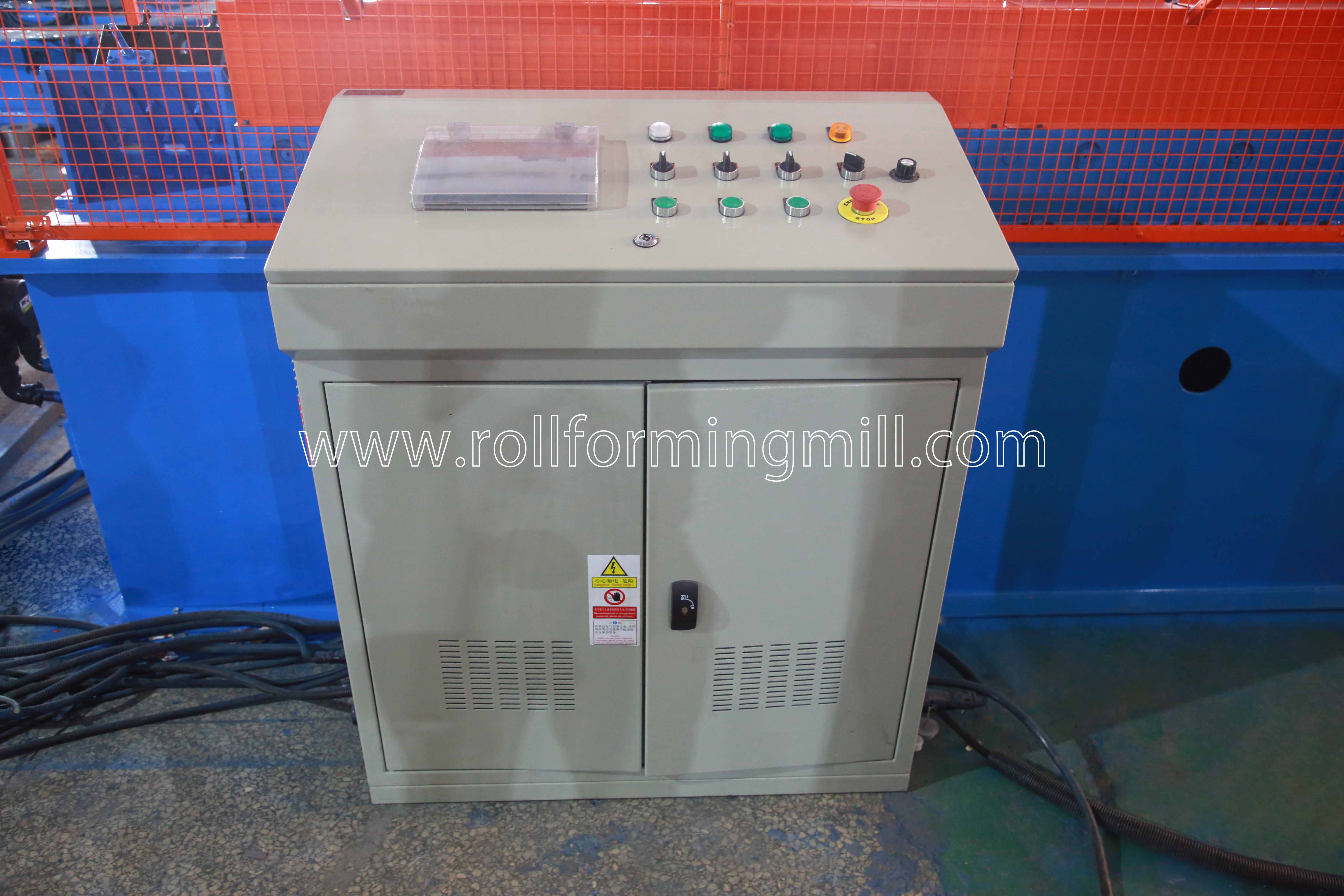

5) Sistema de control PLC

Controle la cantidad y la longitud de corte automáticamente.

Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil.
Puede finalizar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

016A5905

6) Estante de salida:Tres Unidades

20200316171137_19269

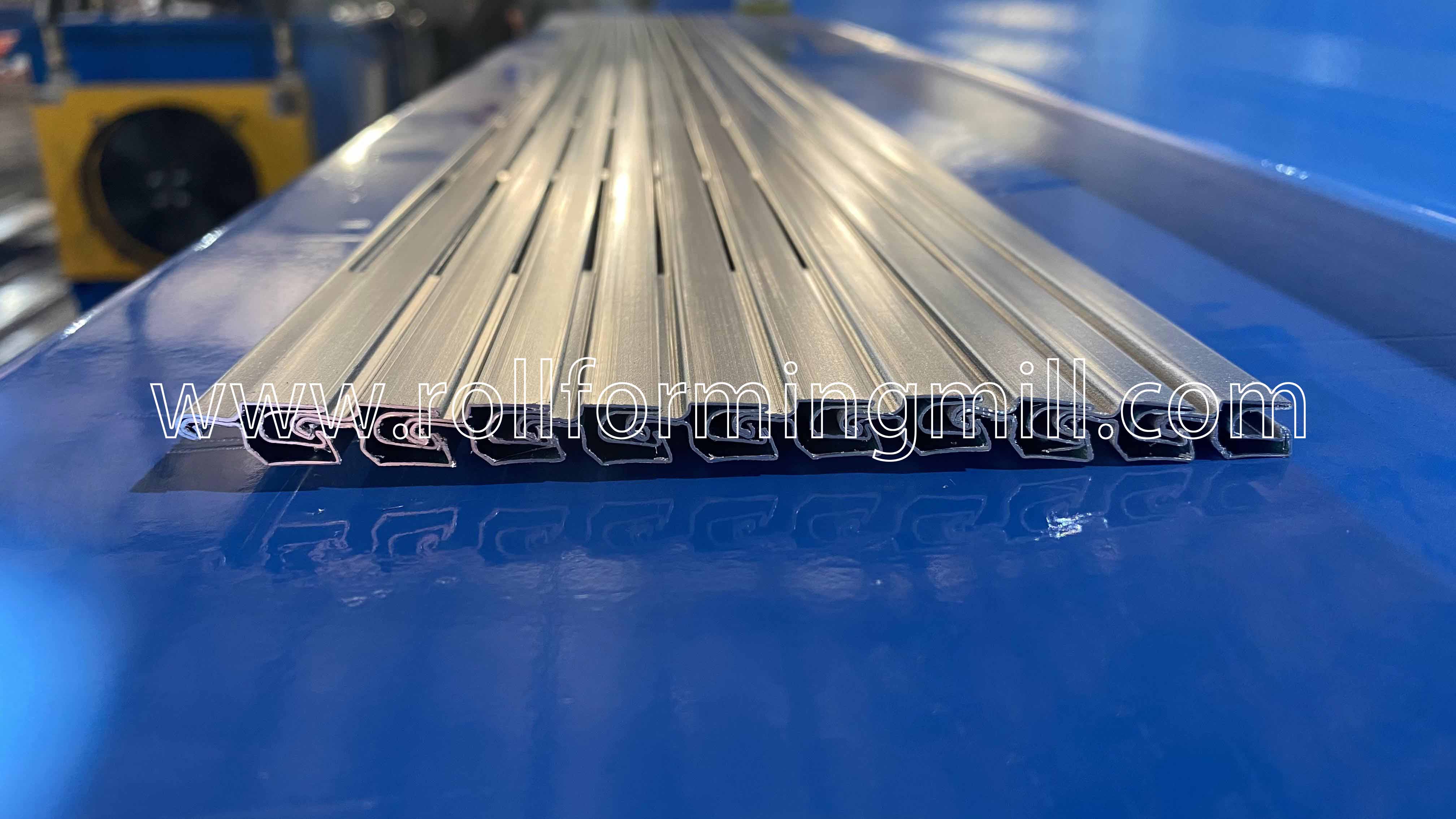

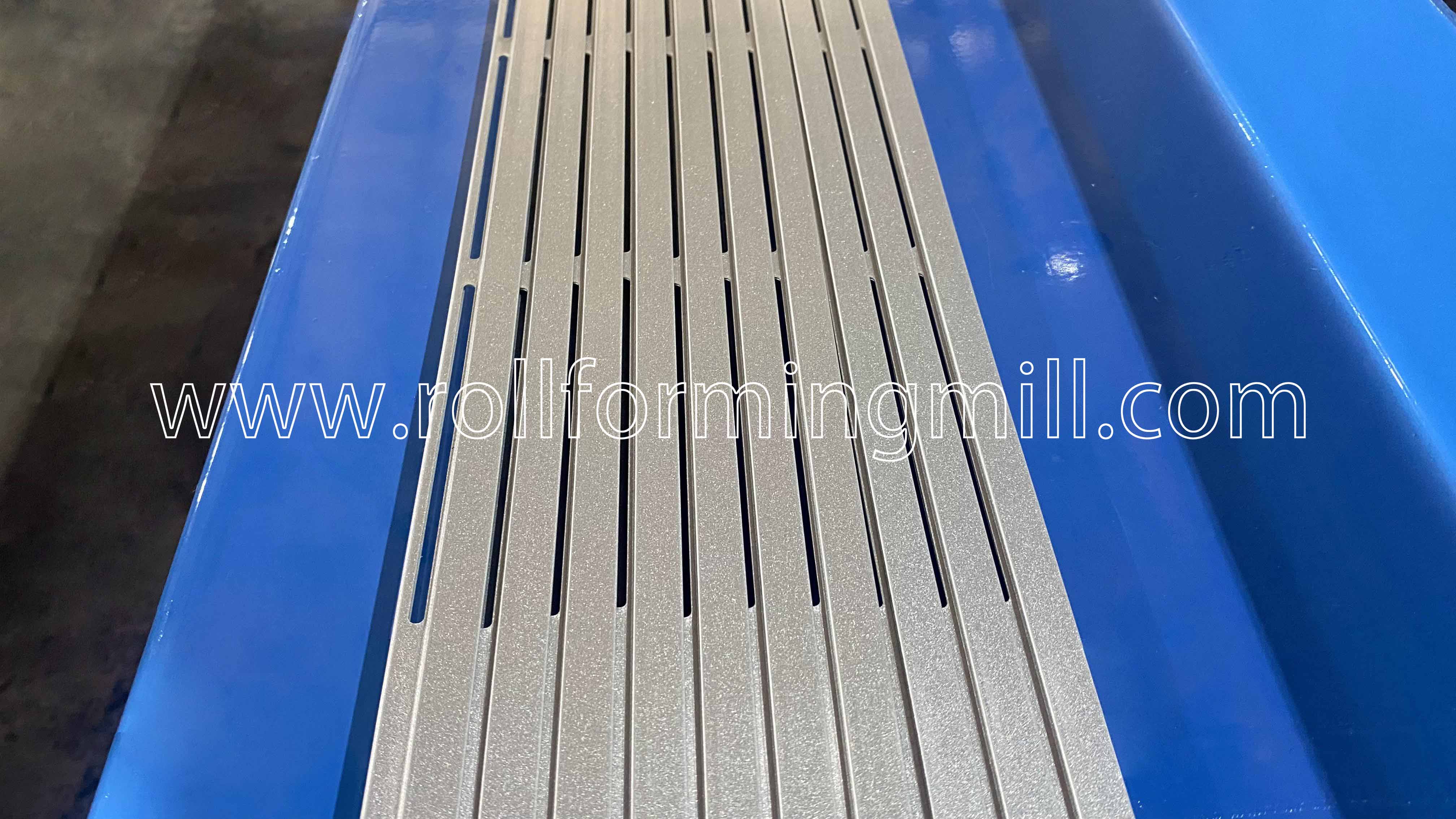

7) Presentación del producto

Caso de aplicación

7dc6ce9cf46d229c47761eeda520f672

Embalaje y envío

Método de embalaje:El cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión),cargado en un contenedor y fijado de manera constante en un contenedor adecuado mediante una cuerda de acero y un candado, adecuado para el transporte a larga distancia.

20190812102601_56964

Servicio postventa

1. El la garantía es 24 meses después de que el cliente reciba la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas.
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con costo adicional.
