La formación de rollo es un proceso de fabricación vital que transforma las hojas de metal en los perfiles deseados a través de la flexión continua. Es un método ampliamente utilizado en varias industrias debido a su eficiencia y capacidad para producir secciones transversales complejas con precisión. Profundizamos en las complejidades de la formación de rollo, explorando sus procesos, avances tecnológicos, beneficios y aplicaciones. Este análisis exhaustivo proporciona información valiosa sobre por qué la formación de rollo es indispensable en la fabricación moderna.
Comprender la formación de rollo es crucial para las industrias que dependen de componentes de metal con perfiles específicos. La adaptabilidad y la eficiencia del proceso lo convierten en una opción preferida para producir largos longitudes de perfiles de metal con una calidad consistente. Al aprovechar las máquinas de formación de rollo , los fabricantes logran una alta productividad al tiempo que mantienen la precisión.
¿Qué se está formando el rollo?
La formación de rollo es una operación de flexión continua en la que una larga tira de metal, típicamente de acero enrollado, se pasa a través de conjuntos de rollos montados en rodales consecutivos. Cada conjunto realiza una parte incremental de la curva hasta obtener la sección transversal deseada. Es un proceso ideal para producir piezas de perfil constante con largas longitudes y en grandes cantidades.
El proceso comienza con una gran bobina de chapa, que varía de 1 pulgada a 30 pulgadas de ancho y 0.012 a 0.2 pulgadas de espesor. El metal se alimenta a través de una guía de entrada que lo alinea correctamente cuando entra en los rollos del molino. Los rollos están mecanizados con precisión para que coincidan con el perfil deseado, asegurando la precisión y la consistencia durante la producción.
El proceso de formación de rollo
El proceso de formación de rollo es un método sofisticado que involucra varias etapas para transformar el metal plano en perfiles intrincados. Cada etapa es esencial para lograr el producto final con las especificaciones y calidad deseadas.
Desacuerdo y preparación
El proceso comienza con el desembolso de la tira de metal. Las bobinas grandes se montan sobre un vocador o una máquina del desargador, que alimenta el metal en la línea. El metal puede tener una curvatura natural de ser enrollada, por lo que pasa a través de un nivelador o aplanador para eliminar cualquier conjunto y asegurarse de que esté plano antes de formarse. La alineación adecuada es crítica en esta etapa para evitar defectos en el producto final.
Operaciones previas
Antes de que el metal llegue a los rollos de formación, puede sufrir operaciones previas a la presión, como golpes, muescas o relieve. Estas operaciones agregan características como agujeros, ranuras o hendiduras sin requerir procesamiento secundario. La integración de estos pasos en la línea de formación de rollo mejora la eficiencia y reduce el tiempo de producción.
La automatización avanzada permite un control preciso durante las operaciones previas a la presión. Controladores lógicos programables (PLC) Administre el tiempo y la secuencia, asegurando que cada característica se coloque con precisión. Esta integración es vital para producir componentes complejos que cumplan con especificaciones estrictas.

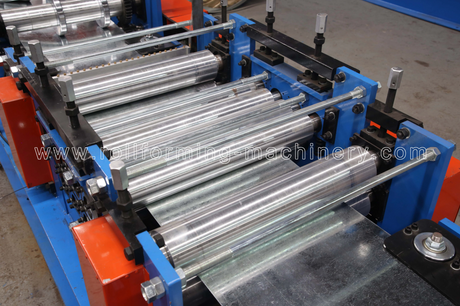

Las etapas de formación
El corazón del proceso de formación de rollo se encuentra en las etapas de formación. La tira de metal pasa a través de una serie de estaciones de rollo, cada una realizando flexión incremental. Los rodillos se diseñan con precisión usando un patrón de flores, que establece la secuencia de formas que tomará el metal a medida que avanza a través del molino.
El diseño de diseño asistido por computadora (CAD) y el software de fabricación asistida por computadora (CAM) juegan un papel crucial en el diseño de los troqueles de rodillos y la secuencia de formación. Estas tecnologías permiten a los ingenieros simular el proceso, optimizar las formas del rodillo y predecir problemas potenciales antes de fabricar, mejorar la eficiencia y reducir los costos.
Corte y descarga
Después de que el metal logra el perfil deseado, se corta a longitud. Esto se puede hacer usando un dado precortado, donde se corta el metal antes de formarse, o un dado posterior a la cortes, donde se corta después de formarse. Los troqueles posteriores al corte son más comunes, ya que permiten una operación continua y una mayor eficiencia.
El mecanismo de corte debe sincronizarse con la velocidad de línea para garantizar longitudes precisas sin ralentizar la producción. Los sistemas avanzados utilizan cortes de vuelo que se mueven con el material, haciendo el corte sin detener la línea. Las piezas terminadas se descargan para envases o procesamiento adicional.
Avances técnicos en la formación de rollos
Las innovaciones tecnológicas han mejorado significativamente el proceso de formación de rollo. La integración de máquinas CNC y PLCS ha automatizado muchos aspectos del proceso, aumentando la precisión y reduciendo el potencial de error humano. Estos avances permiten que se formen formas y perfiles complejos con alta consistencia y repetibilidad.
Las máquinas CNC permiten un control programable de los rodillos, lo que permite ajustes rápidos y configuraciones para diferentes perfiles. Esta flexibilidad es esencial para los fabricantes que necesitan producir una variedad de piezas sin un tiempo de inactividad extenso entre los cambios. La capacidad de almacenar y recordar programas acelera la producción y mejora la eficiencia.
Los PLC administran el tiempo, la secuenciación y la coordinación de varios componentes en la línea de formación de rollo. Se aseguran de que las operaciones como golpes, cortes y estampados se sincronizen con la velocidad de la línea. El monitoreo y el diagnóstico en tiempo real proporcionado por PLCS mejoran el control del proceso y permiten ajustes inmediatos si se producen desviaciones.
Beneficios y ventajas de la formación de rollo
La formación de rollo ofrece numerosos beneficios que lo convierten en un método preferido para la configuración de metales en muchas industrias. Sus ventajas provienen de la eficiencia, la rentabilidad y la capacidad de producir perfiles complejos con alta precisión.
Eficiencia
La naturaleza continua de la formación de rollo permite la producción de alto volumen con un tiempo de inactividad mínimo. Dado que el proceso está automatizado, reduce la necesidad de una intervención manual, disminuyendo los costos laborales. La integración de las operaciones pre-presas elimina la necesidad de procesamiento secundario, mejorando aún más la eficiencia.
Rentabilidad
La formación de rollo es un proceso de formación de frío, lo que significa que no requiere calentar el metal. Esto ahorra costos de energía asociados con la calefacción y reduce la tensión térmica en el metal. El diseño preciso de los rodillos minimiza el desperdicio de materiales, reduciendo el costo por unidad y lo hace económicamente ventajoso para grandes ejecuciones de producción.
Flexibilidad y precisión
El proceso puede acomodar una amplia variedad de metales, como acero, aluminio y cobre. Permite la creación de perfiles intrincados y formas complejas que podrían ser desafiantes con otros métodos. La precisión de la formación de rollo garantiza una calidad constante en todas las partes, manteniendo tolerancias estrictas y altos estándares de acabado superficial.
Metales utilizados en la formación de rollos
La formación de rollo es versátil en los tipos de metales que puede procesar. La selección de metal depende de los requisitos de la aplicación, como resistencia, conductividad, peso y resistencia a la corrosión.
Metales ferrosos
Los metales ferrosos contienen hierro y son conocidos por su fuerza y durabilidad. Los metales ferrosos comunes utilizados en la formación de rollos incluyen:
Acero: ampliamente utilizado debido a su resistencia y versatilidad.
Acero inoxidable: ofrece resistencia a la corrosión y es ideal para aplicaciones que requieren durabilidad.
Acero galvanizado: recubierto con zinc para una mayor resistencia a la corrosión, adecuada para aplicaciones al aire libre.
Metales no ferrosos
Los metales no ferrosos no contienen hierro y se eligen para propiedades como conductividad y peso. Los metales no ferrosos comunes incluyen:
Aluminio: resistente a la corrosión y a la corrosión, utilizado en industrias aeroespaciales y automotrices.
Cobre: excelente conductividad eléctrica, utilizada en componentes eléctricos.
Latón: una aleación de cobre y zinc, conocida por su maquinabilidad y resistencia a la corrosión.
Tipos de procesos de formación de rollos
Se emplean varios procesos de formación de rollos dependiendo del perfil y la aplicación deseados. Cada método ofrece ventajas únicas y es adecuada para tipos específicos de productos.
Rolling de forma
El rodamiento de forma implica formar metal en perfiles de sección transversal específicos sin cambiar el grosor del material. Se usa comúnmente para producir vigas, canales y rieles. El proceso requiere diseños de rodillos precisos para lograr las formas intrincadas.
Rodar con anillo
El rodamiento del anillo produce anillos sin costuras rodando un anillo de diámetro más pequeño en uno más grande. Se utiliza para la fabricación de anillos para rodamientos, bridas y espacios en blanco. El proceso mejora las propiedades mecánicas del anillo debido a la deformación del material.
Flexión de rollo
La flexión del rollo forma dobladas de radio grandes en placas de metal o secciones. Se logra pasando el material a través de rollos que aplican presión para crear la curvatura deseada. Este método se utiliza para producir componentes como tubos, tuberías y conchas cilíndricas.

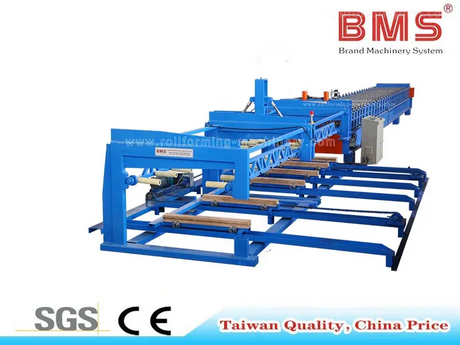

Máquinas de formación de rollo
Las máquinas de formación de rollos son equipos especializados diseñados para realizar el proceso de formación de rollo. Varían en complejidad y tamaño dependiendo de los perfiles que producen y el volumen de producción requerido.
Máquinas de tachuelas y pistas
Estas máquinas producen componentes de encuadre utilizados en la construcción, como pernos y pistas para paredes de partición. Manejan varios tamaños y medidores de acero, proporcionando flexibilidad para diferentes requisitos de construcción. La integración del golpe y el corte permite la producción de componentes listos para el ensamblaje.
Máquinas de tubo sin costuras
Las máquinas de formación de rollo de tubo sin costuras crean tubos formando y soldando los bordes. La soldadura de TIG se usa comúnmente para el proceso de soldadura debido a su precisión y control. Estas máquinas producen tubos para aplicaciones en industrias automotrices, de construcción y manufactura.
Máquinas de envoltura
Las máquinas de formación de rollo envolvente forman bridas o bordes en la chapa de metal, creando perfiles en forma de L o bridas complejas. Se utilizan para producir componentes como marcos de puertas, marcos de ventanas y otros elementos arquitectónicos. Las máquinas ofrecen altas velocidades y pueden producir perfiles intrincados con precisión.
Aplicaciones y productos
La formación de rollo encuentra aplicaciones en varias industrias debido a su versatilidad y eficiencia. La capacidad de producir perfiles complejos con calidad consistente lo hace invaluable en los componentes de fabricación para diferentes sectores.
Industria de la construcción
En la construcción, la formación de rollo produce techos de metal, revestimiento, canaletas y componentes de encuadre. La precisión y la consistencia aseguran que los materiales de construcción se unan sin problemas, mejorando la integridad estructural y el atractivo estético de los edificios. La capacidad de producir largos longitudes sin juntas reduce los puntos de fuga en las aplicaciones de techos y revestimientos.
Industria automotriz
El sector automotriz utiliza la formación de rollo para fabricar piezas como pistas de asientos, parachoques y componentes estructurales. La fuerza y la precisión de las piezas formadas por el rollo contribuyen a la seguridad y el rendimiento del vehículo. Los aceros avanzados de alta resistencia se pueden formar en formas intrincadas, reduciendo el peso mientras mantienen la integridad estructural.
Fabricación de electrodomésticos
Los electrodomésticos a menudo requieren componentes de metal con perfiles específicos para marcos, soportes y carcasas. La formación de rollo proporciona la capacidad de producir estas piezas de manera eficiente y con alta precisión. La calidad consistente asegura que las líneas de ensamblaje funcionen suavemente, reduciendo el tiempo de inactividad y aumentando la productividad.
Conclusión
La formación de rol es una piedra angular en la fabricación moderna, que ofrece eficiencia, precisión y versatilidad. Su capacidad para producir perfiles complejos en grandes volúmenes lo convierte en un proceso esencial en industrias que van desde la construcción hasta el automóvil. Los avances tecnológicos continúan mejorando sus capacidades, integrando sistemas de automatización y control que mejoran aún más la calidad y reducen los costos.
Comprender el proceso de formación de rollo permite a los fabricantes e ingenieros aprovechar sus beneficios por completo. La integración de las máquinas de formación de rollo adaptadas a aplicaciones específicas mejora la productividad y abre oportunidades de innovación en el diseño de productos. A medida que las industrias evolucionan, la formación de rollo sigue siendo un proceso crítico que se adapta a nuevos materiales y requisitos, manteniendo su relevancia e importancia.
Preguntas frecuentes (preguntas frecuentes)
1. ¿Cuál es la principal ventaja de formar el rollo sobre otros procesos de formación de metales?
La formación de rollo ofrece una producción continua de perfiles complejos con alta precisión y consistencia. Permite la fabricación eficiente de longitudes largas sin articulaciones, reduciendo los costos de los desechos y la energía del material en comparación con procesos como extrusión o estampado.
2. ¿Puede la formación de rollo manejar materiales de alta resistencia como acero avanzado de alta resistencia?
Sí, la formación de rollo puede procesar aceros avanzados de alta resistencia y otros materiales desafiantes. El proceso de flexión gradual reduce la tensión en el material, lo que permite la formación de metales de alta resistencia sin comprometer la integridad estructural.
3. ¿Cómo mejora la tecnología CNC y PLC el proceso de formación de rollo?
Las máquinas CNC proporcionan un control programable sobre las posiciones y movimientos de los rodillos, lo que permite ajustes rápidos y una formación precisa de los perfiles. Los PLC administran la secuenciación y el momento de las operaciones, asegurando la sincronización y el monitoreo en tiempo real, lo que mejora la eficiencia y el control de calidad.
4. ¿Qué tipos de productos se fabrican comúnmente usando la formación de rollo?
La formación de rol se utiliza para fabricar una amplia gama de productos que incluyen techos de metal y revestimiento, piezas automotrices como parachoques y pistas de asiento, marcos de electrodomésticos, componentes estructurales y más. Su versatilidad permite aplicaciones en diversas industrias.
5. ¿Es posible incorporar operaciones secundarias como golpes y soldadura en la línea de formación de rollo?
Sí, las operaciones secundarias como golpes, muescas, estampados y soldadura se pueden integrar en la línea de formación de rollo. Esta integración mejora la eficiencia al eliminar la necesidad de pasos de procesamiento separados y reduce el tiempo de producción.
6. ¿Cómo contribuye la formación de rollo a los ahorros de costos en la fabricación?
La formación de rollo reduce los costos a través del uso eficiente de materiales, los desechos mínimos y el bajo consumo de energía, ya que opera a temperatura ambiente. La automatización y las altas velocidades de producción disminuyen los costos de mano de obra y aumentan la producción, lo que lleva a un menor costo por unidad.
7. ¿Qué consideraciones son importantes al seleccionar un metal para la formación de rollo?
Las consideraciones importantes incluyen la ductilidad del material, la resistencia, el grosor y las propiedades deseadas del producto final, como la resistencia o conductividad de la corrosión. El metal debe ser adecuado para la deformación gradual sin agrietarse para lograr el perfil requerido.
